芯片老化测试（Burn-in Test）是半导体可靠性验证的核心环节，通过施加高温、高湿、高压、动态负载等加速应力，提前暴露芯片制造过程中的潜在缺陷（如氧化层针孔、金属电迁移、界面接触不良），筛除早期失效品，保障出厂芯片长期稳定运行。但并非所有芯片出厂前都必须进行老化测试，测试实施与否、测试强度与环境条件，均与芯片应用场景、可靠性等级、工艺成熟度直接相关。

一、哪些芯片出厂前必须做老化测试？哪些可豁免？

（一）强制100%全检老化：高可靠、高风险场景芯片

这类芯片直接关系系统安全、生命财产或重大设备运行，零缺陷/极低缺陷率（≤1DPPM）是核心要求，必须逐颗老化测试，杜绝不良品流入。

车规级芯片（AEC-Q100/104标准）：覆盖动力系统MCU、功率IGBT/SiC芯片、自动驾驶AI芯片、车身控制ESP芯片、传感器芯片等。核心要求：需耐受-40℃~150℃极端温变、振动、电磁干扰，要求100% HTOL（高温工作寿命）、温度循环、HAST等高加速测试，部分ASIL-D等级要求“零缺陷”。

航天/航空级芯片：卫星、火箭、机载控制系统芯片，使用环境真空、极端温差（-65℃~175℃）、宇宙辐射，失效即引发灾难性事故，需全量老化+额外辐射测试。

工业控制/医疗电子核心芯片：工业PLC、变频器、医疗影像/生命体征监测芯片，需7×24小时连续运行、耐受工业现场高温/粉尘/电磁干扰，要求100%老化验证长期可靠性。

高端算力/通信芯片：数据中心GPU、AI SoC、5G/6G基站射频芯片、高速存储芯片（DDR5、HBM），高功耗、高集成度、信号速率极快，微小缺陷易引发系统宕机，需全量动态老化。

功率半导体器件：MOSFET、IGBT、SiC/GaN宽禁带器件，长期承受大电流、高电压、高温，缺陷会导致击穿、短路，必须高温反偏（HTRB）、动态老化全检。

（二）抽样老化：消费电子、成熟工艺通用芯片

民用消费类芯片对成本敏感、可靠性要求较低（缺陷率≤100DPPM），成熟工艺（≥40nm）、大规模量产的通用芯片，采用抽样老化（如AQL标准）即可。

典型品类：手机/电脑低端MCU、蓝牙/Wi-Fi芯片、普通逻辑芯片、消费级电源管理芯片、低端传感器。

测试策略：按批次抽检（如5%~10%），通过后整批放行，平衡可靠性与生产成本。

（三）可豁免老化：超成熟工艺、低成本、低风险芯片

满足以下条件的芯片，可完全豁免老化测试，仅做常规功能/参数测试：

超成熟工艺（≥90nm）、量产多年、良率稳定（≥99.9%）、无设计变更的通用芯片（如74系列逻辑芯片、低端运放）；

一次性低成本消费芯片（如玩具芯片、简易遥控器芯片），生命周期短、失效无安全风险；

晶圆级已完成WBI（晶圆级老化）、缺陷已充分筛除的封装成品芯片。

二、芯片老化测试核心环境条件要求（标准+分级）

芯片老化测试的环境条件需遵循JEDEC JESD47、AEC-Q100、GB/T 28046等国际/国内标准，核心围绕温度、湿度、电压/电流、测试时长、偏置模式五大维度，不同等级芯片对应差异化参数。

（一）温度条件：最核心应力，决定老化效率

温度是加速芯片缺陷暴露的首要因素，遵循阿伦尼乌斯定律：温度每升高10℃，化学反应速率翻倍，老化效率提升1倍。

测试类型 适用芯片 温度范围 核心作用

高温工作寿命（HTOL） 车规/工业/算力芯片 125℃~175℃（车规Grade 0达150℃） 加速电迁移、热载流子、氧化层退化

低温工作寿命（LTOL） 军工/车规寒区芯片 -40℃~-65℃ 验证低温材料脆化、接触稳定性

温度循环（TCT） 所有高可靠芯片 -55℃~150℃，循环500~1000次 暴露热膨胀失配导致的封装开裂、焊点失效

高温存储（HTSL） 非工作态可靠性验证 150℃~200℃，500~1000小时 评估金属扩散、钝化层热稳定性

高加速应力（HAST） 湿度敏感芯片 110℃~130℃ 结合高湿加速离子迁移、封装渗透

（二）湿度与气压条件：针对潮湿敏感失效

主要针对塑封芯片，评估湿气侵入引发的电解腐蚀、分层、爆米花效应。

标准温湿度偏压（THB）：85℃、85%RH，1.1倍额定电压，1000小时，适用于通用芯片湿热可靠性验证；

高加速HAST：130℃、85%RH、2atm（2个大气压），96小时，效率是THB的10倍，适配车规/工业芯片；

湿度敏感度分级（MSL）：配合回流焊测试，MSL1~MSL6，最高260℃峰值温度，验证封装抗湿能力。

（三）电气条件：电压/电流/偏置模式，激活缺陷

老化需叠加电气应力，模拟芯片实际工作状态，分静态、动态两种模式：

偏置电压：通常为1.0~1.5倍额定工作电压（VCC），高压器件可达0.8~1.0倍最大耐压（VDSmax）；

电流负载：动态老化需加载额定工作电流，功率器件单Pin电流可达1~4A；

偏置模式：静态偏置（仅加直流电压，不加载信号，适用于逻辑芯片，暴露漏电、TDDB缺陷）；动态偏置（施加时钟、数据信号，激活芯片内部电路，适用于存储、CPU、GPU，覆盖动态缺陷）。

（四）测试时长：按可靠性等级分级

时长直接决定缺陷暴露程度，与芯片等级强相关：

车规/航天级：HTOL 1000~2000小时，HAST 96~168小时；

工业级：HTOL 500~1000小时；

消费级抽样：HTOL 48~168小时；

量产快速筛选：批量老化24~48小时，等效筛除早期失效。

三、主流芯片老化测试标准对比表

不同场景芯片对应的测试标准差异较大，以下为三大核心标准的关键参数对比，清晰区分适用场景与要求：

标准名称 适用场景 核心测试项目 温度范围（典型） 测试时长（典型） 核心要求

JEDEC JESD47 消费级、工业级通用芯片 HTOL、HTSL、THB、TCT -55℃~150℃ 48~1000小时 平衡可靠性与成本，支持抽样测试

AEC-Q100 车规级芯片（全品类） HTOL、HAST、TCT、HTRB -40℃~175℃ 96~2000小时 100%全检，零缺陷导向，抗极端环境

GB/T 28046 国内工业、汽车、军工芯片 HTOL、LTOL、HAST、辐射测试 -65℃~200℃ 100~2000小时 符合国内行业规范，适配高端可靠芯片

四、芯片老化座：适配严苛环境的核心解决方案

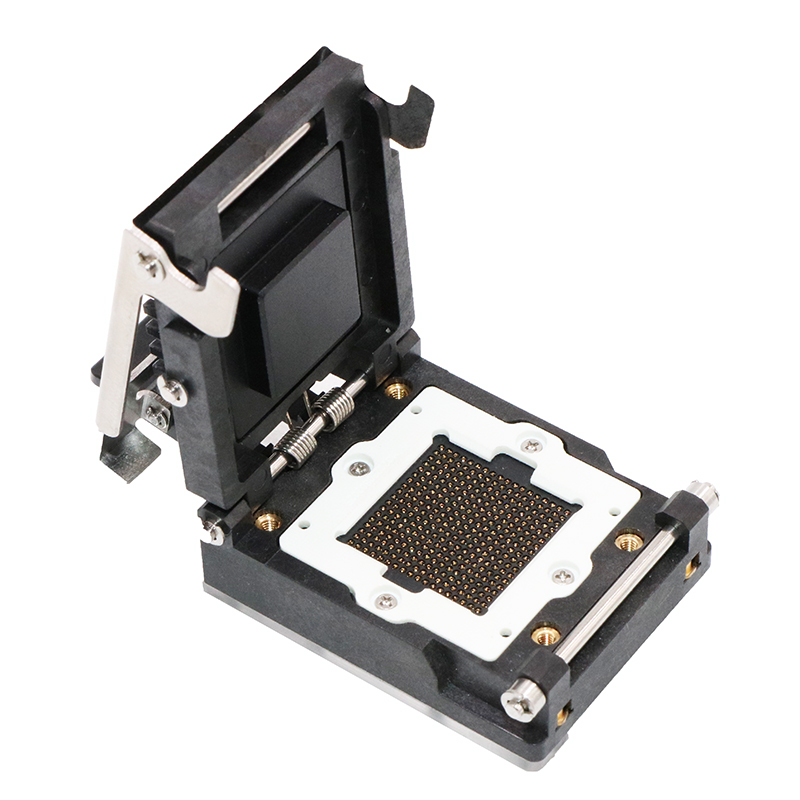

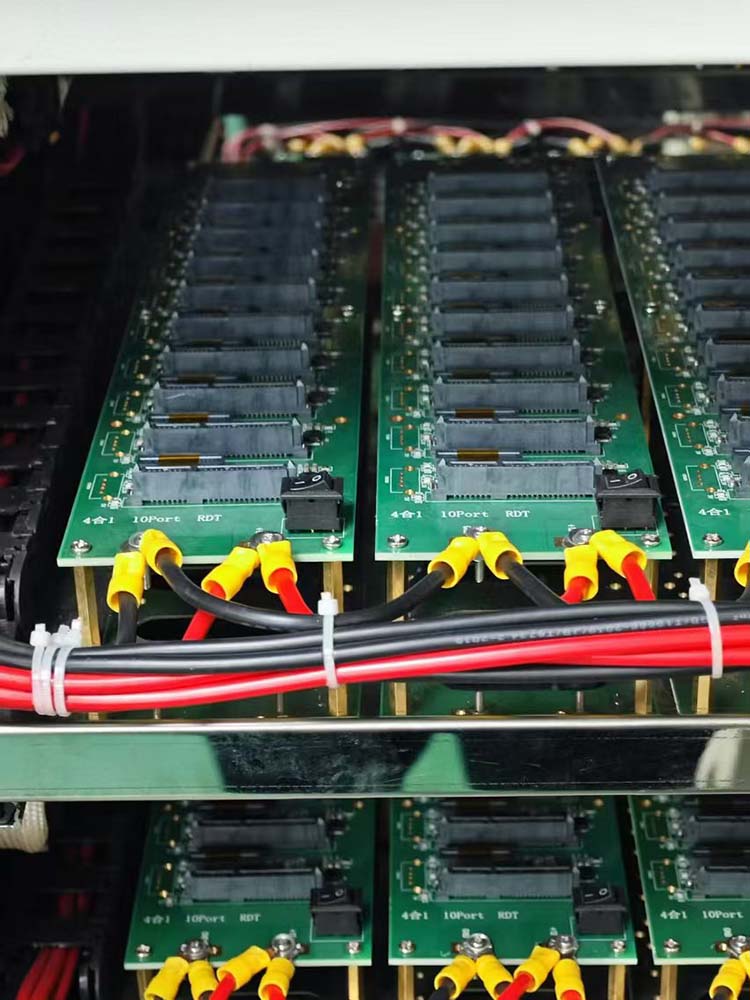

芯片老化测试的环境条件落地，高度依赖老化座（Burn-in Socket）——作为芯片与测试设备的电气/机械连接载体，必须耐受高温、高湿、长周期插拔，同时保证接触稳定、信号无失真、温度均匀。谷易电子作为半导体测试座头部厂商，其老化座产品针对上述环境条件做了专项技术优化，覆盖全场景芯片老化需求，完美适配三大核心标准的测试要求。

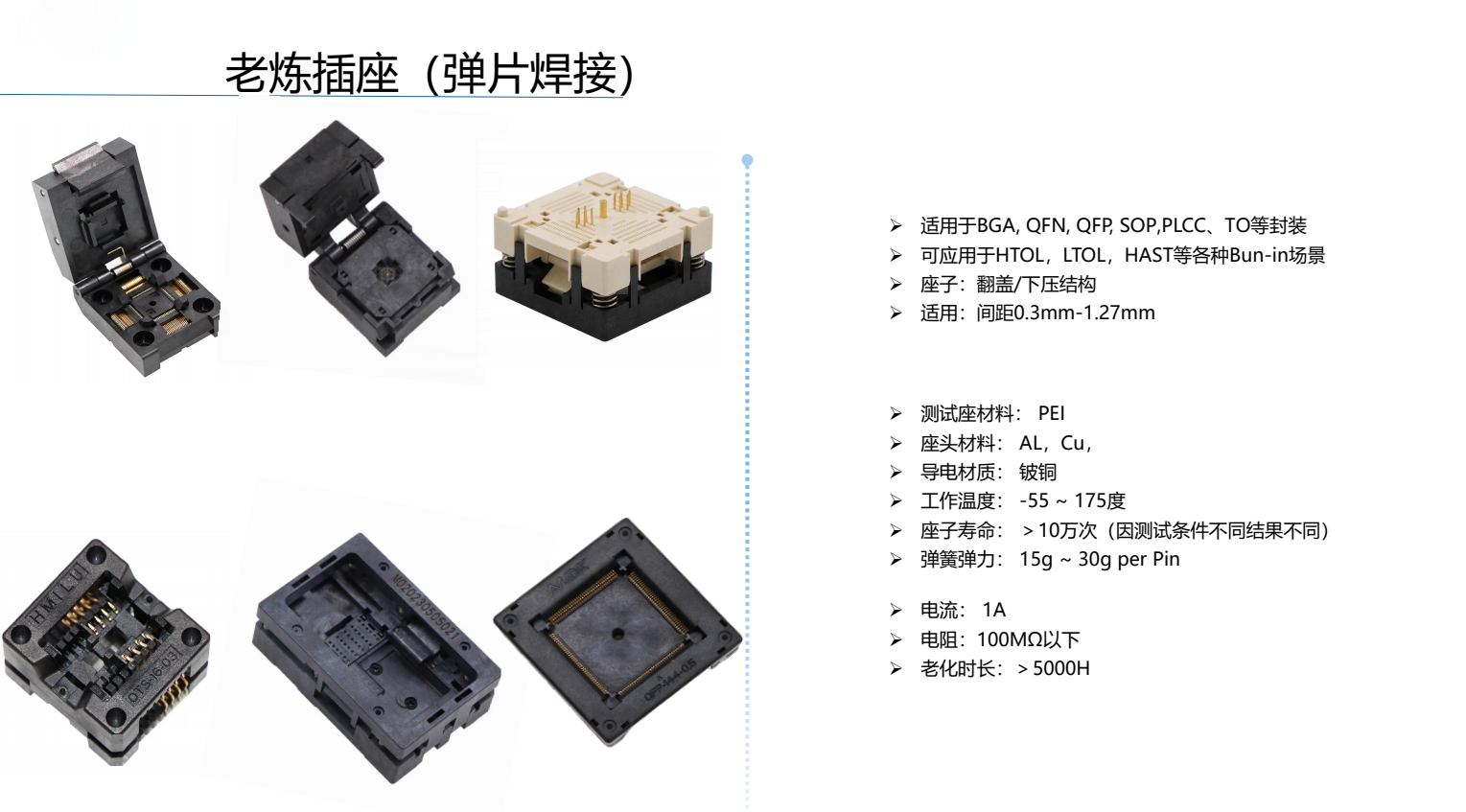

（一）全封装兼容，适配各类芯片老化

支持BGA（0.35mm超细间距）、QFN/DFN、LGA、LCC、QFP、SOP、DDR等主流封装，解决不同芯片封装的老化适配难题：

采用铍铜探针+镍钯金镀层，接触阻抗≤15mΩ，插拔寿命≥10万次，高温175℃下长期使用无氧化、接触稳定；

案例：车载MCU BGA257封装老化测试，单日完成20万颗，不良品率＜10ppm，满足车规AEC-Q100全检需求。

（二）宽温域+高精度温控，匹配极端温度条件

针对老化测试-65℃~200℃的宽温需求，谷易老化座采用双相浸没式液冷+碳纤维-殷钢复合基板技术：

温控范围：-65℃~200℃，温度均匀度≤±2℃，温控精度±1℃，满足车规150℃ HTOL、军工175℃高温老化；

热膨胀匹配：复合基板CTE（热膨胀系数）与芯片封装精准匹配，-55℃~155℃范围内对位精度±5μm，避免热应力导致接触不良；

案例：工业控制芯片-40℃~125℃温度循环1000次测试，良率提升至99.8%，符合GB/T 28046标准。

（三）耐湿热+高可靠结构，适配HAST/THB测试

针对高温高湿（85℃/85%RH）、高压环境，老化座采用聚酰亚胺耐高温绝缘材料+全密封结构：

湿度控制精度±3%RH，可直接用于HAST（130℃/85%RH/2atm）96小时测试，无变形、漏电、腐蚀；

适配车规CLCC芯片、射频芯片的湿热老化，解决传统测试座高温高湿下绝缘失效问题，契合AEC-Q100、JEDEC标准要求。

（四）高频/大电流适配，满足先进芯片电气需求

针对GPU、AI芯片、SiC功率器件的高频、大电流老化需求：

高频探针：同轴屏蔽设计，寄生电感≤0.1nH，支持40GHz信号传输，动态老化信号无失真；

大电流夹具：单Pin最高承载4A电流，适配SiC器件Rdson检测、功率模块老化，无发热、压降异常，适配高端算力芯片测试。

（五）智能化监测，保障老化测试一致性

集成热电偶、电压/电流实时监测模块+AI诊断算法：

实时追踪芯片结温、功耗曲线，故障定位精度达引脚级，接触失效诊断准确率＞99.5%；

数据中心GPU老化测试中，72小时等效验证10年寿命，参数漂移控制在±1%以内，满足JEDEC标准的长期可靠性要求。

芯片老化非强制：车规、航天、工业、高端算力/功率芯片必须100%全检老化；消费电子成熟芯片抽样老化；超成熟低成本芯片可豁免。

环境条件核心是“分级应力”：围绕温度（-65℃~200℃）、湿度（85%RH）、电气（1.0~1.5倍VCC）、时长（48~2000小时）四大维度，按可靠性等级匹配参数，遵循JEDEC、AEC-Q100、GB/T 28046等标准。

谷易电子老化座是关键载体：以宽温兼容、高稳定接触、耐湿热、高频大电流、智能化监测的技术优势，精准适配各类芯片老化测试的严苛环境条件，完美契合主流行业标准，保障测试有效性与量产效率，是半导体可靠性测试的核心配套方案。
