存储芯片是承载数据、保障设备高效运行的核心载体，如同电子设备的“记忆中枢”。其中，DRAM芯片（动态随机存取存储器）与NAND芯片（NAND闪存）作为两大核心存储品类，凭借各自独特的性能优势，渗透到消费电子、车载电子、工业物联网、数据中心等全领域，二者分工协作，共同构成了电子设备的存储体系。

随着存储技术向高密度、高速度、低功耗迭代，DRAM与NAND芯片的设计复杂度持续提升，对其测试的精准度、稳定性、效率提出了更高要求。

一、核心区分：DRAM芯片与NAND芯片，“临时记忆”与“永久存储”的分工

DRAM与NAND芯片虽同属存储芯片，但核心功能、工作原理截然不同，简单来说，二者的核心区别的是“临时存储”与“永久存储”的分工，如同我们的“内存”与“硬盘”，各司其职、缺一不可。

（一）DRAM芯片：设备的“临时工作台”，主打高速读写

DRAM芯片即我们常说的“内存芯片”，核心功能是临时存储设备运行时的指令、数据，为CPU提供高速的数据交换通道，相当于设备的“临时工作台”——CPU运行时，会将需要即时处理的数据调入DRAM中，处理完成后再将结果传输至永久存储设备（如NAND芯片）。

其核心特点的是“高速读写、易失性”：读写速度极快，可实现纳秒级响应，能完美匹配CPU的高速运算需求；但不具备断电保数据能力，一旦设备断电，DRAM中存储的所有数据会立即丢失，这也是其“临时存储”的核心属性。

根据应用场景的不同，DRAM芯片主要分为三大类：DDR SDRAM（双倍数据率同步动态随机存储器），是消费电子、服务器的主流选择，从DDR3、DDR4迭代至当前的DDR5，速率持续提升；LPDDR（低功耗DDR），主打低功耗、小型化，适配智能手机、可穿戴设备等移动终端；GDDR（图形DDR），专为显卡设计，侧重高带宽、高帧率，适配游戏、图形渲染场景。

（二）NAND芯片：设备的“永久文件柜”，主打大容量存储

NAND芯片即我们常说的“闪存芯片”，核心功能是永久存储数据，无论设备是否断电，存储的数据都不会丢失，相当于设备的“永久文件柜”——用于存储系统、软件、照片、视频等需要长期保存的内容，是固态硬盘（SSD）、U盘、手机存储的核心组件。

其核心特点的是“大容量、非易失性、读写速度适中”：存储密度高，可实现大容量封装，单颗芯片容量从几GB到数百GB不等；具备断电保数据能力，适配各类需要长期存储的场景；读写速度虽不及DRAM，但远高于传统机械硬盘，且随着技术迭代，速率持续提升。

根据存储单元结构的不同，NAND芯片主要分为SLC、MLC、TLC、QLC四类，性能逐级递减、成本逐级降低：SLC（单层单元）寿命长、性能优，适配工业、军工等高端场景；MLC（多层单元）兼顾性能与成本，适配中高端消费电子；TLC（三层单元）性价比突出，是当前消费电子的主流选择；QLC（四层单元）容量大、成本低，适配大容量存储设备（如大容量SSD、移动硬盘）。

（三）DRAM与NAND芯片核心差异汇总（通俗好记）

1. 存储属性：DRAM是“临时存储”（易失性），断电丢数据；NAND是“永久存储”（非易失性），断电保数据；

2. 核心优势：DRAM主打“高速读写”，适配即时运算；NAND主打“大容量、低成本”，适配长期存储；

3. 应用定位：DRAM是“运行内存”，决定设备运行速度；NAND是“存储内存”，决定设备存储容量；

4. 核心指标：DRAM核心看读写速率、带宽、延迟；NAND核心看存储密度、读写速度、擦写寿命。

二、应用场景：双核心协同，覆盖全领域存储需求

DRAM与NAND芯片分工协作，几乎覆盖所有电子设备的存储需求，从日常消费电子到高端工业、数据中心，二者缺一不可，核心应用场景如下，也是谷易电子存储芯片测试解决方案的主要适配领域：

（一）消费电子领域（最广泛应用）

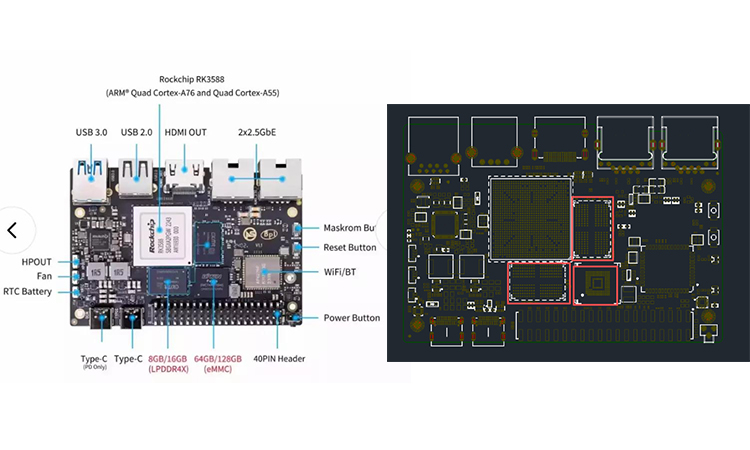

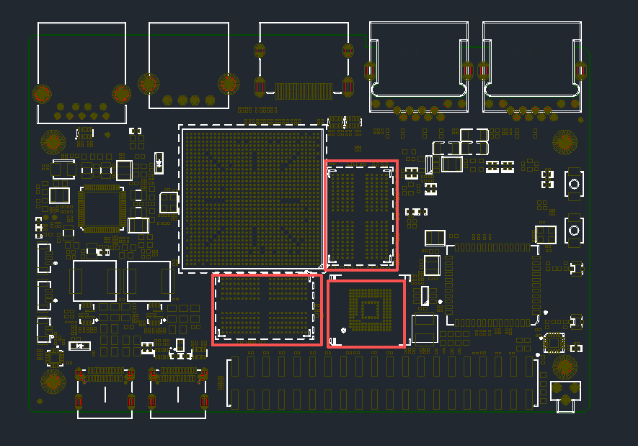

1. 智能手机/平板电脑：DRAM芯片作为运行内存（RAM），决定手机的流畅度，如8GB、12GB RAM均为DRAM芯片；NAND芯片作为机身存储（ROM），如128GB、256GB、512GB存储，用于存储系统、APP、照片等内容，二者协同保障手机高速运行与大容量存储；

2. 笔记本电脑/台式机：DDR系列DRAM芯片作为电脑内存，GDDR系列芯片作为显卡内存，NAND芯片作为固态硬盘（SSD）的核心，替代传统机械硬盘，大幅提升电脑的开机速度、软件加载速度；

3. 可穿戴设备/智能终端：LPDDR型DRAM芯片（低功耗）适配智能手表、蓝牙耳机等小型设备，保障设备流畅运行；小型NAND芯片提供大容量存储，存储健康数据、离线音乐等内容。

（二）车载电子领域（高可靠性需求）

随着车联网、智能座舱的发展，车载存储需求大幅提升，对存储芯片的可靠性、耐高温、抗振动要求极为严苛：

DRAM芯片（以LPDDR为主）用于车载中控屏、ADAS辅助驾驶模块，临时存储实时路况、驾驶数据，保障指令高速传输；NAND芯片用于车载SSD，永久存储车载系统、地图数据、行车记录仪视频等，需承受-40℃~125℃的温度范围，具备抗振动、抗电磁干扰能力，确保行车数据安全。

（三）数据中心与工业领域（高容量、高稳定性需求）

1. 数据中心：DDR5系列DRAM芯片用于服务器内存，提供高带宽、高速读写能力，支撑大规模数据运算；大容量NAND芯片（QLC/TLC）用于数据中心SSD，存储海量用户数据、服务器日志，要求高存储密度、长寿命、高可靠性；

2. 工业物联网：工业级DRAM芯片用于工业控制器、边缘计算终端，临时存储实时测控数据；工业级NAND芯片用于工业相机、传感器，永久存储监测数据，适配工业场景的长期连续工作、复杂电磁环境需求。

（四）高端领域（极致可靠性需求）

航空航天、医疗设备等高端领域，对存储芯片的可靠性、抗辐照、长寿命要求极高：DRAM芯片需具备抗辐照能力，避免太空、高空环境的辐射导致数据失真；NAND芯片采用SLC结构，提升擦写寿命，确保医疗数据、航天数据的长期安全存储。

三、核心测试要点：DRAM与NAND芯片，测试重点各有侧重

存储芯片的性能、可靠性直接决定终端设备的运行体验与数据安全，因此出厂前必须经过全面、严格的测试。由于DRAM与NAND芯片的工作原理、性能指标差异较大，测试重点也各有侧重，以下是二者的核心测试要点，也是谷易电子测试解决方案的核心适配方向：

（一）DRAM芯片核心测试要点

核心围绕“高速读写、稳定性、带宽”三大核心，重点验证其即时数据处理能力：

1. 读写速率与带宽测试：测试DRAM芯片的读写速率、数据带宽，确保符合设计标准（如DDR5速率可达4800Mbps以上），避免速率不足导致设备卡顿；

2. 延迟测试：测试DRAM的响应延迟，延迟越低，CPU数据交换效率越高，设备运行越流畅，核心测试行地址延迟、列地址延迟；

3. 稳定性测试：测试不同电压、温度环境下的运行稳定性，避免电压波动、高温导致的数据丢失或性能漂移；

4. 容错性测试：测试芯片对数据错误的检测与纠正能力，确保数据传输过程中不出现失真。

（二）NAND芯片核心测试要点

核心围绕“存储密度、读写速度、擦写寿命、数据可靠性”四大核心，重点验证其长期存储能力：

1. 读写速度测试：测试顺序读写、随机读写速度，确保符合场景需求（如消费级NAND顺序读取速度可达2000MB/s以上）；

2. 擦写寿命测试：测试NAND芯片的擦写次数（P/E次数），SLC可达10万次以上，TLC可达3000-10000次，确保长期使用不出现数据丢失；

3. 数据保持能力测试：测试断电后数据的保持时间，确保在规定时间内（如10年）数据不丢失、不损坏；

4. 坏块测试：检测NAND芯片中的坏块数量，坏块过多会影响存储容量与可靠性，需严格控制坏块率；

5. 环境可靠性测试：测试高温、低温、振动、电磁干扰下的性能稳定性，适配不同应用场景的严苛要求。

四、存储芯片测试解决方案：双品类适配，破解行业测试痛点

当前，存储芯片向高密度、高速度、低功耗、小型化迭代，测试过程中面临诸多痛点：DRAM芯片高速测试时信号衰减、串扰严重，导致测试数据失真；NAND芯片擦写寿命测试周期长、效率低，坏块检测精度不足；高密度封装（如BGA、LGA）导致测试接触不良；车载、工业场景的高温、抗振动测试适配难度大。

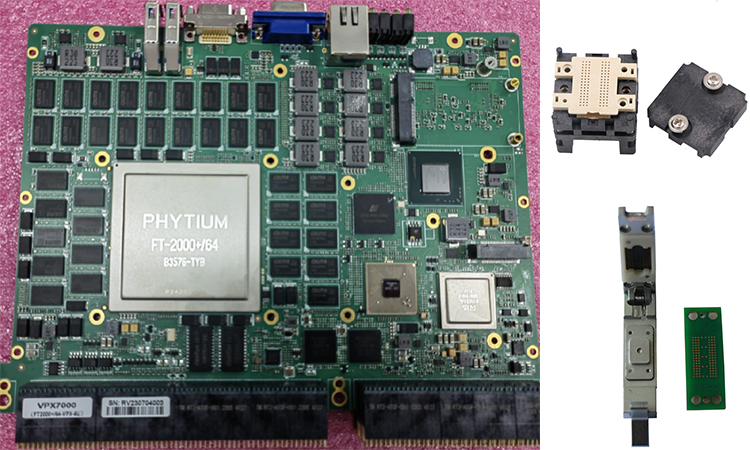

谷易电子深耕半导体测试领域十余年，依托在高频信号优化、高精度接触、环境适配方面的技术积累，针对DRAM与NAND芯片的测试痛点，推出定制化存储芯片测试解决方案，涵盖芯片测试座、测试板、测试工装等全套设备，可同时适配DRAM（DDR/LPDDR/GDDR）与NAND（SLC/MLC/TLC/QLC）芯片测试，完美契合消费级、车规级、工业级存储芯片的测试标准，已成功服务多家存储芯片设计、制造企业，获得行业高度认可。

（一）存储芯片测试解决方案核心优势

1. 双品类精准适配，覆盖全规格存储芯片

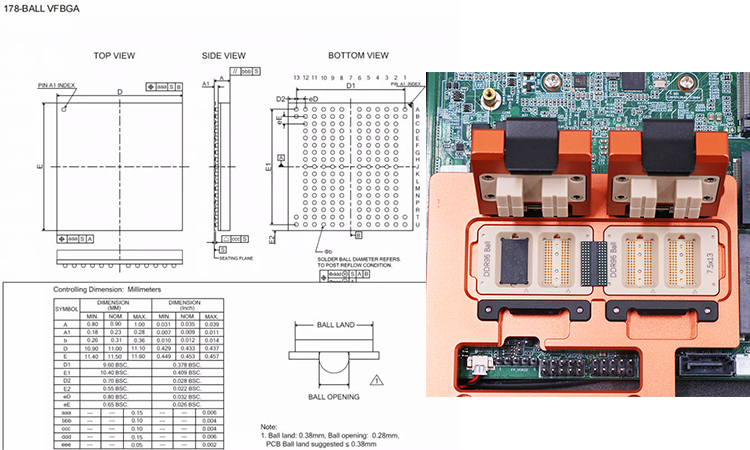

解决方案可全面适配DRAM芯片（DDR3/DDR4/DDR5、LPDDR4/LPDDR5、GDDR5/GDDR6）与NAND芯片（SLC/MLC/TLC/QLC），支持不同封装类型（BGA、LGA、QFN等）、不同容量规格的存储芯片测试；针对二者测试重点差异，优化测试链路设计，DRAM测试侧重高频信号完整性，NAND测试侧重擦写寿命与坏块检测，实现精准适配。

2. 高频信号优化，保障DRAM高速测试精准度

针对DRAM芯片高速读写的测试需求，谷易电子测试座采用高频优化探针设计，搭配同轴传输结构，寄生电感＜0.08nH、寄生电容＜0.08pF，有效减少高频信号衰减、串扰，将夹具损耗严格控制在≤0.8dB；测试板集成阻抗匹配网络，特征阻抗稳定在50Ω±5%，确保DDR5等高速DRAM芯片的测试数据精准，测试误差≤±0.5%。

3. 高效测试设计，提升NAND测试效率

针对NAND芯片擦写寿命测试周期长的痛点，谷易电子测试方案支持多工位并行测试（支持32/64/128工位定制），可同时测试多颗NAND芯片，将单颗芯片擦写寿命测试时间从传统的72小时缩短至12小时以内；集成自动化坏块检测算法，可快速精准检测坏块数量与位置，坏块检测精度提升至99.9%，大幅提升测试效率。

4. 高精度接触，解决高密度封装测试痛点

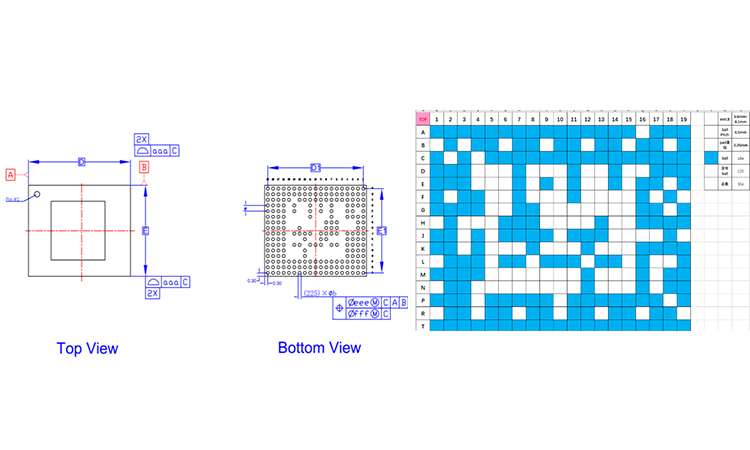

针对存储芯片高密度封装（如BGA 0.35mm间距）的接触难题，谷易电子测试座采用高精度浮动探针阵列，选用高弹性铍铜探针，表面镀金处理，接触电阻稳定在50mΩ以内，针体定位误差控制在±0.01mm，可补偿±30μm的芯片焊盘偏移，彻底解决接触不良、焊盘损伤问题，将误测率降至0.01%以下。

5. 多场景适配，满足严苛环境测试需求

针对车载、工业、军工等严苛场景，测试方案采用耐高温、抗振动设计，测试座采用航天级陶瓷与增强型PEEK复合材料，在-40℃~125℃宽温域内形变率＜0.02%；测试板集成风冷散热系统与全方位接地屏蔽网络，可适配高温、振动、电磁干扰等极端环境，满足车规级AEC-Q100、工业级IEC标准的测试要求。

6. 自动化集成，降低测试成本

测试方案支持与ATE自动测试设备无缝对接，实现存储芯片的上料、测试、下料、数据采集、报告生成全流程自动化；测试数据可自动生成可视化报告，支持数据追溯，减少人工手动记录误差；测试座支持模块化设计，可通过更换适配模组实现多型号芯片测试，无需更换整套设备，大幅降低测试成本与研发周期。
