FPC连接器（柔性印刷电路板连接器）作为柔性电路与PCB板、芯片、传感器之间的“柔性桥梁”，承担着信号传输、电力导通的核心使命。其凭借纤薄、高密度、可弯曲的特性，已渗透到消费电子、车载电子、医疗设备等多个核心领域，而FPC连接器的连接可靠性、信号传输稳定性，直接决定终端设备的运行质量与使用寿命。

FPC连接器的测试核心的是验证其接触可靠性、信号完整性与电气性能，而微针模组作为测试的核心载体，其针体类型（刀片针、探针）的选择，直接影响测试精度、效率与成本。

FPC连接器：柔性连接的核心，多场景全面渗透

FPC连接器是专为柔性印刷电路板（FPC）设计的专用连接器件，通过压接、卡扣或零插入力（ZIF）夹紧等方式，实现柔性电路与其他电子组件的可拆卸连接，其核心价值在于适配狭小空间、支持柔性弯折，同时保障高密度、高可靠的信号传输，广泛应用于各类对空间、灵活性有要求的电子设备：

（一）消费电子领域

这是FPC连接器最主要的应用场景，适配各类轻薄化、小型化消费电子设备，承担内部柔性电路的连接功能：

1. 智能手机/平板电脑：用于屏幕（OLED/LCD）模组、摄像头模组、指纹识别模块、电池与主板的连接，比如手机屏幕的柔性排线与主板的对接，依赖FPC连接器实现高清信号、触控信号的稳定传输；部分折叠屏手机中，FPC连接器还需承受反复弯折，对连接可靠性要求极高。

2. 可穿戴设备：智能手表、蓝牙耳机、VR/AR设备等，机身小巧且需贴合人体曲线，FPC连接器的纤薄、柔性特性可完美适配设备内部狭小空间，实现电池、传感器、显示屏的灵活连接。

3. 笔记本电脑/一体机：用于键盘、触控板、显示屏与主板的连接，替代传统线缆，大幅节省内部空间，同时提升设备的轻薄化程度。

（二）车载电子领域

随着车联网、智能座舱的快速发展，FPC连接器在车载场景的应用愈发广泛，需应对高温、振动、电磁干扰等严苛工况：

适配车载中控屏、仪表盘、车载摄像头、ADAS模块、车灯传感器等组件的连接，比如中控屏与车载主板的柔性连接，需保障在汽车行驶的振动环境中，信号传输不中断、接触不脱落；部分车载FPC连接器还需承受-40℃~85℃的温度循环，对测试的严苛度提出更高要求。

（三）医疗设备领域

便携式医疗设备、精密医疗仪器对连接器的小型化、可靠性要求极高，FPC连接器凭借其柔性、高密度特性，成为核心选择：

用于血压计、血糖仪、医疗监护仪、内窥镜等设备，连接传感器、显示屏与控制模块，需在狭小的设备空间内，实现微弱医疗信号的精准传输，同时保障无菌、稳定的工作状态。

（四）工业与其他领域

工业自动化设备中，用于工业相机、传感器、PLC控制器的柔性连接，适配工业场景的复杂安装环境与长期工作需求；此外，在无人机、航空航天电子设备中，FPC连接器也凭借其轻量化、柔性特性，实现设备内部的高效连接。

无论是哪种应用场景，FPC连接器的接触不良、信号衰减、电流承载不足等问题，都会导致终端设备故障，因此，出厂前的全面测试至关重要，而微针模组作为测试的“核心触点”，其针体选择直接决定测试效果。

核心区别：FPC测试微针模组中，刀片针与探针怎么选？

FPC连接器测试微针模组的核心作用，是模拟终端设备的实际工作状态，精准接触FPC连接器的引脚（焊盘），实现电气性能、信号传输的测试。谷易电子微针模组工程师表示：目前行业内主流的针体类型有两种——探针（俗称Pogo Pin）和刀片针（Blade Pin），二者在结构、性能、适配场景上有显著区别，很多企业在测试时容易混淆，以下用通俗的语言，结合专业参数，拆解二者的核心差异，方便选型：

（一）核心定义与结构差异

1. 探针（Pogo Pin）：属于“伸缩式针体”，核心结构由柱塞、针管、弹簧三部分组成，外形呈圆柱形，测试时通过弹簧的伸缩力，实现与FPC引脚的点接触，类似“可伸缩的小顶针”，是传统FPC测试中常用的针体类型。

2. 刀片针（Blade Pin）：属于“一体式扁平针体”，采用一体化成型工艺，外形呈薄片状（类似刀片），无弹簧等可拆卸部件，测试时通过自身的弹性，实现与FPC引脚的线接触，接触面积更大，是针对高密度、高要求FPC测试优化的针体类型。

（二）核心性能与适配场景对比

为了更清晰区分，结合FPC测试的实际需求，从6个核心维度对比二者差异，兼顾专业性与通俗性：

1. 接触可靠性

探针：依赖弹簧伸缩实现接触，弹簧长期使用后易出现疲劳、卡顿、断裂，导致接触不良；且为点接触，接触面积小，若FPC引脚有氧化、污渍，易出现信号断点，测试误测率较高（常规在1%-3%）。

刀片针：一体化扁平结构，无弹簧易损部件，弹性稳定，不易疲劳；线接触设计，接触长度可达2~5mm，即使FPC引脚有轻微氧化、污渍，也能保证稳定接触，误测率可降至0.01%以下，更适配高精度测试需求。

2. 适配间距

随着FPC连接器向高密度发展，引脚间距越来越小（目前主流0.3mm~0.5mm，高端场景已达0.2mm）：

探针：圆柱形结构，直径受限于弹簧尺寸，间距越小，针体排布越困难，易出现针体干涉，无法适配0.3mm以下的细间距FPC连接器测试。

刀片针：扁平薄片结构，厚度可做到0.1mm以下，排布密度更高，可轻松适配0.2mm~0.5mm细间距FPC连接器，完美契合FPC小型化、高密度的发展趋势。

3. 电流承载能力

部分FPC连接器（如车载、工业场景）需传输大电流，对针体的电流承载能力要求较高：

探针：点接触设计，电流传输路径窄，长期测试易发热，电流承载能力较弱，常规最大承载电流不超过1A，无法适配高功率FPC测试。

刀片针：线接触设计，电流传输路径宽，且采用高硬度铜合金（如铬锆铜）材质，散热性能优异，电流承载能力可达3A以上，可满足车载、工业等高功率FPC连接器的测试需求。

4. 使用寿命

探针：弹簧易疲劳、磨损，且针体头部易磨损、变形，常规使用寿命在5万~10万次，长期量产测试需频繁更换针体，增加测试成本。

刀片针：一体化结构，无易损部件，表面采用镀金/镀银工艺，耐磨性强，使用寿命可达20万~30万次，大幅降低针体更换频率，节省测试成本。

5. 信号传输性能

FPC连接器在消费电子、车载场景中，常需传输高速信号（如手机屏幕的高清信号、车载ADAS的传输信号）：

探针：弹簧结构易产生寄生电感、寄生电容，导致高速信号衰减、串扰，无法适配高频高速FPC测试，信号误码率较高。

刀片针：一体化扁平结构，信号传输路径短，寄生电感＜0.08nH、寄生电容＜0.08pF，信号衰减小，可适配高频高速FPC测试，误码率降至10⁻¹²以下，完美保障信号完整性。

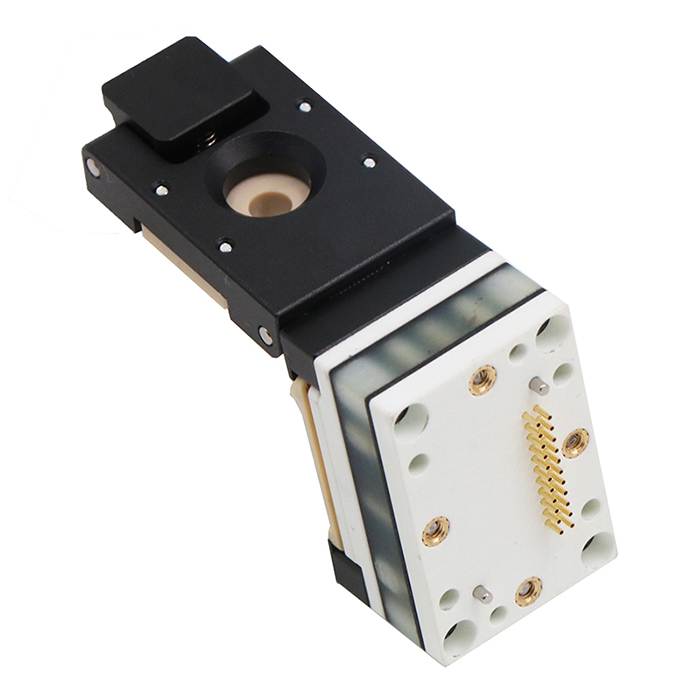

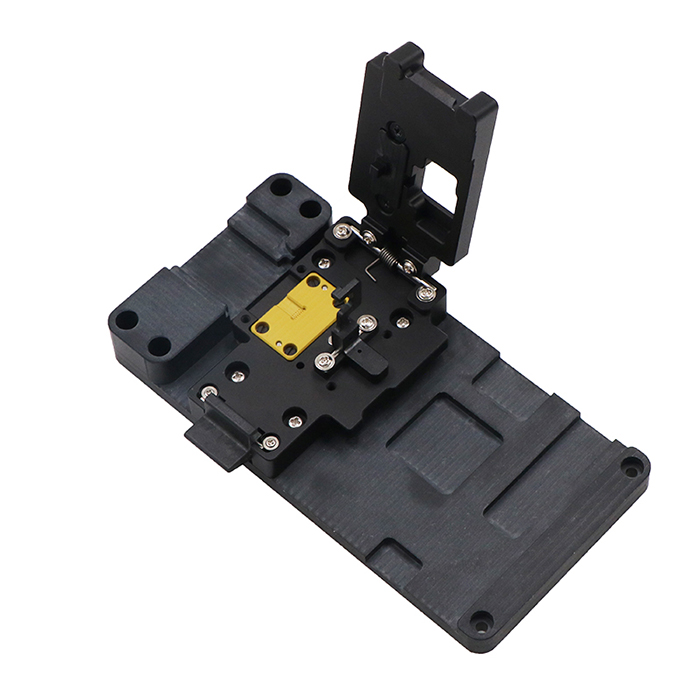

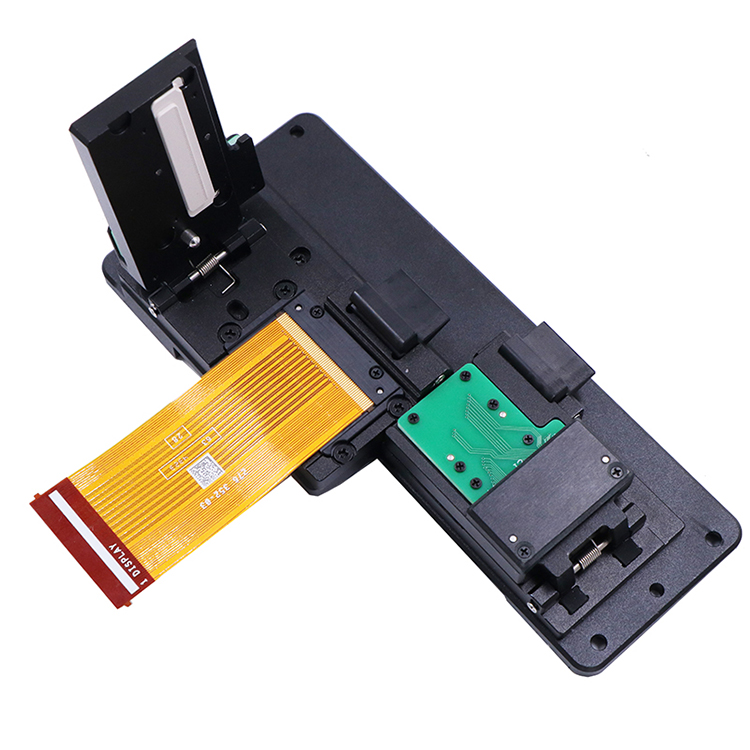

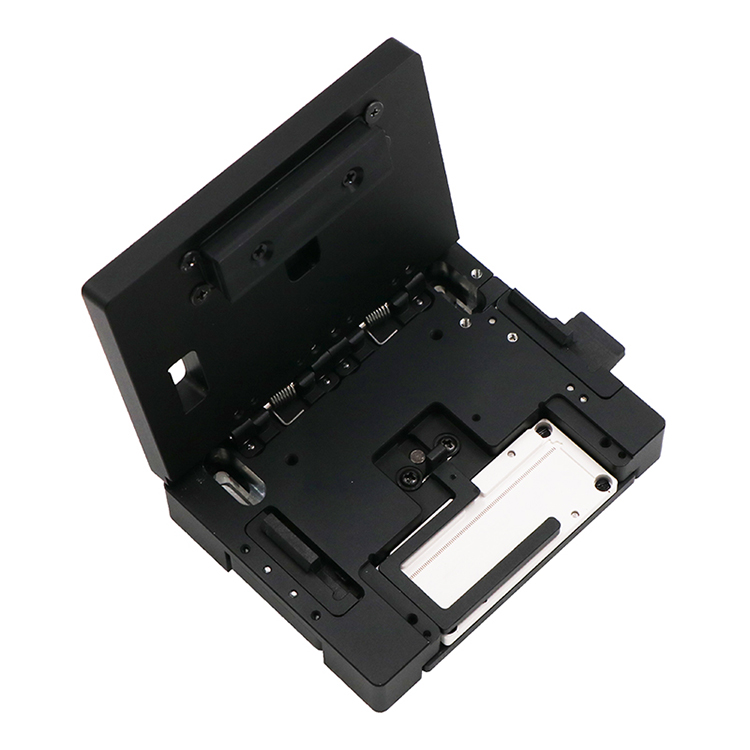

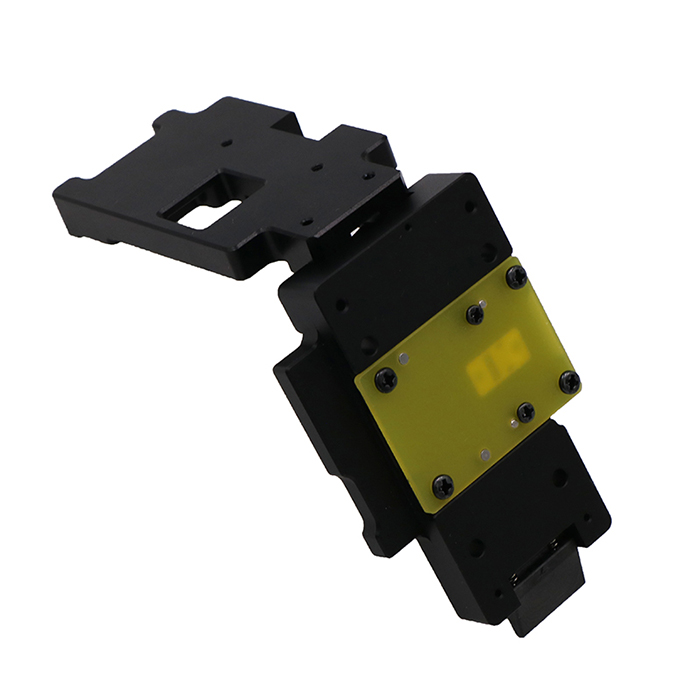

FPC连接器测试微针模组，精准适配全场景测试需求

随着FPC连接器向细间距、高功率、高速化发展，传统探针模组的测试痛点（接触不良、适配性差、寿命短）愈发突出，无法满足中高端场景的测试需求。聚焦FPC连接器测试痛点，推出定制化FPC连接器测试微针模组解决方案，涵盖刀片针、探针两种针体类型，可根据客户测试需求、场景差异，精准匹配最优方案，同时依托核心技术创新，破解行业测试难题，已成功服务多家消费电子、车载电子企业，获得行业高度认可。

（一）FPC微针模组核心优势

FPC连接器测试微针模组，无论是刀片针款还是探针款，均基于FPC连接器的测试需求优化设计，核心围绕“精准接触、稳定传输、长寿命、易维护”四大核心，同时融入谷易电子在pin脚适配、信号优化方面的技术积累：

1. 针体定制化，适配全规格FPC连接器

刀片针款：采用一体化EFC工艺成型，选用高硬度铍铜、铬锆铜材质，表面镀金/镀银处理，接触电阻稳定在50mΩ以内，可定制0.1mm~0.5mm厚度的针体，适配0.2mm~0.5mm细间距FPC连接器，电流承载能力可达3A以上，完美适配高端场景测试；针体头部可根据FPC引脚形状，定制尖头、锯齿状等造型，适配BTB/FPC公座、母座的不同测试需求。

探针款：选用高弹性弹簧，优化弹簧结构设计，减少疲劳卡顿问题，使用寿命提升至10万次以上；针体直径可定制0.15mm~0.3mm，适配0.5mm以上大间距FPC连接器，性价比突出，满足中低端场景的低成本测试需求。

2. 接触可靠性升级，大幅降低误测率

凭借“微针阵列定位技术”，将微针模组的针体定位误差控制在±0.01mm以内，确保针体与FPC引脚精准对齐；刀片针款采用线接触设计，接触面积大，可应对引脚轻微氧化、污渍的情况，误测率降至0.01%以下；探针款优化针体头部弧形设计，增加接触面积，减少接触不良问题，误测率控制在0.5%以内，大幅提升测试效率。

3. 信号传输优化，适配高速高频测试

借鉴在芯片测试座中的信号优化经验，在微针模组中引入阻抗匹配网络，将特征阻抗稳定在50Ω±5%范围内，减少信号反射、串扰；刀片针款采用一体化扁平结构，缩短信号传输路径，寄生电感、电容极低，可适配高频高速FPC连接器测试，满足手机屏幕、车载ADAS等场景的高速信号传输测试需求，信号误码率降至10⁻¹²以下。

4. 结构耐用，降低测试成本

刀片针款采用一体化结构，无易损部件，使用寿命可达20万~30万次，探针款优化弹簧材质与结构，使用寿命提升至10万次以上，均远超行业平均水平；同时支持针体单独更换，无需更换整个模组，维护成本降低40%以上；模组采用模块化设计，可快速适配不同型号FPC连接器，大幅缩短测试模组的研发周期。

5. 场景化适配，兼顾多领域需求

针对消费电子、车载、医疗、工业等不同场景的测试需求，谷易电子定制专属解决方案：车载场景的微针模组，采用耐高温、抗振动设计，可承受-40℃~125℃温度范围，适配车载FPC连接器的严苛测试要求；医疗场景的微针模组，采用无菌材质，适配精密医疗设备的测试需求；消费电子场景的微针模组，追求小型化、轻量化，适配手机、可穿戴设备的小尺寸FPC连接器测试。
