CPU芯片为什么会发热?CPU芯片运行时的耐高温极限以及测试座socket意义-谷易电子

发表时间:2026-03-25 09:27:22浏览量:69

CPU作为电子设备的“算力核心”,如同人类的大脑,时刻高速运转处理各类指令与数据。但在运行过程中,发热是不可避免的现象,严重时甚至会导致CPU降频、死机,影响设备正常使用。很多人会疑惑:CPU芯片为什...

CPU作为电子设备的“算力核心”,如同人类的大脑,时刻高速运转处理各类指令与数据。但在运行过程中,发热是不可避免的现象,严重时甚至会导致CPU降频、死机,影响设备正常使用。很多人会疑惑:CPU芯片为什么会发热?运行时到底能承受多高的温度?同时,作为核心半导体器件,CPU芯片为何必须经过严格的功能测试与老化测试?老化测试又有哪些具体要求?

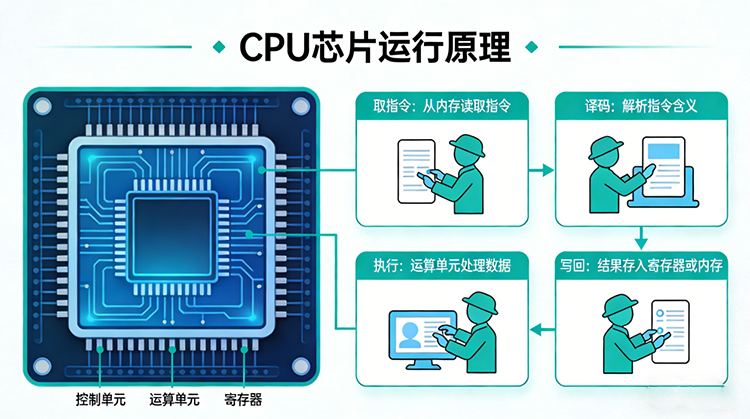

一、CPU芯片的运行原理:算力背后的“能量损耗”

要理解CPU发热的原因,首先要明确其核心运行原理。CPU(中央处理器)的本质是大规模集成电路,内部集成了数十亿甚至上百亿个晶体管,这些晶体管如同无数个微小的“开关”,通过快速导通与截止,实现二进制信号(0和1)的运算与传输,进而完成指令执行、数据处理等核心功能。

晶体管的导通与截止依赖电场控制,而电场的建立与消失需要消耗电能。在理想状态下,晶体管导通时无电阻、无能量损耗,但实际情况中,晶体管存在导通电阻,且开关切换过程中会产生“开关损耗”——当晶体管从截止状态切换到导通状态,或从导通状态切换到截止状态时,电压与电流会出现交叠,导致部分电能转化为热能;同时,晶体管导通时,电流通过导通电阻会产生“导通损耗”,同样会转化为热能。

此外,CPU的运行频率越高、运算负载越大,晶体管的开关速度就越快,单位时间内的开关次数就越多,能量损耗也就越大,产生的热量也就越多。这也是为什么CPU满载运行(如玩大型游戏、进行视频渲染)时,发热会明显加剧,而待机状态下发热较少的核心原因。简单来说,CPU发热的本质,就是“电能在晶体管运算过程中,无法完全转化为算力,部分电能转化为热能”的能量损耗现象。

二、CPU芯片为什么会发热?核心原因拆解

结合CPU的运行原理,其发热并非单一因素导致,而是由晶体管本身特性、运行负载、芯片设计等多方面因素共同作用的结果:

(一)核心原因:晶体管的能量损耗(最根本原因)

CPU内部的晶体管在开关切换和导通过程中,会产生开关损耗与导通损耗,这是CPU发热的最根本原因。随着半导体技术向高集成度、高频率方向迭代,CPU内部的晶体管数量越来越多、尺寸越来越小(目前已进入3nm、2nm时代),晶体管的开关速度也越来越快,单位体积内的能量损耗密度大幅提升,热量自然会快速积聚。

(二)次要原因:运行负载与频率的影响

CPU的发热程度与运行负载、运行频率直接相关:

1.运行负载:CPU负载越高,需要参与运算的晶体管数量就越多,单位时间内的能量损耗就越大,发热也就越严重。

2. 运行频率:CPU的运行频率越高,晶体管的开关速度就越快,开关损耗就越大。

(三)其他原因:芯片设计与工艺的影响

CPU的芯片设计与制造工艺,也会影响其发热程度:

1. 制造工艺:更先进的制造工艺(如3nm、2nm),可减小晶体管尺寸、降低导通电阻,从而减少能量损耗,降低发热;而落后的制造工艺(如28nm、40nm),晶体管尺寸大、导通电阻高,能量损耗大,发热更明显。

2. 电路设计:若CPU内部电路设计不合理,如信号路径过长、寄生参数过大,会导致额外的能量损耗,增加发热;反之,优化的电路设计可减少无效能量损耗,降低发热。

三、CPU芯片运行时,到底能承受多高的温度?

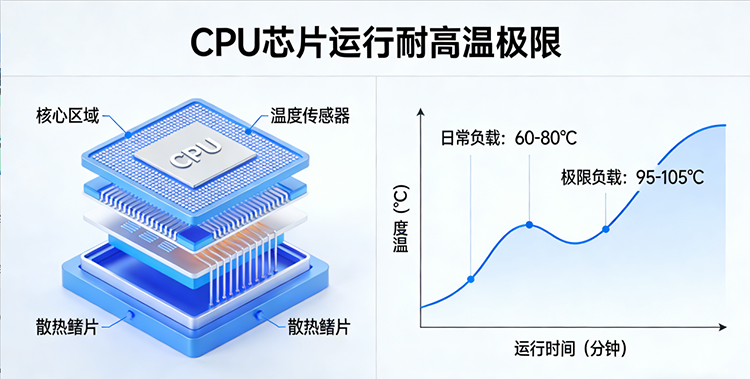

CPU芯片的耐高温极限,并非固定值,而是由芯片的设计、制造工艺、应用场景决定,不同类型的CPU(消费级、工业级、车载级),耐高温能力差异显著。总体来说,CPU的耐高温极限可分为“安全温度”“临界温度”“损坏温度”三个等级:

(一)消费级CPU(电脑、智能手机等)

消费级CPU主要应用于电脑、智能手机、平板电脑等日常电子设备,其耐高温能力相对较低,核心温度安全范围为60℃~80℃:

1. 正常运行温度:日常轻负载(如浏览网页、办公)时,CPU核心温度通常在40℃~60℃,属于正常范围,无任何风险;

2. 满载运行温度:满载运行(如玩游戏、视频渲染)时,核心温度会升至70℃~85℃,此时CPU会通过自动降频的方式,降低发热,确保稳定运行;

3. 临界与损坏温度:当核心温度超过90℃时,属于临界状态,CPU会出现明显降频、性能下降,长期处于该温度会加速芯片老化;当温度超过105℃时,CPU可能会出现死机、烧毁等永久性损坏。

(二)工业级、车载级CPU

工业级CPU应用于工业控制设备、服务器,车载级CPU应用于新能源汽车、车载终端,这些场景环境恶劣,对CPU的耐高温能力要求更高:

1. 工业级CPU:安全温度范围为-40℃~125℃,正常运行温度通常在50℃~90℃,可在85℃~125℃的高温环境下长期稳定工作,适配工业场景的极端环境;

2. 车载级CPU:安全温度范围为-40℃~150℃,可在125℃~150℃的高温环境下稳定运行,满足新能源汽车发动机舱、车载终端的高温工作需求。

需要注意的是,CPU的“表面温度”与“核心温度”存在差异,通常核心温度会比表面温度高10℃~20℃,测试与实际使用中,需以核心温度为参考标准,避免因表面温度误判,导致CPU过热损坏。

四、为什么CPU芯片需要做功能测试和老化测试?

CPU作为电子设备的核心器件,其性能、稳定性直接决定设备的运行效果与使用寿命。功能测试与老化测试,是CPU出厂前、研发阶段不可或缺的关键环节,二者相辅相成,分别从“功能准确性”和“长期可靠性”两个维度,确保CPU品质达标:

(一)功能测试:验证CPU“能正常工作”

功能测试的核心目的,是验证CPU的各项功能是否符合设计要求,确保CPU能正常执行运算、指令处理、数据传输等核心操作,筛选出因设计缺陷、制造误差导致的功能失效芯片。

CPU内部集成了数十亿个晶体管,制造过程中,任何一个晶体管的损坏、电路连接错误,都可能导致CPU功能失效(如无法执行指令、运算错误、数据传输异常)。通过功能测试,可模拟CPU的实际工作场景,测试其运算速度、指令兼容性、多任务处理能力、外设接口兼容性等核心功能,确保每一颗出厂的CPU都能正常工作,避免不合格产品流入市场,导致终端设备故障。

(二)老化测试:验证CPU“能长期稳定工作”

老化测试的核心目的,是模拟CPU长期使用过程中的工作环境,通过施加持续的电应力和环境应力,加速CPU的老化过程,提前暴露潜在缺陷(如晶体管老化、参数漂移、散热不良),验证CPU的长期可靠性和使用寿命。

CPU在长期运行过程中,会受到温度、电压、负载等因素的影响,晶体管会逐渐老化,导致性能下降、参数漂移,严重时会出现失效。老化测试通过模拟极端工作环境(如高温、高负载),缩短CPU的老化周期,提前筛选出早期失效的芯片,确保CPU在设计寿命内(通常5~10年),能稳定工作,避免终端设备在使用过程中,因CPU老化失效而出现故障,降低售后成本。

简单来说,功能测试是“检验CPU能不能用”,老化测试是“检验CPU能用多久”,二者缺一不可,共同构成CPU品质管控的核心环节。

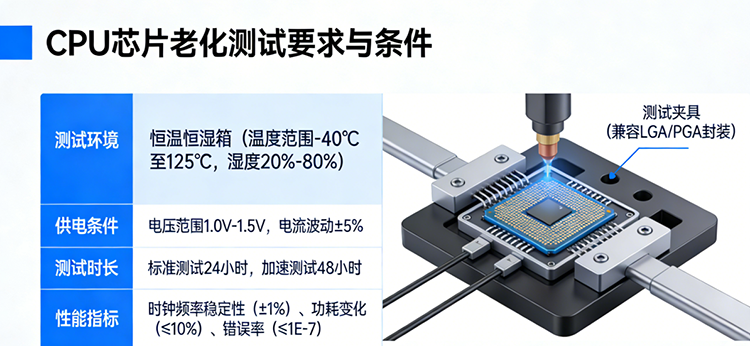

五、CPU芯片老化测试的要求和条件

CPU芯片的老化测试,核心是“模拟长期使用场景,加速老化过程”,测试要求和条件需贴合CPU的实际应用场景,兼顾“真实性”和“高效性”,核心要求与条件如下,同时结合谷易电子测试座的适配场景

(一)核心测试要求

1. 全覆盖性:老化测试需覆盖CPU的全工作负载范围(待机、轻负载、满负载),确保不同负载下,CPU的老化性能都能得到验证;

2. 真实性:模拟CPU实际使用中的环境应力(温度、电压)和电应力(负载、频率),确保老化测试结果能真实反映CPU的长期可靠性;

3. 高效性:通过加速老化(如提高温度、加大负载),缩短测试周期,在短期内完成长期老化验证,提升测试效率;

4. 可监测性:老化测试过程中,需实时监测CPU的核心参数(温度、电压、电流、运算速度),及时捕捉参数漂移、失效等异常情况。

(二)具体测试条件

1. 环境应力条件(温度):根据CPU的类型设定,消费级CPU老化温度通常为85℃±2℃,工业级CPU为125℃±2℃,车载级CPU为150℃±2℃;部分严苛测试,会加入高低温循环(-40℃~150℃),模拟极端环境下的老化过程。

2. 电应力条件:

(1)电压:施加CPU的额定工作电压,部分场景可施加1.1倍额定电压,模拟实际使用中的电压波动,加速老化;

(2)负载:采用满负载运行模式,让CPU持续处于高速运算状态,最大化模拟长期高负载使用场景;

(3)频率:采用CPU的额定运行频率,部分测试可适当超频,加速晶体管老化。

3. 测试时间:根据CPU的设计寿命和应用场景设定,常规老化测试时间为1000~2000小时,消费级CPU可缩短至500小时,工业级、车载级CPU需延长至2000小时以上;老化测试过程中,每24小时记录一次CPU的核心参数,观察参数变化趋势。

4. 散热条件:老化测试过程中,需模拟实际使用中的散热场景(如风冷、水冷),确保CPU的温度稳定在设定的老化温度范围内,避免因散热不足导致CPU过热损坏,影响测试结果。

六、CPU芯片测试座socket案例应用:适配老化与功能测试需求

谷易电子作为半导体测试器件领域的专业解决方案厂家,深耕CPU测试领域多年,针对CPU芯片的功能测试与老化测试需求,研发了一系列CPU专用测试座socket,凭借高频适配、高温稳定、高接触精度等优势,广泛应用于消费级、工业级、车载级CPU的测试场景,完美适配CPU老化测试的严苛条件。

CPU芯片测试座核心适配设计

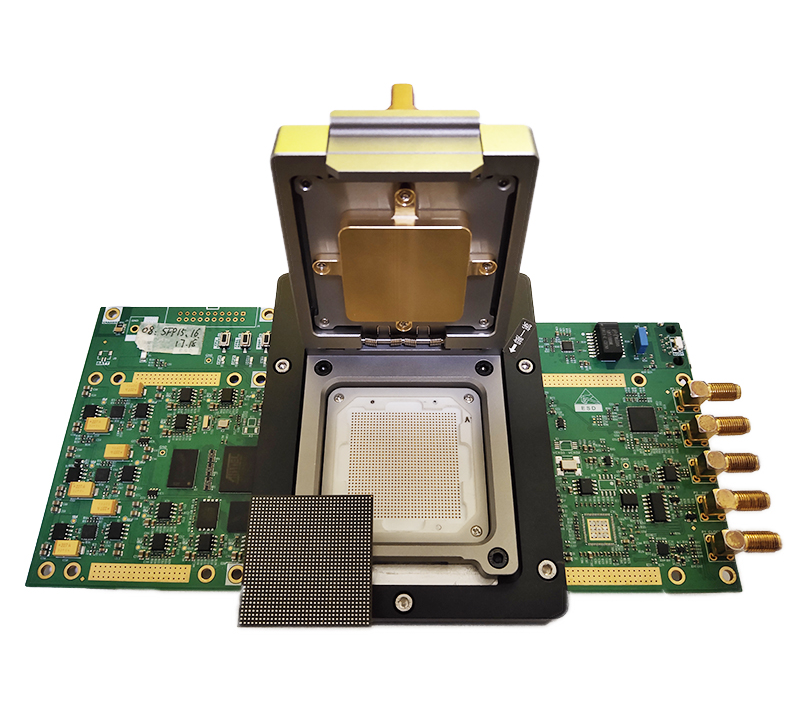

针对该工业级CPU的测试需求,谷易定制化研发了BGA512测试座,核心适配设计贴合功能测试与老化测试的严苛条件,精准解决测试痛点:

1. 高温老化适配:底座采用PEEK耐高温工程塑料,耐温范围-55℃~175℃,远超工业级CPU125℃的老化温度需求,在1000小时高温老化过程中,无变形、无老化现象;探针采用铍铜镀金材质,耐温≥200℃,抗氧化、耐腐蚀,接触电阻≤12mΩ,接触电阻波动<3%,确保高温、高负载老化过程中,接触稳定,避免因接触不良导致测试数据失真或CPU损坏。

2. 高频信号适配:采用7.45GHz双头高速探针,额定传输速率14.9Gbps,远超CPU3GHz的运行频率需求,特性阻抗精准匹配50Ω,寄生电感<0.08nH,寄生电容<0.08pF,减少高频信号衰减与串扰,确保功能测试中,运算速度、指令传输等参数测试精准,测试误差≤0.5%。

3. 功能与老化一体化适配:测试座可同时适配功能测试与老化测试,无需更换测试座,减少测试流程;支持与ATE自动化测试设备、高低温老化箱无缝对接,实现功能测试与老化测试的自动化操作,实时监测CPU的温度、电压、运算速度等参数,及时捕捉参数漂移、失效等异常,支持数据实时记录与报表生成,方便后续追溯。

4. 批量测试适配:采用多工位设计(32工位),可同时完成32颗CPU的功能测试与老化测试,大幅提升测试效率,适配批量生产需求;探针采用浮动阵列设计,可补偿±30μm的CPU焊球偏移,确保512pin高密度引脚精准接触,接触不良率降至0.01%以下。

CPU芯片发热的本质,是晶体管运算过程中的能量损耗,其发热程度与运行负载、频率、制造工艺密切相关;而CPU的耐高温极限,根据应用场景不同存在差异,消费级、工业级、车载级CPU的安全温度范围各有不同,超过临界温度会导致性能下降甚至损坏。

功能测试与老化测试,是保障CPU品质的关键环节——功能测试验证CPU“能正常工作”,老化测试验证CPU“能长期稳定工作”,二者缺一不可。CPU老化测试需贴合实际应用场景,通过施加合理的环境应力与电应力,加速老化过程,提前暴露潜在缺陷,确保CPU的长期可靠性。
