模拟芯片与逻辑芯片（数字逻辑芯片）是两大核心品类，二者相辅相成，共同构成电子设备的“大脑”与“神经”——模拟芯片负责感知、转换真实世界的连续信号，逻辑芯片负责处理、运算离散的数字信号，二者的设计、性能、封装及测试要求均存在显著差异。

一、什么是模拟芯片？

模拟芯片，全称模拟集成电路（Analog IC），是一种能够处理、放大、转换连续模拟信号的半导体器件，核心作用是“连接真实世界与数字世界”——将自然界中连续变化的物理信号（如声音、光线、温度、电压、电流）转换为可处理的电信号，或反之将数字信号转换为模拟信号，广泛应用于电源管理、信号放大、传感器接口、射频通信等场景，是电子设备不可或缺的“信号转换器”。

与逻辑芯片的离散数字信号不同，模拟芯片处理的信号具有“连续性”，例如麦克风采集的声音信号、温度传感器采集的温度信号，其数值会在一定范围内平滑变化，因此模拟芯片需具备高精度、高稳定性、低噪声的核心特性，才能确保信号转换的准确性，避免信号失真。常见的模拟芯片包括运算放大器（Op-Amp）、电源管理芯片（PMIC）、模数转换器（ADC）、数模转换器（DAC）、射频芯片等。

二、模拟芯片与逻辑芯片的核心区别

模拟芯片与逻辑芯片的差异，本质源于二者处理的信号类型不同，进而延伸到核心特点、封装pin脚、测试类型及要求的全方位区别。

（一）核心特点差异

1. 模拟芯片核心特点

模拟芯片以“处理连续模拟信号”为核心，侧重信号的精准转换与放大，核心特点体现在三个方面：一是高精度，需精准控制信号的幅度、频率、相位，误差需控制在极低范围（如ADC芯片的转换精度可达16位以上），确保信号转换的真实性；二是高稳定性，在不同温度、电压环境下，性能参数（如放大倍数、输出电压）波动小，适配-40℃~150℃的宽温场景，满足工业、车载等严苛应用需求；三是低噪声，模拟信号易受外界干扰，芯片需具备优异的噪声抑制能力，减少干扰信号对输出信号的影响，例如运算放大器的输入失调电压需控制在mV级甚至μV级。

此外，模拟芯片的设计难度较高，需兼顾电路的线性度、功耗与抗干扰能力，对设计工程师的经验要求极高，且产品迭代速度较慢，一款成熟的模拟芯片可稳定量产10年以上，适配场景相对固定。

2. 逻辑芯片核心特点

逻辑芯片，又称数字逻辑芯片，以“处理离散数字信号”为核心，侧重信号的运算、存储与控制，核心特点体现在三个方面：一是高速度，需快速处理二进制数字信号（0和1），运算速度可达GHz级别，适配CPU、FPGA、MCU等高速运算场景；二是高集成度，芯片内部集成大量晶体管（可达数十亿颗），引脚数量多，可实现复杂的逻辑运算与数据处理；三是标准化，产品规格、接口相对统一，迭代速度快，需跟上数字电路的升级节奏，适配不同场景的算力需求。

逻辑芯片的设计侧重逻辑架构的优化，追求运算效率与集成度，抗干扰能力相对较弱，信号处理的准确性依赖于数字编码的完整性，无需像模拟芯片那样严格控制信号的连续波动。

（二）封装pin脚差异

封装pin脚的设计的与芯片的功能、功耗、信号类型直接相关，模拟芯片与逻辑芯片的pin脚在数量、布局、功能上差异显著，具体如下：

1. 模拟芯片封装pin脚特点

模拟芯片的pin脚数量相对较少，通常为4~64pin，核心原因是其功能相对单一（如运算放大器仅需电源脚、输入脚、输出脚），无需大量pin脚实现复杂逻辑。pin脚布局侧重“信号隔离”，模拟信号易受干扰，因此电源脚、输入脚、输出脚会分开布局，避免不同信号之间的串扰；同时，pin脚多采用“大间距”设计（常规0.5~1.0mm），减少相邻pin脚的信号干扰，部分高端模拟芯片（如射频模拟芯片）会采用屏蔽封装，进一步提升抗干扰能力。

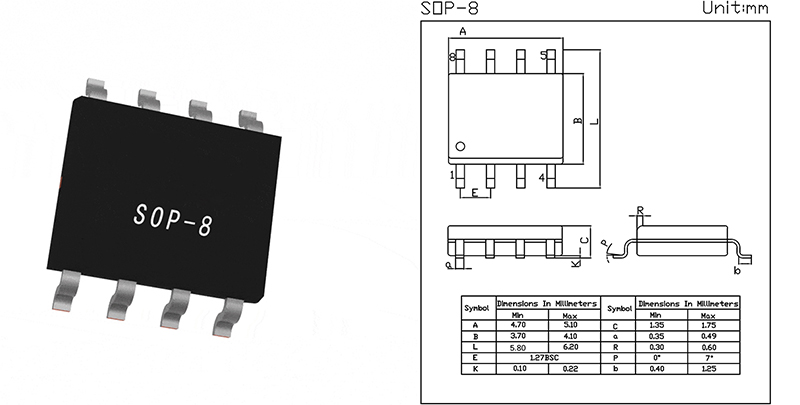

常见的模拟芯片封装类型有SOP（小外形封装）、SOIC（小外形集成电路封装）、TO-220（功率封装，适配电源管理类模拟芯片）、QFN（无引脚封装，适配小型化模拟芯片），例如谷易电子针对模拟芯片测试设计的SOP8测试座，适配8pin模拟芯片，pin脚间距0.65mm，完美匹配模拟芯片的封装特点。

2. 逻辑芯片封装pin脚特点

逻辑芯片的pin脚数量较多，通常为64~1000pin以上，核心原因是其高集成度，需大量pin脚实现数据输入、输出、控制与电源供给，例如FPGA芯片的pin脚数量可达数百甚至上千个。pin脚布局侧重“高密度”，采用小间距设计（常规0.3~0.8mm），最大化利用封装空间，适配高集成度的需求；pin脚功能相对统一，多为数据脚、地址脚、控制脚，无需严格的信号隔离布局（数字信号抗干扰能力较强）。

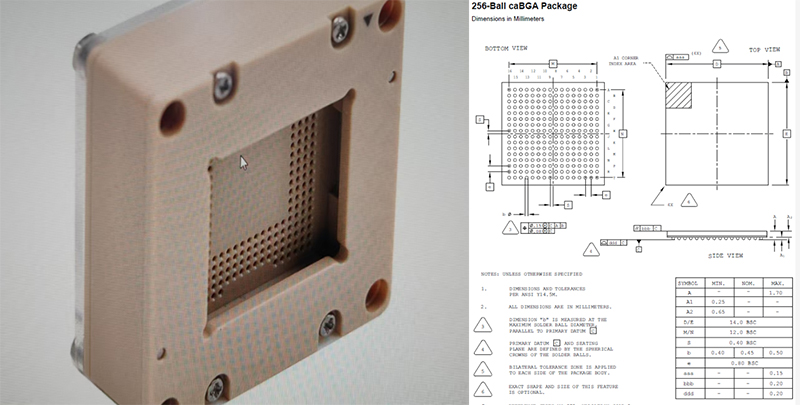

常见的逻辑芯片封装类型有QFP（四方扁平封装）、BGA（球栅阵列封装）、LGA（焊盘网格阵列封装），例如谷易电子针对逻辑芯片测试设计的BGA256测试座，适配256pin逻辑芯片，pin脚间距0.8mm，满足高密度pin脚的测试需求。

（三）测试类型及要求差异

测试的核心目的是验证芯片性能是否符合设计要求，由于模拟芯片与逻辑芯片的功能、特点不同，其测试类型、测试重点及要求也存在显著差异，这也是测试座设计的核心依据，具体如下：

1. 模拟芯片测试类型及要求

模拟芯片的测试核心是“验证信号转换的精准性、稳定性与低噪声”，测试类型以“直流参数测试、交流参数测试”为主，核心要求如下：

（1）测试类型：① 直流参数测试：测试芯片的静态工作参数，如输入失调电压、输出电压、静态电流、电源电压范围，确保芯片在静态工作时性能稳定；② 交流参数测试：测试芯片的动态性能，如放大倍数、带宽、转换速率、噪声系数，确保芯片处理连续信号时无失真；③ 环境可靠性测试：测试芯片在高低温、湿度环境下的性能波动，验证宽温适配能力，满足工业、车载等场景需求。

（2）核心测试要求：一是高精度，测试设备的精度需高于芯片本身，例如测试输入失调电压时，测试仪器的精度需达到μV级；二是低干扰，测试环境需具备电磁屏蔽功能，测试链路需减少噪声干扰，避免影响测试数据；三是稳定性，测试过程中需保持电源、温度等测试条件稳定，确保测试数据的一致性。

2. 逻辑芯片测试类型及要求

逻辑芯片的测试核心是“验证逻辑运算的准确性、运算速度与集成功能”，测试类型以“逻辑功能测试、时序测试”为主，核心要求如下：

（1）测试类型：① 逻辑功能测试：验证芯片的逻辑运算能力，如与、或、非、触发器、计数器等功能，确保芯片能准确执行预设的逻辑指令；② 时序测试：测试芯片的运算速度、信号传输延迟、建立时间、保持时间，确保芯片在高频工作时逻辑运算准确；③ 边界扫描测试：针对高密度pin脚芯片，测试pin脚的连接完整性，排查接触不良、短路等问题。

（2）核心测试要求：一是高速度，测试设备需匹配芯片的运算速度，支持GHz级别的高速信号测试；二是高兼容性，测试座需适配高密度pin脚的精准接触，避免因接触不良导致逻辑运算错误；三是批量测试能力，逻辑芯片量产规模大，测试需支持批量自动化测试，提升测试效率。

三、谷易电子模拟芯片与逻辑芯片测试座socket案例应用

作为半导体测试器件领域的专业解决方案提供商，针对模拟芯片与逻辑芯片的测试差异，定制化研发了对应的测试座socket，凭借精准适配、高稳定性、低干扰等优势，广泛应用于两类芯片的研发测试与量产测试。

（一）案例一：模拟芯片（运算放大器SOP8封装）测试

案例背景：某半导体企业研发的SOP8封装运算放大器（模拟芯片），核心参数：输入失调电压≤10μV，放大倍数≥100dB，工作温度范围-40℃~125℃，主要应用于工业传感器信号放大场景，需完成直流参数、交流参数及环境可靠性测试，确保芯片的高精度与低噪声性能。该企业在测试过程中，面临测试链路噪声干扰大、测试数据失真、宽温测试中接触不良等痛点，

（二）案例二：逻辑芯片（BGA256封装MCU）测试

案例背景：某半导体企业研发的BGA256封装MCU（逻辑芯片），核心参数：运算速度1GHz，pin脚数量256个，pin脚间距0.8mm，主要应用于高端车载电子场景，需完成逻辑功能、时序测试及批量测试，确保芯片的高速度与逻辑运算准确性。该企业在测试过程中，面临高密度pin脚接触不良、时序测试信号衰减、批量测试效率低等痛点。。

模拟芯片与逻辑芯片作为半导体产业的两大核心品类，虽功能互补，但在核心特点、封装pin脚、测试类型及要求上存在显著差异，这种差异决定了二者的设计逻辑、应用场景及测试方案的不同——模拟芯片是“信号转换器”，侧重精准与稳定；逻辑芯片是“运算控制器”，侧重速度与集成。
