高性能射频收发芯片作为无线信号接收与发射的核心载体，其性能优劣直接决定无线通信链路的稳定性、传输速率与抗干扰能力。射频收发芯片的测试工作核心是验证其高频特性、功率性能、信号完整性等关键指标，其中频率范围、发射功率作为核心参数，直接影响芯片的应用场景适配性。

一、高性能射频收发芯片核心特点（聚焦频率与发射功率）

高性能射频收发芯片凭借高集成度、宽频适配、高功率精度等优势，广泛应用于各类无线通信场景，其核心特点围绕频率范围、发射功率展开，同时兼顾接收灵敏度、抗干扰性等辅助特性，形成完整的高频性能体系，具体如下：

（一）频率范围：宽频覆盖，适配多场景需求

频率范围是射频收发芯片的核心指标，决定芯片可适配的通信频段，高性能射频收发芯片普遍具备宽频覆盖能力，可满足不同领域的差异化需求，按应用场景可分为三大类：

1. 民用消费级场景：主要覆盖Sub-6GHz 5G频段（700MHz~6GHz）、WiFi频段（2.4GHz、5GHz）、蓝牙频段（2.400~2.483GHz），部分芯片可延伸至10GHz以内，适配智能手机、智能穿戴、物联网终端等设备。例如XL2422射频SOC芯片，工作频段覆盖2.400~2.483GHz世界通用ISM频段，支持多速率数据传输，适配各类民用无线设备。这类芯片频率步进精度高（通常可达0.1Hz~1MHz），频率误差≤0.1ppm，确保信号传输的稳定性，满足日常通信的低误码需求。

2. 工业级场景：覆盖30MHz~3GHz宽频域，部分高端芯片可延伸至18GHz，适配工业物联网、无线测控、专网通信等场景，支持20kHz至60MHz可调谐通道带宽，可实现多通道多载波多模传输。例如高芯思通QM-RF2366射频收发芯片，工作频段横跨30MHz至3GHz，支持快速跳频，适配无人装备通信、应急通信等工业场景，具备优异的抗干扰能力。

3. 军工/航空航天场景：频率范围可覆盖1GHz~40GHz，甚至更高的毫米波频段（28GHz、60GHz），适配雷达、卫星通信、电子对抗等场景，要求频率稳定性极高，可在极端环境下保持频率漂移≤0.01ppm，满足严苛的通信精度需求，同时具备快速跳频能力（如20000次/秒），提升抗干扰性能。

此外，高性能射频收发芯片普遍支持频率可配置，通过软件编程即可切换工作频段，无需硬件改动，适配多场景复用需求，其内置的小数分频频率综合器，可实现精准的频率调节，进一步提升频率适配的灵活性与精度。

（二）发射功率：精准可控，兼顾传输距离与功耗

发射功率是决定射频信号传输距离与穿透能力的关键指标，高性能射频收发芯片的发射功率具备“高输出、高精度、可调节”的特点，同时兼顾低功耗需求，具体表现为：

1. 功率输出范围广：民用级芯片发射功率通常为-40dBm~24dBm，可根据通信距离灵活调节，例如XL2422芯片最大发射功率可达8dBm，满足短距离无线通信需求；工业级、军工级芯片发射功率可提升至30dBm以上，部分芯片发射端为双通道设计，最大输出功率≥9dBm，可实现远距离信号传输，适配工业测控、雷达等场景，同时杂散抑制≥60dB，避免对其他信号造成干扰。

2. 功率精度高：发射功率误差≤±1dB，功率步进调节精度可达0.1dB，能够精准匹配不同通信场景的功率需求，避免功率过高导致的功耗浪费，或功率过低导致的信号传输不稳定。例如QM-RF2366芯片发射端EVM≤-40dB，功率控制精度优异，满足严苛的通信质量要求，同时具备动态功率调节能力，可根据链路质量实时调整输出功率。

3. 低功耗优化：在保证发射功率的同时，通过优化芯片架构（如采用CMOS工艺），降低空闲状态与工作状态的功耗，民用级芯片发射模式功耗可控制在10~50mA，休眠模式功耗可低至0.15mW，适配便携式物联网终端、可穿戴设备等低功耗场景；工业级、军工级芯片则通过动态功耗调节，在高功率发射与低功耗待机之间灵活切换，兼顾性能与续航。

（三）其他核心辅助特点

除频率范围与发射功率外，高性能射频收发芯片还具备以下辅助特点，保障测试与实际应用的可靠性：一是接收灵敏度高，民用级芯片接收灵敏度可达-90dBm以下，工业级、军工级芯片可低至-120dBm以下，例如XL2422芯片在125Kbps数据率下接收灵敏度可达-96.5dBm，能够捕捉微弱信号，提升抗干扰能力；二是抗干扰性强，具备优异的镜像抑制（≥60dB）、杂散抑制能力，可有效抵御外界电磁干扰，适配复杂电磁环境；三是高集成度，将射频开关、频率合成器、功率放大器（PA）、低噪声放大器（LNA）等模块集成于一体，简化测试与应用流程，同时缩小芯片体积，适配小型化设备需求。

二、高性能射频收发芯片测试核心需求与关键环节

高性能射频收发芯片的测试核心是验证其高频特性与功率性能，尤其是频率范围、发射功率的准确性与稳定性，同时兼顾接收灵敏度、抗干扰性等指标，确保芯片满足应用场景需求。测试过程需解决高频信号衰减、接触不良、干扰等痛点，其中测试座socket作为芯片与测试设备的连接载体，其性能直接影响测试精度与效率。

（一）核心测试需求

1. 频率指标测试：验证芯片的工作频率范围、频率步进精度、频率误差、跳频速度等，确保芯片在指定频段内稳定工作，频率漂移控制在标准范围内，例如验证芯片在30MHz~3GHz频段内的每一个步进频率，确保频率误差≤0.1ppm，跳频切换时间符合设计要求（如≤1μs）；同时测试频率合成器的稳定性，避免频率偏移导致的信号失真。

2. 发射功率测试：验证芯片的发射功率范围、功率精度、功率步进调节能力，以及杂散辐射、谐波失真等指标，确保发射功率符合设计要求，误差≤±1dB，杂散抑制、谐波抑制达标，避免对周边设备造成干扰。例如测试芯片在不同频段、不同功率档位下的输出功率，验证最大功率、最小功率及功率控制容差，确保满足3GPP等行业标准要求。

3. 其他关键指标测试：包括接收灵敏度、镜像抑制、噪声系数（≤4dB）、EVM（误差向量幅度）等，其中接收灵敏度需验证芯片捕捉微弱信号的能力，镜像抑制需≥60dB，EVM需≤-40dB，确保信号传输的完整性与准确性；同时需测试芯片在高低温环境下的性能稳定性，验证极端工况下频率与功率参数的漂移情况。

（二）测试关键环节与痛点

1. 高频信号传输：射频芯片测试频率可达40GHz以上，高频信号易衰减、易受干扰，需确保测试链路的阻抗匹配（通常为50Ω），减少信号反射与衰减，避免测试数据失真。这就要求测试座具备极低的寄生电感与寄生电容，确保高频信号的完整性。

2. 精准接触：芯片引脚间距小（如QFN封装引脚间距可低至0.35mm），测试过程中需确保测试座与芯片引脚的精准接触，接触电阻≤50mΩ，避免接触不良导致的信号中断、功率损耗，影响测试精度。尤其是多引脚射频芯片，需保证所有引脚接触稳定，避免出现个别引脚接触失效的情况。

3. 抗干扰防护：测试环境需具备电磁屏蔽功能，同时测试座需具备良好的屏蔽性能，减少外界电磁干扰对测试信号的影响，确保测试数据的准确性。此外，测试座需具备防静电功能，避免静电损坏芯片的敏感射频模块。

4. 多场景适配：需适配不同封装类型（如QFN、LCC、PLCC）、不同频率范围的射频芯片，测试座需具备通用性与灵活性，同时支持高低温测试（-55℃~150℃），适配工业级、军工级芯片的极端环境测试需求，确保在全温域内保持稳定的接触性能与信号传输质量。

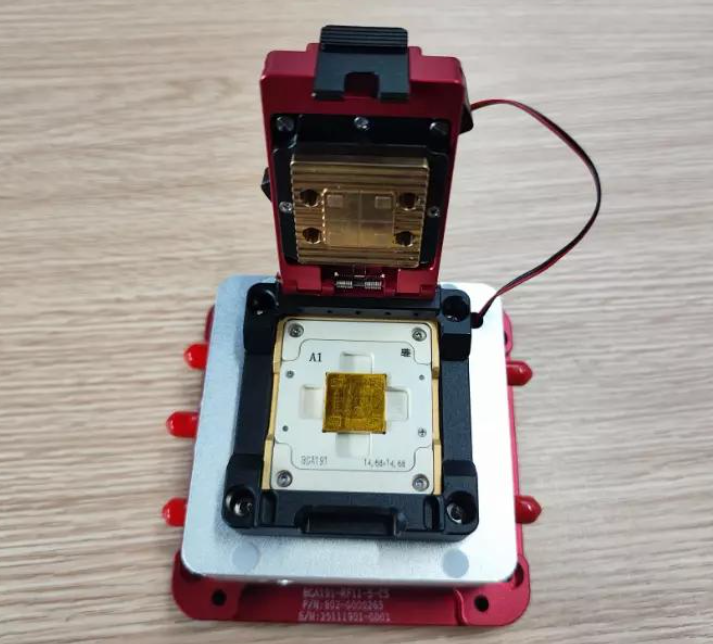

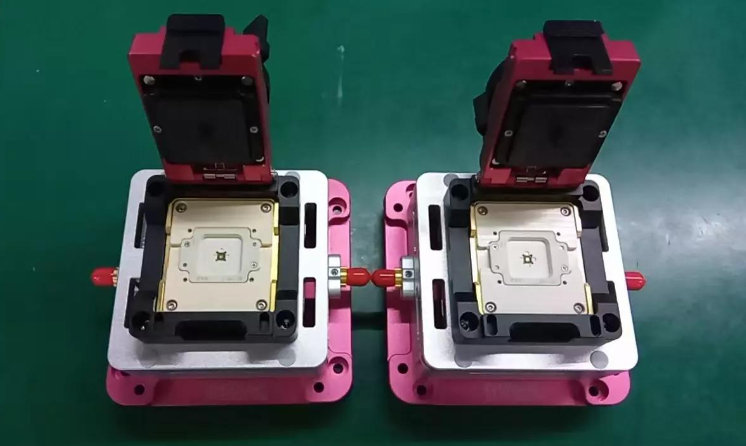

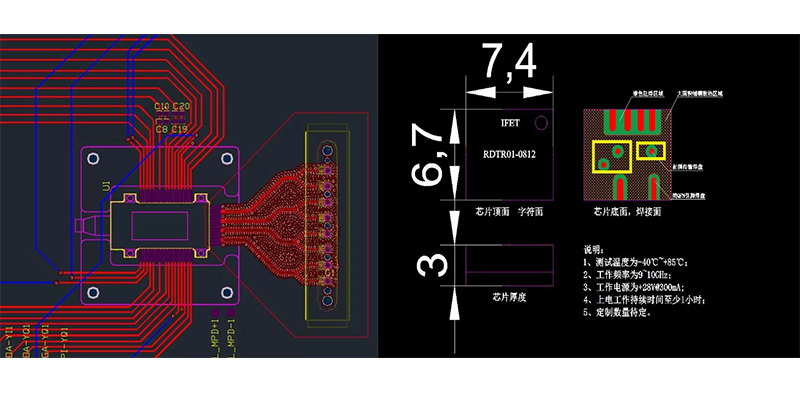

三、谷易电子射频芯片测试座socket案例应用

谷易电子作为半导体测试器件领域的专业解决方案提供商，针对高性能射频收发芯片的测试痛点，研发了一系列射频芯片测试座socket，凭借低寄生参数、高接触精度、宽频适配、抗干扰性强等优势，广泛应用于民用级、工业级、军工级射频芯片的研发测试与量产测试，尤其适配宽频、高功率射频芯片的测试需求。以下结合某工业级射频收发芯片（QFN封装，频率范围30MHz~3GHz，发射功率0~24dBm）的测试案例，详细说明其应用价值。

谷易电子射频芯片测试座socket核心优势（适配射频测试需求）

针对该工业级射频收发芯片的测试需求，谷易电子射频芯片测试座socket具备四大核心优势，完美匹配高频、高精度测试要求，解决测试痛点：

1. 宽频适配与低寄生参数：测试座采用低介电常数LCP材料，优化信号路径设计，寄生电感＜0.1nH，寄生电容＜0.1pF，特性阻抗精准匹配50Ω，适配30MHz~40GHz的宽频率范围，完全覆盖该芯片30MHz~3GHz的测试需求，可有效减少高频信号的反射与衰减，确保信号完整性，避免因寄生参数导致的测试数据失真。同时，测试座支持PCIe Gen6协议，插损＜2dB@56GHz，可适配更高频率射频芯片的测试需求，具备良好的扩展性。

2. 高接触精度与稳定性：采用铍铜镀金探针设计，探针硬度HV300以上，接触电阻≤15mΩ，插拔寿命＞1.5万次，可满足批量芯片测试需求；探针采用浮动结构设计，可补偿±30μm的芯片引脚偏移，确保QFN封装（0.35mm引脚间距）芯片的128根引脚均能精准接触，避免接触不良导致的功率损耗、信号中断。同时，探针采用同轴结构设计，进一步降低寄生参数，提升高频信号传输的稳定性，适配多引脚射频芯片的测试需求。

3. 抗干扰与防静电设计：测试座采用全金属屏蔽外壳，可有效屏蔽外界电磁干扰，减少干扰信号对测试数据的影响，确保在复杂电磁环境下测试数据的准确性；同时集成防静电保护电路，静电防护等级达到ESD 2kV，避免静电损坏芯片的射频模块（如PA、LNA），保障测试过程的安全性。此外，测试座的屏蔽结构可有效抑制杂散辐射，避免芯片发射的高频信号对测试设备造成干扰，提升测试精度。

4. 多场景适配与高效测试：测试座支持QFN、LCC、PLCC等多种封装类型，模块化设计可实现10分钟内切换封装类型，通用性强，无需为不同封装的芯片单独定制测试座；支持-55℃~150℃的高低温测试范围，可适配工业级、军工级芯片的极端环境测试需求，在高低温循环测试中，接触电阻波动＜5%，确保测试链路的稳定性。同时，测试座可与ATE自动化测试设备、矢量网络分析仪、信号发生器等无缝对接，实现批量芯片自动化测试，单日可完成20万颗芯片筛选，大幅提升测试效率，降低测试成本，不良率可控制在10ppm以下。

高性能射频收发芯片的频率范围、发射功率等核心特点，决定了其应用场景的适配性与通信性能的稳定性，而精准、高效的测试工作，是保障芯片性能达标的关键环节。随着5G、物联网、军工电子等领域的快速发展，射频芯片正朝着宽频化、高功率、高精度、小型化方向发展，对测试技术与测试器件的要求也不断提升，尤其是高频信号传输、精准接触、抗干扰等方面的需求，成为测试工作的核心难点。

谷易电子射频芯片测试座socket的案例应用表明，优质的测试座是解决射频芯片测试痛点、提升测试精度与效率的核心支撑。其宽频适配、低寄生参数、高接触精度、抗干扰性强等优势，完美适配高性能射频收发芯片的测试需求，无论是民用级、工业级还是军工级芯片，都能提供可靠的测试解决方案，助力企业缩短研发周期、降低测试成本、提升芯片质量。
