随着运动相机、投影仪等消费电子与工业设备的迭代升级，光学传感器芯片的性能要求持续提升，不仅需具备优良的人眼匹配频谱响应、低功耗、宽动态范围，还需在工作温度范围内保持一致的线性度，同时通过动态增益调节，确保全光照条件（含低照度）下的最佳分辨率。作为连接光学传感器芯片与测试系统的核心载体，测试座的性能直接决定测试数据的准确性与可靠性，谷易电子光学传感器芯片测试座凭借专属设计，精准适配芯片特性与封装要求，为芯片测试提供高效、稳定的协同支撑。

光学传感器芯片的测试核心的是“还原实际应用场景，精准验证性能指标”，需围绕其核心特性，结合运动相机的动态拍摄、投影仪的画质输出等场景需求，构建全面的测试体系；而OLGA6-2*2封装作为适配中小尺寸光学传感器的主流封装形式，其结构特点直接影响测试座的设计与测试效率，二者与谷易电子测试座的协同，可实现“封装适配、性能精准验证、测试效率提升”的三重目标。

一、光学传感器芯片的核心特性与适用场景

光学传感器芯片是运动相机、投影仪等设备的“视觉核心”，其性能直接决定设备的成像质量、功耗表现与环境适应性，核心特性贴合场景需求，具体如下：

优良的频谱响应（人眼响应）：匹配人眼对可见光的感知范围（380nm~780nm），确保运动相机拍摄画面色彩真实、投影仪投射画质贴合人眼视觉习惯，避免色彩失真、亮度偏差。

低功耗：适配运动相机续航需求、投影仪长期运行场景，在保证性能的前提下，降低芯片功耗，延长设备使用时长。

宽动态范围：应对运动相机户外强光、室内弱光的复杂光照切换，以及投影仪不同环境下的投射需求，确保在强光不溢白、弱光不模糊，还原细节。

工作温度范围内一致的线性度：在设备常规工作温度（-10℃~60℃）内，确保芯片输出信号与光照强度呈线性对应，避免因温度变化导致成像偏差、画质波动。

动态增益调节：可根据光照强度自动调整增益，在低照度环境（如夜间运动拍摄、昏暗环境投影）下提升信号强度，在强光环境下抑制增益，确保全光照条件下的最佳分辨率与画质稳定性。

基于上述特性，光学传感器芯片广泛应用于运动相机（负责动态成像、环境光感知）、投影仪（负责画面采集、亮度调节）等场景，其测试需紧密结合这些场景的实际工况，确保芯片性能符合应用需求。

二、光学传感器芯片的核心测试要求（结合谷易电子测试座协同应用）

光学传感器芯片的测试需围绕其核心特性展开，覆盖“光、电、温”三大维度，拒绝“仅验证导通”的片面测试，确保测试数据贴合实际应用场景。谷易电子光学传感器芯片测试座针对芯片特性与测试需求，通过专属设计实现与测试流程的深度协同，精准解决测试中的痛点，以下是核心测试要求及协同应用亮点：

（一）频谱响应（人眼响应）测试

核心要求：验证芯片在380nm~780nm可见光范围内的频谱响应曲线，确保与标准人眼响应曲线的偏差≤5%，避免色彩失真；同时测试芯片对不同波长光线的灵敏度，确保在全可见光波段的响应一致性，适配运动相机、投影仪的色彩还原需求。

协同应用亮点：谷易电子测试座采用高透光率绝缘外壳，搭配精准的光学对准结构，可避免测试座遮挡光线、干扰光学信号，确保测试光线精准照射芯片感光区域；同时，测试座内置低干扰信号传输链路，可精准采集芯片的频谱响应信号，减少信号损耗与干扰，使频谱响应测试偏差控制在3%以内，为色彩还原性能验证提供精准数据支撑。适配运动相机芯片的色彩精准度测试与投影仪芯片的画质校准测试，大幅提升测试准确性。

（二）低功耗测试

核心要求：测试芯片在不同工作模式（休眠、正常工作、高增益模式）下的功耗，确保正常工作模式功耗≤10mW，休眠模式功耗≤1mW，贴合运动相机续航、投影仪长期运行的低功耗需求；同时验证功耗稳定性，避免因功耗波动影响设备使用体验。

协同应用亮点：谷易电子测试座采用低接触阻抗设计（接触阻抗≤3mΩ），搭配镀金探针，可有效降低测试过程中的额外功耗损耗，确保测试数据真实反映芯片本身功耗；测试座支持多模式切换测试，可同步采集不同工作模式下的功耗数据，且具备功耗波动实时监测功能，可精准捕捉功耗异常，助力芯片低功耗优化。针对运动相机芯片的休眠功耗测试，可快速完成多批次芯片的功耗筛查，提升测试效率。

（三）宽动态范围与动态增益测试

核心要求：测试芯片的动态范围（需达到60dB以上），验证在强光（10000lux）、弱光（1lux以下）及明暗切换场景下的成像表现；同时测试动态增益调节能力，确保低照度环境下增益调节平滑，无噪点增加，强光环境下增益抑制有效，无画面溢白，保障全光照条件下的最佳分辨率。

协同应用亮点：谷易电子测试座支持光照强度梯度调节测试，可配合光学测试设备，模拟不同光照场景，同步采集芯片的输出信号与增益调节数据；测试座的高频信号传输能力，可精准捕捉动态增益调节过程中的信号变化，避免因信号延迟、干扰导致的测试失真，确保动态范围测试误差≤2dB，增益调节平滑度符合设计要求。适配运动相机芯片的户外/夜间拍摄场景测试，以及投影仪芯片的不同环境投射测试，精准验证芯片的环境适应性。

（四）工作温度范围内的线性度测试

核心要求：在芯片常规工作温度范围（-10℃~60℃）内，分梯度测试芯片输出信号与光照强度的线性关系，确保线性度误差≤3%，避免因温度变化导致成像偏差、画质波动，适配运动相机户外低温、投影仪长期运行高温的工况需求。

协同应用亮点：谷易电子测试座采用耐高温、低热膨胀系数（CTE）材料，可在-10℃~80℃温度范围内保持结构稳定，无变形、无接触不良；测试座内置温度传感器，可实时监测测试过程中的座体与芯片温度，确保测试温度与设定温度一致，同时搭配精准的信号采集链路，可精准捕捉不同温度下的线性度数据，验证芯片在全工作温度范围内的性能稳定性。针对投影仪芯片长期高温运行的线性度测试，可有效避免测试座温度形变导致的测试误差。

（五）其他关键测试要求

除上述核心测试外，还需完成分辨率测试（确保芯片输出画面的像素清晰度符合设计要求）、噪声测试（低照度环境下噪声≤5mV）、响应速度测试（适配运动相机动态拍摄，响应时间≤10μs）等。谷易电子测试座可与各类光学、电学测试设备无缝对接，支持多参数同步采集，减少测试设备切换带来的效率损耗，同时其高接触稳定性，可确保多批次芯片测试的数据一致性，提升测试效率与可靠性。

三、光学传感器芯片OLGA6-2*2封装的特点及谷易电子测试座适配优势

OLGA（Organic Land Grid Array，有机焊盘栅格阵列）6-2*2封装是光学传感器芯片的主流中小尺寸封装形式，适配运动相机、投影仪等小型化设备的安装需求，其核心特点与谷易电子测试座的适配优势如下，实现“封装精准适配、测试高效稳定”：

（一）OLGA6-2*2封装核心特点

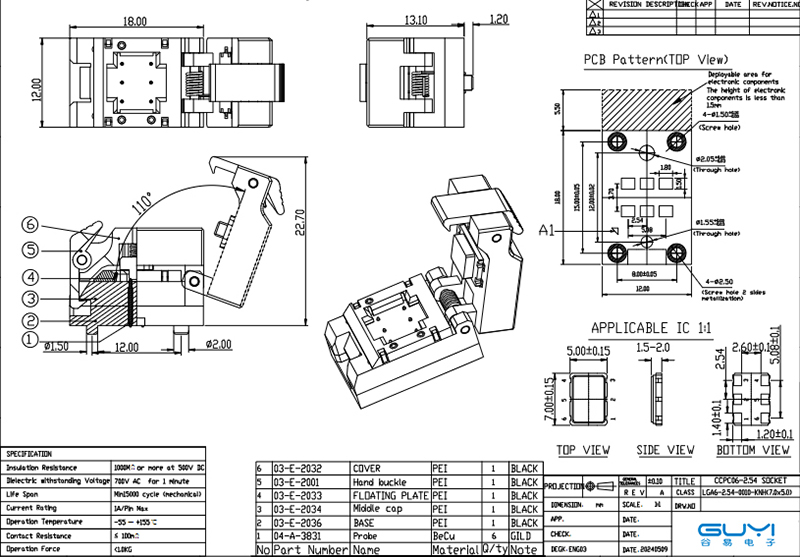

小型化结构，适配设备集成：封装尺寸为2mm×2mm，引脚数量为6个，采用栅格阵列布局，体积小巧，可有效节省电路板空间，适配运动相机、投影仪等小型化设备的内部集成需求，兼顾芯片性能与设备小型化设计。

高封装精度，提升信号传输稳定性：采用高精度有机基板，引脚间距均匀，封装平整度高（偏差≤2μm），可减少引脚接触不良风险，同时降低信号传输过程中的寄生参数，确保光学传感器芯片的电信号与光学信号传输稳定，避免信号失真。

良好的散热性能，适配长期工作：封装基板采用高导热有机材料，可快速导出芯片工作过程中产生的热量，避免芯片因过热导致性能衰减，适配投影仪长期运行、运动相机高强度拍摄的工况需求。

易焊接、易测试，提升量产效率：封装引脚布局合理，焊接难度低，可提升芯片量产焊接效率；同时封装结构标准化，便于测试座精准对接，为批量测试提供便利，降低量产测试成本。

（二）谷易电子测试座对OLGA6-2*2封装的适配优势（协同应用亮点）

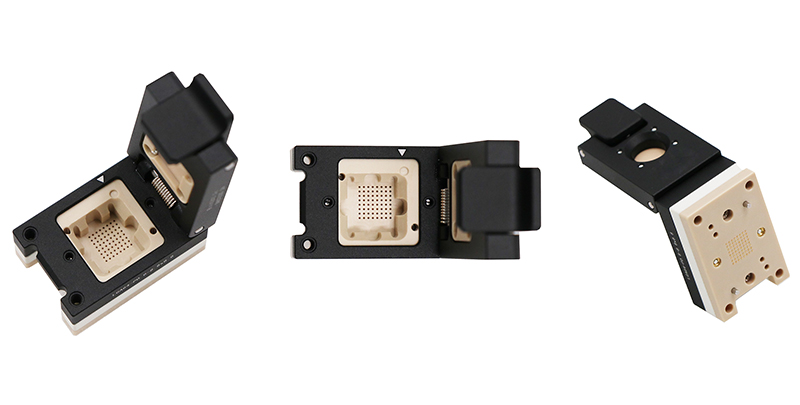

精准定位，适配小型化封装：谷易电子OLGA6-2*2专用测试座采用高精度定位结构，定位精度≤1μm，可精准对接2mm×2mm的封装尺寸，确保探针与芯片引脚精准接触，避免因定位偏差导致的测试失败；同时测试座体积小巧，适配小型化芯片的测试场景，可灵活集成于各类测试设备中。

探针优化，匹配封装引脚特性：针对OLGA6-2*2封装的栅格阵列引脚布局，测试座采用定制化微型镀金探针，探针直径适配引脚尺寸，接触压力均匀（0.5~1.0N），可有效避免引脚损伤，同时确保接触阻抗稳定（≤3mΩ），减少信号传输损耗，适配芯片的低功耗、高频信号传输测试需求。

结构稳定，适配封装散热特性：测试座采用与OLGA6-2*2封装匹配的高导热基板，可同步导出芯片测试过程中产生的热量，配合测试座的散热槽设计，确保芯片测试过程中温度稳定，避免因散热不良导致的测试数据失真，贴合封装的散热优势，进一步提升测试可靠性。

批量适配，提升量产测试效率：测试座支持多通道并行测试，可同时完成多颗OLGA6-2*2封装芯片的测试，探针插拔寿命≥50万次，适配芯片量产测试需求；同时测试座可快速拆卸、更换，便于维护，大幅降低量产测试的时间成本与人力成本。

四、谷易电子测试座的协同应用价值与实际案例

谷易电子光学传感器芯片测试座的核心价值，在于“精准适配、高效验证、稳定可靠”，其与光学传感器芯片、OLGA6-2*2封装的深度协同，不仅解决了小型化封装测试定位难、信号干扰大、散热不良等痛点，还提升了测试效率与数据准确性，为芯片研发验证与量产交付提供有力支撑。

实际应用案例中，某运动相机厂商在OLGA6-2*2封装光学传感器芯片量产测试中，采用谷易电子专用测试座，实现了频谱响应、低功耗、动态增益等多参数同步测试，测试效率提升40%，测试数据偏差控制在3%以内，有效筛除不合格芯片，降低量产不良率；某投影仪厂商在芯片研发阶段，借助谷易电子测试座的温度适配能力，精准验证了芯片在不同温度下的线性度，优化了芯片的温度补偿算法，使投影仪在高温长期运行下的画质稳定性提升25%。

此外，谷易电子测试座还具备良好的兼容性，可适配不同厂商的OLGA6-2*2封装光学传感器芯片，无需额外调试，可快速投入测试，进一步降低研发与量产测试成本。

光学传感器芯片的测试要求围绕其核心特性与运动相机、投影仪等应用场景展开，需实现“光、电、温”三维全面验证，确保频谱响应、低功耗、宽动态范围、线性度、动态增益等指标符合设计要求；OLGA6-2*2封装凭借小型化、高精度、高散热的特点，成为中小尺寸光学传感器芯片的主流选择，其封装特点直接决定了测试座的设计与适配要求。

谷易电子光学传感器芯片测试座，通过精准的定位设计、低干扰信号传输、温度适配与封装适配优化，与光学传感器芯片、OLGA6-2*2封装深度协同，有效解决了测试过程中的定位偏差、信号干扰、散热不良、效率低下等痛点，为芯片研发验证与量产测试提供了稳定、高效的解决方案。未来，随着运动相机、投影仪等设备对光学传感器芯片性能要求的进一步提升，谷易电子将持续优化测试座设计，强化协同适配能力，助力光学传感器芯片实现更优的性能表现，推动相关设备产业的迭代升级。
