DDR内存颗粒作为电子设备存储核心，广泛应用于消费电子、工业控制、服务器、人工智能等多领域，其封装规格的差异直接决定了应用场景、性能上限与测试要求。78ball、96ball、82ball、102ball作为DDR系列内存颗粒的主流FBGA封装规格，因球数、引脚布局、封装尺寸不同，在高频性能、功耗、稳定性上存在显著差异，对测试的精准度、适配性、可靠性提出了差异化要求。

测试环节是保障DDR内存颗粒性能稳定、筛选早期失效产品的核心流程，高频高速下的信号完整性、宽温域适配、电流稳定性、长期老化可靠性，均是测试的核心重点。谷易电子深耕内存颗粒测试领域，针对78ball/96ball/82ball/102ball四种规格的封装差异与测试痛点，打造定制化DDR内存颗粒测试治具，精准适配各类测试条件，解决传统测试治具定位不准、接触不良、高频信号失真、温域适配不足等核心问题，为DDR内存颗粒从研发验证到量产交付提供全流程可靠支撑。

二、DDR系列78ball/96ball/82ball/102ball内存颗粒核心区别

78ball、96ball、82ball、102ball四种封装规格的DDR内存颗粒，核心差异集中在封装尺寸、球数布局、容量密度、性能参数上，直接决定其应用场景与测试需求，具体区别如下，兼顾不同DDR代际的共性特征与差异化适配[6]：

（一）核心规格差异

78ball内存颗粒：主要应用于DDR3代际，采用FBGA细间距封装，封装尺寸多为8mm×11.5mm或9mm×11.5mm，球间距1.0mm，引脚数78个，核心容量集中在256Mb-1Gb，主打中低容量、中低速场景，功耗较低（典型工作电压1.5V），多用于普通笔记本、台式机、入门级工业控制设备，是DDR3时代的基础封装规格。

96ball内存颗粒：覆盖DDR3、DDR4代际，封装尺寸约9mm×15.5mm或8mm×14mm，球间距1.0mm，引脚数96个，核心容量1Gb-4Gb，支持更高频率（DDR3可达1600MHz，DDR4可达3200MHz），功耗略高于78ball（DDR4典型电压1.2V），适配中高端笔记本、台式机、工业服务器，是应用最广泛的封装规格之一，部分高容量版本支持3DS堆叠技术[6]。

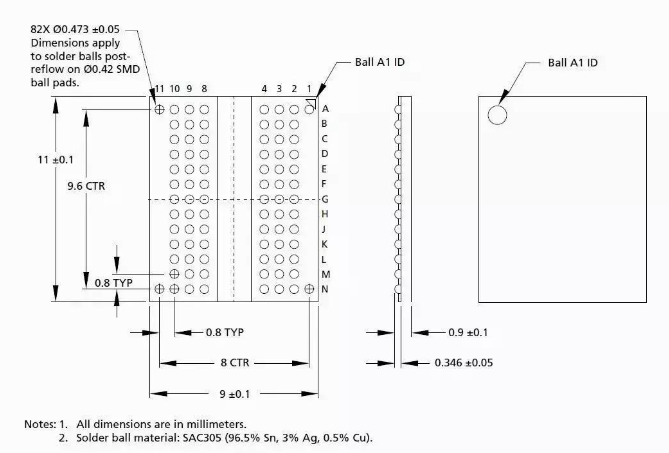

82ball内存颗粒：以DDR5代际为主，封装尺寸紧凑（约8mm×8mm），球间距0.8mm，引脚数82个，核心容量2Gb-4Gb，主打低功耗、小型化，典型工作电压1.1V，支持高频传输（可达7800MHz），多用于轻薄本、便携式电子设备、小型工业控制模块，是适配小型化场景的专用封装规格。

102ball内存颗粒：聚焦DDR4、DDR5高端型号，封装尺寸约10mm×10mm，球间距0.8mm，引脚数102个，核心容量4Gb-8Gb，支持高频高速传输（DDR5可达8400MHz），功耗适中，具备更强的信号传输能力与稳定性，多用于高端服务器、人工智能设备、工业级高可靠性设备，适配高容量、高频场景需求。

（二）关键性能与应用场景差异

四种规格的核心性能差异，直接决定了其测试条件的侧重点，具体对应如下：

频率上限：82ball（DDR5）＞102ball（DDR5）＞96ball（DDR4）＞78ball（DDR3），高频性能的差异的核心是引脚布局与封装工艺的不同，球数越多、球间距越小，高频信号传输的稳定性要求越高。

容量密度：102ball＞96ball＞82ball＞78ball，球数增加意味着可集成更多引脚，支撑更高容量的存储单元，同时对测试治具的探针对位精度要求大幅提升。

应用场景：78ball（入门级消费/工业）、96ball（通用消费/工业）、82ball（小型化消费/工业）、102ball（高端服务器/AI），场景差异决定了测试温度、电流、老化等条件的严苛程度。

核心总结：四种规格的差异本质是“球数-容量-频率-场景”的匹配，球数越多、球间距越小，封装密度越高，对应的高频性能、容量上限越高，测试的严苛程度也越高，尤其在高频信号完整性、精准定位、温域适配方面，需针对性制定测试方案。

三、DDR系列78ball/96ball/82ball/102ball内存颗粒核心测试条件要求

结合四种封装规格的性能差异与应用场景，测试需围绕高频高速、测试温度、电流稳定性、老化测试四大核心维度展开，兼顾JEDEC行业标准与实际应用工况，确保测试数据精准反映内存颗粒的真实性能与可靠性，具体要求如下[4]：

（一）高频高速测试：信号完整性是核心

DDR内存颗粒的高频高速性能直接决定数据传输效率，四种规格因频率上限不同，测试要求存在差异，但核心均是保障信号完整性，避免信号反射、串扰、抖动导致的数据传输错误，具体要求：

频率覆盖：78ball（DDR3）≤1600MHz，96ball（DDR4）≤3200MHz、（DDR3）≤1600MHz，82ball（DDR5）≤7800MHz，102ball（DDR5）≤8400MHz，测试需覆盖对应规格的额定频率与极限频率，验证高频下的稳定性。

信号完整性：阻抗匹配50Ω单端/100Ω差分，匹配精度±5%，寄生电感＜0.1nH、寄生电容＜0.05pF，抑制信号反射；28Gbps速率下（DDR5高端型号）抖动≤0.5UI，插入损耗≤-3dB@40GHz，串扰＜-25dB，眼图模板通过率100%，避免高频下信号失真。

时序同步：多通道数据延迟（Skew）≤5ps，确保数据传输同步，避免时序偏差导致的误码；高频测试环境需具备EMI屏蔽效能≥60dB，杜绝外部电磁干扰影响测试结果，尤其针对82ball、102ball高频型号，屏蔽要求更高。

（二）测试温度范围：适配全场景环境需求

不同应用场景的温度环境差异较大，测试需覆盖消费级、工业级、高端服务器的全温域需求，四种规格的温度测试范围基本一致，但工业级、高端型号的温域适配要求更严苛，具体要求：

常规测试温度：0℃~85℃（消费级场景，适配78ball、96ball、82ball消费级型号），测试过程中温度波动≤±2℃，确保测试数据的稳定性。

宽温测试温度：-45℃~125℃（工业级、高端服务器场景，适配96ball、102ball工业级型号，82ball小型工业型号），部分高端102ball型号需支持-55℃~175℃宽温测试，验证极端环境下的运行稳定性，温度均匀性≤±3℃，实时监测颗粒表面温度，精度≤±1℃[4]。

温度循环测试：-40℃~125℃循环，升降温速率1℃/min，循环次数≥1000次，验证封装热膨胀匹配性，测试后无封装开裂、引脚脱落，接触电阻波动＜5mΩ，适配四种规格的长期环境可靠性验证。

（三）电流测试：稳定性与功耗精准管控

电流测试核心是验证内存颗粒在不同工作状态下的电流稳定性，避免电流异常导致的功耗过高、发热严重、性能衰减，四种规格因功耗差异，电流测试参数有所不同，具体要求：

静态电流（ISB）：78ball（DDR3）≤10μA，96ball（DDR3）≤10μA、（DDR4）≤8μA，82ball（DDR5）≤5μA，102ball（DDR5）≤6μA，静态功耗需符合JEDEC标准，避免待机状态下功耗异常。

动态电流（ICC）：78ball≤50mA，96ball≤60mA，82ball≤45mA，102ball≤70mA，动态工作状态下电流波动≤±3%，确保高频、高负载下电流稳定，无骤升骤降，避免因电流波动导致的信号失真或芯片损坏。

供电精度：核心电压精度±3%，纹波＜50mV，不同规格对应不同额定电压（78ball 1.5V、96ball 1.2V/1.5V、82ball/102ball 1.1V），供电稳定性直接影响内存颗粒的高频性能与使用寿命。

（四）老化测试：长期高负载可靠性验证

老化测试模拟内存颗粒全生命周期（5-10年）的工作状态，筛选早期失效产品，是保障产品可靠性的核心测试环节，四种规格的老化测试要求根据应用场景略有差异，核心要求一致，具体如下：

高温老化（HTOL）：125℃环境温度，满负载连续运行72-1000小时，监测漏电流（≤10μA）和刷新间隔（64ms周期），要求无永久失效、性能衰减＜3%；78ball消费级型号可缩短至72小时，102ball高端工业型号需满1000小时，确保长期高负载稳定性[4]。

电应力老化：施加额定电压+10%过压、额定电流+20%过流，连续运行500小时，无击穿、漏电、功能失效，验证内存颗粒的电应力耐受能力，尤其针对102ball高端型号，需额外增加电压浪涌测试（浪涌电压为额定电压的1.2倍，持续10ms）。

功率循环：0-100%负载周期性切换（1次/10min），循环1000次，验证功率波动下的稳定性，无掉电、性能抖动，四种规格均需满足该要求，确保适配实际应用中的负载波动场景。

湿热老化：温度85℃、湿度85%RH，持续运行500小时，测试后验证内存颗粒的绝缘性能、电气性能无衰减，无短路、漏电问题，适配户外、潮湿等复杂工业环境，尤其针对工业级96ball、102ball型号。

四、谷易电子DDR内存颗粒测试治具：全规格适配，全维度赋能测试

谷易电子针对78ball/96ball/82ball/102ball四种封装规格的DDR内存颗粒，结合其核心差异与测试条件要求，推出定制化DDR内存颗粒测试治具系列产品，采用模块化设计，可灵活适配不同规格、不同代际的DDR内存颗粒，精准解决传统测试治具定位不准、接触不良、高频信号失真、温域适配不足等核心痛点，完美匹配高频高速、温度、电流、老化等全维度测试需求，核心适配应用如下[4][7]：

（一）全规格精准适配，杜绝封装损伤

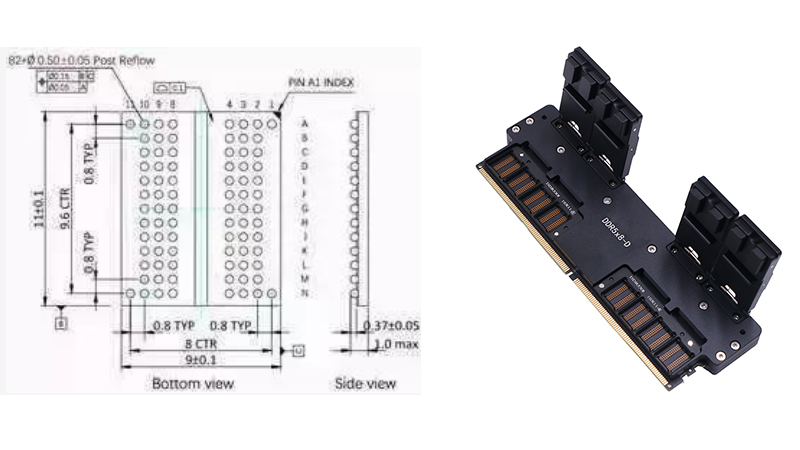

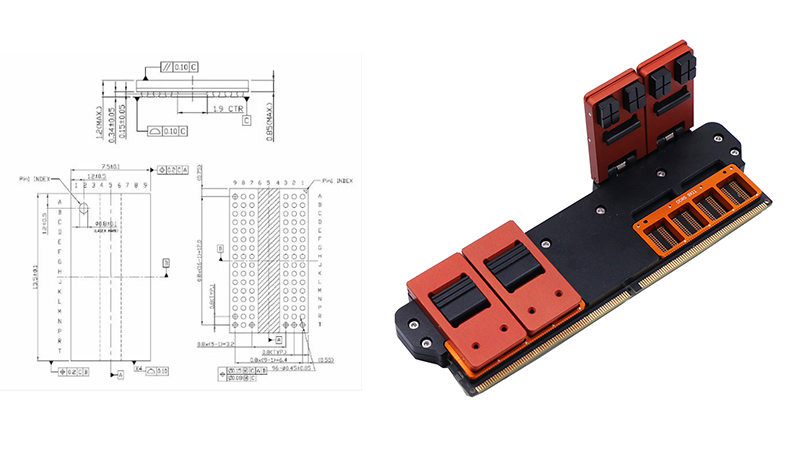

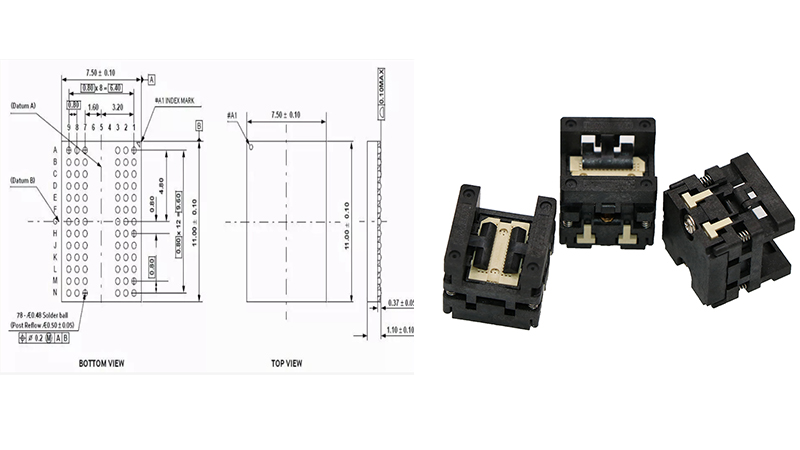

精密定位设计：采用三维扫描建模技术，精准匹配四种规格的封装尺寸、球数布局与球间距（0.8mm/1.0mm），定位精度≤0.3μm，针对82ball、102ball的超细间距（0.8mm），采用激光蚀刻定位基准，确保探针与焊球100%对位，避免短路、偏移；针对78ball、96ball的常规间距（1.0mm），优化探针布局，提升接触稳定性。

柔性接触适配：自研高弹性铍铜镀金探针，压合力度0.3-3N可调，适配不同规格封装的硬度，杜绝引脚变形、封装开裂；探针表面镀10μm厚硬金，接触电阻稳定≤5mΩ，减少接触损耗，插拔寿命≥120万次，远超行业标准，适配研发反复测试、量产大批量抽检的全场景需求。

模块化兼容：采用可更换探针模块设计，单台治具可通过更换探针模组，快速适配78ball/96ball/82ball/102ball四种规格，无需单独配置多台治具，大幅降低测试成本；同时兼容DDR3、DDR4、DDR5不同代际，适配多型号内存颗粒测试，更换探针模组仅需5分钟，提升测试效率。

（二）高频高速优化，保障信号完整性

高频信号优化：采用同轴探针设计，50Ω阻抗匹配，寄生电感＜0.08nH，寄生电容＜0.03pF，支持DC-40GHz高频信号传输，完美适配82ball、102ball的高频需求（最高8400MHz），确保高频下信号无反射、无串扰；针对78ball、96ball的中低速场景，优化探针结构，降低测试成本的同时保障信号稳定性。

抗干扰设计：治具主体采用全密封防静电结构，EMI屏蔽效能≥65dB，电源/信号/接地分区布线，抑制串扰＜-30dB，避免外部电磁干扰与内部信号串扰导致的测试误判；针对高频测试场景，采用陶瓷-殷钢复合基板（CTE=6.8ppm/℃），与内存FBGA封装热膨胀系数精准匹配，避免高频下因热胀冷缩导致的探针偏移，提升信号传输稳定性。

时序精准控制：集成时序校准模块，多通道信号延迟（Skew）≤3ps，满足四种规格内存颗粒的时序同步要求，杜绝时序偏差导致的误码，确保高频测试数据精准，尤其适配102ball高端型号的高频高速测试需求。

（三）宽温域适配+电流精准监测，满足多场景测试

宽温适配能力：治具主体采用耐高温PEEK陶瓷+铝合金复合材质，可在-55℃~175℃宽温范围内稳定工作，完全覆盖四种规格的温度测试需求（常规0℃~85℃、宽温-45℃~125℃）；内置高精度热电偶，实时监测内存颗粒表面温度，温度监测精度≤±0.8℃，当温度超出设定范围时自动报警，避免高温导致的测试失效，适配高低温循环、高温老化全温区测试。

电流精准监测：集成电压/电流一体化监测模块，可精准测量静态电流、动态电流，测量精度≤±1%，实时反馈电流波动情况，当电流超出设定范围（如78ball静态电流＞10μA、102ball动态电流＞70mA）时自动停机，避免电流异常导致的芯片损坏；同时支持多电源轨并行供电，适配不同规格的额定电压需求，供电精度±2%，纹波＜45mV，优于行业标准。

（四）老化测试专用优化，提升长期测试可靠性

老化强化设计：探针采用疲劳强化工艺，125℃高温下长期工作无弹性衰减；治具外壳采用耐高温PPS材料（耐温200℃），配合氟橡胶密封圈（IP67防护），在85℃/85%RH湿热环境下连续工作500小时无老化，适配四种规格的老化测试需求；针对102ball高端型号的1000小时高温老化需求，优化散热结构，确保长期测试无故障。

量产适配优化：支持ATE自动化测试设备对接，一拖多工位设计，测试节拍≤8秒/颗，误检率＜0.1%，适配大批量量产测试需求；针对78ball、96ball的通用场景，采用双工位设计，提升量产测试效率30%以上；针对82ball、102ball的高端场景，优化测试流程，确保测试精度的同时提升测试效率。

（五）实际适配应用案例

案例1（96ball DDR4内存颗粒）：某工业服务器厂商采用谷易电子定制化测试治具，适配96ball DDR4内存颗粒（3200MHz）的高频、宽温测试，解决传统治具信号串扰、温域适配不足的痛点，测试效率提升50%，误码率降至10^-12，助力产品通过工业级宽温认证。

案例2（82ball DDR5内存颗粒）：某便携式电子设备厂商采用谷易电子测试治具，适配82ball DDR5内存颗粒（7800MHz）的小型化、低功耗测试，精准匹配0.8mm球间距，杜绝封装损伤，测试良率从97.8%提升至99.9%，大幅降低生产成本。

案例3（102ball DDR5高端内存颗粒）：某AI设备厂商采用谷易电子测试治具，适配102ball DDR5内存颗粒（8400MHz）的高频高速与1000小时高温老化测试，治具的高频抗干扰设计与宽温适配能力，确保测试数据精准，老化测试通过率提升65%，助力高端AI设备稳定运行。

案例4（78ball DDR3内存颗粒）：某入门级消费电子厂商采用谷易电子模块化测试治具，兼顾78ball DDR3内存颗粒的测试需求，通过更换探针模组，可同时适配96ball型号，测试成本降低40%，测试效率提升35%，适配量产需求。

DDR系列78ball/96ball/82ball/102ball内存颗粒，因封装规格、性能参数、应用场景的差异，对高频高速、温度、电流、老化等测试条件提出了差异化、严苛的要求，测试的精准度、适配性直接决定内存颗粒的性能与可靠性。四种规格的核心差异的是球数、球间距与容量密度，进而影响高频性能与场景适配，也决定了测试治具的适配重点。

谷易电子DDR内存颗粒测试治具，以全规格适配、高频信号优化、宽温域兼容、电流精准监测、老化强化设计五大核心优势，精准匹配78ball/96ball/82ball/102ball四种规格的测试需求，解决了传统测试治具定位不准、接触不良、高频失真、温域适配不足等行业痛点，通过模块化设计降低测试成本、提升测试效率，为DDR内存颗粒从研发验证到量产交付提供全流程、高可靠的硬件支撑。
