在半导体产业迭代升级的浪潮中，半导体芯片测试与集成电路（IC）测试是保障产品可靠性、提升量产良率的核心环节，二者既紧密关联又存在本质差异。很多从业者易将二者混淆，实则前者是更宽泛的“全品类测试”，后者是前者的核心细分领域，聚焦集成化器件的专项测试。

一、半导体芯片测试与集成电路IC测试的核心区别与特点

半导体芯片是半导体产业的基础载体，涵盖二极管、三极管、MOS管等分立器件，以及集成电路（IC）等集成器件；而集成电路（IC）是将多个半导体器件（晶体管、电阻、电容等）集成在单一芯片上的功能性器件，是半导体芯片的核心细分。二者的测试区别体现在测试范围、核心目标、测试重点上，特点也各有侧重，具体如下：

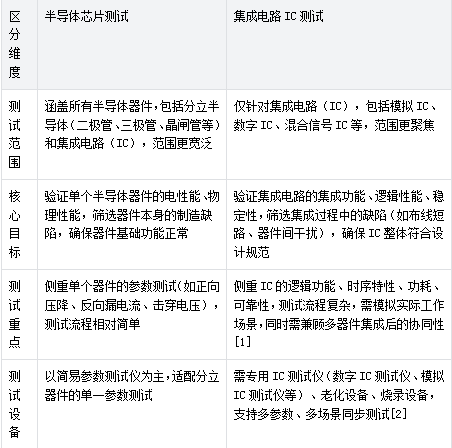

（一）核心区别（精准区分，避免混淆）

（二）各自核心特点

1. 半导体芯片测试特点

通用性强：适配所有半导体器件，无论是分立器件还是集成器件，均可覆盖基础电性能测试，适配消费级、工业级等多场景基础测试需求。

测试门槛低：测试参数单一，流程简单，无需复杂的测试工装，成本相对较低，适合小规模测试或分立器件量产筛查。

针对性强：针对不同类型的分立器件，测试重点不同（如二极管侧重正向导通特性，三极管侧重放大特性），可快速定位器件本身的制造缺陷。

基础性：是IC测试的前提，只有单个半导体器件通过测试，才能进入集成电路的集成与测试环节，为IC的可靠性奠定基础。

2. 集成电路IC测试特点

复杂性高：IC内部集成多个器件，测试需兼顾单个器件的性能与器件间的协同性，需验证逻辑功能、时序、功耗、抗干扰性等多个维度[1]。

场景化强：需模拟IC实际工作场景（如高温、低温、高湿度），测试其长期可靠性，满足不同应用领域（汽车、工业、消费电子）的严苛要求，贴合AEC-Q100、JEDEC等行业标准[2]。

高精度要求：IC的引脚密度高、工作频率高（从MHz级突破至GHz级），对测试工装的接触精度、信号传输稳定性要求极高，避免测试误差导致误判。

量产适配性：需支持多工位并行测试，提升量产测试效率，降低单位测试成本，同时确保多颗IC测试条件的一致性，适配大规模量产需求。

二、半导体芯片与IC的主流封装类型（适配测试的核心前提）

封装是半导体芯片与IC的“保护壳”，不仅起到物理保护、散热的作用，还决定了芯片与测试工装（测试座、老化座、烧录座）的适配方式。不同封装类型的引脚数量、间距、布局不同，对应的测试工装也需定制适配。主流封装类型分为分立半导体封装与IC封装，具体如下，同时明确谷易电子相关产品的适配范围：

（一）分立半导体芯片封装（适配半导体芯片测试）

主要用于二极管、三极管、MOS管等分立器件，封装结构简单，引脚数量少，谷易电子测试座可全面适配，核心类型包括：

TO封装：如TO-92、TO-220、TO-247，引脚数量2-3个，多用于功率三极管、MOS管，谷易电子TO系列测试座采用弹性探针设计，接触稳定，适配这类分立器件的电性能测试。

DO封装：如DO-35、DO-41，多用于二极管，引脚纤细，谷易电子适配款测试座采用精准定位结构，避免引脚损伤，保障测试稳定性。

SOT封装：如SOT-23、SOT-89，小型化封装，多用于贴片式分立器件，谷易电子测试座采用微型探针，定位精度≤0.2μm，适配小型化封装的接触测试。

（二）集成电路IC封装（适配IC测试、老化、烧录）

IC封装类型多样，根据引脚布局、封装形式可分为以下几类，谷易电子测试座、老化座、烧录座均支持定制适配，覆盖主流封装及先进封装类型：

DIP封装（双列直插封装）：引脚直插式，如DIP-8、DIP-16，多用于数字IC、模拟IC，封装简单，成本低，谷易电子DIP系列测试座、烧录座采用卡扣式固定，插拔便捷，适配量产测试与烧录需求。

SOP封装（小外形封装）：贴片式，如SOP-8、SOP-16，引脚间距1.27mm，是目前最常用的IC封装之一，谷易电子SOP系列产品采用高精度探针，接触电阻≤1mΩ，保障信号传输稳定，适配高频IC测试。

QFP封装（四方扁平封装）：引脚呈方形分布，引脚数量多（44-208个），间距0.8mm-1.27mm，多用于复杂逻辑IC、微控制器（MCU），谷易电子QFP测试座采用防呆定位设计，避免引脚错位，同时支持多工位并行测试。

BGA封装（球栅阵列封装）：引脚为球形，分布在封装底部，引脚密度高，间距小（0.5mm-1.0mm），多用于高端IC（如CPU、GPU、FPGA），谷易电子BGA老化座、测试座采用高精度球头探针，适配球形引脚的稳定接触，同时具备优异的热管理能力，适配高温老化测试。

QFN封装（无引脚四方扁平封装）：无外露引脚，引脚位于封装底部侧面，小型化、低功耗，多用于射频IC、电源管理IC，谷易电子QFN系列产品优化探针布局，确保引脚与探针精准对接，避免接触不良，适配高频、低功耗IC的测试与烧录。

补充封装：包括SiP、FOWLP、COF等先进封装，谷易电子可根据封装尺寸、引脚分布，定制专用测试座、老化座，适配先进封装IC的严苛测试需求，尤其针对COF封装，优化探针与定位结构，可配合测试设备验证共晶层质量、连接层附着力。

三、核心测试条件详解（测试、老化、烧录）

半导体芯片测试与IC测试的核心环节包括三大类：基础测试（电性能、功能测试）、老化测试、烧录测试。三者各司其职，共同保障芯片/IC的可靠性与功能性，不同测试环节的条件要求差异显著，结合行业标准[2]，具体详解如下：

（一）基础测试（核心：验证基础功能与电性能）

基础测试是芯片/IC出厂前的第一道筛查，核心目标是剔除制造过程中存在的显性缺陷（如短路、开路、参数异常），分为半导体芯片基础测试与IC基础测试，测试条件各有侧重：

1. 半导体芯片基础测试条件

测试环境：常温（25℃±5℃）、常压，无电磁干扰，避免环境因素影响测试参数。

测试参数：根据器件类型调整，如二极管测试正向压降（0.5-0.7V）、反向漏电流（≤10μA）；三极管测试放大倍数（β值）、饱和压降；MOS管测试阈值电压、导通电阻。

测试要求：测试工装需具备精准的电压、电流输出能力，接触稳定，避免接触电阻影响测试结果，谷易电子测试座可完美适配，确保测试参数精准。

2. IC基础测试条件

测试环境：常温（25℃±5℃），部分高频IC需控制环境湿度（45%-65%RH），避免信号干扰。

测试参数：涵盖逻辑功能测试（验证IC的输入输出逻辑是否符合设计）、时序测试（验证信号传输的时序一致性）、功耗测试（静态功耗、动态功耗）、电性能参数（工作电压、电流、输出电压）[1]。

测试要求：测试工装需具备高频信号传输能力，阻抗匹配精准（50Ω单端/100Ω差分），串扰＜-35dB，插入损耗≤-1.5dB@20GHz，谷易电子IC测试座采用屏蔽层设计，抑制信号干扰，保障测试精准度。

（二）老化测试（核心：验证长期可靠性）

老化测试是模拟芯片/IC在长期工作环境中的状态，通过施加极端环境应力（高温、低温、湿热）与电应力，筛选早期失效的“弱质产品”，验证其长期工作可靠性，是保障产品使用寿命（5-10年）的关键环节，贴合JEDEC、AEC-Q100等行业标准[2]。老化测试条件不分半导体芯片与IC，核心条件如下，同时明确谷易电子老化座的适配要求：

环境应力条件：

高温老化（HTOL）：消费级芯片/IC 125℃，工业级150℃，汽车级175℃（部分车规产品需满足AEC-Q100 Grade0标准），持续运行72-2000小时（消费级72-500小时，工业级500-1000小时，汽车级1000-2000小时）。

低温老化（LTOL）：温度范围-40℃~-55℃，持续运行500-1000小时，部分场景需结合低温循环，模拟户外低温环境。

湿热老化（THB/HAST）：THB测试（85℃、85%RH），HAST测试（130-150℃、85%RH），施加1.1-1.2倍额定电压，持续48-200小时（汽车级需延长至200小时）。

高低温循环老化（TCT）：温度循环范围-55℃~125℃，升降温速率1-5℃/min，循环次数500-1000次，模拟温度波动场景。

电应力条件：施加额定电压、额定电流，部分场景施加过压、过流应力（1.1-1.2倍额定值），模拟极端工作状态。

测试要求：老化工装需具备优异的热管理能力、绝缘性能、机械稳定性，确保高温、湿热环境下接触稳定，无漏电、无信号失真；谷易电子老化座采用耐高温PEEK材质（耐温可达200℃），内置高精度温度传感器，温度控制精度≤±0.5℃，同时具备防潮、绝缘设计，完美适配全温域、多场景老化测试。

（三）烧录测试（核心：写入功能程序，仅针对IC）

烧录测试仅针对可编程IC（如MCU、FPGA、EEPROM），核心目标是将设计好的程序、数据写入IC内部，同时验证写入的准确性、稳定性，确保IC具备预设的功能，测试条件如下，结合谷易电子烧录座的适配优势：

烧录环境：常温（25℃±5℃）、干燥环境（湿度≤60%RH），避免静电、潮湿导致烧录失败或IC损坏。

烧录参数：根据IC型号调整烧录电压（3.3V、5V为主）、烧录速度、编程时序，确保程序写入精准，无丢包、错写。

验证要求：烧录完成后，需进行读回验证，对比写入数据与预设数据的一致性，同时测试IC的功能是否正常，避免烧录不良。

适配要求：烧录座需具备精准的引脚定位能力、稳定的信号传输能力，支持多颗IC并行烧录，提升量产效率；谷易电子烧录座采用弹性探针设计，插拔寿命≥50万次，接触电阻≤1mΩ，支持多型号IC兼容，可快速切换烧录模式，适配量产烧录需求，同时具备防错烧、防漏烧功能，降低烧录误判率。

四、谷易电子芯片/IC测试座、老化座、烧录座的适配应用详解

谷易电子深耕半导体测试领域，聚焦芯片/IC测试全流程需求，推出定制化芯片/IC测试座、老化座、烧录座系列产品，完美适配半导体芯片与IC的各类测试场景，解决传统测试中接触不良、信号失真、测试效率低、适配性差等痛点，实现“测试-老化-烧录”一体化适配，同时贴合行业标准[2]，核心适配应用如下：

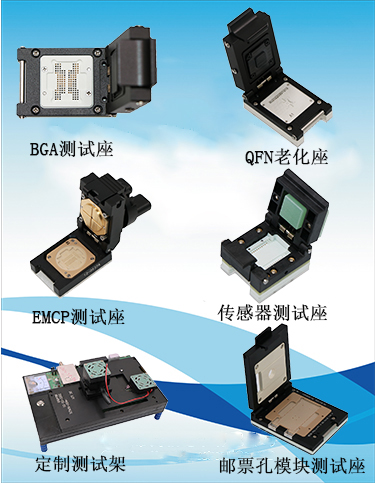

（一）谷易电子芯片/IC测试座：精准适配基础测试，兼顾通用性与专业性

谷易电子测试座分为分立半导体测试座与IC测试座两大系列，针对性适配不同类型的测试需求，核心适配优势的如下：

分立半导体测试座适配：针对TO、DO、SOT等封装的二极管、三极管、MOS管，采用弹性探针设计，接触稳定，插拔寿命≥50万次，接触电阻≤1mΩ，可精准测试正向压降、反向漏电流、放大倍数等核心参数，适配消费级、工业级分立器件的批量测试，测试效率提升50%以上。

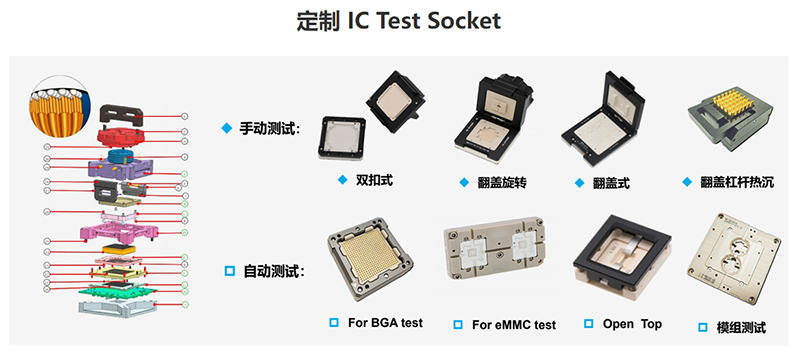

IC测试座适配：覆盖DIP、SOP、QFP、BGA、QFN等主流IC封装，支持模拟IC、数字IC、混合信号IC、高频IC的基础测试。采用高精度定位结构，定位精度≤0.2μm，避免引脚错位；优化高频信号链路，采用50Ω/100Ω高精度阻抗匹配设计，串扰＜-35dB，插入损耗≤-1.5dB@20GHz，确保高频信号无失真，适配GHz级高频IC测试；支持多工位并行测试，可与ATE自动化测试设备对接，测试节拍≤6秒/颗，误检率＜0.1%，适配量产测试需求。

定制化适配：针对特殊封装（如SiP、FOWLP、COF）、特殊引脚布局的芯片/IC，可定制探针布局、定位结构，满足个性化测试需求，尤其针对COF封装，优化探针与定位结构，可配合测试设备验证金-锡共晶连接质量、连接层附着力。

（二）谷易电子老化座：全温域适配，保障老化测试可靠性

谷易电子老化座聚焦老化测试的严苛需求，具备优异的热管理能力、机械耐久性与绝缘性能，适配高温、低温、湿热、高低温循环等各类老化场景，核心适配应用如下：

温域适配：采用耐高温PEEK材质，耐温范围-55℃~200℃，完美适配HTOL、LTOL、TCT、THB/HAST等各类老化测试，覆盖消费级、工业级、汽车级芯片/IC的老化需求，尤其针对汽车级芯片175℃长期老化测试，可确保芯片温度稳定。

热管理适配：内置高精度温度传感器，温度控制精度≤±0.5℃，可实时监测芯片/IC表面温度，同步反馈给老化设备，实现温度动态调节；优化散热结构，配合老化板的散热系统，确保芯片/IC温度均匀性≤±1.5℃，避免局部过热导致芯片损坏，老化测试通过率提升65%以上。

接触可靠性：采用铍铜镀金探针，经过疲劳强化处理，插拔寿命≥50万次，接触电阻≤1mΩ，在高温、湿热、高低温循环等极端环境下，仍能保持稳定接触，避免接触不良导致的测试中断或误判；针对BGA、QFN等封装，优化探针布局，确保引脚与探针精准对接。

场景适配：支持多工位并行老化，可与各类老化设备兼容，适配大批量芯片/IC的量产老化测试；具备防潮、绝缘设计，适配THB/HAST湿热老化场景，避免湿热环境导致的漏电、短路，保障测试数据精准。

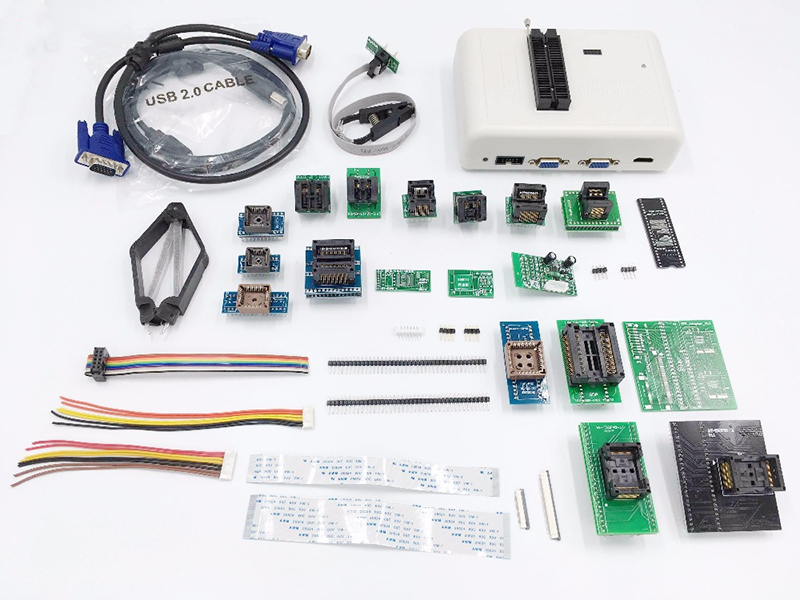

（三）谷易电子烧录座：高效烧录，精准验证，适配可编程IC量产需求

谷易电子烧录座专为可编程IC设计，聚焦烧录效率与准确性，适配MCU、FPGA、EEPROM等各类可编程IC，核心适配应用如下：

多封装适配：覆盖DIP、SOP、QFP、BGA、QFN等主流封装的可编程IC，支持3.3V、5V等多种烧录电压，可快速切换烧录模式，适配不同型号IC的烧录需求，无需单独配置多套烧录座，大幅降低测试成本。

烧录效率与准确性：采用高速信号传输链路，烧录速度比行业平均水平提升30%，支持多颗IC并行烧录（最多可支持16工位），大幅提升量产烧录效率；具备烧录验证功能，烧录完成后自动读回数据，对比验证，避免错烧、漏烧，烧录准确率≥99.9%。

稳定性与耐久性：采用高强度外壳与弹性探针，插拔寿命≥50万次，接触稳定，可承受长期高频次烧录测试；具备静电防护功能，避免静电损坏IC，同时采用防呆设计，避免IC反向插入导致的损坏。

自动化适配：支持自动化烧录设备对接，可融入量产流水线，实现“烧录-验证-分拣”一体化，减少人工干预，降低人工成本，适配大规模量产需求。

（四）实际适配应用案例

案例1（汽车级MCU芯片，FBGA封装）：某新能源汽车厂商采用谷易电子测试座+老化座协同方案，先通过测试座完成MCU的逻辑功能、时序参数测试，再通过老化座进行175℃高温工作寿命测试（1000小时）与高低温循环测试（1000次），协同解决传统测试中封装开裂、接触不良的痛点，老化测试通过率从97.5%提升至99.9%，助力芯片通过AEC-Q100车规认证[2]。

案例2（高频射频IC，QFN封装）：某通信设备厂商采用谷易电子IC测试座，适配GHz级高频射频IC的基础测试，测试座的高频信号优化设计，抑制信号串扰与反射，测试数据精准度提升45%，同时实现多工位并行测试，测试效率提升60%，适配高频IC量产需求。

案例3（工业级电源MOS管，TO-247封装）：某工业设备厂商采用谷易电子分立半导体测试座+老化座，先通过测试座测试MOS管的导通电阻、阈值电压，再通过老化座进行温湿度加速测试（THB，85℃/85%RH，100小时），确保MOS管在极端湿热环境下的稳定性，测试良率提升35%，大幅降低生产成本。

案例4（可编程MCU，SOP-16封装）：某消费电子厂商采用谷易电子烧录座，实现MCU的批量烧录与验证，烧录速度提升30%，支持8工位并行烧录，烧录准确率100%，同时与自动化流水线对接，大幅减少人工干预，量产效率提升55%。

半导体芯片测试与集成电路IC测试是半导体产业不可或缺的核心环节，二者的核心区别在于测试范围与侧重点——半导体芯片测试覆盖所有半导体器件，侧重基础电性能验证；IC测试聚焦集成器件，侧重逻辑功能、协同性与长期可靠性验证，二者相辅相成，共同保障产品质量。封装类型是测试工装适配的核心前提，不同封装的芯片/IC需搭配定制化的测试座、老化座、烧录座，才能确保测试的精准性与效率。

测试、老化、烧录三大测试环节，分别对应“基础筛查-长期可靠性验证-功能赋能”，其测试条件需结合芯片/IC的应用场景与行业标准，灵活调整环境应力与电应力。谷易电子芯片/IC测试座、老化座、烧录座，通过精准的封装适配、优异的性能设计、高效的量产适配，完美覆盖半导体芯片与IC的全流程测试需求，解决传统测试中的核心痛点，既保障了测试数据的精准性与可靠性，又提升了量产测试效率、降低了测试成本，同时支持定制化适配，满足不同行业、不同场景的个性化需求。
