在高速信息传输、5G/6G通信、AI数据中心、医疗传感等领域，光通信芯片、光子芯片、光电芯片、光模块是核心支撑器件，但四者并非同一概念，而是存在明确的层级关系与功能差异——光子芯片是技术基础，光电芯片是功能核心，光通信芯片是场景化落地产品，光模块是集成化终端组件。

一、核心结论：四者并非一致，层级与功能各有侧重

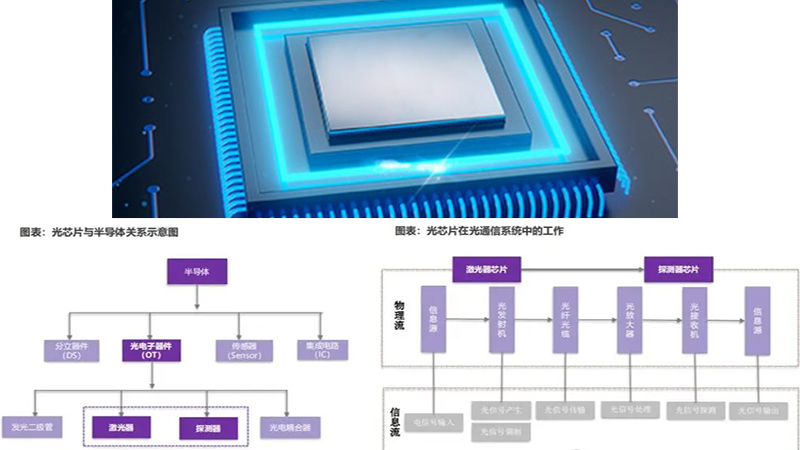

简单来说，四者的核心关联的是“基础→核心→场景→集成”：光子芯片是利用光子进行信息处理的基础芯片，是光电芯片、光通信芯片的技术底层；光电芯片是实现“光-电/电-光”转换的核心器件，是光通信芯片的核心组成部分；光通信芯片是针对光通信场景优化的专用芯片（含光电转换功能）；光模块是将光通信芯片、光电芯片及配套元件集成封装后的终端产品，直接用于设备对接。四者的功能边界清晰，协同构成高速光信息传输的完整链路。

二、分维度解析四者（含芯片测试座协同应用）

（一）光子芯片：光子信息处理的“基础载体”

1. 技术原理

以光子为信息载体，利用光子的传播、干涉、调制等特性，实现信息的传输、处理与存储，核心是摆脱电子传输的速度与损耗限制，依托光波导、环形共振器、分光器等光子元件，在单一芯片上构建紧凑的光子系统，完成光子信号的产生、调控与接收，无需依赖“电-光/光-电”转换的中间环节，是后摩尔时代突破算力与带宽瓶颈的核心技术方向。其制造流程与电子集成电路类似，先在晶圆上制造，再切割成独立芯片，基板材料根据应用场景选择磷化铟（InP）、硅（SiPh）等。

2. 核心作用

作为光子信息处理的基础，为光电芯片、光通信芯片提供光子调控能力，广泛应用于光计算、量子通信、高速光传输等高端场景，可实现超高速、低损耗的信息处理，解决传统电子芯片在高频场景下的发热、损耗过大等问题。例如在AI数据中心，光子芯片可大幅提升数据处理速率，支撑800G及以上高速光模块的稳定运行。

3. 封装形式

由于光子芯片对光路对准精度要求极高，封装以“高精度、低损耗”为核心，主流封装形式包括：① 晶圆级封装（WLP），适配光子芯片的批量测试与集成，减少封装带来的光路损耗；② 陶瓷封装，具备优异的散热性与绝缘性，适配高频光子芯片；③ 混合集成封装（HIP），将光子芯片与电子芯片集成，兼顾光子调控与电子控制，适配复杂场景需求[1]。封装过程中需重点控制光路耦合精度，避免光子信号损耗。

4. 测试条件要求

核心测试重点是光子信号的传输效率、调控精度与稳定性，测试条件严苛：① 环境要求：恒温（23±2℃）、恒湿（45%-65%）、无电磁干扰，避免温度波动与电磁干扰影响光子传播特性；② 测试设备：需搭配高精度光子探针台、光谱分析仪、光示波器等，实现光子信号的精准捕捉与分析；③ 关键参数：测试光子传输损耗、调制速率、波长稳定性，要求传输损耗≤0.5dB/cm，调制速率≥100Gbps；④ 测试难点：光子耦合点极小，需6轴精准对准，通常采用芯径10微米的光纤进行光耦合，确保耦合效率，控制光损耗在1-3分贝以内。

5. 谷易电子芯片测试座协同应用

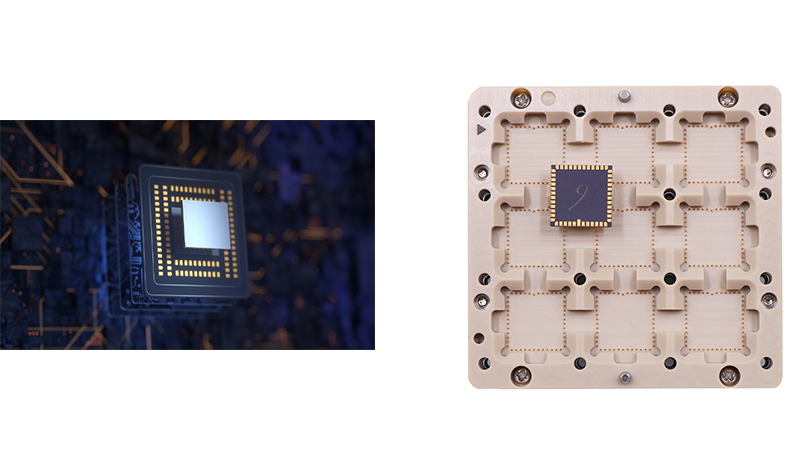

谷易电子针对光子芯片的测试痛点，研发了高精度晶圆级测试座，完美适配光子芯片的晶圆级测试需求。该测试座采用同轴探针结构，寄生电感＜0.1nH，可有效减少测试过程中的信号干扰，适配高频光子信号测试；探针采用高弹性铍铜材质，表面镀硬金处理，接触电阻≤30mΩ，定位精度≤0.3μm，能够精准对接光子芯片的测试焊盘与光路耦合点，解决光子芯片测试中“对准难、信号损耗大”的行业痛点。同时，该测试座支持-55℃~150℃宽温域测试，可模拟不同应用场景下的温度环境，搭配谷易电子智能化测试平台，实现光子传输损耗、调制速率等参数的自动化测试，测试良率提升至99.99%，大幅缩短光子芯片的测试周期。例如，在某量子通信光子芯片测试项目中，谷易电子测试座通过精准的光路对准与信号采集，成功实现光子信号的稳定测试，助力该芯片快速完成研发验证。

（二）光电芯片：“光-电/电-光”转换的“核心枢纽”

1. 技术原理

核心是利用光电效应（光电二极管、激光器等），实现“光信号→电信号”或“电信号→光信号”的双向转换，是连接光子信号与电子信号的核心桥梁。其本质是集成了光子接收/发射元件与电子调控元件，既包含光子信号的接收与发射功能，也具备电子信号的放大、滤波与调控能力，可分为发光型（如激光器芯片）与探测型（如光电探测器芯片）两大类[3][5]。主动光学元件（发光型）通常在磷化铟（InP）基板上制造，被动光学结构则多采用硅光子（SiPh）平台。

2. 核心作用

是光通信、光传感等领域的核心器件，负责将电子设备产生的电信号转换为可远距离传输的光信号，或接收远距离传输的光信号并转换为电信号，供终端设备处理。例如，光模块中的激光器芯片（电-光转换）、光电探测器芯片（光-电转换），均属于光电芯片范畴，是光信息传输的“核心枢纽”。其性能直接决定光信号的传输速率与可靠性，在5G基站、数据中心光模块中不可或缺。

3. 封装形式

适配“光-电转换”的功能需求，封装需兼顾光学耦合与电气连接，主流封装形式包括：① TO封装（晶体管外形封装），如TO-56、TO-46，结构简单、成本低，适配小型化光电芯片（如小型激光器、光电探测器），广泛应用于自动驾驶激光雷达探测器；② 蝶形封装（Butterfly），具备优异的散热性与光学对准精度，适配高频、大功率光电芯片，用于100G/400G光模块中的激光器芯片；③ QFN封装（无引脚四方扁平封装），集成度高、体积小，适配高密度集成的光电芯片，贴合小型化光模块需求；④ 模块级封装（MCP），将多个光电芯片集成封装，提升集成度，适配复杂光模块场景。

4. 测试条件要求

核心测试重点是光电转换效率、响应速度与稳定性，测试条件明确：① 环境要求：恒温恒湿、无灰尘、无电磁干扰，避免灰尘影响光学耦合，电磁干扰影响电子信号；② 测试设备：需搭配光功率计、示波器、信号发生器、误码仪等，模拟实际工作场景下的光-电转换过程；③ 关键参数：测试转换效率（≥85%）、响应时间（≤10ps）、漏电流（≤1nA）、光功率输出稳定性（波动≤±5%）；④ 特殊要求：需测试光学耦合损耗，确保光信号在转换过程中损耗可控，同时验证芯片在高低温环境下的转换稳定性，适配工业级、车规级应用场景。

5. 谷易电子芯片测试座协同应用

谷易电子针对光电芯片的测试需求，推出了定制化QFN、TO封装测试座，精准适配不同类型光电芯片的测试场景。其中，TO封装测试座采用集成热电偶与碳纤维基板的设计，在-55℃~150℃宽温域内可保持±5μm对位精度，适用于车规级光电探测器的高温老化测试，确保LiDAR在极端环境下的可靠性；QFN封装测试座优化了探针布局，采用独立式弹性探针设计，避免探针之间的信号串扰，接触阻抗稳定≤50mΩ，可精准测试光电芯片的转换效率与响应速度，误检率控制在0.2%以内。例如，在某400G光模块光电探测器芯片测试项目中，谷易电子测试座通过精准的光学耦合对接与电信号采集，成功验证了芯片的转换效率与稳定性，同时支持批量测试，测试效率提升60%，助力该光电芯片快速量产。此外，谷易电子测试座还支持PCIe 5.0、CXL 2.0接口协议，适配光通信与数据中心场景的光电芯片测试。

（三）光通信芯片：光通信场景的“专用核心”

1. 技术原理

是基于光电芯片技术，针对光通信场景（如光纤通信、数据中心互联）优化设计的专用芯片，核心是整合“光-电/电-光转换、信号放大、信号调制/解调”等功能，实现光信号的高效传输与处理。其本质是“光电芯片+信号处理模块”的集成，依托磷化铟（InP）、砷化镓（GaAs）等III-V族化合物半导体材料制造，可分为发射端芯片（如DFB、EML激光器芯片）与接收端芯片（如PIN、APD探测器芯片）两大类，部分高端型号还集成DSP数字信号处理功能。

2. 核心作用

专门用于光通信系统，负责光信号的产生、调制、传输与接收，是光模块、光交换机等光通信设备的核心核心器件。例如，数据中心常用的25G、100G光通信芯片，可实现高速光信号的传输与处理，支撑数据中心的高速互联；5G基站中的光通信芯片，负责将基站的电信号转换为光信号，实现远距离信号传输。其性能直接决定光通信系统的传输速率、传输距离与能耗水平，是光通信产业的核心竞争力所在。

3. 封装形式

适配光通信场景的“高速、高密度、小型化”需求，封装形式与光电芯片类似，但更注重集成度与信号完整性，主流封装形式包括：① LGA封装（焊盘网格阵列），集成度高、信号传输损耗低，适配高频光通信芯片（如100G及以上速率），贴合光模块的小型化设计；② BGA封装（球栅阵列），引脚密度高、散热性好，适配多通道光通信芯片，可实现多信号并行传输；③ QFP封装（四方扁平封装，国外称为OTQ封装），引脚分布均匀、便于焊接，适配中低速光通信芯片（如10G、25G），广泛应用于中低端光模块；④ 系统级封装（SiP），将光通信芯片与配套的电子芯片集成封装，提升集成度，缩小体积，适配高端光模块与光通信设备。

4. 测试条件要求

核心测试重点是光信号传输速率、传输距离、抗干扰能力，测试条件贴合光通信实际应用场景：① 环境要求：恒温（25±3℃）、恒湿，无电磁干扰，模拟光通信设备的实际工作环境；② 测试设备：需搭配光模块测试系统、光谱分析仪、误码仪、高速示波器等，模拟光信号的远距离传输过程；③ 关键参数：测试传输速率（主流25G、100G、400G）、传输距离（短距≤10km、长距≥100km）、误码率（≤10⁻¹²）、功耗（≤5W）；④ 特殊要求：需测试芯片在不同传输距离下的信号完整性，验证抗干扰能力，同时测试批量生产的一致性，确保每颗芯片的性能稳定，适配大规模光通信网络部署。

5. 谷易电子芯片测试座协同应用

谷易电子针对光通信芯片的测试需求，推出了LGA、BGA、QFP全系列测试座，完美适配不同封装、不同速率的光通信芯片测试，尤其在QFP（OTQ）系列测试座领域表现突出，可精准适配120/128pin等主流规格光通信芯片。该系列测试座采用高弹性铍铜探针，表面镀硬金处理，接触电阻≤50mΩ，定位精度≤0.5μm，可精准对接芯片引脚，确保高速信号传输的完整性，减少信号串扰；座体选用耐高温PEI、PPS工程塑胶材质，耐久性可达10000cycles以上，适配光通信芯片的长期测试需求[2]。针对高频光通信芯片，谷易电子测试座搭载64通道同轴测试座的自动化系统，支持OTA（空中下载测试）与S参数同步采集，测试效率提升300%。例如，在某25G光通信芯片量产测试项目中，谷易电子QFP封装测试座支持24小时内发货，批量测试节拍≤8秒/颗，测试良率提升至99.8%，同时解决了进口测试座交期长、成本高的痛点，助力国产光通信芯片实现进口替代。

（四）光模块：光通信的“集成化终端组件”

1. 技术原理

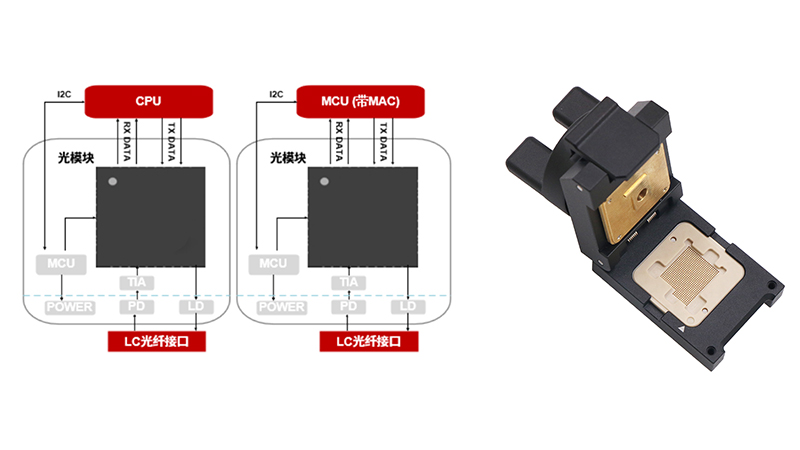

并非单一芯片，而是将光通信芯片、光电芯片（激光器、光电探测器）、光纤接口、信号放大模块、滤波模块等多个元件集成封装后的“模块化组件”，核心是实现“电信号→光信号→电信号”的完整转换，同时完成光信号的放大、滤波与传输，无需终端设备单独集成各类芯片，可直接与光交换机、服务器、基站等设备对接。其工作流程为：终端设备输出电信号→光通信芯片调控光电芯片将电信号转换为光信号→光信号经光纤传输→光电芯片将光信号转换为电信号→放大、滤波后输出给终端设备。

2. 核心作用

是光通信系统的“终端接口”，直接负责光信号的发射、传输与接收，广泛应用于数据中心、5G基站、光纤通信网络等场景。例如，数据中心服务器之间的高速互联、5G基站与核心网的连接、家庭光纤宽带的接入，均需要光模块作为光信号的转换与传输载体。目前，随着AI数据中心的爆发式增长，800G及以上高速光模块需求激增，直接拉动上游光通信芯片、光电芯片的需求增长。

3. 封装形式

以“集成化、标准化、小型化”为核心，封装形式遵循行业标准，便于设备对接，主流封装形式包括：① SFP系列（小型可插拔封装），如SFP、SFP+、QSFP-DD，体积小、可热插拔，适配中低速光模块（10G、25G），广泛应用于数据中心与光纤宽带[4]；② OSFP封装，体积稍大，适配高速光模块（400G、800G），具备优异的散热性与信号完整性，是AI数据中心的主流选择；③ CFP系列（大型可插拔封装），体积大、功耗高，适配长距、高速光模块（100G及以上），用于骨干网光纤通信；④ 共封装光学（CPO），将光模块与芯片封装在一起，大幅降低信号损耗，提升传输速率，是未来高端光模块的核心封装方向。

4. 测试条件要求

核心测试重点是整体性能的稳定性、兼容性与可靠性，测试条件覆盖全工作场景：① 环境要求：恒温恒湿、无电磁干扰，同时需测试高低温（-40℃~85℃）、震动、冲击等极端环境下的性能，适配工业级、车规级应用；② 测试设备：需搭配光模块综合测试系统、误码仪、光功率计、网络分析仪等，模拟实际应用中的光信号传输场景；③ 关键参数：测试传输速率、光功率输出、接收灵敏度、误码率、插拔寿命（≥1000次），确保光模块与终端设备的兼容性，同时验证长期工作的稳定性；④ 特殊要求：需测试光模块的散热性能，避免长期工作过热导致性能下降，同时测试批量生产的一致性，确保每台光模块的性能达标。

5. 谷易电子芯片测试座协同应用

光模块的测试核心是内部光通信芯片、光电芯片的性能测试，谷易电子芯片测试座作为核心辅助工具，为光模块的研发、量产测试提供稳定支撑。在光模块研发阶段，谷易电子的高精度测试座可精准测试内部光电芯片、光通信芯片的性能参数，帮助研发人员优化芯片选型与模块集成方案；在量产阶段，谷易电子测试座支持批量测试，搭配自动化测试设备，可实现光模块内部芯片的快速检测，大幅提升测试效率，降低测试成本。例如，在某800G光模块量产测试项目中，谷易电子LGA、BGA测试座分别适配内部光通信芯片与光电芯片的测试，通过精准的信号采集与参数测试，确保光模块的传输速率与稳定性，测试误检率控制在0.1%以内，同时支持7-15天定制化交付，完美适配光模块的量产节奏。此外，谷易电子测试座还可用于光模块的老化测试，集成高效散热系统，模拟极端环境下的工作状态，验证光模块的长期可靠性。

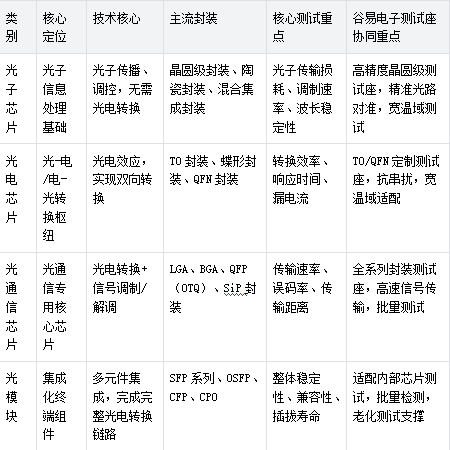

三、四者核心区别总结（表格梳理）

光通信芯片、光子芯片、光电芯片、光模块并非一样，四者层层递进、协同作用：光子芯片是技术底层，提供光子信息处理能力；光电芯片是功能核心，实现光-电双向转换；光通信芯片是场景化落地，针对光通信场景优化功能；光模块是集成化终端，将各类芯片与元件整合，直接服务于终端设备。

在四者的研发与量产过程中，芯片测试座是不可或缺的辅助工具，谷易电子凭借全系列、高精度的芯片测试座产品，精准适配不同类型、不同封装的芯片测试需求，通过低接触阻抗、高定位精度、宽温域适配、快速交付等优势，解决了光子芯片、光电芯片、光通信芯片测试中的对准难、信号串扰、测试效率低等行业痛点，同时为光模块的集成测试提供稳定支撑，助力国产光电子器件突破技术瓶颈，加速进口替代进程，为高速信息传输产业的发展注入核心动力。
