功率半导体器件是电力电子系统的核心，直接决定设备的效率、体积与可靠性。碳化硅（SiC）MOSFET作为第三代宽禁带半导体器件，凭借优异的高频、高压、低损耗特性，逐步替代传统硅基IGBT，广泛应用于新能源、轨道交通、工业控制等高端领域。

二、SiC MOSFET与硅基IGBT核心性能对比

SiC MOSFET与硅基IGBT的性能差异源于材料特性（SiC禁带宽度约3.2eV，硅禁带宽度约1.1eV），核心性能对比聚焦于电性能、损耗、高频特性等关键维度，具体如下：

1. 核心电性能参数对比

耐压能力：SiC MOSFET击穿场强约为硅基IGBT的10倍，相同耐压等级下，SiC MOSFET芯片面积仅为硅基IGBT的1/10，可实现器件小型化；主流SiC MOSFET耐压覆盖650V-1700V，高端型号可达3300V以上，硅基IGBT主流耐压为600V-1200V，高耐压型号成本显著上升。

导通损耗：SiC MOSFET导通电阻（Rds(on)）极低，且温度系数为正，可通过多芯片并联降低损耗；硅基IGBT导通压降（Vce(sat)）较高，导通损耗随电流增大而显著上升，相同功率等级下，SiC MOSFET导通损耗仅为硅基IGBT的1/3-1/5。

开关损耗：SiC MOSFET开关速度快（开关时间为ns级），无硅基IGBT的拖尾电流，开关损耗仅为硅基IGBT的1/10以下，高频工况下优势尤为明显。

工作频率：SiC MOSFET可稳定工作在100kHz-1MHz频率范围，硅基IGBT受开关损耗限制，工作频率通常不超过20kHz，高频应用中易出现过热、效率下降问题。

温度特性：SiC MOSFET最高结温可达175℃-200℃，硅基IGBT最高结温通常为150℃，SiC器件在高温环境下的可靠性更优，可减少散热系统设计成本。

2. 综合性能总结

SiC MOSFET的核心优势的是高频、高压、低损耗、小型化，适合追求高效、节能、紧凑设计的场景；硅基IGBT的优势在于技术成熟、成本低廉、驱动简单，适合中低频、中低压、对成本敏感的场景，两者性能互补，覆盖不同功率电子应用需求。

三、SiC MOSFET与硅基IGBT适用场景详解

基于两者性能差异，适用场景呈现明显分化，具体场景分类及典型应用如下：

1. 碳化硅（SiC）MOSFET适用场景

主打高频、高效、高压，聚焦高端新能源与工业领域，核心应用包括：

新能源汽车：车载OBC（车载充电机）、DC/DC转换器、电机控制器，可降低车载电源损耗，提升续航里程，缩小设备体积（如OBC体积可缩小30%以上）。

光伏/风电：光伏逆变器（尤其是组串式逆变器）、风电变流器，高频化设计可提升发电效率，降低逆变器损耗，适配分布式光伏电站的小型化需求。

储能系统：储能变流器（PCS）、电池管理系统（BMS），高耐压、低损耗特性可提升储能系统循环效率，延长电池使用寿命。

高端工业控制：高频感应加热设备、高频电源、轨道交通牵引变流器，可实现设备小型化、节能化，降低运行成本。

航空航天：机载电源、卫星电源，凭借高温、高可靠特性，适配极端环境下的电力供应需求。

2. 硅基IGBT适用场景

主打中低频、低成本、高可靠性，聚焦传统工业与民生领域，核心应用包括：

工业变频器：风机、水泵、机床等设备的变频控制，中低频工况下（50Hz-10kHz）损耗可控，成本优势显著。

不间断电源（UPS）：中大功率UPS设备（10kVA-100kVA），技术成熟、驱动简单，可保障供电稳定性。

传统电源设备：工频电源、整流器、电焊机，对频率要求较低，硅基IGBT的成本优势可降低设备整体造价。

低压电器：高压开关柜、接触器，适配中低压（600V-1200V）场景，可靠性经过长期市场验证。

轨道交通辅助电源：地铁、轻轨的辅助供电系统，中低频工况下可满足供电需求，成本低于SiC器件。

四、SiC MOSFET与硅基IGBT封装pin脚形式

两者封装形式均围绕功率传输、散热、绝缘需求设计，因性能特性差异，封装pin脚布局与规格略有不同，主流封装及pin脚形式如下：

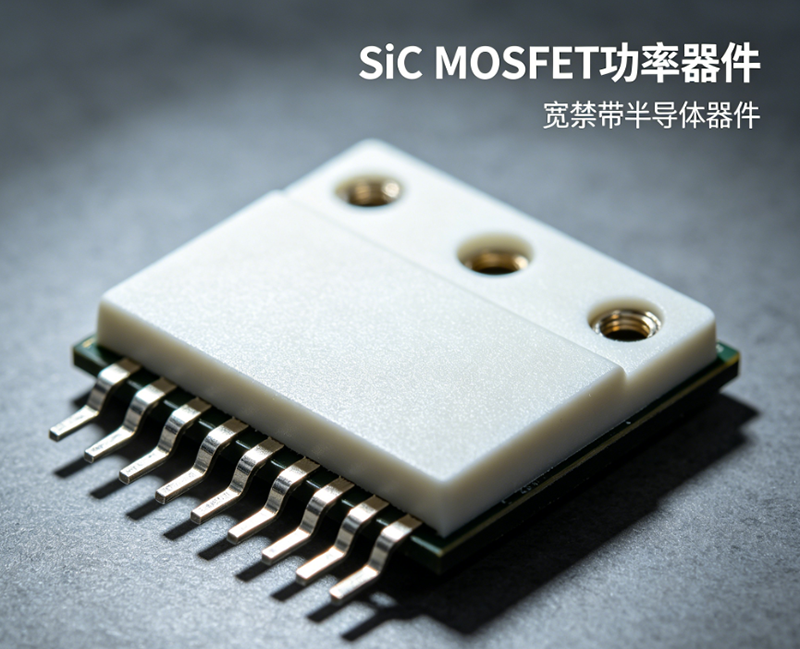

1. 碳化硅（SiC）MOSFET封装及pin脚形式

SiC MOSFET因高频、低损耗特性，封装更注重散热效率、低寄生电感，主流封装以贴片式、模块式为主，pin脚功能分区清晰，常见封装及pin脚说明：

贴片式封装（中小功率）：

TO-247-4L/TO-263-7L：4脚/7脚设计，pin脚包括栅极（G）、源极（S）、漏极（D），部分型号增加Kelvin源极（S_K），用于抑制寄生电感，提升开关性能；漏极通常位于封装底部，通过散热焊盘增强散热，适配100W-500W功率等级。

DFN-8/DFN-10：无引脚贴片封装，pin脚分布于封装两侧，体积小巧，寄生电感极低，适合高频小型化设备（如车载OBC、小型逆变器），功率等级50W-200W。

模块式封装（大功率）：

Half-Bridge模块（如XMC-1、EconoDUAL）：pin脚包括上臂栅极（G1）、上臂源极（S1）、下臂栅极（G2）、下臂源极（S2）、漏极公共端（D），部分模块增加温度检测pin脚（T），适配1000V以上高压、100A以上大电流场景，用于光伏逆变器、风电变流器。

TO-254：大功率贴片封装，pin脚为G、S、D三极，底部带大面积散热焊盘，可适配500W-1000W功率等级，兼顾散热与高频性能。

pin脚核心特点：栅极（G）驱动电压较低（通常12V-15V），源极（S）与漏极（D）承载大电流，部分封装增加辅助pin脚（如Kelvin源极），减少寄生参数影响，适配高频开关需求。

2. 硅基IGBT封装及pin脚形式

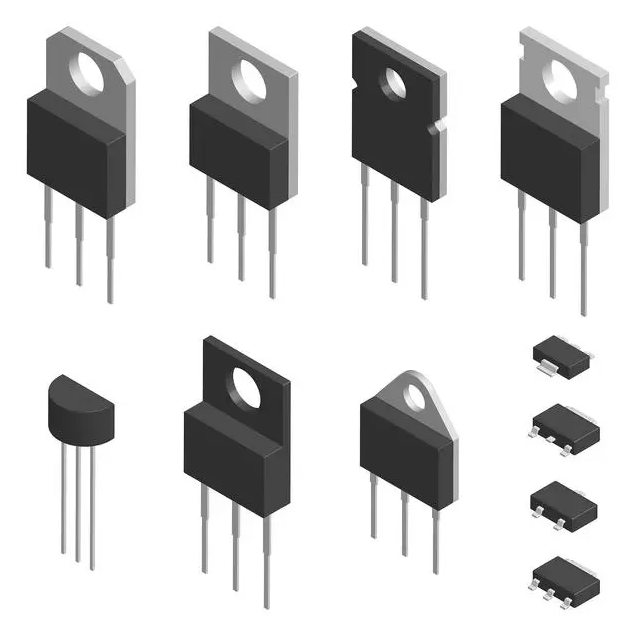

硅基IGBT封装注重成本控制与通用性，封装形式更丰富，涵盖插件式、贴片式、模块式，pin脚布局相对简单，常见封装及pin脚说明：

插件式封装（中小功率）：

TO-220/TO-247：3脚设计，pin脚分别为栅极（G）、集电极（C）、发射极（E），集电极位于封装底部，通过散热片散热，适配50W-500W功率等级，广泛应用于工业变频器、UPS设备。

TO-3P：大功率插件封装，3脚（G、C、E），散热性能优异，适配500W-1000W功率等级，用于工频电源、电焊机。

模块式封装（大功率）：

IGBT模块（如SKM系列、FF系列）：pin脚包括栅极（G）、集电极（C）、发射极（E），部分模块带续流二极管（FWD）引脚，多采用多组IGBT串联/并联设计，pin脚数量根据模块规格分为6脚、12脚、16脚，适配100A以上大电流、600V-1200V高压场景，用于轨道交通、大型变频器。

贴片式封装（小功率）：

TO-263：3脚贴片封装，pin脚为G、C、E，体积小巧，适配10W-100W功率等级，用于小型电源、低压电器。

pin脚核心特点：栅极（G）驱动电压较高（通常15V-20V），集电极（C）与发射极（E）承载大电流，封装多无辅助pin脚，寄生电感相对较高，适配中低频场景。

五、SiC MOSFET与硅基IGBT测试条件要求

两者测试均需覆盖电性能、热性能、可靠性三大核心维度，但因性能特性差异，测试重点与条件有所不同，具体测试要求如下：

1. 碳化硅（SiC）MOSFET测试条件要求

SiC MOSFET测试核心聚焦高频、高压、低损耗特性，需重点控制测试环境与寄生参数，避免影响测试精度，具体要求：

电性能测试：

导通电阻（Rds(on)）：测试电压为额定栅源电压（Vgs=12V/15V），测试电流为额定漏源电流（Id），环境温度控制在25℃/125℃（常温/高温），需消除测试线寄生电阻影响。

开关特性：测试电压为额定漏源电压（Vds），栅极驱动电压（Vgs）为12V-15V，测试频率为100kHz-1MHz，需采用低寄生测试夹具，测量开通时间（ton）、关断时间（toff）、开关损耗（Eon/Eoff）。

耐压测试：漏源极间施加额定耐压（Vds），保持一定时间（通常1min），测量漏电流（Idss），需满足漏电流≤1mA（根据器件规格调整）。

热性能测试：测试环境温度范围-40℃～175℃，模拟高温工况下的导通损耗、开关损耗变化，测量结温（Tj）与壳温（Tc）的关系，确保器件在高温下稳定工作。

可靠性测试：

高温老化（HTOL）：175℃环境下，施加额定电压、电流，持续1000小时，测试器件性能漂移。

栅极应力测试：施加正负栅源电压（如-20V～+20V），多次循环测试，确保栅极绝缘性能。

静电（ESD）测试：人体放电模式（HBM）、机器放电模式（MM），测试器件抗静电能力，通常要求HBM≥2kV。

测试关键：需使用低寄生测试座与夹具，减少高频信号干扰，确保测试数据精准；测试环境需严格控温，避免温度对低损耗参数的影响。

2. 硅基IGBT测试条件要求

硅基IGBT测试核心聚焦中低频、大电流特性，重点测试导通压降、开关损耗与可靠性，测试条件相对宽松，具体要求：

电性能测试：

导通压降（Vce(sat)）：测试电流为额定集电极电流（Ic），栅源电压（Vgs=15V-20V），环境温度25℃/125℃，测量集电极与发射极间压降，确保符合器件规格。

开关特性：测试电压为额定集电极电压（Vce），测试频率为5kHz-20kHz，测量开通时间（ton）、关断时间（toff）及拖尾电流，计算开关损耗。

耐压测试：集电极与发射极间施加额定耐压（Vce），保持1min，测量漏电流（Ices），要求漏电流≤5mA。

热性能测试：测试环境温度范围-40℃～150℃，测量不同温度下的导通压降变化，确保器件在额定结温下无性能异常。

可靠性测试：

高温老化（HTOL）：150℃环境下，施加额定电压、电流，持续1000小时，测试器件稳定性。

闩锁（Latch-up）测试：施加过电流、过电压，测试器件是否出现闩锁现象，确保器件可自行恢复。

机械可靠性：振动、冲击测试，适配工业场景的安装与使用需求。

测试关键：重点控制测试电流与温度，避免过电流导致器件损坏；中低频测试对寄生参数要求较低，测试夹具通用性强。

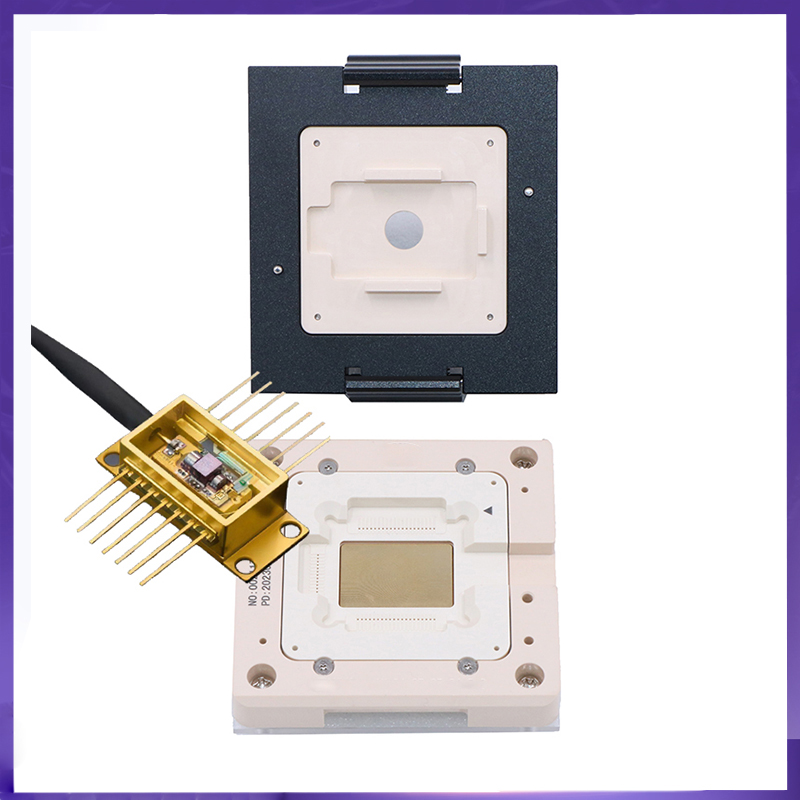

六、谷易电子测试座案例参考（SiC MOSFET与硅基IGBT）

谷易电子针对SiC MOSFET与硅基IGBT的特性差异，打造了专用测试座方案，覆盖研发与量产全场景，适配不同封装与测试需求，以下为典型案例：

1. 谷易电子SiC MOSFET测试座案例（适配TO-247-4L封装）

该案例适配SiC MOSFET高频、低寄生、大电流测试需求，对应型号为GY-SIC-TO247-4L，具体参数与优势：

适配封装：TO-247-4L（4脚），兼容SiC MOSFET主流贴片式封装，pin脚精准对应G、S、D、S_K（Kelvin源极），定位精度±0.02mm。

探针配置：采用高弹性铍铜镀金探针，接触阻抗≤3mΩ，单Pin电流≥50A，栅极探针采用低寄生设计，减少高频信号干扰；Kelvin源极专用探针，确保导通电阻测试精度。

散热设计：底部配备铜制散热块，适配SiC MOSFET高温测试需求，可将测试时器件壳温控制在≤125℃，避免温度影响测试数据。

测试性能：支持100kHz-1MHz高频测试，寄生电感≤0.1nH，导通电阻测试误差≤±2%，开关损耗测试重复性≥95%，满足SiC MOSFET电性能与可靠性测试要求。

应用场景：SiC MOSFET研发阶段性能测试、量产阶段批量筛选，适配车载OBC、光伏逆变器用SiC器件测试。

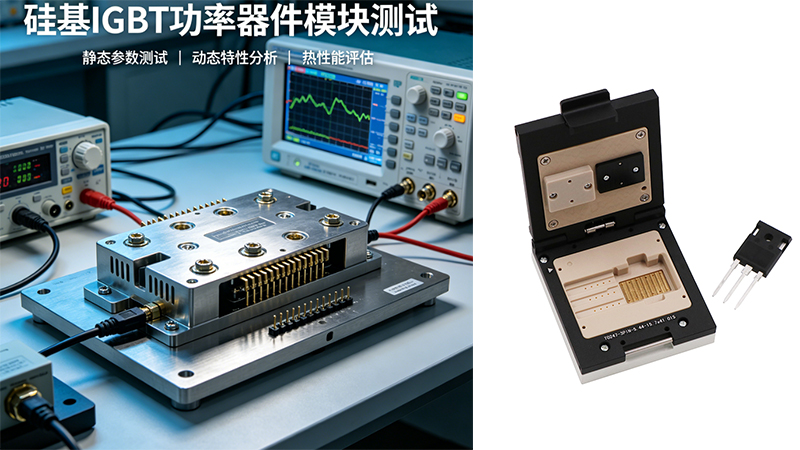

2. 谷易电子硅基IGBT测试座案例（适配TO-220封装）

该案例适配硅基IGBT中低频、大电流测试需求，对应型号为GY-IGBT-TO220，具体参数与优势：

适配封装：TO-220（3脚），兼容硅基IGBT插件式封装，pin脚精准对应G、C、E，支持多规格TO-220封装兼容（不同引脚间距可灵活适配）。

探针配置：采用高耐磨镀金探针，接触阻抗≤5mΩ，单Pin电流≥30A，探针寿命≥50万次，适配量产批量测试需求。

结构设计：翻盖式手动结构，操作便捷，配备定位卡槽，避免器件偏移；壳体采用耐高温PC材质，适配-40℃～150℃测试环境。

测试性能：支持5kHz-20kHz中低频测试，导通压降测试误差≤±3%，耐压测试可适配1200V高压，满足硅基IGBT电性能与可靠性测试要求。

应用场景：硅基IGBT研发测试、工业变频器、UPS设备用IGBT量产筛选，性价比高，适配中小功率硅基IGBT测试。

SiC MOSFET与硅基IGBT的核心差异在于材料特性带来的高频、低损耗优势，SiC MOSFET更适配高端、高效、小型化场景，硅基IGBT更适配中低频、低成本场景，两者在功率电子领域形成互补。封装方面，SiC MOSFET侧重低寄生、强散热，多带辅助pin脚；硅基IGBT侧重通用性、低成本，封装形式更丰富。测试方面，SiC MOSFET需重点控制寄生参数与测试温度，硅基IGBT侧重中低频大电流测试，测试条件相对宽松。

谷易电子针对两者特性打造的专用测试座，通过精准的pin脚定位、适配的探针配置与散热设计，分别满足SiC MOSFET高频低损耗测试与硅基IGBT中低频大电流测试需求，已在量产与研发场景中得到广泛验证，为功率器件测试提供可靠支撑。
