一、SLT（System-Level Test）系统级测试概述

SLT（System-Level Test，系统级测试）是半导体芯片后段测试中贴近终端真实应用场景的高阶验证手段，区别于传统FT最终测试依托ATE设备标准化测试向量的检测模式，SLT测试核心是将封装成品芯片置于仿真系统工况中，运行真实业务程序、系统固件与终端任务，模拟芯片上机后的完整工作状态，以此验证芯片实际运行的功能完整性、性能稳定性与环境可靠性。

在半导体封测体系中，SLT是FT成品测试的核心补充测试手段，而非替代关系。FT测试依托ATE设备实现高覆盖率、标准化的电气、逻辑、参数筛查，覆盖芯片硬件底层缺陷；而SLT聚焦系统层级的整机运行验证，弥补ATE-FT测试无法模拟真实业务场景、系统交互、长时间负载运行的短板。但受限于场景化测试特性，SLT仅能覆盖部分核心功能，测试覆盖率低于FT测试，因此行业通用标准为：FT做全量参数筛查，SLT做真实工况验证，两者互补保障芯片出货品质。

SLT测试同样依托测试主板+IC测试座Socket+测试主机的协同架构，通过谷易电子高精度芯片测试座建立芯片与系统主板的稳定电气连接，让待测芯片在接近终端产品的硬件、软件、供电、散热环境下运行，精准暴露FT测试无法筛查的系统兼容性、满载稳定性、长期运行隐性失效问题。

二、SLT测试核心定位与FT测试互补关系

1. SLT核心定位

SLT属于场景化、系统级、业务驱动型测试，测试对象为封装完成的成品芯片，适用于AI算力芯片、SoC主控、射频芯片、存储芯片、功率控制芯片等复杂高端器件。核心定位是模拟终端真实工作场景，验证芯片在系统协同工作、满负载业务运行、长时间工况下的实际表现，聚焦“能用、好用、长期稳定运行”的终端核心需求。

2. SLT与FT互补逻辑

FT测试优势：标准化、全覆盖、高效率，可完成引脚开短路、直流/交流参数、逻辑功能、DFT自检、射频参数等全维度底层筛查，测试覆盖率高，适合量产批量良率分选。

FT测试短板：基于ATE设备测试向量，脱离真实系统业务场景，无法模拟芯片整机交互、软件调度、满载持续运行、多模块协同工作的真实工况，容易遗漏系统级隐性缺陷。

SLT测试优势：全真系统环境测试，运行真实固件与业务程序，可精准暴露系统兼容不良、负载算力衰减、长时间运行死机、信号交互异常、散热工况失效等FT无法检出的场景化缺陷。

SLT测试短板：针对性强、覆盖范围有限，仅验证核心业务功能与性能，无法完成芯片全参数、全逻辑筛查，测试覆盖率较低，仅可作为FT的补充验证手段。

三、SLT三大核心测试维度（功能/性能/可靠性）

行业标准化SLT测试体系主要分为系统功能测试、整机性能测试、长期可靠性测试三大维度，全方位验证芯片在真实系统工况下的综合表现，是高端芯片量产出货、终端品质保障的关键环节。

1. SLT系统功能测试

SLT系统功能测试是基于真实系统环境的业务级功能验证，区别于FT底层逻辑测试，不再单纯依赖测试向量，而是通过加载终端固件、驱动程序、业务软件，验证芯片在系统协同工作中的功能完整性。

核心测试内容：

芯片系统启动、固件加载、驱动适配、指令调度等基础系统功能验证；

内核运算、接口通信、数据读写、信号交互、协议适配等业务功能实测；

多模块协同工作测试，验证芯片各功能单元在系统调度下的联动能力；

针对性场景功能校验，如AI芯片模型推理、射频芯片信号收发、存储芯片数据读写、主控芯片任务调度等专属功能。

测试价值：有效筛查FT测试无法发现的系统适配异常、驱动不兼容、业务功能失效、模块联动故障等场景化问题，确保芯片上机后可正常启动、稳定运行核心业务。

2. SLT整机性能测试

SLT整机性能测试聚焦芯片在系统满载、真实业务负载下的动态性能表现，突破FT静态参数测试的局限，真实还原终端工况下的算力、速率、延迟、功耗等核心指标。

核心测试内容：

满载算力与吞吐性能：AI芯片推理吞吐、处理器运算速率、高速接口传输带宽、存储读写速度等实测验证；

系统延迟与时序性能：业务响应延迟、数据传输时延、多任务调度时序稳定性测试；

动态功耗性能：系统运行工况下的实时功耗、满载峰值功耗、功耗波动稳定性测试；

高频高速稳定性：高速协议、高频信号在系统整机环境下的传输质量、抗干扰能力验证。

测试价值：精准判定芯片“实际工作性能”而非“理论参数性能”，筛选出参数达标但满载性能衰减、吞吐不足、延迟超标的隐性不良品，保障终端产品体验与性能达标。

3. SLT长期可靠性测试

SLT可靠性测试是芯片品质兜底的关键工序，核心模拟终端长期、持续、极端工况运行状态，验证芯片系统级耐久稳定性，是车规、工业级、高端算力芯片的必测项目。

核心测试内容：

长时间压力老化测试：持续满载运行业务程序，进行数十小时至数百小时系统老化，筛查长时间运行死机、重启、掉速、功能闪退等失效问题；

宽温系统稳定性测试：在-40℃～125℃高低温环境下运行系统业务，验证温度变化引发的性能漂移、功能异常、系统崩溃等问题；

工况波动可靠性测试：模拟电压波动、频繁启停、任务切换、高负载交替运行等复杂工况，验证芯片系统抗干扰、抗疲劳能力；

数据可靠性测试：长时间运行数据读写、信号交互，验证数据不丢失、传输不报错、协议不异常。

测试价值：拦截FT常规测试无法检出的疲劳失效、温漂失效、长期运行隐性缺陷，大幅降低终端客户返修率，保障芯片全生命周期使用可靠性。

四、SLT测试工作流程与系统架构

1. SLT标准化测试流程

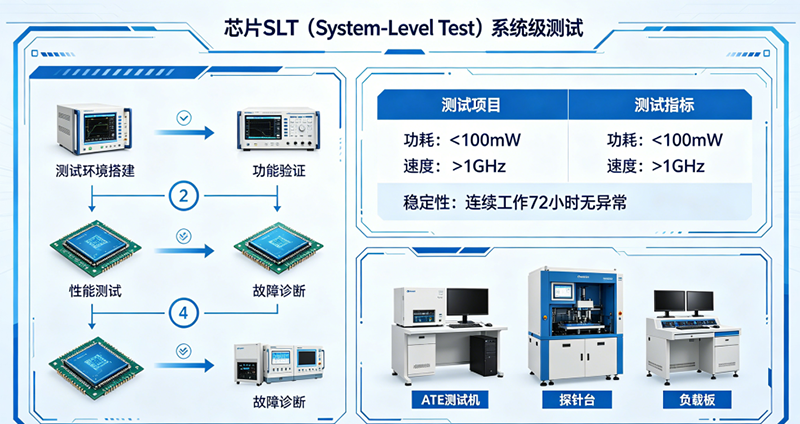

SLT测试采用仿真整机工况测试模式，流程贴合终端上机逻辑，标准化闭环如下：芯片精准上料对位→测试座建立稳定电气连接→加载系统固件与业务程序→运行功能/性能/可靠性测试→采集系统级运行数据→判定工况良品/不良品→自动分选收纳。

2. SLT测试三大核心架构

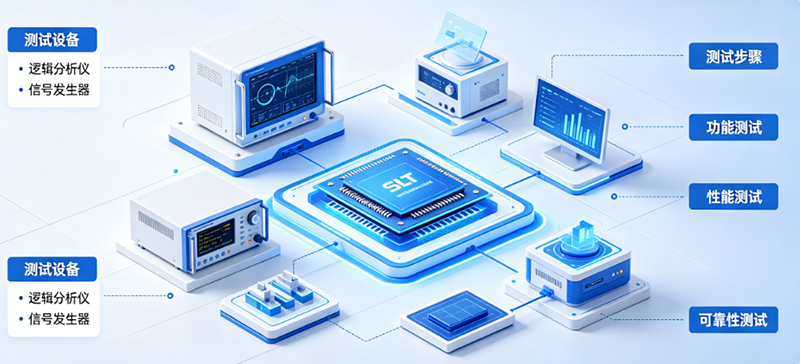

SLT测试系统由测试主机+系统测试主板+IC测试座Socket三部分协同组成，测试座作为核心接触媒介，直接决定系统工况模拟的真实性与测试稳定性：

测试主机：运行系统程序、业务脚本、压力测试程序，负责调度测试任务、采集运行数据、判定系统工况状态；

系统测试主板：模拟终端整机硬件环境，包含供电电路、时钟电路、高速接口、外设电路，还原芯片真实上机硬件场景；

IC测试座Socket（核心关键）：安装于系统测试主板之上，是待测芯片与系统主板的唯一电气连接载体，负责稳定传输系统信号、供电电流、高速数据，保障芯片可完全复刻终端工作状态。

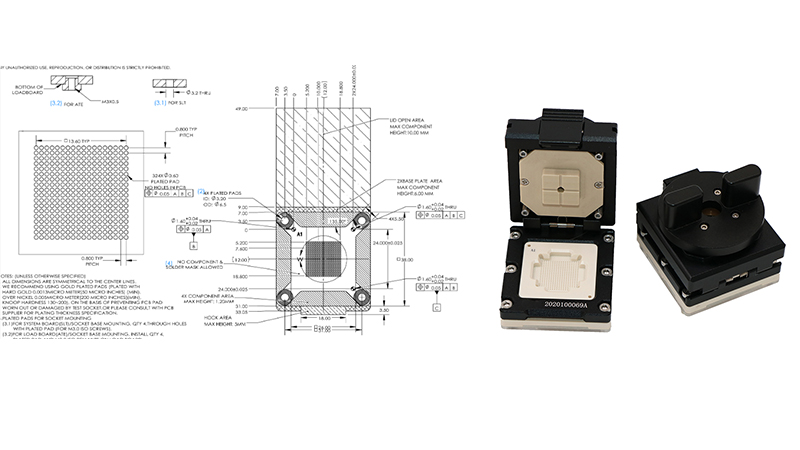

五、SLT测试对芯片测试座Socket的核心要求

相较于FT测试，SLT测试更侧重长时间稳定连接、工况一致性、散热适配、低干扰，对测试座的耐久度、接触稳定性、环境适配性要求更高，结合谷易电子多年SLT测试治具研发经验，核心要求如下：

长期接触稳定不漂移：探针接触电阻恒定、抗氧化、抗疲劳，可满足数百小时连续老化测试，杜绝长时间测试出现接触不良、参数漂移、系统断连问题；

低寄生、高信号完整性：适配系统高速、高频、大数据传输工况，寄生参数小、信号无衰减、无串扰，保障系统业务运行、性能测试数据真实准确；

强散热、耐宽温工况：搭载高效散热结构，适配芯片长时间满载高温运行，同时耐受-40℃～125℃高低温循环测试，适配全温区系统可靠性验证；

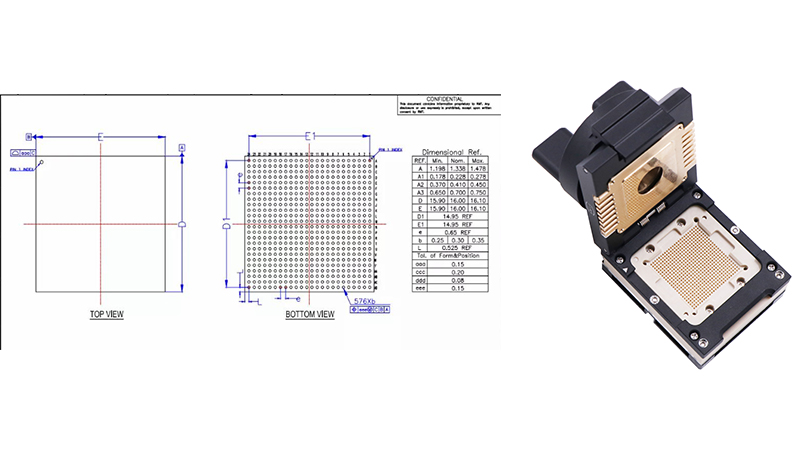

精准定位适配高密度封装：±0.02mm高精度对位，适配BGA、FC-BGA、QFN等高端芯片封装，杜绝虚接、偏位，保障每一次系统测试工况一致；

适配持续大电流工况：电源引脚单针大电流承载能力强，满足芯片系统满载峰值功耗、持续供电需求，避免供电不稳引发的系统误判；

兼容自动化连续测试：结构适配自动化流水线，可实现批量芯片连续SLT压力测试、老化测试，适配量产高效测试需求。

六、谷易电子SLT系统级测试座Socket协同应用案例

谷易电子深耕芯片系统级SLT测试场景，针对AI算力芯片、SoC主控芯片、射频芯片、存储芯片等高端器件的工况测试需求，定制专属SLT测试座解决方案，完美适配系统功能验证、满载性能测试、长期温循老化测试，实现Socket与SLT测试系统的高效协同，广泛应用于芯片研发验证、量产补充测试、高端品质兜底筛查场景。

案例1：AI算力芯片SLT系统老化测试座方案

针对GPU、NPU、FPGA等算力芯片系统级满载压力测试、长时间老化测试需求定制开发，解决高端算力芯片FT测试无法覆盖的算力衰减、长时间运行死机、高温工况失效等痛点。

采用低寄生高频探针阵列，完美适配芯片系统高速算力运算、HBM显存传输、PCIe高速交互工况，系统运行过程中信号零失真、零串扰；

一体化均热散热模组，适配芯片长时间满载高功耗运行，杜绝积热导致的系统降频、性能漂移、测试误判问题；

探针高耐久抗疲劳设计，可连续支持500小时以上不间断SLT老化测试，接触电阻无波动，测试工况高度一致；

量产效果：有效筛出FT测试合格但系统满载失效、长期运行不稳定的隐性不良品，终端失效返修率下降15%以上。

案例2：SoC主控/存储芯片SLT功能性能测试座方案

适配消费级、工业级SoC主控、Flash存储、边缘AI芯片的系统级功能验证与性能标定，主打高稳定性、高兼容性、高性价比。

精准分区隔离设计，数模分离、高低频隔离，保障系统固件加载、数据读写、多任务调度测试无干扰；

宽温适配结构，可同步配合高低温设备完成系统级温循可靠性测试，精准复现终端低温启动异常、高温性能衰减问题；

兼容手动调试与自动化批量SLT测试，适配研发迭代验证与量产补充筛查双场景，大幅提升芯片系统级品质覆盖率。

案例3：射频通信芯片SLT场景化测试座方案

针对RFSOC、无线射频芯片系统级信号收发、通信稳定性SLT测试需求定制，解决射频芯片FT参数达标、系统工况通信异常的行业痛点。

专用同轴屏蔽探针设计，低损耗、高隔离，完美适配系统真实通信工况，精准验证芯片射频收发、信号灵敏度、抗干扰性能；

杜绝测试座寄生参数对射频系统工况的干扰，保障SLT测试结果与终端上机表现高度一致；

可长时间稳定运行系统通信压力测试，有效筛查终端通信断连、信号漂移、速率不稳等隐性缺陷。

SLT系统级测试是高端芯片品质管控的最后一道场景化兜底关卡，作为FT成品测试的重要补充，其核心价值是弥补传统ATE-FT测试脱离真实应用场景的短板，通过全真系统工况，完成芯片功能可用性、性能真实性、运行可靠性的三维验证。虽受限于场景化测试模式，SLT测试覆盖率不及FT测试，但可精准拦截FT无法检出的系统兼容、满载运行、长期老化、极端温工况等隐性失效问题。

在SLT测试体系中，测试座Socket的稳定性、精准度、耐久度直接决定系统工况模拟的真实性与测试结果的可靠性。谷易电子依托成熟的探针技术、散热结构、隔离设计与宽温适配能力，针对不同品类、不同封装芯片的SLT测试痛点，提供一体化Socket协同解决方案，全面适配系统功能、性能、可靠性全维度SLT测试需求，助力半导体企业实现“FT全覆盖筛查+SLT全场景验证”的双重品质保障，大幅提升芯片终端上机良率与市场可靠性。
