在通信基站、工业伺服控制、电力逆变、车载电子、音频处理、雷达信号解调等实时信号处理场景中，DSP（Digital Signal Processor，数字信号处理器）是不可或缺的核心专用算力芯片。不同于CPU的通用调度运算、GPU的并行AI算力加速，DSP专为实时、定点、高密度、重复性数字信号运算而生，具备硬件乘累加加速、低延时、高稳定、低功耗的独特优势，是现代电子设备实现信号采集、滤波、变换、解调、控制闭环的核心基石。长期以来，全球高端DSP市场被TI、ADI、高通等海外企业垄断，随着国内半导体产业快速突破，国产DSP已实现从低端替代到中高端批量落地的跨越。

一、什么是DSP数字信号处理器芯片？核心原理与技术特征

DSP数字信号处理器是一种专为数字信号实时处理优化的专用微处理器，主要对模拟信号转换后的数字信号进行高速采集、滤波、降噪、FFT变换、编码解码、闭环控制等运算处理。其核心设计目标并非通用计算，而是解决“海量数据流、高吞吐、强实时、低抖动”的信号处理难题，广泛区别于通用CPU、MCU、GPU架构。

1. DSP核心工作原理

通用CPU采用冯·诺依曼架构，指令与数据共享总线，存在读取与运算抢占问题，处理重复性信号算法时效率低、延时波动大。而DSP普遍采用哈佛架构或改进型哈佛架构，程序总线与数据总线独立分离，可同时读取指令与运算数据；内置专用硬件MAC（乘累加）单元，单时钟周期即可完成一次乘法+累加运算，完美匹配信号处理中最核心的卷积、滤波、矩阵运算，实现数据流流水线式高速并行处理，保障微秒级甚至纳秒级实时响应。

2. DSP四大核心技术优势

（1）超强实时处理能力，延时确定性高：DSP无操作系统冗余调度，算法执行基于硬件流水线固化运行，时序抖动极小，能够稳定实现高频闭环控制，适配工业伺服、电力逆变、雷达解调等对延时精度要求严苛的场景，这是通用CPU无法替代的核心优势。

（2）硬件算法加速，运算效率极高：内置多路MAC乘累加单元、专用移位寄存器、地址发生器，针对FFT变换、FIR/IIR滤波、自适应降噪、信号调制解调等通用信号算法做硬件级加速，同等主频下信号处理效率远超MCU与CPU。

（3）低功耗高稳定，适配长期连续工况：DSP架构精简、无冗余运算单元，专注信号专项处理，功耗远低于GPU与高端CPU，同时抗干扰、抗参数漂移能力强，适合工业设备、车载设备、通信基站7×24小时不间断连续工作。

（4）高精度动态调控，适配复杂信号场景：支持定点/浮点高精度运算，可精准捕捉微弱信号、过滤杂波干扰，广泛应用于音频降噪、传感信号采集、雷达信号筛查、电力谐波治理等高精度场景。

3. DSP与MCU、CPU、GPU的定位差异

MCU主打简单逻辑控制与低功耗管控，无高速信号运算能力；CPU主打多任务通用调度，实时性差；GPU主打大规模并行浮点AI算力，功耗高、延时不确定；而DSP精准卡位高速实时信号处理+闭环精准控制赛道，是工业控制、通信、车载、军工信号处理的专用核心芯片。

二、国内DSP芯片进口替代格局：主流国产厂商与技术实力

过去十年，全球DSP市场长期由TI（德州仪器）、ADI、高通垄断，其中TI C2000系列工控DSP、通信DSP占据全球过半市场份额，国内高端场景高度依赖进口。近年来，国内半导体企业持续技术攻坚，在工业控制、车载电子、光通信、音频处理、军工专用DSP领域实现全面突破，已形成多梯队、全场景的进口替代格局，部分产品实现PIN-to-PIN兼容进口芯片，批量商业化落地。

1. 工业实时控制DSP替代梯队（对标TI C2000）

格见半导体：专注TI C2000系列DSP国产化替代，主打工业级高性能实时控制DSP，GS32系列产品全面适配伺服驱动、光伏逆变、储能变流器、工业电源场景，已实现规模化量产，完美替代进口中端工控DSP。

纳芯微：依托模拟芯片技术积淀，推出NSSine™系列工控DSP，全档位覆盖高低端工控场景，PIN-to-PIN兼容TI主流型号，广泛应用于数字电源、充电桩、光伏储能设备，批量稳定出货。

进芯电子：国内老牌工控DSP厂商，在工业伺服、运动控制专用领域替代率领先，核心产品适配工业自动化设备，国产化替代率稳居行业前列。

2. 通用工业/车载DSP梯队

极海半导体（纳思达旗下）：推出G32R5系列双核实时控制DSP/MCU一体化芯片，基于Cortex-M52架构，适配工业控制、车载低功耗场景，出货量稳居国产前列，具备极强的稳定性与性价比。

瑞芯微：主打AI+音频融合DSP，RK2118M等系列芯片集成DSP、Codec、PA全栈能力，适配智能座舱、车载音频降噪、人声分离场景，已配套广汽、奇瑞等车企量产落地。

杰发科技：车载音频DSP龙头，占据国内车载后装音频DSP超六成市场份额，是车载娱乐、音频处理场景核心国产替代方案。

3. 高端通信/光通信DSP梯队（国际一流水平）

华为海思：自研天罡系列5G基站DSP、高速光模块oDSP芯片，采用7nm先进工艺，算力达200TOPS，性能对标国际顶尖水平，广泛应用于5G基站、数据中心高端光模块，批量供货国内通信头部企业。

橙科微：国内唯一突破50G以上高速SerDes/DSP技术的企业，打破博通、美满电子的高端光通信DSP垄断，填补国内高速光传输DSP空白。

中兴微电子：聚焦通信专用DSP，适配5G基站、光传输设备，实现通信中端DSP规模化进口替代。

4. 创新架构军工/通用DSP梯队

中科昊芯：全球首家量产RISC-V架构DSP企业，自研H28x内核，HX2000系列通过AEC-Q100车规认证，适配工业、车载、军工多场景，开辟国产DSP全新技术路线。

目前中低端工业、车载、音频DSP已实现全面国产替代，中端工控、通信DSP进入批量替代阶段，高端高速光通信、军工宇航DSP持续追赶，国产DSP已经摆脱完全依赖进口的局面，进入“全面替代、高端突破”的全新阶段。

三、基于DSP芯片封装类型的测试标准与测试条件要求

DSP芯片根据应用场景分为消费级、工业级、车规级、军工级，主流封装涵盖LQFP、QFN、BGA、FCBGA等类型，不同封装的引脚密度、散热特性、结构强度差异极大，需匹配差异化的可靠性测试标准、电气测试条件与环境应力参数，保障芯片信号处理精度、实时性与长期稳定性。

1. LQFP封装（通用工业、车载普通DSP）

典型型号：常规工控DSP、车载音频DSP，引脚数量48~176Pin

适用标准：JEDEC JESD22、AEC-Q100（车规）、GB/T工业芯片标准

核心测试条件：常温功能测试、电气参数测试、IO端口时序测试；工业级温循范围-20℃~85℃，车规级-40℃~105℃；重点测试DSP信号采样精度、滤波算法稳定性、闭环控制延时、IO通信稳定性，无超高应力老化要求。

2. QFN封装（小型化、低功耗DSP）

典型型号：穿戴设备、小型工控、车载低功耗DSP，无引脚密贴封装

适用标准：JEDEC JESD22-A108、JESD22-A110

核心测试条件：重点测试底部焊盘散热可靠性、接触导通一致性；湿热老化、高低温循环测试；低功耗工况下的信号精度稳定性测试，筛查虚焊、散热不良导致的参数漂移、信号失真问题。

3. 常规BGA封装（中高端工控、通信DSP）

典型型号：工业伺服DSP、中端通信DSP，BGA256、BGA484等

适用标准：JEDEC全系列可靠性标准、工业级高可靠测试规范

核心测试条件：高密度引脚接触一致性测试、高速总线时序测试、长时间带电老化测试；温循范围-40℃~125℃，湿热HAST应力测试；重点验证DSP高速数据流处理稳定性、多通道信号同步精度、长期负载下的零漂移性能。

4. FCBGA超高密度封装（高端通信、军工DSP）

典型型号：5G基站DSP、高速光通信oDSP、军工信号处理DSP

适用标准：MIL-STD-883、GJB548B、高端通信芯片可靠性规范

核心测试条件：超高速信号完整性测试、高精度时序抖动测试、宽温极限工况测试、长期真空老化测试；军工级需增加振动冲击、电磁兼容、抗辐照专项摸底测试，严格保障极端环境下信号处理无失真、无错乱、无延时漂移。

四、谷易电子DSP芯片测试座Socket适配体系与协同应用方案

DSP芯片的核心测试痛点集中在实时时序精度难校准、微弱信号易失真、长期工况参数易漂移、高密度引脚接触一致性要求高。普通通用测试座存在接触电阻不稳定、信号损耗大、温漂明显、压力不均等问题，极易导致DSP滤波精度、FFT运算、闭环延时等关键参数误测。谷易电子针对全封装、全等级国产/进口DSP芯片，打造专属测试座Socket一体化适配方案，全面覆盖研发调试、可靠性验证、量产分选全流程。

1. 分场景测试座结构适配

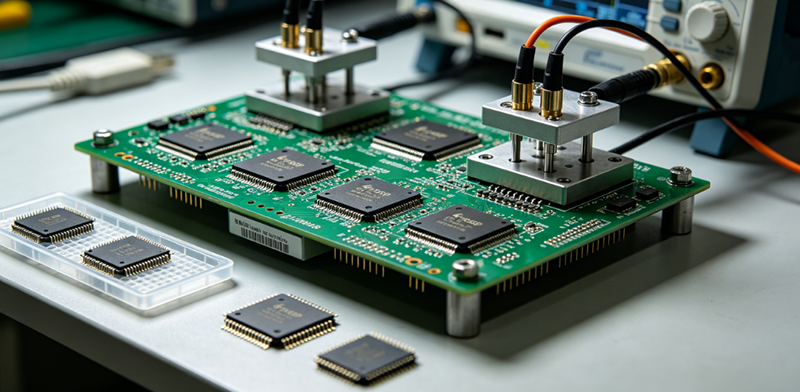

实验室研发调试场景：采用翻盖式、旋钮式手动测试座，适配LQFP、QFN、BGA、FCBGA全系列DSP封装。支持微米级精准对位、柔性可控压力锁紧，可避免小型封装引脚压伤、高密度封装虚接短路，适配DSP反复烧录、算法迭代、多轮信号精度摸底测试，完美匹配DSP实时性、高精度的调试需求。

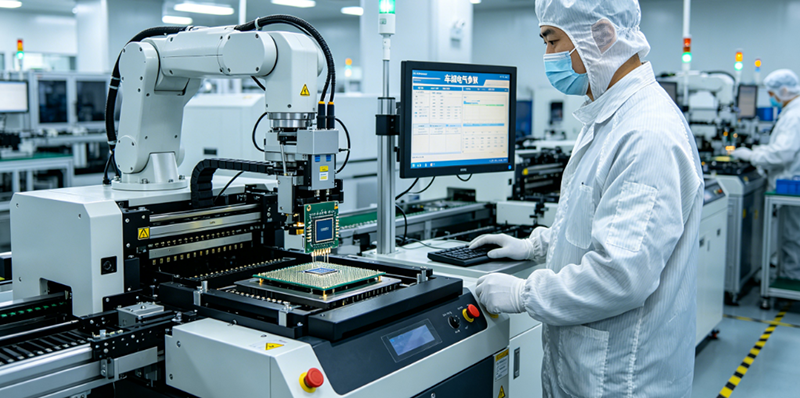

量产自动化测试场景：采用Open Top下压式自动化测试座，适配ATE量产测试流水线。伺服精准下压、全域压力均匀，高耐久精密探针保障高密度引脚同步稳定接触，接触电阻极低且一致性优异，最大程度降低治具引入的信号损耗与时序误差，精准还原DSP芯片真实信号处理性能。

2. 针对性解决DSP核心测试难题

保障信号完整性：谷易电子DSP测试座采用高频低损耗基板与屏蔽隔离设计，优化信号传输路径，有效抑制高频信号串扰、衰减与相位偏移，精准捕捉DSP微弱信号采集、滤波、变换的精度差异，杜绝测试失真。

适配宽温可靠性测试：测试座采用低形变、耐高低温材质，可稳定在-40℃~125℃宽温工况工作，高温无形变、低温无接触失效，完美匹配工业、车规、军工DSP的温循、湿热、老化测试标准，保障高低温下信号参数测试精准无漂移。

散热与工况精准还原：针对高功耗通信、工控DSP，测试座集成高导热散热基座，可快速导出芯片工作热量，还原设备真实满载工况，避免高温积热导致的DSP运算精度下降、参数漂移误判。

3. 工程协同应用价值

依托谷易电子DSP专用测试座的高精度、高稳定性、全封装适配能力，可完美匹配国产替代DSP的算法性能验证、时序精度校准、极端环境可靠性测试、量产良率分选四大核心需求。有效解决国产DSP迭代过程中参数一致性差、测试数据偏差、隐性失效漏判等问题，助力国产工控、车载、通信DSP芯片快速完成性能对标、认证落地与规模化替代。

DSP芯片作为数字信号实时处理的专用核心，凭借高实时、高精度、低功耗、高稳定的特性，占据工业控制、通信、车载、军工等关键场景的核心地位。当前国内DSP产业已完成跨越式发展，从低端跟随走向全场景替代，格见半导体、纳芯微、极海半导体、华为海思、中科昊芯等头部企业，分别在工控、车载、高端通信、创新架构赛道实现技术突破，全面打破海外垄断。

在国产DSP规模化量产替代的进程中，标准化、高精度的测试方案是品质保障的核心。依据LQFP、QFN、BGA、FCBGA不同封装匹配对应的JEDEC、AEC-Q100、GJB测试标准，结合谷易电子全系列DSP测试座Socket的协同适配能力，可全面覆盖研发调试、可靠性验证、量产测试全流程，精准保障国产DSP芯片的信号精度、实时性与环境可靠性，为国产DSP实现全场景进口替代、高端市场突破筑牢技术与品质根基。
