随着AI大模型、超算中心、智能算力产业高速爆发，作为电路基础被动元件的电容，彻底摆脱传统配角定位，成为制约AI服务器、高端算力芯片稳定运行的核心关键器件。电容主要通过储能、滤波、去耦、稳压四大核心作用，解决AI芯片高功耗、大电流瞬态波动难题，是AI设备长效稳定运行的隐形基石。

一、什么是电容？核心原理与电路价值

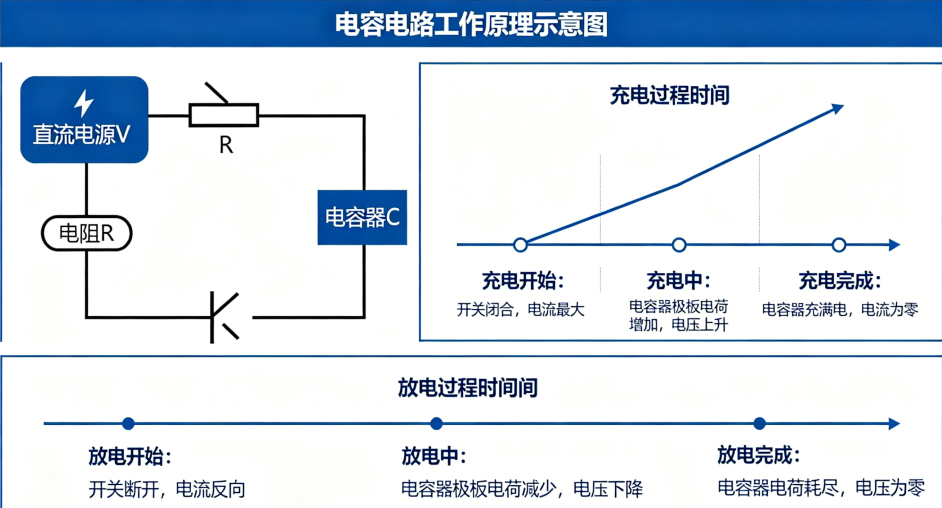

电容是电子电路中最基础的无源储能元件，由绝缘电介质与两片平行导电极板组成，核心原理是通过电场实现电荷的储存与释放，具备“通交流、隔直流”的电气特性，广泛应用于各类电子设备电路中。

区别于电池的化学储能，电容为物理储能，拥有微秒级极速充放电、无化学损耗、响应速度快的核心优势，基本公式为C=Q/V（电容容量=电荷量/电压），常用容量单位为pF、nF、μF、F。

在电子电路中，电容承担四大核心功能，是电路稳定运行的基础：

1. 去耦旁路：为芯片提供本地瞬时供电，消除电源高频噪声；

2. 滤波稳压：平滑电压纹波，稳定电路供电电压；

3. 信号耦合：传递交流信号，隔离直流干扰，保障信号完整；

4. 瞬态储能：快速充放电，弥补负载突变带来的供电缺口。

二、AI爆火之后，为什么轮到电容崛起？

在传统消费电子时代，电容仅作为基础配角器件存在。但随着AI大模型、高性能GPU、超算数据中心、自动驾驶的全面普及，算力设备功耗、电流、运行压力呈指数级增长，电容正式迎来行业风口，成为AI算力设备的核心刚需器件。

1、AI芯片功耗瞬变剧烈，依赖电容极速补能

高端AI服务器GPU单卡功耗可达700W以上，负载切换瞬间电流波动高达数百安培。传统电源模块响应速度为毫秒级，无法匹配AI芯片极速负载变化。唯有电容可凭借微秒级充放电能力，瞬时释放储能、填补供电缺口，避免芯片降频、卡顿、宕机，是AI芯片的“专属电力缓冲站”。

2、算力密度暴涨，电容用量成倍攀升

一台高端AI服务器需搭载数万颗MLCC陶瓷电容，用量是传统服务器的5-10倍。全球算力中心规模化建设，带动高端精密电容迈入百亿级增量市场，小型化、低ESR、高稳定电容成为行业刚需。

3、7×24小时极限工况，对电容可靠性提出极致要求

AI数据中心全年无休连续运行，设备长期处于高温、高频充放电、高负荷状态；车载AI设备还需适配高低温、振动、冲击等复杂工况，倒逼电容向宽温域、长寿命、高稳定性迭代升级，也带动电容精密测试行业同步升级。

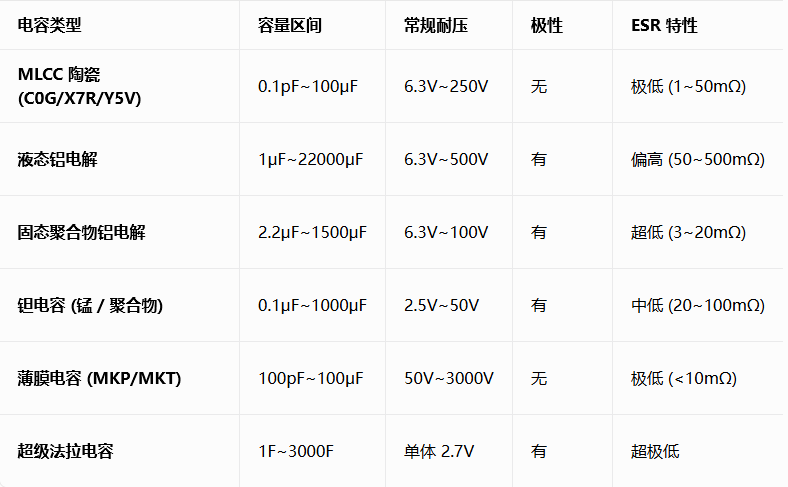

三、主流电容型号分类与AI场景适配标准

行业电容型号遵循IEC国际标准与国内SJ/T行业标准，核心由介质材料、结构类型、容量参数、误差等级、耐压值组成。不同类型电容性能差异极大，适配的AI应用场景也各不相同。

1、MLCC多层陶瓷电容（AI核心主力）

具备体积小、响应快、ESR等效电阻低、高频性能优异的特点，是AI服务器、GPU、主板芯片去耦滤波的核心器件，主流封装为0201、0402、0603，常用X7R、X5R介质，适配高密度算力主板布局。

2、钽电容

稳定性强、漏电流极低、温度特性优异，多用于AI设备精密电源、模拟信号电路，保障小信号电路精准稳定运行。

3、铝电解电容

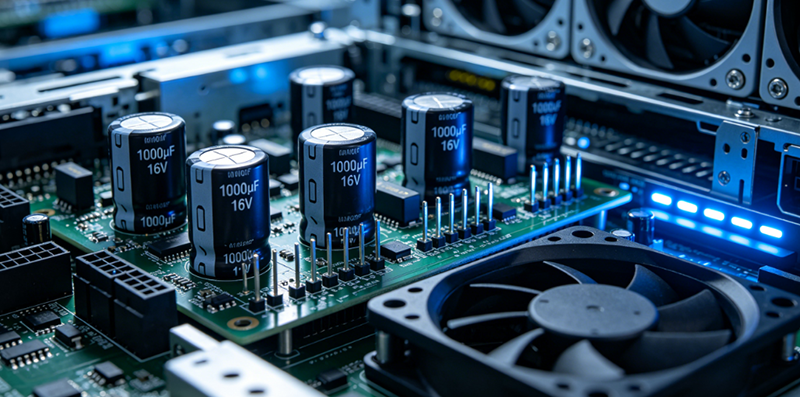

容量大、性价比高，主要用于AI服务器主板主电源储能、低频滤波，适配大电流基础供电场景。

4、超级电容（LIC锂离子电容）

容量超大、充放电速度快、循环寿命达百万次以上，主要用于AI设备瞬态备用供电、算力模块断电保护，是高端算力设备的新型核心储能器件。

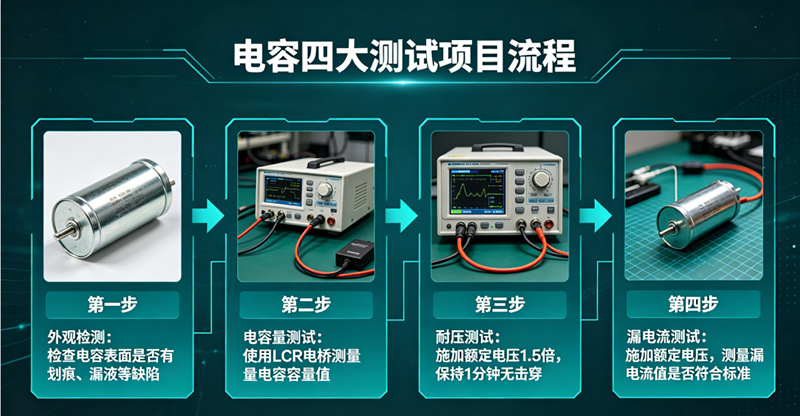

四、高端电容四大核心测试条件与行业要求

针对AI场景高可靠、高稳定、长寿命的使用需求，高端电容出厂必须经过严苛的标准化测试，涵盖电性能、环境可靠性、耐久寿命、高频信号完整性四大维度，全面规避算力设备运行风险。

1、基础电性能测试（核心指标验证）

主要包含容值精度、漏电流、耐压、ESR/ESL高频参数、纹波电流测试。要求额定电压下容值误差控制在±10%以内，低漏电、低寄生，高频工况下ESR＜10mΩ、ESL＜1nH，保障AI芯片瞬态供电与信号稳定。

2、高低温环境适应性测试

模拟极端工况，开展-40℃~125℃宽温循环测试、高温满载老化测试，要求全温域内容量衰减、阻抗波动极小，可稳定适配机房高温、车载宽温、户外边缘计算等复杂场景。

3、高加速可靠性老化测试

包含HTOL高温工作寿命测试、HAST高湿高压加速测试、上千次温度循环测试，验证电容长期满载运行稳定性，确保设备7×24小时不间断运行无故障。

4、机械耐久与高频完整性测试

通过振动、冲击、插拔耐久测试，适配车载AI、5G算力基站等振动场景；同时测试高频插入损耗、串扰干扰，杜绝高速算力电路信号畸变、电源纹波超标问题。

五、谷易电子电容测试座应用案例

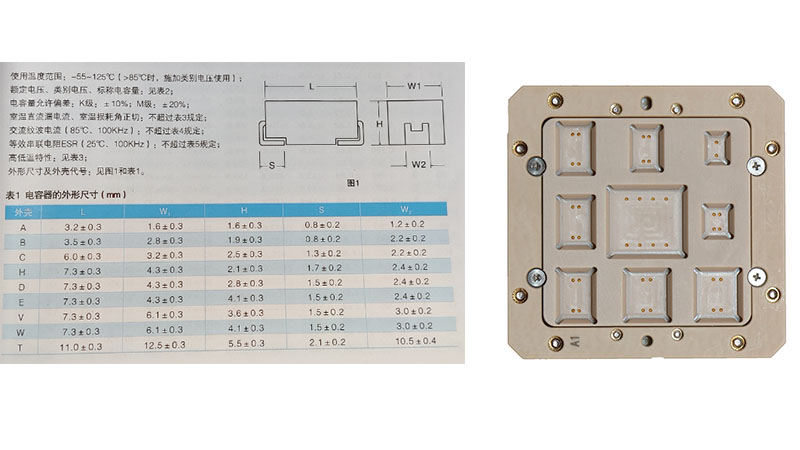

当前高端小型化MLCC、车规级、AI专用电容测试，普遍存在高频寄生参数大、宽温接触不稳定、微小封装定位偏差、量产误判率高等行业痛点。谷易电子高精度电容测试座针对性解决行业测试难题，适配全系列AI高端电容量产测试与可靠性验证，已规模化应用于头部电容厂商、算力硬件企业。

客户应用痛点

1. AI专用微型MLCC封装极小，传统测试座定位精度不足，易出现接触不良、测试误判；

2. 高频测试中寄生参数过大，导致ESR、ESL测试数据失真，无法满足算力级电容精度标准；

3. 高低温老化测试过程中，测试座接触电阻漂移严重，稳定性差，影响批量测试品质。

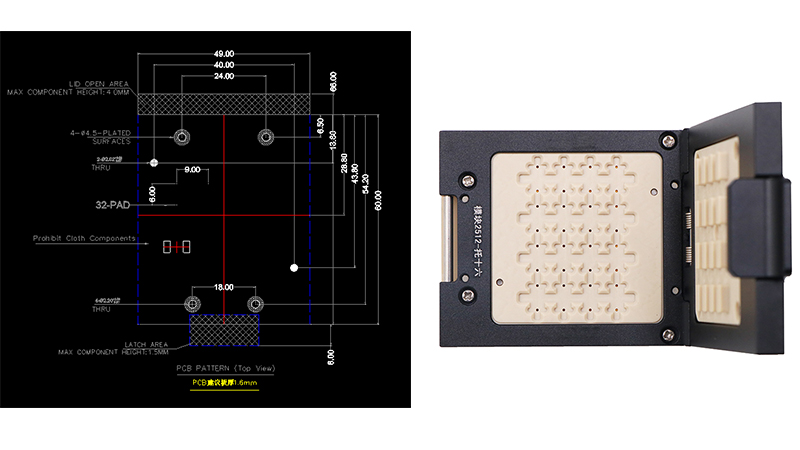

谷易电子解决方案优势

1. 超低寄生设计：采用精密同轴探针结构，寄生电感＜0.5nH、接触电阻≤30mΩ，完美适配100MHz以上高频精密测试，精准抓取ESR、ESL核心参数；

2. 全温域稳定适配：采用钛合金探针+陶瓷绝缘基座，耐受温度-55℃~150℃，全温区接触性能稳定，无明显电阻漂移；

3. 超高定位精度：精准适配0201、0402、0603等微型封装电容，定位精度±0.01mm，彻底解决微小器件接触不良问题；

4. 高耐久可量产：机械使用寿命超20万次，支持多通道并行测试，可无缝对接ATE自动化测试设备，大幅提升量产效率。

项目落地成效

该测试方案落地后，客户电容测试误判率降低90%，产品测试良率提升至99.8%，宽温老化测试稳定性提升8倍，整体测试周期缩短40%，有效降低AI高端电容量产测试成本，为算力硬件品质保驾护航。

AI算力产业的高速迭代，彻底重塑了被动元件行业格局，电容从传统电路配角，升级为AI设备稳压储能、保障算力稳定的核心器件。随着AI大模型、超算中心、自动驾驶持续渗透，小型化、低ESR、高可靠、宽温域的高端电容需求将持续爆发。

而精密测试是高端电容品质升级的核心支撑，谷易电子电容测试座凭借高精度、低寄生、高耐久、全温域适配的核心优势，解决了AI级电容量产测试的核心痛点，助力电容企业迭代高端产品，赋能全球AI算力产业高质量发展。
