MCU微控制器作为嵌入式设备的“主控大脑”，广泛搭载于工业控制、车载电子、智能家居、物联网终端，其中QFN48pin封装MCU凭借小型化、低寄生、高散热、高性价比优势，成为市面通用性最高的主流封装型号。由于MCU多为塑封结构，长期在高温、高湿、带电压工况下运行，极易出现水汽渗透、引脚氧化、漏电漂移、程序运行异常等隐性失效问题。HAST高压加速湿热老化测试是筛选MCU早期缺陷、验证产品长期耐湿可靠性的核心认证项目，行业通用严苛标准为130℃、85%RH、96小时高压加速老化。

一、MCU微控制器核心作用与QFN48芯片应用场景

MCU微控制器是集成CPU内核、Flash存储、RAM内存、GPIO接口、AD采样、通信总线的一体化控制芯片，无需外接复杂电路即可独立完成逻辑运算、信号采集、设备控制、数据交互，是所有嵌入式智能设备的核心主控单元。其中QFN48（48引脚无引脚扁平封装）属于中端通用型封装，引脚资源充足、体积小巧、散热优良，适配绝大多数工业与消费智能设备。

QFN48封装MCU主要覆盖四大核心应用领域，不同场景对耐湿、耐高温、长期可靠性要求逐级提升，均需通过HAST加速老化验证：

1、工业自动化控制设备

工业PLC从站、继电器控制模块、传感器采集终端、工控面板、步进电机驱动设备。车间环境常年高温、潮湿、多粉尘，设备长期不间断带电运行，对MCU防潮绝缘、参数稳定性、抗老化能力要求极高，是HAST测试重点适配场景。

2、车载与智能家居终端

车载小家电、车载氛围灯、门窗控制模块、智能开关、全屋智能中控、变频家电控制板。设备昼夜温差大、空气湿度波动频繁，塑封MCU极易吸湿受潮，需通过HAST测试模拟数年自然老化，提前筛查隐性失效。

3、物联网无线智能设备

WiFi/蓝牙物联网模组、无线传感终端、电池供电便携设备、户外监测终端。户外高湿、阴雨、暴晒环境易导致封装水汽入侵，引发MCU漏电、死机、复位异常，HAST测试是产品量产准入必备项。

4、医疗与精密消费设备

便携式健康监测设备、家用智能仪器、精密小家电。要求设备运行稳定、低故障率，杜绝受潮引发的功能失效，对HAST老化后的参数一致性、绝缘性能验收标准更为严格。

二、QFN48pin封装MCU结构特性与老化测试难点

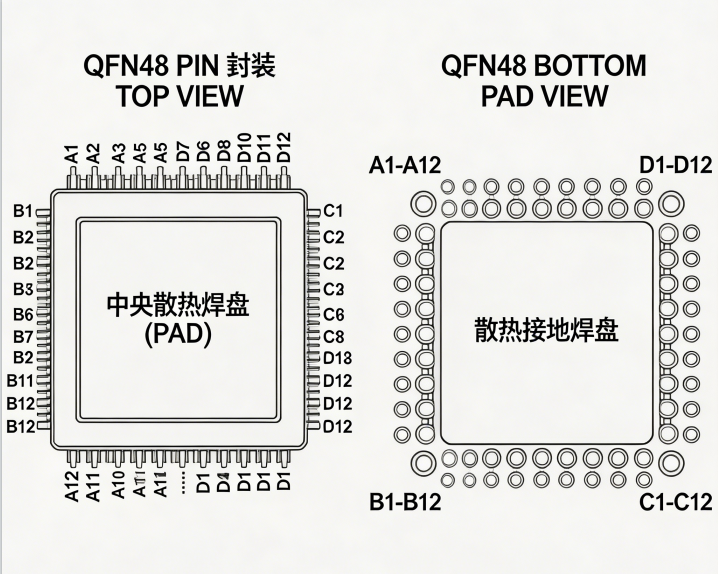

QFN48是MCU行业量产普及率最高的封装形式之一，封装尺寸常规为7×7mm、0.5mm引脚间距，底部密布48个导电焊盘+中央大面积散热焊盘，无外侧引脚，具备低寄生、高散热、抗干扰强的优势。但针对HAST高压湿热老化场景，存在天然测试难点：

1、塑封吸湿特性明显：QFN塑封胶体属于多孔材质，在130℃高温、85%高湿高压环境下，水汽极易穿透封装层侵入内部，引发引脚电化学腐蚀、绝缘下降、漏电增大，是MCU最主要的失效诱因；

2、整面接触要求高：48个信号焊盘+底部散热焊盘需同步均匀接触，老化过程中需长期带电偏压，局部虚接、接触不稳会导致单路引脚电压异常，造成误失效判定；

3、温湿耦合漂移严重：HAST极限工况下，常规治具易受热形变、探针弹力衰减，出现接触电阻漂移，老化前后参数对比失真；

4、带电老化难度大：HAST腔体高温高湿环境下，普通工装易出现微短路、爬电、绝缘不良，无法满足长期带电偏压老化标准要求。

三、MCU芯片HAST高压加速老化测试完整条件与判定标准

HAST（Highly Accelerated Stress Test，高加速湿热应力测试）依据JEDEC JESD22-A110、AEC-Q100标准，是替代传统85℃/85%RH千小时老化的快速加速测试方案，可在96小时内等效模拟芯片数年潮湿老化寿命，大幅缩短认证周期。行业针对QFN48 MCU通用强制测试条件如下：

1、核心测试环境参数（标准工况）

测试温度：130℃±2℃

环境湿度：85%RH±5%RH

腔体压力：230KPa（33.3psia）非饱和高压环境

测试时长：96小时（0~+2h容错）

测试模式：带额定偏压老化（bHAST），施加80%额定工作电压，模拟设备长期带电运行状态

2、测试前置条件

测试前完成MSL湿敏烘烤：125℃烘烤24小时，去除封装吸附水汽，保证测试初始状态统一；全程防静电、无油污、无杂质，避免影响绝缘与腐蚀测试结果。

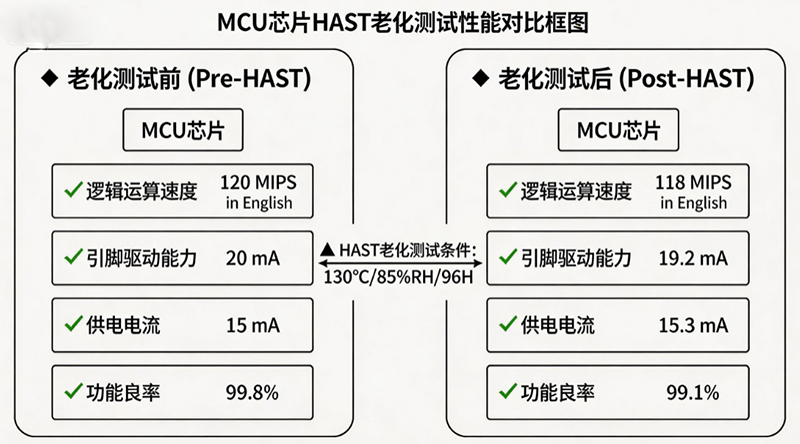

3、老化后核心验收判定标准

1、电气性能无失效：MCU可正常上电、程序正常运行、无死机复位，GPIO、AD采样、通信接口功能完好；

2、参数漂移可控：工作电流、漏电流、引脚阻抗变化在±5%以内，无异常漏电、击穿现象；

3、结构无损坏：封装无鼓包、开裂、分层、引脚腐蚀氧化；

4、绝缘性能达标：引脚间绝缘电阻满足标准，无爬电、微短路隐患。

四、传统QFN48 MCU HAST老化量产痛点

行业多数企业采用通用简易老化座开展HAST测试，无法适配130℃/85%RH极限高压湿热工况，普遍存在五大痛点：

1、48pin密集引脚受力不均，HAST高温环境下探针弹力衰减快，出现虚接、断电，导致带电老化中断、数据失效；

2、普通基座绝缘等级不足，高湿高压环境易爬电、漏电，无法满足带电偏压测试要求，存在测试安全隐患；

3、定位精度差，QFN无引脚结构易偏移，底部散热焊盘接触不良，局部积热导致芯片过热异常；

4、治具耐温耐湿性能弱，长期HAST工况下易老化变形、材质受潮，治具损耗率高、维护成本大；

5、单座适配性差，无法批量并行老化，人工换料繁琐，认证与量产老化效率低下。

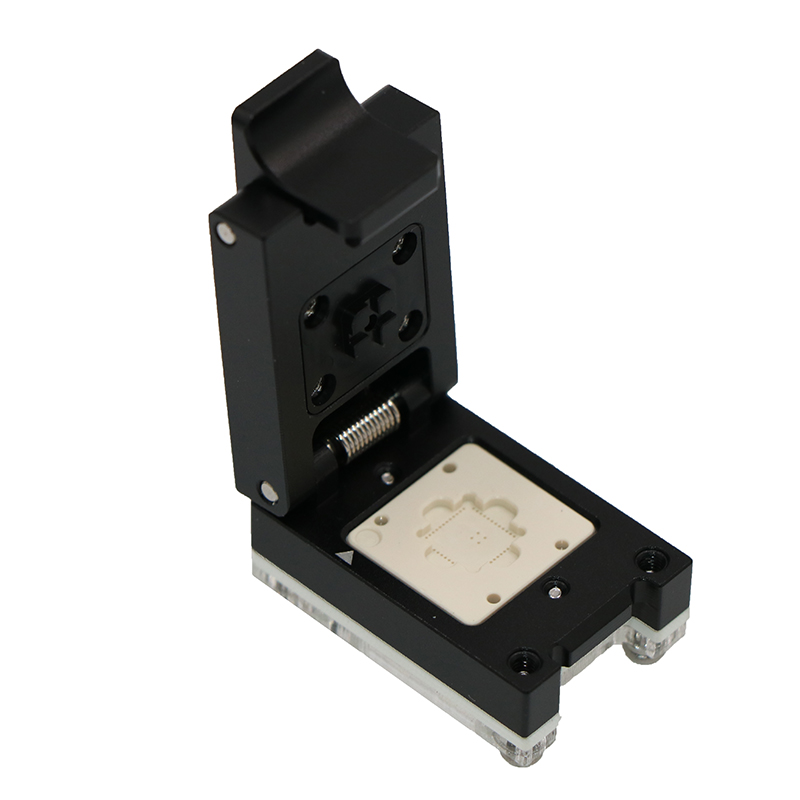

五、谷易电子QFN48 MCU专用HAST老化测试座应用案例

针对QFN48封装MCU在130℃/85%RH高压加速老化中的接触不稳、绝缘失效、治具耐候性差、参数误判等行业难题，谷易电子针对性研发QFN48pin MCU专用HAST老化测试座，专为高湿、高温、高压带电老化工况定制，完全匹配JEDEC、车规AEC-Q100标准测试要求，可稳定完成96小时连续HAST加速老化，广泛应用于工业级、车规级MCU研发认证与批量可靠性筛选。

客户核心痛点

合作客户为国内知名MCU设计企业，主营工业级、车规级通用QFN48微控制器，产品配套工控与车载智能模块。原有通用老化座在HAST 130℃/85%RH工况下频繁出现问题：探针高温衰减、引脚虚接导致带电老化中断；高湿环境下治具绝缘不足，出现微短路干扰；老化后参数漂移数据失真，产品认证通过率低、复测成本高，严重影响新品上市进度。

谷易电子HAST老化测试座核心优势

1、高温高湿专用耐候材质，适配极限HAST工况：采用高绝缘、低膨胀特种工程基座，耐受130℃高温+85%RH高湿高压长期环境，不吸水、不变形、不爬电，绝缘性能稳定，完美满足带偏压HAST老化测试标准，杜绝工装漏电干扰。

2、48pin全引脚均匀接触，带电老化不中断：搭配高精密防衰减镀金探针，针对QFN48 0.5mm间距精准对位，弹力均匀、耐高温疲劳，96小时连续老化无接触漂移、无瞬时断电，保证每一路引脚偏压稳定，测试数据真实有效。

3、底部全域散热焊盘适配，杜绝局部积热：专属优化底部散热触点结构，同步覆盖信号引脚与中心散热焊盘，模拟真实主板散热工况，避免HAST测试过程中芯片局部过热，还原真实老化失效机制。

4、微米级定位结构，防偏移防虚焊：高精度限位卡槽设计，适配标准7×7mm QFN48封装，杜绝芯片移位、偏位，从根源降低虚接、误判、测试失效概率。

5、支持批量并行老化，适配认证与量产：模块化多通道设计，可单颗精准认证、可多颗批量并行老化，无缝对接HAST加速老化试验箱，大幅提升可靠性测试产能，缩短新品认证周期。

随着工业智能化、车载电子化升级，终端设备对MCU微控制器的防潮、耐高温、长期稳定性要求持续提升，HAST高压加速湿热老化已成为QFN48封装MCU量产必测、认证必备的核心项目。130℃/85%RH极限工况对测试治具的绝缘性、耐候性、接触稳定性、防漂移能力提出极高要求，普通通用老化座已无法满足高端MCU可靠性测试标准。

谷易电子QFN48 MCU专用HAST老化测试座，针对高压高湿高温带电老化工况深度定制，凭借强绝缘耐候材质、全引脚稳定接触、精准定位、全域散热、批量量产适配五大优势，一站式覆盖QFN48 MCU研发验证、HAST加速老化、可靠性认证、量产筛选全流程，为国产MCU芯片高端化、车规化升级提供可靠的测试工装支撑。
