在半导体FT成品测试、可靠性验证、小批量试产与大批量分选场景中，传统纯手动测试座效率低、一致性差，全自动测试座成本高、调试周期长，无法适配研发、验证、量产多工况切换需求。手自一体ATE测试座兼顾人工快速调试与自动化量产测试双重能力，成为当前封测行业高适配、高性价比的主流测试工装。

一、芯片手自一体ATE测试核心概述

手自一体ATE测试座是适配自动测试设备的双模精密测试工装，融合手动便捷调试与自动化高速量产两大特性。手动模式可人工开盖放料、单点调试、故障复现、参数校准，无需复杂设备联动；自动模式可对接ATE测试机、自动分选机，实现自动压合、自动测试、自动分拣，完美解决研发阶段频繁调参、量产阶段高效筛选的双向需求，是衔接芯片研发认证与规模化量产的核心测试载体。

相较于纯手动、全自动测试座，手自一体方案具备灵活度高、兼容性强、投入成本低、切换效率快的优势，尤其适配BGA密间距、超薄、中小功耗精密芯片的全周期测试需求。

二、手自一体ATE测试核心应用场景

手自一体双模测试模式，可全覆盖芯片企业研发、验证、试产、量产、售后复检五大核心场景，完美匹配BGA192pin精密控制、存储、物联网芯片测试需求：

1、芯片研发调试与参数校准

研发阶段采用手动模式，工程师可快速取放芯片、反复调试测试程序、复现偶发不良、校准200MHz高频时序、单脚电流与功耗参数，无需启动全自动产线，大幅缩短新品调试周期，适配芯片功能迭代与性能优化验证。

2、工程可靠性认证测试

支持-55℃~+125℃超宽温温循、高温老化、功耗压力测试，可手动定点取样复测、批量自动化连续老化测试，完成JEDEC标准下高低温电性稳定性、满载2W功耗耐久性、高频信号完整性认证，满足工业级、车规级芯片可靠性申报要求。

3、小批量试产与样品出货检测

小批量订单无需搭建全自动产线，手动模式快速完成全功能测试，灵活适配多批次、小批量样品检测，降低设备投入成本，保障样品出货品质一致性。

4、大批量ATE自动化量产分选

量产阶段切换自动模式，对接标准ATE测试机与自动分选设备，实现芯片自动上料、精准压合、200MHz高频测试、电性参数、功耗参数全自动检测，高速筛选良品与不良品，满足规模化量产产能需求。

5、售后不良品复测与故障分析

针对市场回流不良芯片，手动模式可精准复现故障场景，针对性检测高频异常、电流漂移、功耗超标、温变失效等问题，为芯片改版、工艺优化提供精准数据支撑。

三、手自一体ATE测试座整体结构设计原理

谷易电子BGA192pin手自一体ATE测试座，针对0.8mm超细间距、13.5×10.3×1.4mm超薄本体专属结构优化，采用模块化双模一体结构，整体分为定位基座、精密探针模组、自适应压合机构、高频阻抗基板、防偏移限位结构五大核心模块，兼顾手动操作便捷性与自动化压合精度：

1、高精度定位基座模块

采用低热膨胀耐高温特种基材，适配13.5×10.3mm标准BGA芯片外形尺寸，专属限位卡槽设计，定位公差±0.01mm，杜绝密间距芯片偏移、偏位，保障192颗球栅引脚一一精准对位，从根源避免短路、虚接问题，同时耐受-55℃~+125℃宽温形变，温变工况下定位精度无衰减。

2、低损耗高频探针模组

匹配0.8mm超细球距阵列排布，采用精密镀金抗疲劳探针，优化探针行程与弹力均匀性，单针稳定承载＜1A额定电流，无发热、无压降超标；探针布局优化寄生参数，保障≥200MHz高频信号传输完整，无抖动、无衰减，满足高频时序测试标准。

3、手自一体自适应压合机构

核心双模设计：手动模式采用翻盖式省力压盖，人工轻松开合，取放芯片便捷，适配研发调试；自动模式可对接自动化设备气动/电动压合组件，压力均匀可控，压合平行度高，192pin整面受力一致，杜绝超薄1.4mm芯片受压变形、引脚虚焊，适配量产高速连续压合测试。

4、高频阻抗控制基板

内置50Ω阻抗匹配布线，缩短高频信号传输路径，降低寄生电感与串扰，完美适配200MHz及以上高频信号测试，精准采集芯片时序、频响、信号完整性参数，保障高频测试数据真实有效。

5、全域散热与功耗适配结构

针对芯片2W满载功耗优化散热结构，避免长时间通电测试积热超标，保障芯片在高温老化工况、满载功耗状态下参数稳定，适配长期可靠性压力测试。

四、BGA192pin芯片标准化测试参数要求

结合BGA192pin超薄精密芯片产品特性与行业量产标准，该型号芯片全套ATE测试硬性参数如下，为研发校准与量产筛选统一验收依据：

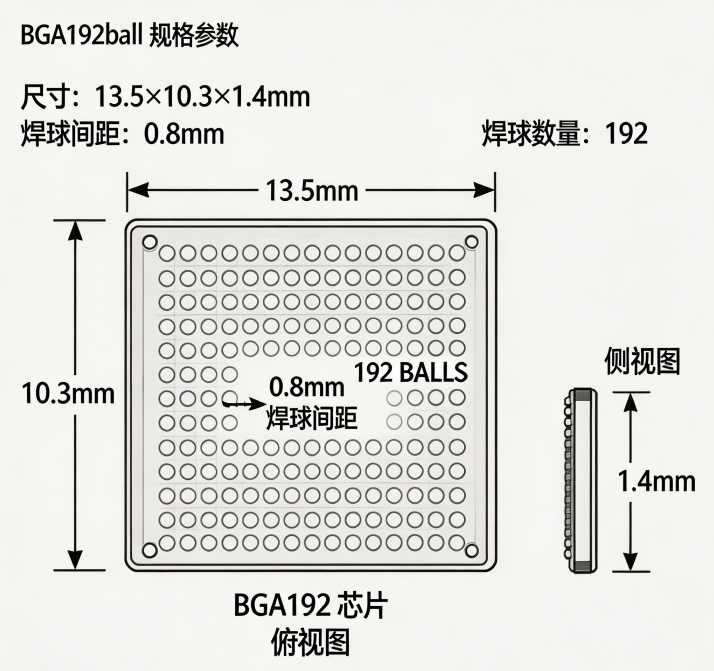

1、封装规格：BGA192pin，球间距0.8mm，芯片尺寸13.5×10.3mm，厚度1.4mm（超薄精密封装）

2、高频性能标准：工作测试频率≥200MHz，信号传输无衰减、时序无漂移、无串扰失真

3、单脚电气负载：单引脚额定工作电流＜1A，长期通电无发热、无压降、无性能衰减

4、整机功耗上限：芯片满载工作功耗2W，功耗测试稳定性达标，无异常功耗漂移

5、工作温度范围：超宽温测试区间-55℃~+125℃，高低温、温循工况下电性、高频、功耗参数稳定

五、传统BGA192pin芯片测试行业痛点

针对0.8mm密间距、超薄、高频、中小功耗BGA192pin芯片，传统单一测试工装普遍存在适配短板，无法兼顾研发与量产需求：

1、模式单一：纯手动座量产效率极低，全自动座调试繁琐、成本高昂，无法适配研发+量产双模切换；

2、精密适配差：0.8mm超细间距易偏移短路，1.4mm超薄芯片易受压变形，引脚接触不均导致测试误判；

3、高频性能不足：普通治具寄生参数大，200MHz高频测试信号失真，时序参数不准；

4、电流功耗适配弱：单针载流不稳定，无法精准校验单脚＜1A电流、2W满载功耗参数；

5、耐温性有限：常规材质温变易形变，-55℃~+125℃宽温测试数据一致性差，无法满足可靠性认证。

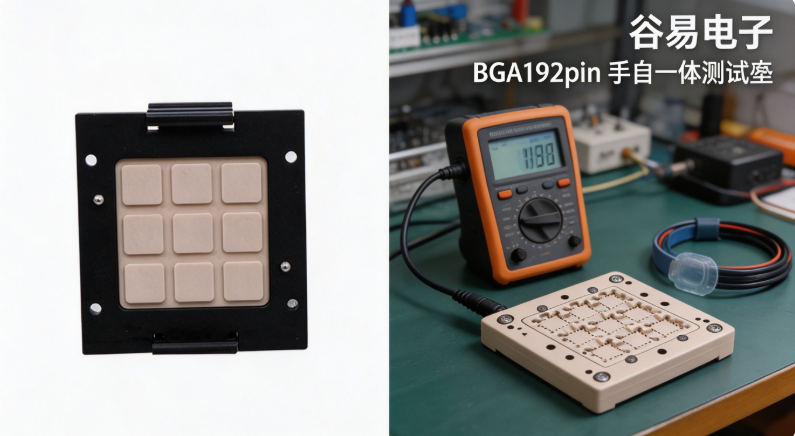

六、谷易电子BGA192pin手自一体ATE测试座应用案例

针对BGA192pin超薄密间距芯片200MHz高频、单脚＜1A电流、2W功耗、超宽温域、手自双模测试行业痛点，谷易电子定制研发专属手自一体ATE测试座，精准匹配13.5×10.3×1.4mm尺寸、0.8mm球距规格，一站式覆盖研发调试、可靠性认证、自动化量产业务，已批量应用于国内工控、物联网精密BGA芯片封测企业。

谷易电子测试座核心优势

1、手自双模自由切换，适配全工况场景：手动翻盖结构满足研发快速调参、故障复测、样品验证；可无缝对接ATE自动化设备与分选机，实现大批量全自动高速测试，一套工装覆盖研发、认证、量产全流程，大幅降低设备采购成本。

2、精准适配BGA192pin精密规格：专属开模适配13.5×10.3×1.4mm超薄芯片、0.8mm超细球距，微米级限位定位，192pin引脚全覆盖均匀接触，无偏移、无短路、无虚接，杜绝超薄芯片压伤变形问题，测试良率大幅提升。

3、高频性能稳定，满足≥200MHz测试标准：低寄生高频基板+优化探针布线，阻抗匹配精准，200MHz及以上高频信号传输无衰减、无串扰、时序稳定，精准还原芯片高频工作性能，测试数据可直接用于产品认证。

4、精准适配电流与功耗测试规范：单针稳定承载1A以内额定电流，电流输出均匀、压降极小，可精准校验单脚限流参数；专属散热结构适配芯片2W满载功耗长期测试，杜绝积热导致的参数漂移，精准筛查功耗异常不良品。

5、超宽温域稳定运行，适配严苛可靠性测试：采用耐高低温特种材质，整体结构耐受-55℃~+125℃极限温域，千次温循、高温满载老化无变形、无接触漂移，测试数据一致性高，完全满足工业级芯片可靠性认证标准。

6、高耐久低运维，适配长期量产：探针采用镀金抗疲劳工艺，耐磨抗氧化，压合次数高，支持长期自动化连续作业，故障率低、维护简单，大幅提升产线稼动率。

工业控制、物联网、智能终端芯片向超薄化、密间距、高频化、低功耗、宽温可靠方向迭代，BGA192pin这类精密封装芯片对测试工装的适配精度、信号性能、工况兼容性要求持续升级。单一手动或全自动测试方案已无法满足企业研发+量产一体化需求，手自一体双模ATE测试座成为封测行业降本增效、提质提速的核心刚需。

谷易电子BGA192pin手自一体ATE测试座，精准匹配0.8mm间距、13.5×10.3×1.4mm超薄尺寸、≥200MHz高频、单脚＜1A电流、2W功耗、-55℃~+125℃宽温全维度测试标准，凭借双模灵活适配、精密对位、高频保真、宽温稳定、功耗精准检测的核心优势，一站式解决精密BGA芯片全周期测试难题，持续赋能国产精密半导体芯片产业化、高端化升级。
