半导体芯片制程不断升级、封装密度持续提高，高端FPGA、SoC主控、射频芯片、功率芯片、AI算力芯片的结构愈发精密，引脚间距更小、焊球更脆弱、电气特性更严苛。在芯片量产测试与研发验证环节，如何杜绝芯片物理损伤、规避电气击穿风险，同时大幅提升测试产能、保障测试数据精准稳定，成为封测企业核心痛点。

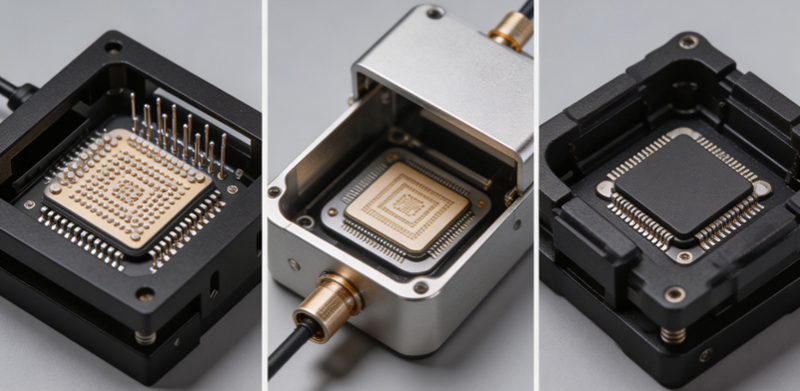

芯片测试座（Test Socket）作为芯片与测试主板、ATE设备、老化设备的核心中转连接载体，是芯片测试环节的关键配套治具。它不仅是电气信号传输的桥梁，更是芯片的“专属防护工装”与“高效测试增效工具”，可完美适配功能测试、逻辑测试、性能测试、可靠性测试全流程场景，在全程保护芯片完好性的同时，标准化、自动化提升整体测试效率。

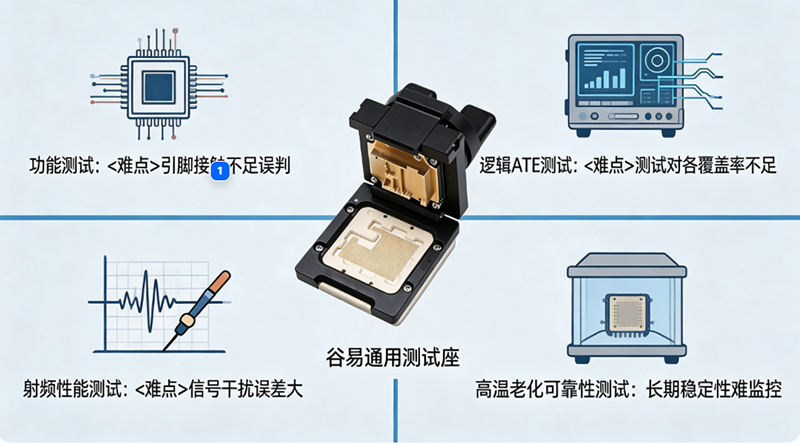

二、芯片四大核心测试类型及测试难点

芯片完整测试体系主要包含功能测试、逻辑测试、性能测试、可靠性测试四大维度，四类测试侧重点、测试工况、测试难点各不相同，对测试治具的防护能力、适配性、稳定性要求也存在明显差异。

1. 芯片功能测试（基础可用性验证）

功能测试是芯片量产基础必测项目，核心目的是验证芯片各项预设功能是否正常生效，简单来说就是检测芯片“能不能正常干活”。测试过程中通过加载标准驱动、固件与业务程序，校验芯片IO交互、接口通信、数据读写、外设适配、协议匹配等基础功能，筛选功能缺失、适配异常、无法正常启动的不良品。

测试难点：高密度封装芯片极易在反复插拔测试中出现焊球磨损、引脚刮伤；人工对位偏差易导致虚接、误测，需要反复复测，严重拖慢量产节奏。

2. 芯片逻辑测试（底层电路有效性验证）

逻辑测试是芯片底层电路的深度校验项目，依托ATE设备加载海量测试向量，遍历芯片内部寄存器、触发器、组合逻辑电路、状态机等核心单元，排查电路断路、逻辑卡死、运算错误、固定电平失效等隐性缺陷，确保芯片内部逻辑完全贴合设计规格，是保障芯片运算精准度的核心工序。

测试难点：逻辑测试测试向量密集、信号传输频繁，对测试连接稳定性要求极高，轻微接触抖动都会导致逻辑测试报错、覆盖率不达标，同时反复高频测试易损伤精密芯片内核引脚。

3. 芯片性能测试（动态参数达标验证）

性能测试聚焦芯片动态工作状态，核心检测芯片在满载、高频、高速工况下的核心参数，包含运算速率、信号传输带宽、延迟时序、动态功耗、高频信号完整性、负载稳定性等指标，判定芯片“性能好不好、是否达标”，是高端算力、高速通信、射频芯片的核心测试项目。

测试难点：性能测试对寄生参数、信号干扰、接触电阻漂移极度敏感，普通治具接触不稳定、寄生过大，极易造成测试数据失真、性能误判，且高频高速测试工况对芯片防护要求更高。

4. 芯片可靠性测试（长期稳定性验证）

可靠性测试属于高应力、长时验证项目，包含HTOL高温老化、THB湿热测试、TC温度循环、功率循环等测试场景，通过施加高温、低温、高湿、过压、满载大电流等加速应力，模拟芯片长期终端工作工况，筛选早期疲劳失效、耐候性差的不良芯片，是车规、工业、军工芯片的认证核心工序。

测试难点：上千小时长时带电测试、反复温循工况下，普通治具易老化变形、接触漂移、发热氧化，不仅导致测试失效，还极易引发芯片过热、电压异常，造成不可逆损伤。

三、芯片测试座：双重核心价值「防护芯片+提升测试效率」

针对以上四大测试场景的核心痛点，谷易电子专用芯片测试座从结构设计、材质工艺、电气性能三大维度优化，同时实现全方位芯片物理+电气防护与全流程测试提质增效，解决传统测试“易伤芯、误测高、效率低、成本高”的行业难题。

1. 全方位防护：从物理、电气、工况三重保护芯片

① 物理防护：杜绝芯片精密结构损伤

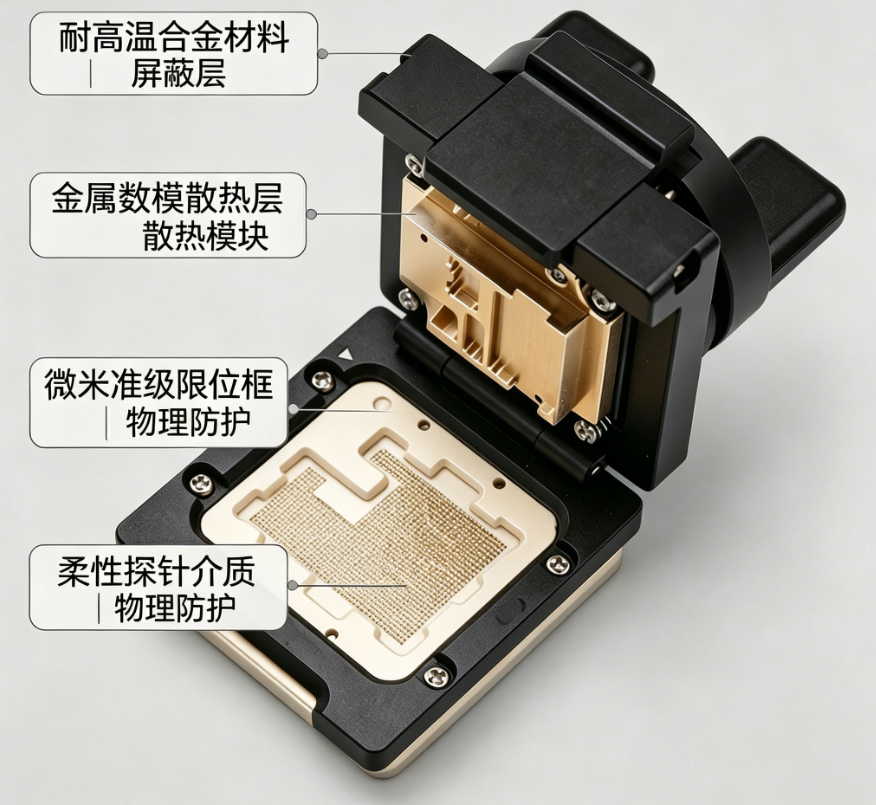

谷易电子测试座采用柔性软接触探针+微米级精准定位结构，适配BGA、FC-BGA、QFN、LGA等高密度封装芯片。探针缓冲设计可有效缓冲下压压力，避免高密度焊球压裂、压伤、脱落；高精度对位结构杜绝偏位、虚接问题，全程保护芯片引脚、焊球、封装外壳完好，杜绝测试过程中的物理损伤，大幅降低芯片报废率。

② 电气防护：规避过压、过热、信号异常损伤

测试座采用低阻抗、高绝缘、数模隔离设计，可稳定承载额定电压与满载电流，杜绝瞬时电流冲击、电压尖峰击穿芯片内核；同时通过分区屏蔽结构，隔绝高频串扰、电磁干扰，避免异常电气信号导致的芯片逻辑错乱、电路烧毁，全面保障芯片电气安全。

③ 工况防护：适配极端测试环境，保障芯片稳定测试

采用耐高温、耐低温、防潮防腐特种材质，稳定工作温区覆盖-55℃~175℃，可适配高低温循环、高温老化、湿热等高应力老化工况。测试座全程结构不变形、绝缘不衰减、接触不漂移，避免极端工况下治具失效引发的芯片二次损伤，保障可靠性测试安全合规。

2. 高效提效：解决测试全流程低效痛点

① 一次精准对位，杜绝反复复测，提升测试直通率

传统人工测试对位偏差大、接触不稳定，误测、复测率极高，严重浪费测试产能。谷易电子测试座采用标准化翻盖锁紧、真空吸附结构，定位精准、接触均匀，单次放置即可完成稳定导通，大幅降低误测率、复测率，有效提升测试直通率。

② 高耐久量产设计，减少停机换治具成本

探针采用厚金抗氧化、耐磨抗疲劳工艺，插拔寿命可达30万次以上，长时高频测试、老化测试后性能无衰减。无需频繁更换治具，减少产线停机调试、设备校准时间，大幅提升量产连续测试效率。

③ 标准化适配，兼容自动化量产流水线

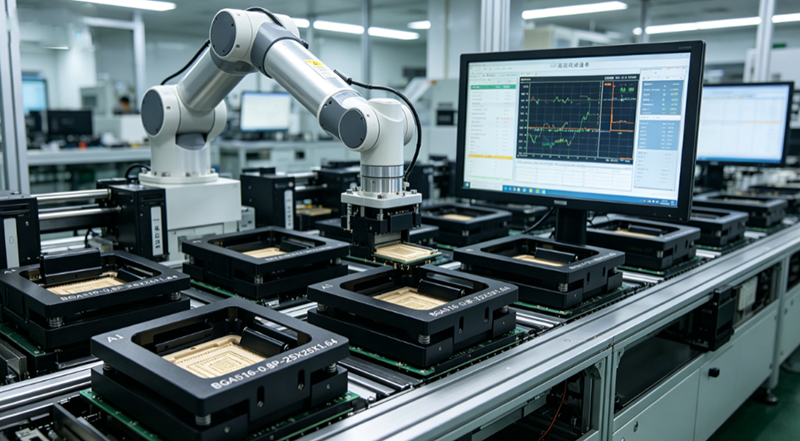

整体结构标准化设计，可完美对接自动化Handler、多工位测试板、老化箱、ATE测试设备，适配大批量芯片连续自动化测试，替代人工单次操作，大幅压缩单颗芯片测试时长，实现规模化量产高效测试。

④ 数据稳定一致，减少研发调试周期

极低寄生参数、稳定接触阻抗设计，保障功能、逻辑、性能测试数据精准无漂移，研发阶段无需反复调试、重复验证，大幅缩短芯片迭代测试周期，加速产品上市进度。

四、谷易电子芯片测试座场景化落地应用案例

谷易电子深耕半导体芯片测试治具领域，针对四大核心测试场景痛点，定制适配全封装、全品类芯片测试座解决方案，广泛应用于消费、工业、车载、射频、算力芯片的研发验证与量产测试，完美实现“护芯+增效”双重目标。

案例一：高密度BGA芯片功能+逻辑量产测试方案

针对主控、存储类BGA封装芯片批量功能、逻辑测试场景，解决传统测试焊球易压伤、逻辑测试报错率高、复测频繁的问题。测试座采用柔性缓冲探针与精准限位结构，全程零伤芯；导通稳定、无接触抖动，保障逻辑测试向量全覆盖、测试通过率高。落地后芯片测试报废率下降90%，量产测试效率提升40%，彻底解决批量测试低效、易损芯难题。

案例二：高速FPGA/射频芯片性能测试方案

适配高端FPGA、RFSOC射频芯片高速性能测试需求，采用低寄生、数模隔离、高频屏蔽设计，寄生参数极低，可稳定支撑高速信号传输、高频性能检测，杜绝串扰、信号衰减、时序漂移导致的性能误判。同时软接触结构保护精密高频引脚，在保障性能测试数据精准可靠的前提下，大幅提升高端芯片测试合格率与测试效率。

案例三：车规QFN芯片可靠性老化测试方案

面向车载芯片HTOL高温老化、温度循环、湿热可靠性测试场景，测试座采用宽温耐候材质与防腐耐磨探针，可长期耐受175℃高温、-55℃低温、85%RH高湿极端工况，千小时老化测试接触电阻无漂移、结构无变形。全程稳定保护芯片免受极端工况与电气波动损伤，无需频繁停机校准治具，保障车规芯片大批量可靠性测试高效、稳定落地。

芯片功能测试、逻辑测试、性能测试、可靠性测试是芯片品质管控的四大核心支柱，分别验证芯片的可用性、准确性、优异性与长效稳定性，贯穿芯片研发迭代与量产出货全流程。而精密化、高可靠的芯片测试座，是平衡芯片安全防护与量产高效测试的核心关键。

普通简易测试治具极易造成芯片物理损伤、电气击穿、测试数据失真、量产效率低下等问题，而谷易电子系列专用芯片测试座，通过精准防护结构、稳定电气性能、高耐久量产设计、极端工况适配能力，既能全方位守护精密芯片不受测试损伤，降低芯片报废成本，又能大幅提升测试直通率、自动化程度与量产产能，助力半导体企业实现芯片测试提质、增效、降本、护品的全方位升级。
