在芯片FT成品测试、性能测试、高低温老化、量产分选全流程中，接触稳定性是决定测试数据精准、量产良率稳定、复测率可控的核心基石。多数芯片测试误判、参数漂移、偶发报错、批次良率波动问题，并非芯片本体或ATE设备精度不足，而是源于测试治具接触不良、压力不均、介质老化、结构对位偏差等隐性问题。

芯片测试座Socket作为芯片与测试主板、自动化设备的唯一电气连接载体，其接触介质材质工艺决定电气导通精度，本体锁合结构决定机械接触一致性，二者相辅相成，共同构成芯片测试接触稳定的核心壁垒。

谷易电子深耕芯片测试治具领域，针对不同封装、不同测试场景、不同精度需求，研发迭代出旋钮式、翻盖式、下压式、双扣式、压合式多维度锁合结构，搭配高适配接触介质体系，从电气导通、机械限位、压力均衡、长期耐久四大维度彻底解决测试接触不稳难题，为芯片量产高精度、高一致性测试保驾护航。

二、芯片测试接触不稳的行业核心痛点

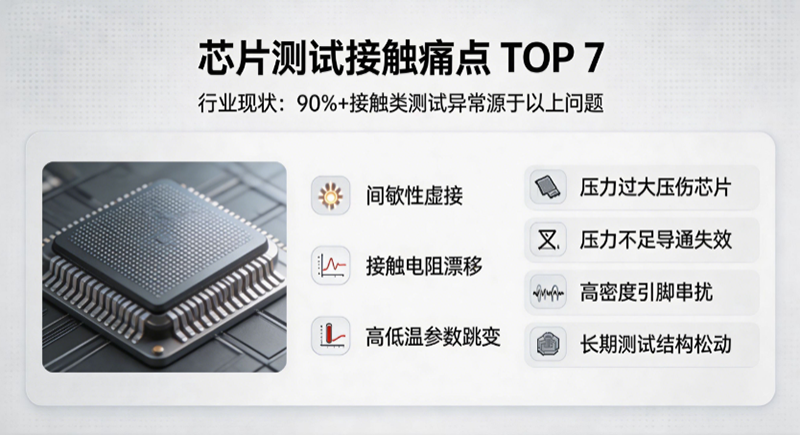

量产测试与可靠性验证中，90%以上的接触类测试异常，集中表现为：间歇性虚接、接触电阻漂移、高低温工况参数跳变、压力过大压伤芯片、压力不足导通失效、高密度引脚邻位串扰、长期测试结构松动等问题。

这些问题直接导致测试数据离散度大、复测率飙升、良品误筛、不良漏检，大幅增加企业量产成本与品质风险。究其根本，只有两大核心诱因：接触介质选型不匹配、本体锁合结构精度不足。

三、接触介质：决定测试电气稳定性的核心内核

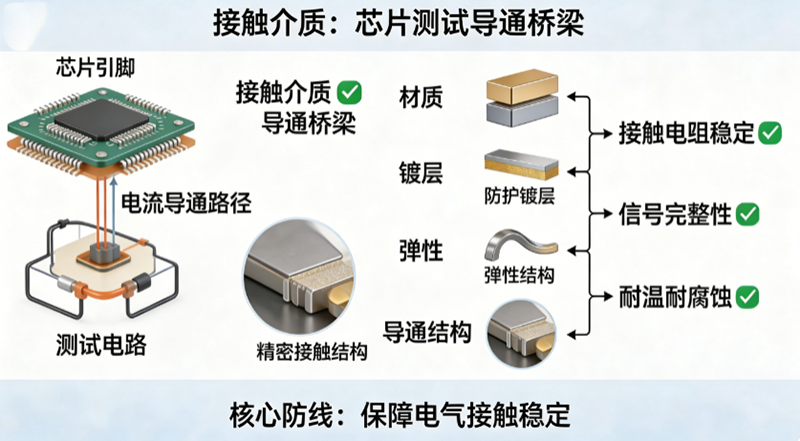

接触介质是芯片引脚与测试电路的导通桥梁，材质、镀层、弹性、导通结构直接决定接触电阻稳定性、信号完整性、耐温耐腐蚀能力，是保障电气接触稳定的第一道核心防线。谷易电子针对不同测试场景精准匹配专属接触介质，实现全场景高精度稳定导通。

1. 高精密镀金探针介质（Pogo Pin）

采用高弹性铍铜合金基材+加厚纯金电镀工艺，弹性形变稳定、回弹一致性强，插拔耐久度高。可自适应芯片焊球微形变，单点受力均匀，全程维持极低且稳定的接触电阻，无高频信号衰减、无电气漂移。适配BGA、FC-BGA、LGA等主流封装，完美支撑常规功能、逻辑、高频性能量产测试，是通用型高精度测试的主力介质。

2. 高负载弹片介质（Blade Pin）

采用面接触导通结构，相较于点状探针，接触面积更大、导通阻抗更低、载流能力更强，可稳定承载大电流满载测试工况，杜绝大电流发热、压降漂移、参数失真问题。专为FPGA、电源芯片、功率器件等高负载、高稳定测试场景定制，长期带电测试接触无波动。

3. 柔性导电胶介质（Rubber）

软性均匀导电颗粒排布，接触压力轻柔、全域受力均衡，无硬性穿刺应力，可适配超薄芯片、微型QFN、精密传感器等脆弱芯片测试。既能避免引脚压伤、焊球破损，又能精准捕捉微弱电信号，杜绝微参数测试跳变，兼顾接触稳定性与芯片防护性。

4. 微针针板高密度介质

微米级细密针阵排布，定位精度极高，针对0.3mm、0.5mm超细间距高密度芯片设计，可精准匹配微小引脚，杜绝局部漏接触、邻针串扰。搭配整体屏蔽隔离设计，寄生参数极低，高频、微弱信号测试稳定性拉满，解决高密度芯片接触不均、测试不稳难题。

四、本体锁合结构：决定机械接触一致性的关键骨架

优质接触介质，必须搭配高精度机械锁合结构，才能实现每一次压合、每一颗芯片、每一批次测试的压力一致、对位精准、接触均匀。谷易电子五大自主结构体系，全覆盖研发调试、量产分选、自动化测试、老化测试全场景，彻底解决机械结构导致的接触不稳定问题。

1. 翻盖式结构：轻量精准，适配常规研发与量产测试

经典轻量化开合结构，开合顺畅、对位精准，内置限位缓冲结构，闭合后贴合紧密、无偏移、无松动。优势在于操作便捷、压合均匀，人工调试、小批量量产适配性极强，可有效避免人工放置偏差导致的虚接、偏接问题，保障常规芯片测试接触一致性，同时柔性缓冲设计可有效防护精密芯片焊球。

2. 下压式结构：快速高效，适配自动化量产流水线

垂直平行下压设计，全程受力垂直均匀，无侧向剪切力，杜绝芯片移位、偏位、悬空接触不良问题。结构刚性强、重复定位精度高，可完美对接自动化Handler设备，适配大批量7×24小时连续测试。每一次下压行程统一、压力恒定，量产测试接触一致性极强，大幅降低批次性测试漂移与复测率。

3. 旋钮式结构：可控调压，适配高精度严苛测试

采用旋钮螺旋微调锁紧设计，可精准控制下压行程与接触压力，支持精细化调压、调行程。针对高端FPGA、射频芯片、精密模拟芯片等高精密测试场景，可根据芯片封装厚度、焊球高度微调压力，既能保障百分百稳定导通，又能杜绝压力过大压伤芯片、压力不足接触不良的双向问题，是高精度研发验证与高端量产测试的优选结构。

4. 双扣式结构：双重锁止，适配高低温、老化长时测试

采用左右双侧卡扣对称锁止设计，闭合后全域锁紧、结构无松动、抗形变能力极强。在-40℃~125℃宽温循环、长时间高温老化、湿热老化工况下，可始终保持结构稳定，不会因温度形变、热胀冷缩出现接触松动、点位偏移问题。完美适配HTOL、THB、TC等高应力可靠性测试，保障上千小时测试接触不漂移、数据不跳变。

5. 整体压合式结构：全域均衡，适配大功率、大尺寸芯片

一体式整面压合设计，受力全域均匀分布，无局部悬空、无单点应力集中，针对大尺寸BGA、FC-BGA、多引脚阵列芯片适配性极强。可解决大芯片四角悬空、中间过压、局部接触不良的行业通病，满载大电流、高频高速测试工况下，全域导通稳定，参数一致性拉满。

五、介质+结构协同：谷易电子稳定测试的核心逻辑

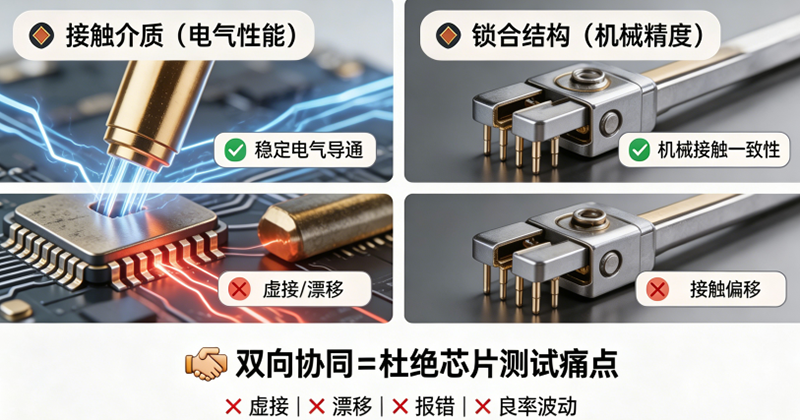

接触介质负责电气层面的精准、稳定、低损导通，本体结构负责机械层面的对位、压力、锁合一致性，二者缺一不可。单一优质介质搭配劣质结构，会出现压力不均、对位偏移导致的接触失效；单一优质结构搭配普通介质，会出现电气漂移、信号失真导致的测试误差。

谷易电子通过场景化匹配方案，实现介质与结构的精准适配：

常规量产测试：探针介质+翻盖/下压结构，兼顾效率与稳定性；

高端精密测试：微针/导电胶介质+旋钮调压结构，兼顾精度与芯片防护；

大电流功率测试：弹片介质+整体压合结构，保障大负载导通稳定；

长时可靠性测试：全系列介质+双扣锁合结构，适配极端工况稳定测试。

六、谷易电子结构+介质协同落地应用案例

案例一：QFN微型芯片旋钮式高精度测试方案

针对微型QFN精密传感器芯片测试不稳、易压伤痛点，采用柔性导电胶介质+旋钮微调结构，精准调节接触压力，全域轻柔导通，无虚接、无压伤。彻底解决微小参数测试跳变、间歇性报错问题，测试精度误差控制在极低范围，研发调试与小批量量产稳定性大幅提升。

案例二：消费级MCU下压式自动化量产方案

针对大批量SOP/QFN单片机量产分选场景，采用精密镀金探针+垂直下压结构，下压行程统一、受力均匀，适配自动化流水线连续作业。量产测试接触一致性极强，复测率下降40%以上，批次良率波动彻底改善，大幅提升量产测试效率与品质稳定性。

案例三：车规芯片双扣式老化稳定测试方案

针对车规MCU高低温循环、千小时HTOL老化测试，采用高耐久探针介质+双侧双扣锁合结构，宽温环境下结构无松动、接触电阻无漂移，长期高应力测试数据稳定，完美满足车规级可靠性测试严苛标准，助力客户顺利通过AEC-Q100认证。

案例四：高端FC-BGA算力芯片压合式性能测试方案

针对大尺寸多引脚FPGA、AI算力芯片高速性能测试，采用低寄生微针介质+整体压合结构，整面均衡受力，杜绝局部悬空接触不良问题。高频信号传输无衰减、无串扰，满载瞬态测试参数精准稳定，彻底解决高端芯片动态测试接触不稳、数据失真难题。

芯片测试接触稳定性，是接触介质电气性能与本体机械结构精度的双向协同结果。优质接触介质筑牢电气导通基础，高精度锁合结构守住机械接触一致性，二者协同，才能彻底杜绝虚接、漂移、报错、良率波动等行业痛点。

谷易电子依托多元化旋钮、翻盖、下压、双扣、压合五大结构体系，搭配全场景适配接触介质方案，覆盖从精密微参数、大电流满载、高速高频到高低温老化的全品类芯片测试场景，以结构稳接触、以介质稳精度，全方位保障芯片测试数据真实、批次性能一致、量产品质可控，为半导体企业高精度、高效率、高可靠测试赋能。
