芯片老化测试（IC Burn-in Test）是半导体量产可靠性筛选的核心工序，区别于常规性能测试，其核心目的是通过加速应力激发，提前暴露芯片晶圆工艺、封装键合、绝缘介质、漏电缺陷等隐性早期失效问题，杜绝终端市场早期故障率偏高的隐患。

一、什么是IC Burn-in老化测试？核心作用

IC Burn-in Test（芯片老化测试），即芯片高温动态寿命加速测试，属于半导体可靠性前置筛选工艺。通过对芯片施加高温环境、额定偏置电压、动态负载工况，模拟芯片长期服役的疲劳老化过程，将原本需要数月甚至数年才会暴露的早期缺陷，在短时间内加速激发筛选出来。

芯片生命周期普遍遵循“浴盆曲线”，早期失效大多源于晶圆杂质、栅氧微缺陷、键合虚焊、封装分层、绝缘漏电等工艺隐性问题，常规常温电性测试无法检出。Burn-in老化测试就是精准过滤早期不良品、锁定批次工艺隐患、大幅降低终端返修率的关键手段，是车规、工业、高端消费芯片量产放行的必备环节。

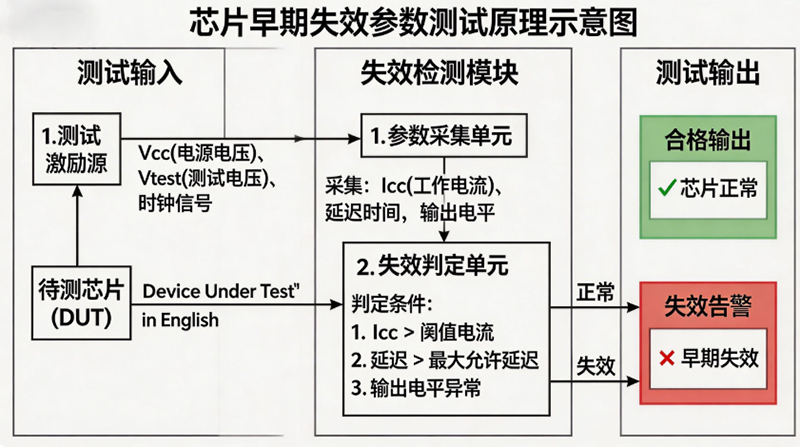

二、早期失效芯片必须测试的核心参数

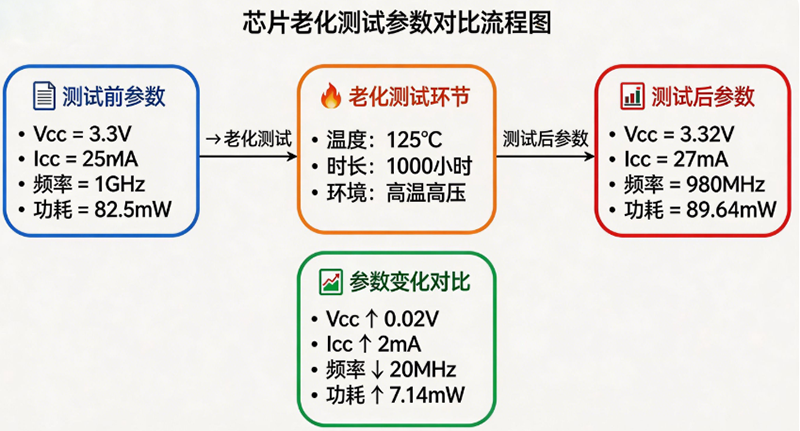

早期失效芯片的故障特征集中表现为：漏电漂移、耐压不足、功耗异常、时序不稳、功能间歇性失效。老化前后必须完成以下全套参数对比测试，判定芯片是否存在早期失效隐患：

1、静态电性参数（基础失效筛查）

静态工作电流、待机漏电流、IO口漏电：早期缺陷芯片经过高温应力后，漏电会持续增大、静态电流漂移超标，是最直观的早期失效判定依据；

引脚导通阻抗、绝缘耐压：筛查封装引脚微裂纹、绝缘介质薄弱、封装受潮等隐性缺陷。

2、动态功能参数（性能稳定性判定）

高频时序、读写速率、信号完整性：高温老化后，若芯片内部键合、走线、介质存在缺陷，会出现时序偏移、速率下降、信号抖动等问题；

通道一致性、多路信号偏差：多通道射频、存储、主控芯片，早期失效会出现单路参数异常、通道失衡。

3、功耗与负载参数（热失效核心指标）

满载工作功耗、动态压降：早期失效芯片高温负载下功耗异常飙升、工作电压压降超标，极易引发后期热死机、重启；

单PIN载流稳定性：验证引脚耐疲劳、抗老化能力，排查虚接、局部发热隐患。

4、可靠性稳定性参数（长效判定）

温循参数复现性、高低温功能稳定性：早期不良芯片在温度波动下功能时好时坏，参数重复性极差；

上电成功率、复位响应精度：筛查芯片内部电路微缺陷导致的间歇性失效问题。

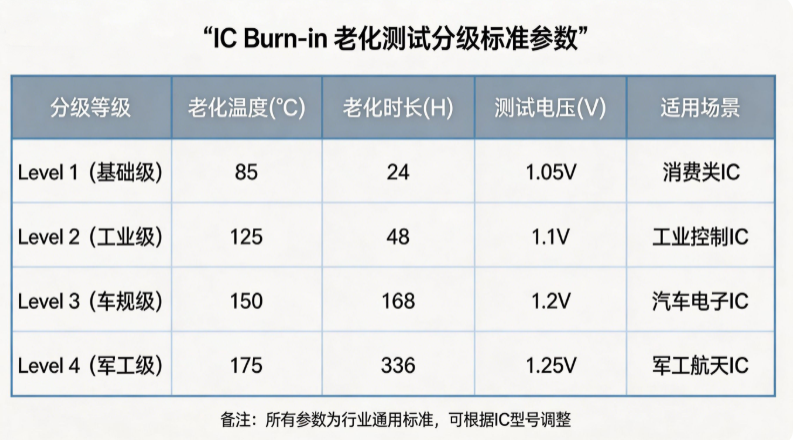

三、IC老化测试标准温度、时间、电压规范（分级权威标准）

依据JEDEC、AEC-Q100、国标GB/T 4937.23-2023标准，不同等级芯片的Burn-in温度、时长、偏置电压有明确分级要求，不可统一套用参数，具体规范如下：

1、老化测试温度标准

消费级芯片：常规85℃~105℃，用于普通MCU、小家电、穿戴设备芯片量产筛选；

工业级芯片：105℃~125℃，适配工控、物联网、通信设备芯片；

车规级/扩展工业级：125℃~135℃，为行业主流HTOL高温老化基准温度；

军工/航天/大功率器件：135℃~150℃极限高温应力测试，验证极端工况可靠性。

2、老化测试时长标准（核心分级）

量产快速筛选（Burn-in短测）：24h~48h，用于大批量出货前置筛查，快速剔除显性早期不良；

消费级常规认证：48h~168h，满足普通消费电子可靠性准入；

工业级标准老化：500h~1000h HTOL长期老化；

车规/军工高端认证：1000h~2000h超长时高温工作寿命测试，满足AEC-Q100、军工高可靠要求。

3、老化偏置电压标准（应力加载关键）

常规HTOL测试：1.1~1.2倍额定工作电压，模拟长期满载过载工况；

强化Burn-in筛选：1.2~1.5倍额定电压，加速激发微弱绝缘缺陷、介质老化隐患；

规范要求：全程动态带电老化，禁止静态空载测试，必须模拟真实带电工作状态。

四、传统芯片Burn-in老化测试行业痛点

目前多数封测、IC设计企业的老化测试普遍存在工装适配短板，导致早期失效漏筛、参数漂移、认证不通过等问题：

1、温度不均、结温失控：普通老化座导热差、局部积热，同批次芯片温差大，应力不一致，部分芯片老化不足、部分过度老化；

2、电性加载不稳定：探针接触不良、载流不足，高温工况下压降漂移，无法稳定施加标准偏置电压，早期缺陷无法充分激发；

3、无标准化适配：不同封装芯片需频繁更换治具，换型成本高、量产效率低；

4、数据一致性差：高温工况下治具形变、接触电阻波动，老化前后参数对比误差大，不良误判、漏判率高；

5、无法适配高端认证：温域窄、稳定性不足，无法满足车规、军工1000h+超长时老化认证要求。

五、谷易电子芯片老化测试座应用案例（Burn-in量产落地）

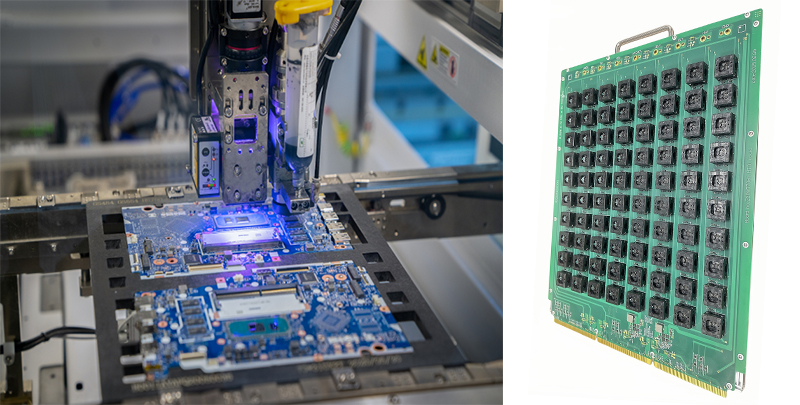

针对行业Burn-in老化测试温度不均、应力不稳、早期失效漏筛、认证难通过等核心痛点，谷易电子针对性研发全系列芯片老化测试座、多通道老化板，适配BGA、LGA、QFN、SOP等主流封装，精准匹配消费/工业/车规/军工分级老化标准，可稳定实现24h~2000h全时长高温带电老化，已批量应用于国内各大IC设计、封测厂可靠性产线。

谷易电子老化测试座核心适配优势

1、全域均温设计，应力一致性高：采用低热膨胀、高导热特种基材，搭配均衡散热结构，85℃~150℃全温域工况下，单批次芯片温差控制在±1℃以内，每颗芯片受力、受热、受压完全一致，精准标准化激发早期失效缺陷，杜绝老化不均问题。

2、稳定电性加载，满足高压偏置标准：采用高载流镀金精密探针，高温下接触阻抗稳定，可长期稳定承载1.5倍额定偏置电压，全程无压降、无发热漂移，完美匹配Burn-in加速应力测试要求，充分暴露芯片漏电、介质薄弱、电路微缺陷等早期问题。

3、全等级时长适配，覆盖量产与认证：支持24h快速量产筛测、168h常规老化、1000h~2000h车规军工超长时HTOL老化，宽温域-55℃~150℃稳定运行，无结构形变、无性能衰减，完全满足JEDEC、AEC-Q100权威认证标准。

4、多规格兼容，降本提效：模块化结构适配多封装芯片，无需重复开模，快速换型；多通道老化板支持并行批量老化，单产线产能大幅提升，适配大批量量产筛选需求。

5、杜绝漏筛误判，测试数据可溯源：接触稳定、信号无失真，老化前后静态电流、漏电、功耗、时序参数对比精准，可高效筛查间歇性失效、隐性漏电、功耗漂移等早期缺陷，测试数据完整可追溯，通过率高。

IC Burn-in老化测试是芯片拦截早期失效、稳定批次品质、提升终端可靠性的核心壁垒，温度、时长、电压应力的标准化管控，以及早期失效参数的完整检测，直接决定芯片量产良率与市场口碑。随着车规电子、工业控制、高端物联网产业升级，粗放式简易老化测试已无法满足行业高可靠要求。

谷易电子系列芯片老化测试座、多通道老化板，凭借均温稳定、电性精准、全等级适配、超长时可靠的核心优势，完美匹配IC Burn-in老化测试与HTOL长期可靠性测试规范，一站式解决芯片早期失效筛选难题，持续为国产半导体芯片品质升级与高端认证量产保驾护航。
