在下一代AI服务器、高速存储集群和算力交换架构中，PCIe/CXL互连芯片及PCIe信号重定时器（Retimer）是算力节点高速串行数据交互的核心器件，主要负责整形、重驱动、纠错中继CPU、GPU与外设之间的高速差分串行信号、链路控制信号、边带管理信号与时钟同步信号，解决高速链路信道损耗、信号抖动、传输距离受限行业难题。

一、行业背景与Retimer芯片核心工作原理

AI大模型算力集群普及，服务器总线全面迭代至PCIe 5.0/6.0、CXL 2.0/3.1协议，串行链路单通道速率突破32Gbps~64Gbps。高速PCB走线、背板链路、长距离金手指传输会产生严重的信道插入损耗、随机抖动、码间串扰，导致GPU直连、内存池共享、设备高速枚举链路掉线、降速、链路协商失败。

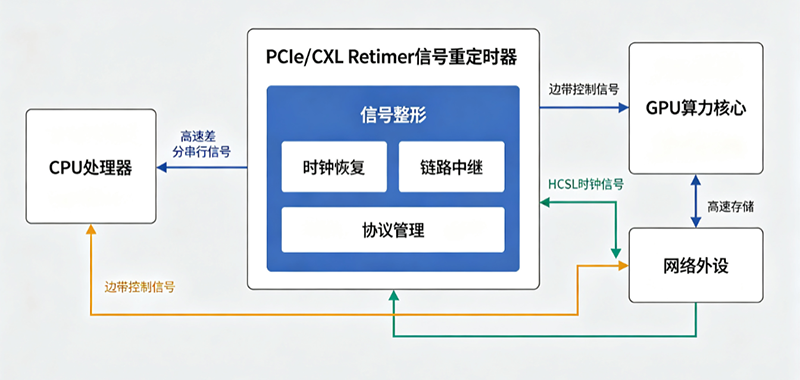

区别于普通直通转接芯片，PCIe/CXL信号重定时器（Retimer）属于协议感知型有源互连芯片，是高速算力互连架构的核心枢纽，核心职能：缓存、重整、中继全链路高速交互信号，管控四大类总线信号：

高速SerDes差分数据信号：PCIe/CXL上行/下行双向差分串行业务数据流

链路时钟信号：HCSL差分参考时钟、链路同步时钟、SRIS/SRNS拓扑时钟信号

边带控制信号：链路复位、热插拔、LTSSM链路状态机、通道翻转、极性校准控制信号

配置管理信号：SMBus/I²C寄存器配置、JTAG边界扫描、CXL协议交互管理信号

目前商用主流分为两类标准化互连芯片形态：通用PCIe Retimer重定时器、兼容算力互联协议的CXL统一互连Retimer芯片；两类芯片硬件封装逻辑一致，CXL版本额外拓展协议层交互引脚，兼容PCIe全协议向下适配。芯片内部集成接收均衡器、时钟数据恢复电路(CDR)、发射去加重驱动器，实现无损延长高速互连链路传输距离。

二、PCIe/CXL Retimer芯片封装结构与PIN脚分区定义

当前工业及服务器量产级PCIe/CXL Retimer芯片，主流采用倒装FCBGA高密度球栅封装，无外露直插引脚，适合服务器主板、背板SMT贴片焊接；行业头部厂商（澜起、Astera、博通、Marvell）统一标准化引脚布局，是谷易电子专用测试座探针对位、通道信号转接的核心依据。下面梳理市面3款主流量产型号封装尺寸、球点参数及功能PIN脚分区：

2.1 PCIe 5.0 通用Retimer芯片（8通道）

适用场景：通用服务器、SSD高速存储、交换机PCIe链路信号中继

核心功能：8通道双向SerDes信号重整、CDR时钟抖动消除、信道损耗补偿，支持PCIe 4.0/5.0协议，旁路低延迟工作模式，无CXL协议栈解析功能。

封装与PIN脚参数：324-ball FCBGA封装，1.0mm标准球栅间距；芯片引脚分为四大功能区域

高速SerDes信号PIN区：上行/下行8组差分收发通道引脚，高速差分信号专用布线焊盘

时钟输入输出PIN区：HCSL差分参考时钟、反馈时钟、链路同步时钟引脚

控制与调试PIN区：PERST#复位、JTAG扫描、SMBus配置、热插拔检测引脚

电源/地层PIN区：1.0V核电源、1.8V IO电源、3.3V辅助电源、大面积接地阵列引脚

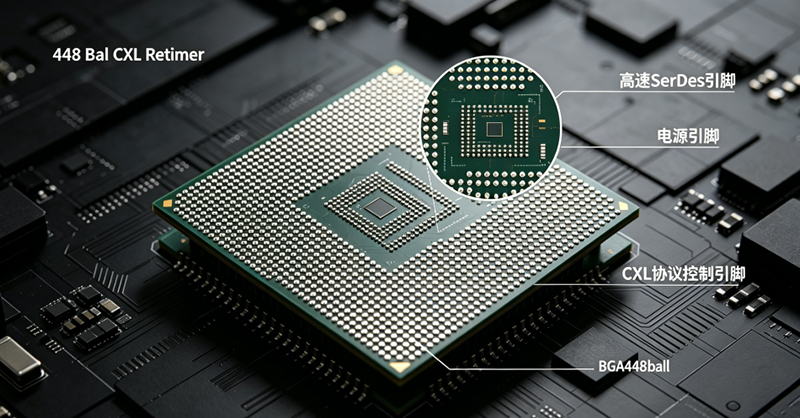

2.2 CXL 3.1 一体化互连Retimer芯片（16通道）

适用场景：AI算力服务器、GPU池化、分布式内存共享、高速背板互连场景

核心功能：兼容PCIe 6.0 + CXL 3.1双协议，16通道对称高速信号中继；支持CXL.io、CXL.mem、CXL.cache三大协议业务交互，链路漂移缓冲、多设备链路拓扑协商。

封装与PIN脚参数：448-ball高密度FCBGA封装，0.8mm精细球间距；新增CXL专用交互引脚

超高密度SerDes阵列PIN：16路双向差分高速收发引脚，支持64Gbps单通道速率

CXL协议专用交互PIN：CXL链路握手、设备身份识别、内存语义交互专用引脚

多拓扑时钟PIN：兼容Common Clock/SRIS/SRNS三类时钟拓扑配置引脚

系统运维PIN：固件烧录、链路诊断、端口告警、功耗阈值控制引脚

2.3 低功耗嵌入式PCIe/CXL Retimer（4通道）

适用场景：边缘算力网关、工业控制高速板卡、低功耗嵌入式加速模组

封装与PIN脚参数：208-ball FCBGA紧凑型封装，0.9mm球间距；精简冗余引脚，保留核心高速通道与基础控制引脚，侧重低功耗引脚电气特性。

三、PCIe/CXL Retimer芯片标准化测试条件与核心性能参数

全部测试标准遵循PCI-SIG协会规范+CXL联盟硬件标准+头部服务器厂商准入规范，分为DC静态电性参数、AC高速动态SerDes参数、协议链路参数、高低温可靠性四大类；所有指标均可通过谷易电子PCIe/CXL专用测试座完成自动化无损采集，无需芯片焊接上机。

3.1 通用基础测试环境条件

标准常温测试工况：25℃±5℃，湿度40%~55%RH无凝露

高低温可靠性工况：工业级-40℃ ~ +125℃；服务器标准工况 0℃~+105℃

标准供电参数：VDD_CORE=1.0V；VDD_IO=1.8V；VDD_AUX=3.3V（行业统一标准）

防静电测试等级：100级无尘防静电实验室，ESD防护等级±2KV

标准测试速率：PCIe5.0=32Gbps；PCIe6.0/CXL3.1=64Gbps

3.2 核心电气及链路测试参数标准

芯片型号规格 典型工作功耗 高速通道抖动(Tx/Rx Jitter) 最大信道补偿增益 引脚输入阻抗 链路协商成功率

PCIe5.0 8通道Retimer ≤4.2W ≤8ps RMS 36dB 100Ω±10%差分 100%无丢链

CXL3.1 16通道Retimer ≤7.5W ≤6ps RMS 40dB 100Ω±8%差分 100%协议链路连通

低功耗4通道Retimer ≤1.8W ≤10ps RMS 28dB 100Ω±12%差分 100%无异常降速

3.3 行业强制必测专项项目

FCBGA引脚连通性测试：全阵列球点开路、短路、相邻高速通道串扰排查，检测封装植球与底层金属布线不良

SerDes高速信号完整性测试：眼图、抖动、信号去加重、接收均衡性能检测，验证高速数据流整形能力

PCIe/CXL协议链路一致性测试：LTSSM链路状态遍历、CXL多语义协议交互、通道极性翻转、链路分叉测试

边界扫描与固件烧录测试：JTAG硬件扫描、SMBus寄存器读写、固件版本烧录与模式切换验证

极限工况老化测试：高温满载72h老化、高低温循环冲击，测试参数漂移与链路失效阈值

热插拔容错测试：带电插拔场景下芯片引脚稳定性、链路快速重协商性能测试

四、谷易电子PCIe/CXL互连芯片测试座 协同落地测试方案

PCIe/CXL Retimer芯片采用高密度FCBGA封装，高速差分引脚间距极小、SerDes信号敏感度极高，无法通过普通探针台直接对接高速测试设备；针对该行业测试痛点，行业量产端统一采用谷易电子专用PCIe/CXL互连芯片测试Socket，完成芯片无损夹持、高速信号隔离转接、全工况工装适配，对接ATE测试仪、高速示波器、协议分析仪实现一站式自动化测试。

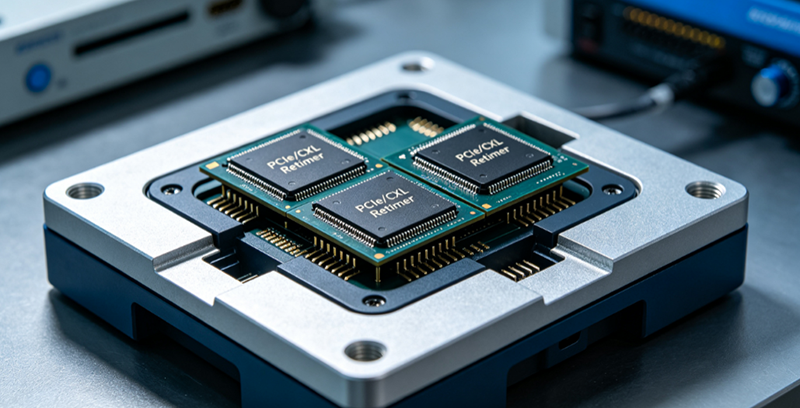

4.1 谷易测试座核心硬件适配特性

全型号兼容适配：一对一匹配208/324/448-ball全系列PCIe/CXL Retimer FCBGA封装，兼容0.8/0.9/1.0mm三类主流球栅间距

高频专用探针设计：铍铜镀金高频阻抗匹配探针，100Ω差分阻抗定制，无高速信号衰减、无通道串扰，满足64Gbps PCIe6.0/CXL3.1超高速信号测试标准

宽温工况适配：特种耐高温绝缘基座，支持-40℃~+150℃高低温箱循环测试，适配芯片长期老化量产工装

全设备互通：可直接对接高速SerDes协议分析仪、半导体ATE测试机、眼图示波器、JTAG烧录设备，无缝适配封测厂现有产线工装

无损快速装夹：翻盖自锁限位结构，芯片无挤压损伤，支持单颗调试+批量阵列量产测试双重场景

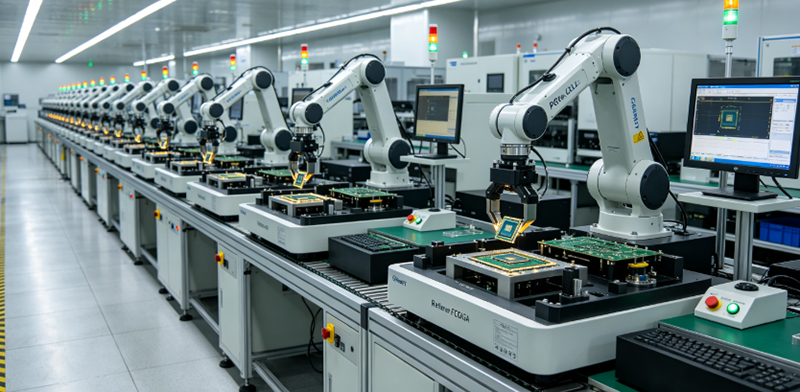

4.2 标准化协同测试作业流程

芯片对位装夹：将待测PCIe/CXL Retimer芯片放入对应规格谷易测试座密闭腔体，锁紧精密翻盖，完成FCBGA锡球与高频探针点对点精准导通

测试链路搭建：测试座标准转接底板对接协议分析仪与ATE测试系统，挂载多路精密可编程电源、差分时钟发生器

基础DC电性筛查：批量检测引脚通断、漏电流、各档位电源引脚负载能力，快速筛选封装不良次品

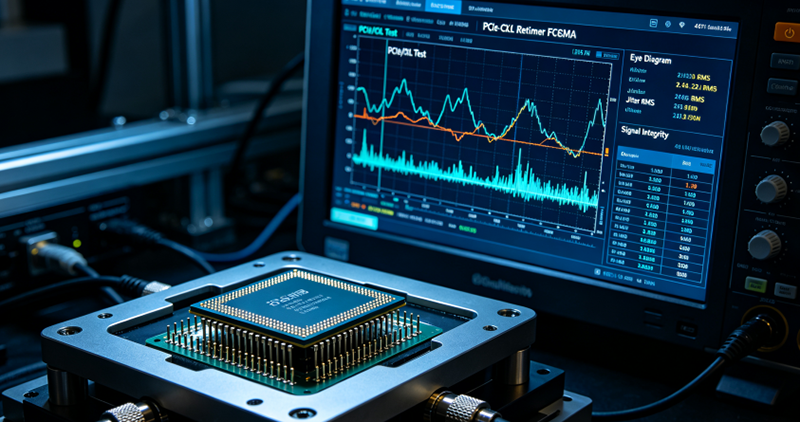

高速AC链路测试：模拟GPU与CPU真实业务链路，采集高速眼图、抖动、信道增益，完成PCIe/CXL协议一致性遍历测试

可靠性环境测试：将整套测试座+待测芯片移入高低温老化柜，满载工况长时间监测链路稳定性与参数漂移

数据归档智能分选：系统比对PCI-SIG标准阈值，自动分级良品、失效芯片；留存全链路测试日志用于芯片溯源与出厂质检

4.3 工程量产落地优势

相较于传统人工微探针测试方案，谷易电子PCIe/CXL芯片测试座将高密度引脚对位误差控制在±0.015mm以内，规避高速差分通道阻抗不匹配导致的测试误判；整体量产测试效率提升70%以上，完美解决Retimer芯片高速信号测试失真、高低温探针接触不良、CXL协议交互测试不稳定三大行业痛点。目前该套测试工装已批量应用于澜起、Broadcom、Astera Labs等主流高速互连芯片厂商成品终测与来料核验环节。

当前PCIe/CXL高速互连芯片测试核心难点：超高密度FCBGA引脚布线复杂、64Gbps超高速SerDes信号极易受工装干扰、CXL多层协议耦合测试难度大、高低温工况下高速链路参数漂移明显。定制化高频专用测试座已经成为AI算力芯片封测环节不可替代的核心工装。

行业向PCIe 6.0、CXL 4.0迭代，算力互连芯片通道密度、单链路传输速率持续升级，行业对多通道集成、高频阻抗可控、可长期老化复用的专用半导体测试座需求将大幅上涨。

PCIe/CXL Retimer互连芯片测试核心围绕FCBGA引脚电气特性、高速SerDes信号完整性、CXL/PCIe协议交互能力、极限工况链路稳定性四大维度开展；标准化高速芯片+谷易专用适配芯片测试座的协同方案，是高速半导体封测、AI服务器算力板卡量产质检的最优落地路径。
