导电胶作为IC测试座（Socket）的核心导通介质，凭借柔性接触、无压伤芯片、高适配性的优势，广泛应用于精密芯片、超薄封装、高速信号芯片测试场景，是替代传统探针测试的核心结构。导电胶的使用寿命、耐温范围、阻抗稳定性、温循工况可靠性，直接决定芯片测试良率与测试座复用价值。

一、导电胶测试介质核心优势与行业定位

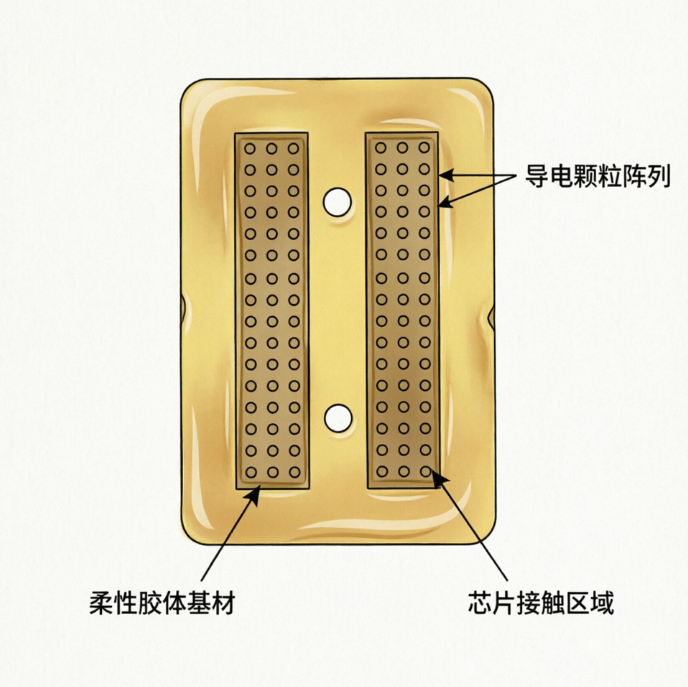

相较于传统弹簧探针测试座，导电胶（PCR导电硅橡胶）测试座采用柔性导电颗粒阵列结构，接触无硬性穿刺应力，不会损伤芯片锡球、引脚与超薄封装壳体，完美适配精密BGA、LGA、QFN、高速互联芯片、微型传感器等高端器件测试。

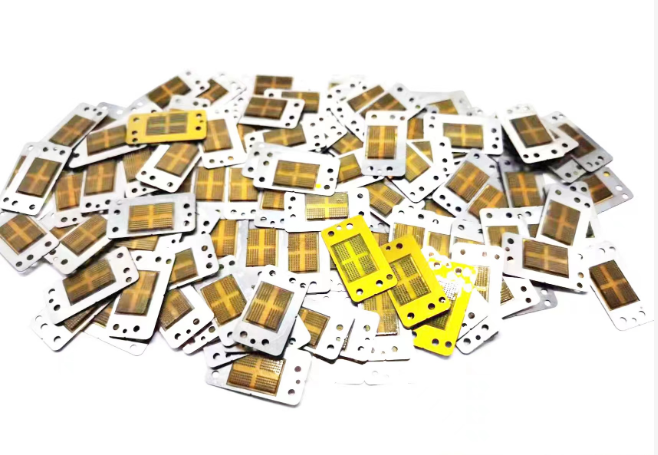

谷易电子自研导电胶测试座，经过多轮配方优化与工艺迭代，兼顾柔性防护、导通稳定性、温循耐久性，可适配常温常规测试、高低温可靠性老化、温循冲击测试等全场景，是实验室研发验证、量产来料质检、老化测试的主流选型。但导电胶属于高分子柔性材料，受温度、压力、循环次数影响会产生性能微变，因此明确其极限参数与工况特性，是保障测试精度的关键。

二、导电胶基础核心参数：寿命与耐温范围

结合谷易电子实验室标准化实测数据（Advantest测试设备、标准4分钟/次测试工况），明确导电胶通用标准参数，统一行业选型与使用标准。

2.1 导电胶标准使用寿命

导电胶使用寿命分为时间寿命与循环次数寿命两大维度，受测试工况、温度环境、清洁频次影响：

时间寿命标准：常规常温标准工况下，导电胶稳定使用有效期为6个月，周期内阻抗、形变、导通性能无明显衰减，满足常规芯片测试需求。

循环次数寿命：谷易电子实验室极限实测，标准测试工况（单次4分钟、Advantest设备量产测试环境）下，导电胶可稳定达成1.8万次可靠测试循环，无断路、阻抗超标、形变失效问题。

注：实际量产寿命随测试温度、下压压力、芯片引脚洁净度、温循工况动态浮动，严苛工况下寿命会出现合理衰减。

2.2 导电胶标准耐温工作范围

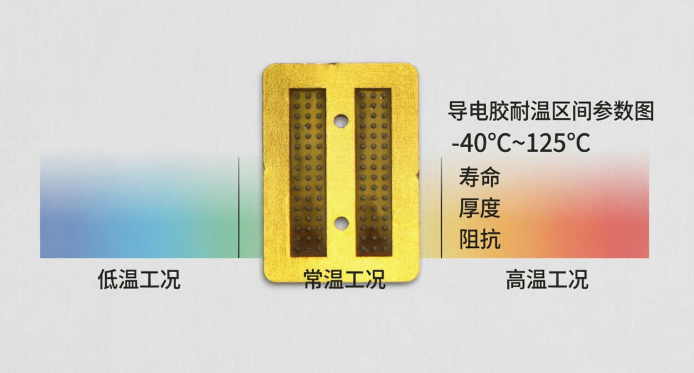

谷易电子导电胶测试座适配半导体行业通用可靠性测试温区，可覆盖消费级、工业级、车规级芯片测试需求，标准耐温区间：-40℃ ~ 125℃。

全域温区内，导电胶可保持稳定的弹性结构与导通特性，可支撑长期恒温老化、高低温循环、极限温度摸底测试，适配JEDEC全系列可靠性测试标准。

三、不同温度工况下导电胶力学与电性变化特性

导电胶的弹性压力、接触阻抗、单PIN导通稳定性，会随环境温度变化产生规律性波动，也是影响高低温测试数据一致性的核心因素。本节基于谷易电子实测曲线数据，拆解全域温区性能变化规律。

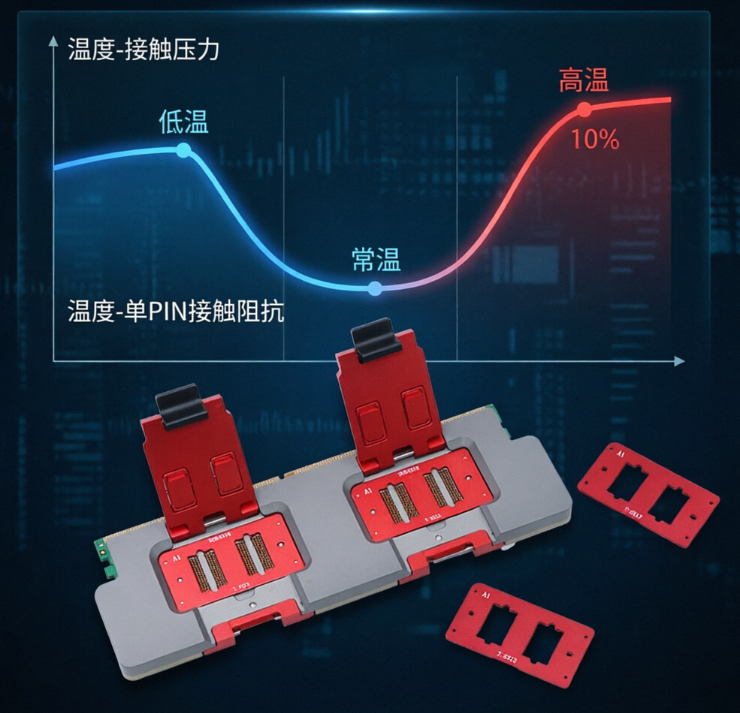

3.1 温区力学与阻抗整体变化规律

在-40℃~125℃全温区间内，导电胶呈现标准化性能变化趋势：低温环境下导电胶材质硬度小幅提升，接触压力增大，柔性略微下降；高温环境下材质弹性小幅提升，接触压力轻微衰减。对应的接触阻抗随温度升高缓慢下降、随温度降低轻微上升，全程保持可控波动，无突变失效。

从单PIN电性表现来看：常温下单PIN电阻最为稳定、波动最小；低温工况单PIN电阻略有抬升，一致性小幅下降；高温工况单PIN电阻更低、导通更优异，但长期高温静置易出现参数微漂。（具体精准变化趋势、波动曲线详见实测附件曲线）

3.2 极限低温（-40℃）工况特性：寿命+厚度变化

极限低温环境下，导电胶高分子材料轻微硬化，弹性缓冲性能下降，反复压合测试会加速材料疲劳：

寿命变化：相较于常温标准工况，极限低温持续测试，导电胶整体使用寿命降低约30%，循环测试耐久度明显衰减；若叠加高低温冲击工况，寿命衰减会进一步加剧。

厚度变化：低温环境下材料收缩稳定，长期低温测试厚度无明显形变、尺寸变化极小，结构完整性保持良好，不会出现塌陷、变形等结构性失效。

3.3 极限高温（125℃）工况特性：寿命+厚度变化

极限高温静态恒温工况下，导电胶材料性能稳定，无快速老化失效问题，整体可靠性优异：

寿命变化：单纯125℃高温恒温长期测试，对导电胶使用寿命影响极小，耐久循环次数、时间寿命基本贴合标准参数。

厚度变化：短期高温测试无明显形变；持续3~6个月长期高温老化工况下，导电胶会出现轻微热老化，厚度形变相较于常温工况略有加大，属于正常材料老化现象，不影响常规测试精度。

3.4 高低温冲击工况下综合衰减特性（核心重点）

相较于单一恒温工况，-40℃~125℃高低温循环冲击工况是导电胶损耗最大的测试场景，也是量产测试最容易忽略的痛点：

寿命大幅衰减：高低温频繁冷热交替，会加速导电胶高分子材料疲劳、导电颗粒排布稳定性下降，整体使用寿命降低30%~50%，是单一温区工况的2倍以上损耗。

电性波动加剧：冷热冲击下，单PIN电阻波动范围扩大，阻抗稳定性下降，长期循环易出现局部导通异常。

结构形变累积：反复温胀冷缩会导致厚度形变逐步累积，长期冲击测试需定期校准、更换导电胶介质，保障测试良率。

四、谷易电子导电胶测试座工况适配优势

针对导电胶温循特性、寿命短板、电性波动等行业共性问题，谷易电子通过材料配方改良与结构优化，大幅提升测试座适配性与稳定性，适配全工况芯片测试：

改性耐温配方：定制高稳定性导电胶材质，严格适配-40℃~125℃全域温区，高低温下弹性、阻抗一致性优于行业通用标准，有效抑制温循带来的参数漂移。

均匀颗粒排布：导电颗粒矩阵均匀分布，单PIN导通一致性高，低温高阻、高温漂移问题得到有效优化，适配精密参数测试。

抗老化结构设计：优化胶体厚度与韧性配比，降低冷热冲击带来的材料疲劳损耗，减缓长期高温厚度形变，延长实际使用寿命。

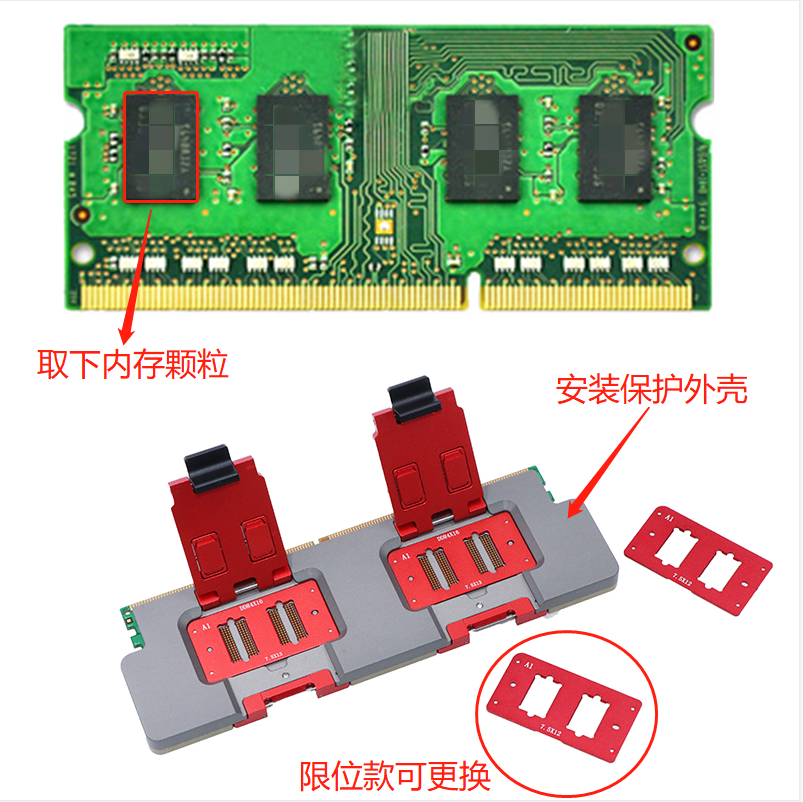

全场景适配：可兼容实验室研发测试、高低温老化、温循冲击、量产批量测试，适配BGA、LGA、QFN等各类精密封装芯片。

五、行业应用建议与维护方案

结合导电胶实测特性，针对不同测试工况，给出标准化使用与维护建议，最大化利用测试座寿命、保障测试精度：

常温量产测试：常规工况下可稳定使用6个月、1.8万次循环，定期清洁胶体表面锡渣、粉尘，可维持最佳导通性能。

单一高温/低温恒温测试：无需频繁更换，重点监测长期高温下的厚度形变，每3个月做一次电性校准。

高低温冲击测试：工况损耗极大，建议缩短更换周期，提前30%~50%周期更换导电胶介质，避免寿命衰减导致的测试误判。

日常维护：避免过度下压、暴力开合，保持测试座洁净干燥，杜绝油污、杂质附着，减少胶体老化损耗。

导电胶测试座的可靠性高度依赖温度工况与循环次数，常温标准工况下6个月使用时长、1.8万次测试循环的稳定参数，足以满足绝大多数芯片测试需求；极限低温主要衰减寿命、不影响结构厚度；极限高温静态工况性能稳定，仅长期使用会出现轻微厚度形变；而高低温循环冲击是损耗最大的工况，会直接导致寿命折损30%~50%。

依托谷易电子高稳定性改性导电胶测试座，可有效适配全域温区测试场景，大幅降低温循工况下的性能衰减与测试误差，结合标准化维护方案，能够兼顾测试精度与量产成本，为精密芯片可靠性测试、量产质检提供稳定可靠的硬件支撑。
