功率MOSFET是电源管理、信号切换、负载驱动电路的核心分立器件，其中DFN无引脚封装凭借体积小、寄生参数低、散热性能优异的特点，已成为消费电子、工业控制、车载设备、快充电源主流封装形态。由于DFN器件底部带有大面积EP散热焊盘、引脚密集且多规格并存，其量产功能测试、电气性能定级、高温可靠性老化对测试工装要求极高。

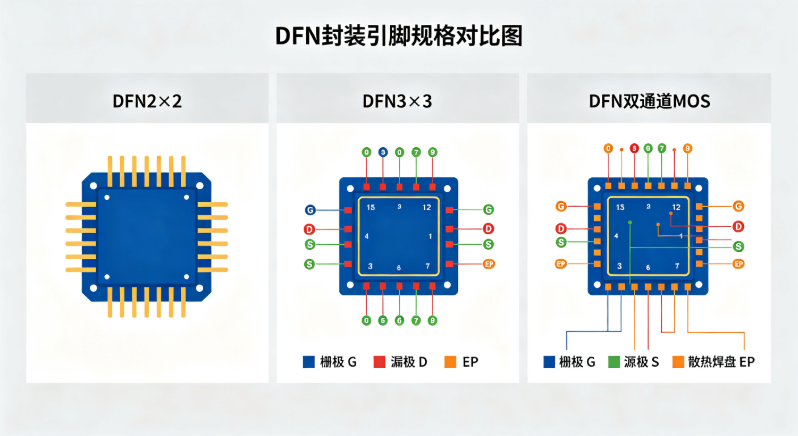

一、DFN封装功率MOSFET主流引脚类型介绍

目前行业量产DFN功率MOSFET、信号MOSFET根据尺寸、通道数量、功率等级分为多种Pin脚结构，不同封装的电气回路、散热设计、测试点位完全不同，是制定测试方案的基础。

1、DFN2×2 / DFN3×3 单管4Pin

包含G栅极、D漏极、S源极、EP散热焊盘，结构小巧，主要用于小信号开关、低压负载切换等低功耗场景，广泛应用于消费电子信号控制电路。

2、DFN3×3 / DFN5×6 单管8Pin

多引脚并联源极设计，大幅提升过流能力，底部超大EP焊盘强化散热，主打中大功率电源场景，适配DC-DC降压、快充开关管、工业电源驱动等工况。

3、DFN双通道8Pin/10Pin复合MOS

单颗芯片集成两路独立MOS管，支持共源、共漏架构，可实现上下桥同步驱动，多用于H桥电机驱动、双向电源切换、多路信号开关电路。

4、带ESD保护DFN MOS（4Pin/6Pin）

栅极内置齐纳保护结构，抗静电能力更强，主要用于车载信号端口、工业通信接口等高可靠场景。

行业测试重点：DFN封装最大测试难点在于底部EP焊盘，该区域同时承担散热与电气功能。若测试座无法实现EP焊盘稳定贴合导通，会直接导致Rds(on)、漏电、温升、负载电流等关键参数测试失真。

二、DFN MOSFET功能测试标准（量产FT必测）

功能测试是芯片出货前第一道快速筛查工序，主要用于拦截封装不良、晶圆缺陷、开路短路异常，适配ATE自动化量产分选。

标准测试环境：常温25℃常规测试，工业/车规产品需增加85℃高温功能复测。

核心测试项目：

1、G-D、G-S、D-S全回路开路、短路检测；

2、栅极漏电流IGSS静态检测；

3、D-S关态阻断漏电IDSS测试；

4、阈值电压导通校验，验证MOS开关逻辑正常。

功能测试以Pass/Fail快速判定为主，可高效剔除结构性不良，保障后段性能测试与老化测试有效性。

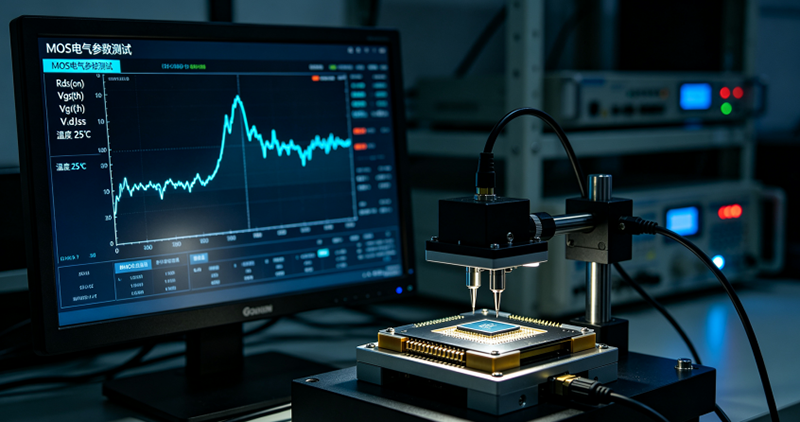

三、DFN MOSFET电气性能测试标准（参数定级核心）

性能测试是MOSFET品质分级、规格对标、客户验收的核心依据，精准测试器件各项关键电气参数，判定产品是否满足Datasheet设计规格。

测试温度条件：常温25℃基准标定、85℃高温温漂测试，车规级需覆盖-40℃低温极限工况。

关键测试参数及测试条件：

1、阈值电压VGS(th)：固定VDS低压工况，检测MOS开启电压，区分信号MOS与功率MOS阈值特性。

2、导通电阻Rds(on)：额定VGS、额定导通电流条件下测试，直接决定电源发热与转换效率，是功率MOS最重要指标。

3、关态漏电流IDSS：D-S施加额定耐压、栅极零偏置，检测阻断状态漏电，决定低功耗待机性能。

4、栅极漏电IGSS：测试栅极微小漏电，判断栅氧工艺完整性。

5、击穿电压V(BR)DSS：加压测试器件耐压极限，确保整机应用安全裕量。

测试区分要点：信号MOS侧重阈值一致性与漏电控制，功率MOS侧重导通电阻、过流能力与高温稳定性。

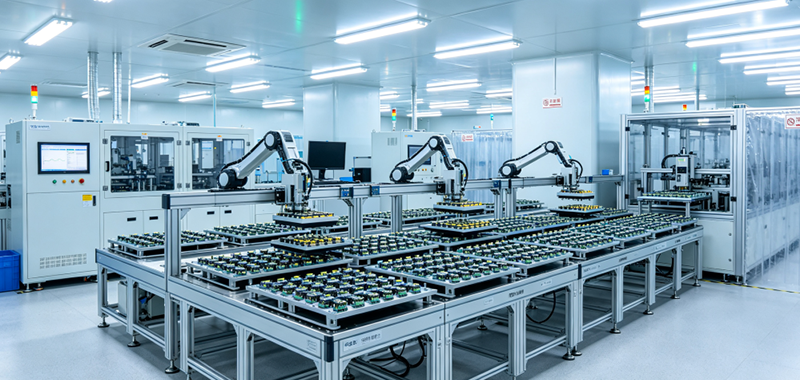

四、DFN MOSFET可靠性老化测试规范（高可靠产品必测）

可靠性老化用于验证器件长期通电、冷热循环、高压反偏下的稳定性，提前暴露潜在失效隐患，是工业、车规MOS的核心认证项目。

1、HTOL高温工作寿命测试

测试温度125℃（车规150℃），施加额定驱动电压与持续负载电流，老化500~1000小时，对比老化前后Rds(on)、IDSS、VGS(th)参数漂移情况。

2、HTRB高温反向偏置测试

125℃高温环境，栅极零偏置、D-S施加高压反向偏置，加速激发栅氧隐性缺陷，杜绝长期使用漏电恶化、击穿失效问题。

3、TC温度循环测试

-40℃~125℃冷热交替循环500~1000次，验证DFN封装结构、焊层、胶体抗疲劳能力，排查分层、虚焊、开裂隐患。

行业痛点：DFN大面积EP焊盘储热高，普通老化座贴合不紧密会导致结温虚低、实际老化应力不足，造成可靠性测试结果失真。

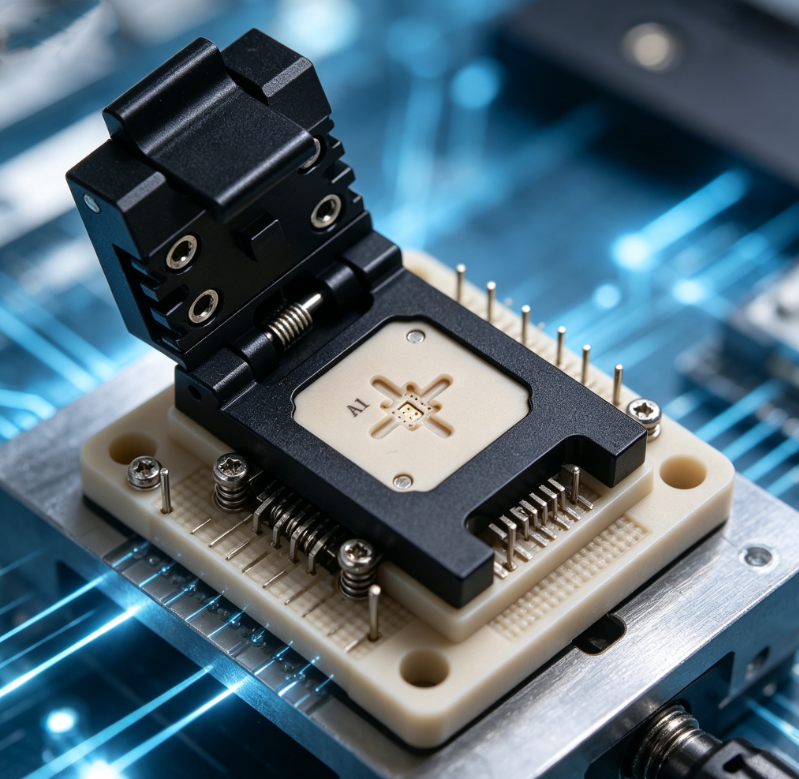

五、谷易电子DFN MOSFET测试座/老化座落地应用方案

针对DFN封装MOS引脚密、EP焊盘需可靠接触、大电流低阻、高低温稳定性要求高等测试难点，谷易电子推出全系列DFN专用测试座与老化座，完美适配信号MOS、功率MOS量产测试与可靠性认证。

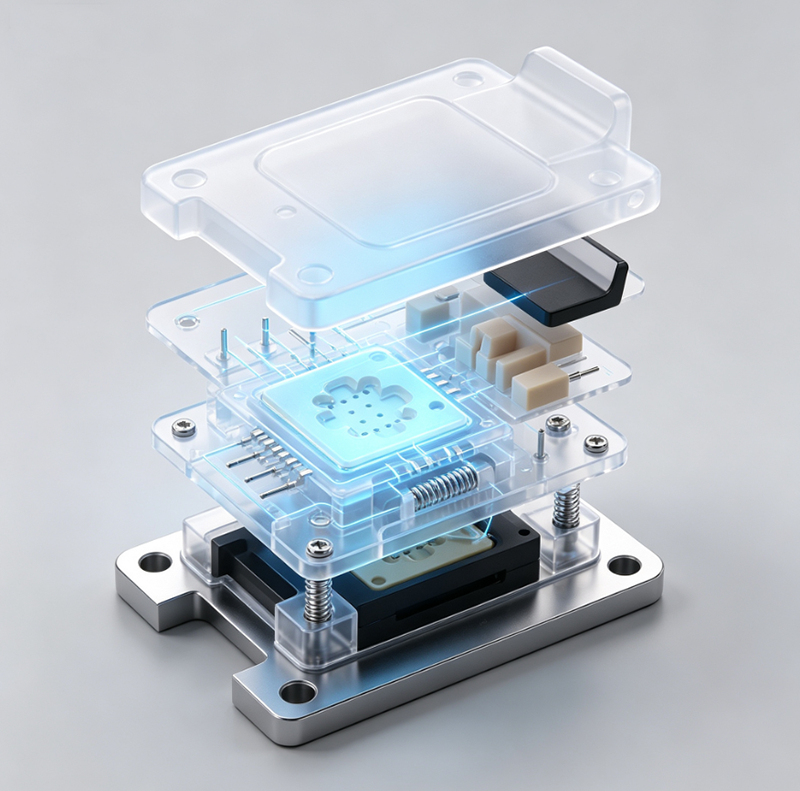

1、引脚与EP焊盘独立分区接触结构

侧边信号探针精准对应G/D/S引脚，底部配备独立弹性EP接触模组，保证电气导通与导热同步稳定，彻底解决Rds(on)测试漂移、高温老化温场不均问题。

2、超低阻抗大电流适配能力

采用高导电耐磨探针，接触电阻极低，无发热、无压降偏差，满足大功率MOS满载电流测试，适配量产反复插拔工况。

3、优异信号完整性设计

优化寄生电感、电容参数，抑制信号震荡与波形畸变，精准捕捉信号MOS开关时序、瞬态响应特性。

4、宽温区稳定耐久

整体结构耐高温、抗冷热形变，可长期在-40℃~125℃环境下稳定工作，适配HTOL、HTRB、温度循环全项目可靠性测试。

5、模块化多规格兼容

统一底座可替换适配DFN2×2、DFN3×3、DFN5×6单管、双通道等多规格器件，大幅降低产线工装成本。

DFN封装功率MOSFET与信号MOSFET的测试必须形成“功能筛查+性能定级+可靠性老化”的完整体系。功能测试剔除不良、性能测试判定规格等级、老化测试验证长期可靠性，三者缺一不可。

由于DFN封装结构特殊，底部EP焊盘的接触与导热能力直接决定测试数据精度。依托谷易电子DFN专用测试座与老化座方案，可有效解决行业普遍存在的测试数据离散、高温老化不实、参数误判等问题，帮助分立器件企业实现更高精度、更高稳定性、更高通过率的标准化量产测试与可靠性验证。
