RF（Radio Frequency，射频）是指利用具有一定波长可用于无线电通信的电磁波实现信息和能量传输的技术，其频率范围为3 kHz ~ 300 GHz。射频芯片是实现“射频信号中频信号数字信号”转换的核心器件，广泛应用于5G通信、WiFi、蓝牙、物联网、雷达、卫星通信等场景。

射频芯片/模块的测试是一项涵盖高频特性、功率性能、信号完整性等多维参数的综合性工程。在射频芯片从研发验证到量产筛选的完整流程中，测试座（Test Socket）作为连接待测芯片与测试设备的关键桥梁，其性能直接决定了测试数据的准确性、测试效率与质量筛选能力。深圳谷易电子深耕芯片测试连接器领域，针对不同封装类型与测试场景，推出了翻盖式、旋钮翻盖式、下压式、双扣式等多元化结构的射频测试座产品，覆盖研发验证与量产测试的全场景需求。

一、RF射频芯片/模块概述

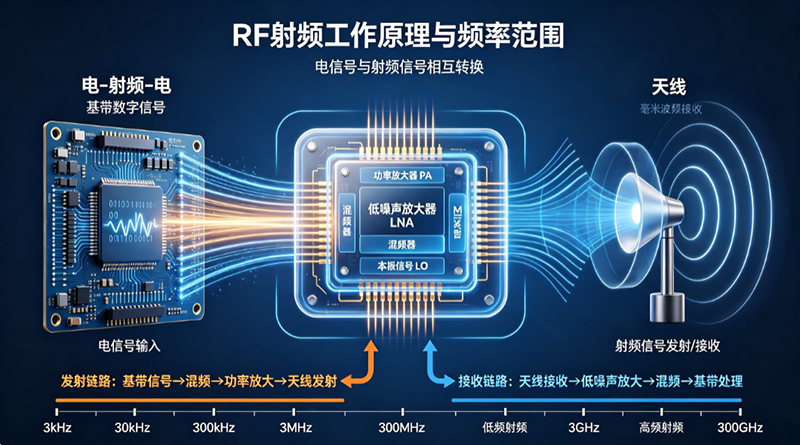

1.1 射频的定义与射频芯片工作原理

射频（Radio Frequency，缩写为RF），又称无线电频率、无线射频，为在3 kHz至300 GHz范围内的振荡频率，这个频率相当于无线电波的频率，以及携带着无线电信号的交流电的频率。射频组成的三要素为无线芯片、晶振和天线。

RF射频芯片是实现“射频信号中频信号数字信号”转换的核心器件，其工作流程围绕信号接收与发射两大核心功能展开。在接收端，天线接收到的微弱射频信号经低噪声放大器放大后，下变频至中频，再经模数转换器变为数字信号供基带处理；在发射端，基带数字信号经数模转换后上变频至射频载波，经功率放大器放大后通过天线发射出去。这一“接收发射”双向链路对芯片的每一项电气参数都提出了严苛的精度要求。

1.2 射频芯片测试的挑战

射频芯片测试面临诸多独特挑战：被测器件尺寸越来越小（许多器件尺寸小于1mm），测试频率越来越高（高达40GHz以上）；测量精度要求极高，板卡研发难度大。射频芯片的主要测试指标有驻波、插入损耗、中心频率、带宽、带内波动、带外抑制、群延迟等。这些测试的完成，离不开高性能测试座的硬件支撑——测试座需要在指定频段内实现低损耗、低反射的信号传输，同时保证机械连接的稳定性与电气性能的一致性。

二、射频芯片/模块七大核心测试参数解析

2.1 单pin电流

单pin电流是衡量射频芯片/模块每个引脚电流承载能力的关键参数，直接关系到芯片的功耗水平与电源完整性。

测试要点：

额定电流验证：确认每个引脚在额定工作条件下的电流承载能力

峰值电流测试：验证芯片在瞬时大电流冲击下的稳定性

电流分布均匀性：评估多电源引脚间的电流分配是否均衡

典型指标：

谷易电子射频模块测试座产品中，单pin电流指标覆盖广泛——32pin射频模块测试座单pin满足800mA；77pin射频模块测试座测试电流达1A；BGA169pin芯片测试座支持测试电流≥500mA；LGA122pin射频模块测试座支持电流高达3A。在射频测试座设计中，探针的接触电阻直接决定了电流传输的稳定性与测试数据的真实性。

2.2 频率区间

频率区间是射频芯片最核心的性能指标，决定了芯片可适配的通信频段。高性能射频收发芯片普遍具备宽频覆盖能力，按应用场景可分为三大类：

民用消费级场景：主要覆盖Sub6GHz 5G频段（700MHz~6GHz）、WiFi频段（2.4GHz、5GHz）、蓝牙频段（2.400~2.483GHz），部分芯片可延伸至10GHz以内。

工业级场景：覆盖30MHz~3GHz宽频域，部分高端芯片可延伸至18GHz。

军工/航空航天场景：频率范围可覆盖1GHz~40GHz，甚至更高的毫米波频段（28GHz、60GHz）。

在测试座层面，不同频率区间对探针设计、信号路径、材料选择有着截然不同的要求。谷易电子射频测试座的测试频率覆盖从1GHz到10GHz的广泛区间——LGA30pin射频器件测试座最高可达10GHz；BGA169pin芯片测试座支持10GHz测试频率；77pin射频模块测试座支持3GHz；32pin射频模块测试座射频引脚满足2GHz。

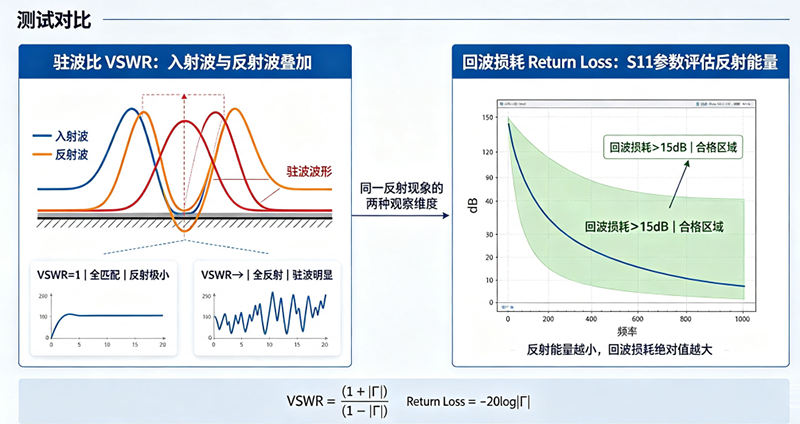

2.3 驻波比（VSWR）

电压驻波比（VSWR）是对信号在传送线路上反射的测量，定义为信号路径上驻波的最高电压幅度与最低电压幅度之比。全匹配时，传输线仅有入射波，驻波恒定，VSWR=1，此时反射系数为0，反射损耗趋近于无穷；开路或短路状态下为全反射，反射系数为1，反射损耗为0dB，VSWR趋近于无穷大。

测试要点：

VSWR测量：通过矢量网络分析仪测量S11参数，计算电压驻波比

频率响应：评估VSWR在整个工作频段内的变化情况

典型值要求：回波损耗典型值需≥15 dB（对应VSWR≤1.5:1）

驻波比测试要求测试座自身的阻抗特性与标准阻抗精确匹配，否则将引入额外的反射，导致VSWR测试结果失真。谷易电子LGA30pin射频器件测试座的驻波比指标优于15dB，77pin射频模块测试座回损＜14dB，体现了其在高频信号传输中的优异性能。

2.4 插入损耗与回波损耗

插入损耗（Insertion Loss）和回波损耗（Return Loss）是评估射频信号传输质量的两个核心频域参数。

插入损耗（IL） ：指信号通过器件或传输线时发生的能量衰减，以分贝（dB）表示。插入损耗越低，表示信号通过效率越高。对于射频开关进行插入损耗测试时，可使用矢量信号收发仪（VST）进行测试。

回波损耗（RL） ：指由于阻抗不匹配导致的信号反射损耗。回波损耗越高，表示阻抗匹配越好，信号反射越少。相较于VSWR，回波损耗能够更好地测定匹配特性是否良好，因此更常用于表示反射。

测试要点：

全频段扫描：使用矢量网络分析仪在整个工作频段内测量S21（插损）和S11（回损）

校准：测试前需对线缆和其他元件进行校准，可使用功率计进行校准

典型值：插入损耗越低越好；回波损耗越高越好

谷易电子77pin射频模块测试座的插损指标为≤1dB，回损＜14dB；LGA30pin射频器件测试座插损小于1dB。这些优异的插损/回损指标，确保了测试座本身不会对射频芯片的真实性能评估产生干扰。

2.5 阻抗匹配

阻抗匹配是射频设计和测试的基本方面。阻抗不匹配引起的信号反射会导致严重的问题。在RF测试中，普遍的阻抗等级是50Ω或75Ω，不论要求什么样的阻抗级，适当的阻抗匹配将会保证整个系统完整性。

行业标准：

特性阻抗：多数RF系统阻抗约为50Ω

阻抗匹配质量：通过反射系数（Γ）在数学上表示，完全匹配对应于Γ=0

测试要求：射频探针标称阻抗为50Ω

阻抗匹配测试通常采用时域反射计（TDR）或矢量网络分析仪（VNA），通过测量反射系数和驻波比来评估阻抗匹配质量。测试座自身的阻抗特性必须与50Ω标准精确匹配，否则将引入额外的阻抗不连续点，导致测试结果失真。谷易电子在具备射频测试需求的产品中，明确要求射频探针标称阻抗为50Ω，绝缘电阻达1000MΩ，介质耐压≥500Vrms。

2.6 测试功耗

测试功耗是评估射频芯片在测试过程中的能量消耗水平的关键指标，对于低功耗物联网芯片和移动终端芯片尤为重要。无线射频收发芯片的主要功耗来源于调制解调器、振荡器和射频天线等组件。

测试要点：

待机功耗测试：验证芯片在低功耗模式下的电流消耗

满负载功耗测试：评估芯片在最大发射功率下的功耗水平

功耗与性能的平衡：验证芯片在功耗与性能之间的优化是否合理

在测试座层面，功耗测试要求测试座具备稳定的电源连接和精确的电流测量能力。谷易电子BGA169pin芯片测试座支持被测IP功耗≥4W，能够满足高功率射频芯片的测试需求。

2.7 预留接口

预留接口是射频模块测试中的重要设计考量，为测试系统的二次开发和功能扩展提供了便利。

设计要点：

测试接口预留：在测试座或测试板上预留额外的测试点或接口，方便接入示波器、频谱仪等测试设备

扩展接口：为后续功能升级或不同测试需求提供接口扩展能力

接口标准化：预留接口应遵循标准化设计，便于与不同测试设备对接

预留接口的设计使得射频模块测试系统具备较强的扩展性，测试维修台能够对用户所提出的被测件进行相应参数的自动测试，并提供被测件所需要的各种电源和测试信号。谷易电子的测试座产品在设计之初即充分考虑了与ATE自动化测试设备的接口兼容性，预留了必要的信号引出与电源接入点位。

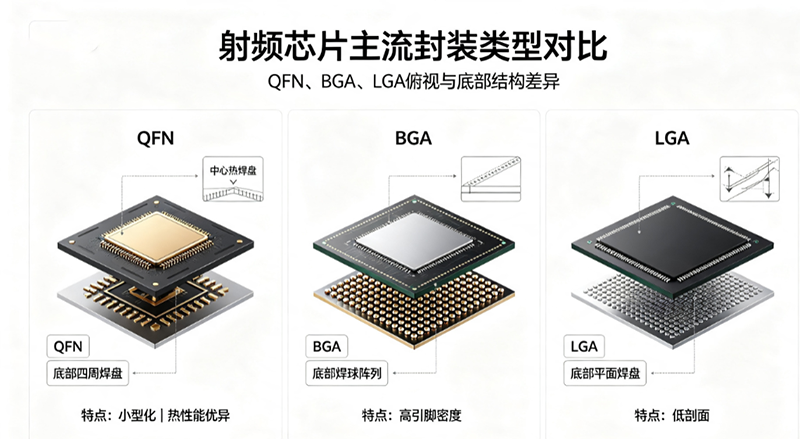

三、射频芯片/模块常见封装类型

射频芯片/模块的封装形式多样，不同封装类型对测试座的结构设计、探针选型、信号完整性保障提出了差异化要求。以下为射频领域最常见的几种封装类型：

3.1 QFN封装（无引脚方形扁平封装）

QFN（Quad Flat Noleads）是射频芯片中最常见的封装形式之一。QFN相较于其他封装形式，尺寸更小且拥有出色的热性能与电气性能，是消费类电子产品的热门选择。QFN封装散热效率高，适合小型化应用。

QFN器件的射频测试要求往往超过10GHz甚至更高。谷易电子针对QFN48封装的射频IC推出了专用测试座，采用手动翻盖/双扣式结构，上盖的IC压板采用旋压式结构，下压平稳，保证IC压力均匀、不移位；测试频率可达9.3GHz。

3.2 BGA封装（球栅阵列封装）

BGA（Ball Grid Array）将引脚以球状方式排列在芯片底部，能够提供更高的引脚密度和更好的散热性能。BGA封装常用于处理能力要求高且元件密集的场合。

BGA封装的测试座设计需要确保每个焊球与探针形成可靠电气连接。谷易电子BGA169pin芯片测试座支持55°C~+125°C宽温测试，老化测试时长可达1000小时，测试频率高达10GHz。

3.3 LGA封装（栅格阵列封装）

LGA（Land Grid Array）与BGA类似，但以平面焊盘替代焊球，具有更低的剖面高度和更好的平面度。LGA封装在射频模块中应用广泛。

谷易电子针对LGA封装推出了多款测试座产品：LGA122pin射频模块测试座采用旋钮翻盖式结构，引脚间距1.5mm，适配30.5×28mm模块尺寸；LGA30pin射频器件测试座采用翻盖式结构，引脚间距1.0mm，适配10×10mm芯片尺寸，测试频率最高可达10GHz。

3.4 其他封装类型

除上述主流封装外，射频芯片/模块还常见以下封装形式：

LCC（无引脚芯片载体） ：适用于中高速光电收发器件

WLCSP（晶圆级芯片规模封装） ：适用于超小型化射频芯片

SOP/SOT：适用于部分低引脚数射频器件

谷易电子可提供封装种类齐全的测试座产品，涵盖BGA、EMMC、EMCP、QFP、QFN、SOP、SOT、TO、LGA、LCC、DDR、FPC、connector、IMU等，并支持一件定制。

四、谷易电子射频测试座结构类型与案例应用

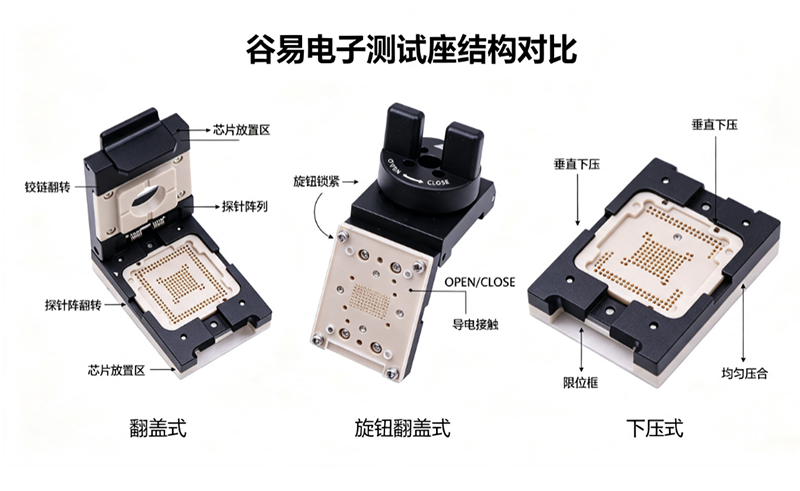

4.1 测试座三大结构类型

谷易电子针对不同射频芯片/模块的封装类型与测试场景，提供了多元化的测试座结构设计：

翻盖式：操作方便，适用于手动测试场景。上盖通过铰链翻转开合，芯片放入后压下上盖即可完成接触。谷易电子32pin射频模块测试座、77pin射频模块测试座（翻盖式开天窗）、LGA30pin射频器件测试座等均采用此结构。

旋钮翻盖式：在翻盖式基础上增加旋钮锁紧结构，通过旋转实现均匀下压，接触更稳定。适用于对接触压力均匀性要求较高的场景。谷易电子LGA122pin射频模块测试座、BGA169pin芯片测试座等采用此结构。

下压式：通过垂直下压实现芯片与探针的接触，适用于ATE自动化测试场景，便于机械臂操作。

4.2 案例一：QFN48射频IC测试座——研发验证与功能测试

客户需求：某射频芯片设计企业需对QFN48封装（间距0.5mm，尺寸7×7mm）的射频IC进行样片功能验证，要求测试频率达到3GHz，电流200mA。

解决方案：谷易电子为其定制了QFN48射频IC测试座。采用手动翻盖/双扣式结构，操作方便；上盖的IC压板采用旋压式结构，下压平稳，保证IC压力均匀、不移位；探针的特殊头形突起能刺破焊接球的氧化层，接触可靠而不会损伤锡球；高精度的定位槽和导向孔保证IC定位精确。测试频率可达9.3GHz，采用进口探针，测试寿命可达8~10万次。

实施效果：测试座成功满足了客户对QFN48射频芯片的样片功能验证需求，接触可靠、定位精确、测试效率高，为芯片的研发迭代提供了可靠的测试支撑。

4.3 案例二：LGA122pin射频模块测试座——高性能模块测试

客户需求：某物联网通信模块厂商需对LGA122pin封装（间距1.5mm，尺寸30.5×28mm，厚度2.8mm）的射频模块进行模拟电路测试与性能测试。

解决方案：谷易电子为其定制了LGA122pin合金旋钮探针射频模块测试座。采用旋钮翻盖式结构，使用测试简单方便，压合平稳接触稳定；测试座外壳采用阳极硬氧铝合金材质，表层绝缘耐磨、抗氧化强，使用年限长。性能参数：频率2GHz，电流3A，测试温度45°C~+125°C。

实施效果：测试座支持模块功能性测试与模块可靠性测试，在大电流（3A）测试条件下保持稳定的电气接触，满足了客户对射频模块高性能测试的需求。

4.4 案例三：BGA169pin射频芯片测试座——宽温老化与高频测试

客户需求：某军工级射频芯片制造商需对BGA169pin封装（间距0.5mm，尺寸7×7mm）的射频芯片进行宽温老化测试（55°C~+125°C，1000小时）与高频性能测试。

解决方案：谷易电子为其定制了BGA169pin旋钮翻盖式芯片测试座。有射频测试需求时，射频探针标称阻抗为50Ω，绝缘电阻达1000MΩ，介质耐压≥500Vrms；芯片测试电流≥500mA，支持被测IP功耗≥4W；芯片测试频率高达10GHz。

实施效果：测试座在55°C~+125°C宽温范围内完成1000小时老化测试，同时支持10GHz高频性能测试，精准验证了射频芯片在极端环境下的长期可靠性与高频特性。

4.5 案例四：77pin射频模块测试座——插损/回损专项测试

客户需求：某通信设备制造商需对77pin射频模块（间距1.5mm，尺寸45×50mm）进行插入损耗与回波损耗专项测试。

解决方案：谷易电子为其定制了77pin翻盖式开天窗射频模块测试座。模块测试频率达3GHz，模块测试插损≤1dB，回损＜14dB；模块测试电流1A；测试温度45°C~+145°C；测试座顶部开窗设计，便于光学定位与散热。

实施效果：测试座优异的插损（≤1dB）与回损（＜14dB）指标，确保了射频模块真实性能的准确评估，为客户的产品质量管控提供了可靠的数据支撑。

RF射频芯片/模块的测试是一项涵盖单pin电流、频率区间、驻波比、插损/回损、阻抗匹配、测试功耗、预留接口等多维参数的综合性工程。每一款射频芯片从研发验证到量产交付，都需要经历严苛的高频特性测试、功率性能测试与信号完整性测试。

射频芯片/模块的封装类型多样——从QFN、BGA到LGA，从LCC到WLCSP——不同封装对测试座的机械结构、探针设计、信号完整性保障提出了差异化要求。谷易电子通过翻盖式、旋钮翻盖式、下压式等多元化结构设计，结合高精度探针与耐高温、低损耗材料，形成了覆盖QFN48、LGA122、BGA169、LGA30、77pin等多种封装的全场景射频测试解决方案。

5GA、WiFi 7、毫米波通信、卫星互联网等技术的规模化推进，射频芯片/模块正朝着更高频率、更宽带宽、更低功耗、更小尺寸的方向持续演进。射频测试座作为连接待测芯片与测试设备的关键桥梁，也将在更高频率（向40GHz乃至毫米波频段延伸）、更宽温域（55°C~+155°C）、更高精度（更低的插损与回损）的方向上持续突破，为射频通信产业的质量保障与性能升级提供坚实的硬件支撑。
