光电编码器是一种集光学元件、机械结构、电子电路于一体的精密仪器，以测量转角等位置信息为目标，广泛应用于伺服传动、数控机床、机器人等需要测量转角的装置和设备中。在光电编码器的技术演进中，反射式方案正逐步成为高精度、小型化应用的主流选择。

反射式光电编码器芯片的测试涵盖宽温度范围验证、供电与功耗评估、插值细分精度检测、数字/模拟信号输出质量分析等多维参数。在芯片从研发验证到量产筛选的完整流程中，测试座（Test Socket）作为连接待测芯片与测试设备的关键桥梁，其性能直接决定了测试数据的准确性与可靠性。

深圳谷易电子深耕芯片测试连接器领域近二十年，其研发生产的LGA24pin测试座已广泛应用于反射式光电编码器芯片的性能测试、老化验证与ATE自动化测试等环节。

一、什么是反射式光电编码器芯片？

1.1 光电编码器的基本原理

光电编码器通过光学传感器接收由码盘移动调制的光信号，将机械运动（旋转或线性运动）转换为电信号输出。传统的透射式光电编码器由于结构特点，很难实现小型化设计，并且容易受到安装误差的影响。

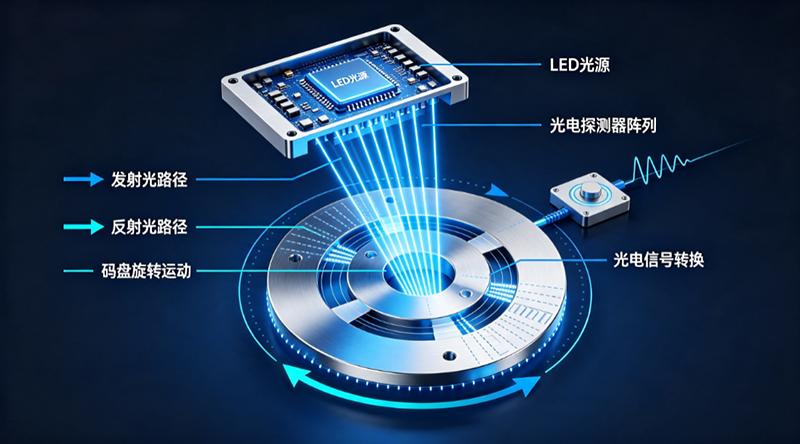

反射式光电编码器则通过从与传感器相同的一侧（相对于码盘）发射光，并选择性地将光的一部分反射到传感器。这一技术路径实现了更高的光电集成度，允许更大的安装误差，在提高精度和分辨率上具有更大的潜力。

1.2 芯片的核心构成

反射式光电编码器芯片内部集成LED光源与光电检测电路于单个封装内。以典型产品为例，芯片集成高密度相位阵列光电二极管（PD Array），可提供优异质量的信号，标准栅距为80μm，同时支持客户自定义码盘直径和栅尺长度。部分高端型号采用蓝光LED（460nm），内置光强自调节电路。

1.3 作用与应用环境

反射式光电编码器芯片的核心作用是将旋转或线性位移转化为高精度的电信号输出，为控制系统提供精确的位置与速度反馈。

典型应用场景包括：

工业自动化：伺服传动、数控机床、机器人关节驱动

电机控制：步进电机、小型电机的闭环控制

汽车电子：符合AECQ100标准的车载应用

航空航天：特种应用与高可靠性场景

便携式设备：空间受限的低功耗应用，如便携式打印机等

反射式光电编码器芯片主要应用于对安装尺寸和空间有严格要求的场合。其微型封装与低工作电源选项相结合，使得该装置能够广泛用于受限空间和低功率应用。

二、反射式光电编码器芯片的LGA封装形式

2.1 LGA封装概述

LGA（Land Grid Array，栅格阵列封装）通过底部焊盘阵列实现无引脚连接，兼具高密度、高可靠性与优异散热性。LGA封装芯片的测试已从单一功能验证迈向高频可靠功能三位一体的综合评估。

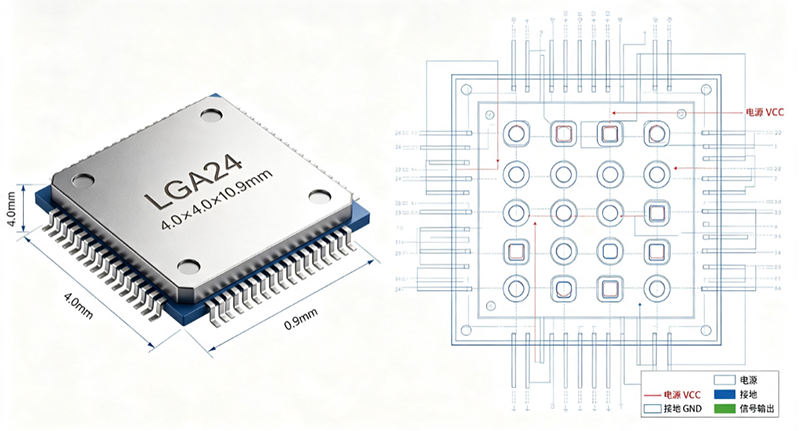

2.2 LGA24封装的典型规格

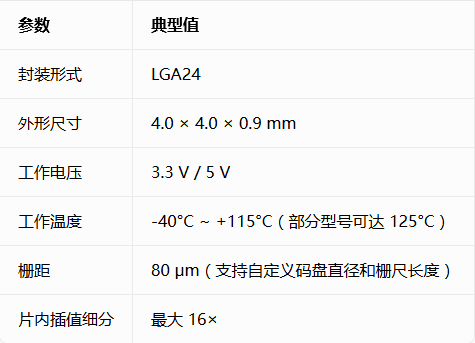

反射式光电编码器芯片常见的LGA24封装规格如下：

2.3 LGA封装对测试座的挑战

LGA封装通过底部焊盘阵列实现电气连接，无外露引脚，这对测试座的设计提出了以下要求：

精确定位：需通过高精度定位槽和导向孔保证芯片定位准确。谷易电子LGA测试座采用高精度的定位孔和导向孔，确保芯片工作稳定性更好。

可靠接触：探针的特殊头形突起能刺破焊盘表面的氧化层，接触可靠而不会损伤焊盘。

信号完整性：LGA封装芯片的测试需支持高频信号传输，测试座自身阻抗需与系统匹配。

三、反射式光电编码器芯片的核心测试条件

3.1 宽温度范围测试（40°C ~ +125°C）

反射式光电编码器芯片需在宽温域内保持稳定的光学与电气性能。

行业标准：

商业/工业级：40°C ~ +115°C

汽车级（AECQ100）：40°C ~ +125°C

测试要点：

低温启动测试：验证芯片在40°C环境下的上电与信号输出

高温工作测试：验证芯片在+125°C环境下的长期稳定性

温度循环测试：验证芯片在40°C~+125°C循环中的性能一致性

谷易电子LGA24pin测试座工作温度范围覆盖40°C~+125°C，陶瓷PEEK针板与PEI/PPS外壳材质确保在宽温域内保持稳定的机械性能与电气接触。

3.2 供电与功耗测试

反射式光电编码器芯片支持3.3V和5V双电压供电，低功耗设计是其应用于便携式设备的关键优势。

测试要点：

供电电压精度：验证芯片在3.3V/5V额定电压下的工作状态

功耗评估：测量芯片在待机与工作状态下的电流消耗

电源纹波抑制：验证芯片在电源纹波（100mVpp）下的抗干扰能力

3.3 插值细分测试

插值细分是提升编码器分辨率的核心技术。反射式光电编码器芯片通过pin脚支持1倍、2倍、4倍、8倍、16倍的插值细分。部分芯片片内支持最大16×插值细分，也可选择输出模拟正/余弦信号连接外部细分器芯片以获得更高分辨率。

测试要点：

细分倍数验证：验证芯片在各细分倍数下的输出精度

分辨率测试：评估细分后的角度/位置分辨率是否达到设计指标

细分误差测试：检测细分过程中引入的非线性误差

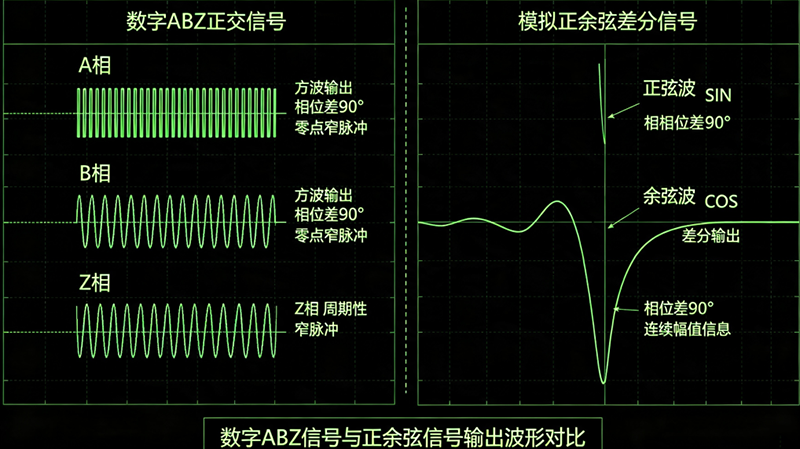

3.4 数字信号输出测试（ABZ正交信号）

反射式光电编码器芯片在数字模式下可提供双通道（AB）正交数字输出和第三通道数字索引Z输出。

测试要点：

AB正交性测试：验证A、B两路信号的相位差是否为90°

Z信号精度测试：验证零位索引信号的重复定位精度

TTL电平兼容性：验证输出信号与TTL电平标准的兼容性

信号抖动测试：评估高速旋转下的信号时序稳定性

3.5 正余弦信号测试（模拟输出）

在模拟编码器模式下，芯片可输出双通道差分模拟正余弦信号。部分高端型号支持4路正余弦差分信号输出。

测试要点：

正余弦信号幅度：验证差分信号幅度的对称性与一致性

信号质量评估：包括谐波失真、噪声水平、相位精度

差分输出平衡度：验证差分信号对的共模抑制能力

3.6 模拟/数字Z输出测试

Z信号（零位索引信号）是编码器定位的基准。芯片支持模拟或数字Z信号输出，测试需覆盖两种模式。

测试要点：

Z信号重复精度：验证每圈Z信号的重复定位精度

Z信号与AB信号的时序关系：验证Z信号与AB正交信号的相对位置精度

模拟/数字模式切换验证：验证两种模式下的Z信号输出质量

四、谷易电子LGA24pin反射式光电编码器芯片测试座案例应用

针对反射式光电编码器芯片LGA24封装的测试需求，谷易电子推出了专用测试座产品，覆盖性能测试、老化验证与ATE自动化测试等场景。

4.1 产品核心技术特点

谷易电子LGA24pin测试座具备以下技术优势：

精确定位：高精度定位槽和导向孔，保证IC定位准确、测试效率高

可靠接触：探针特殊头形突起能刺破焊盘氧化层，接触可靠而不损伤焊盘

宽温适配：工作温度40°C~+125°C，适配车规级测试需求

材质优异：针板采用陶瓷PEEK材质，外壳采用PEI/PPS高耐热材料

交期保障：交期短，质保时间长

4.2 案例一：LGA24反射式编码器芯片功能验证测试

客户需求：某编码器芯片设计企业需对LGA24封装（4.0×4.0×0.9mm）的反射式光电编码器芯片进行样片功能验证，要求覆盖数字ABZ信号输出与模拟正余弦信号输出两种模式。

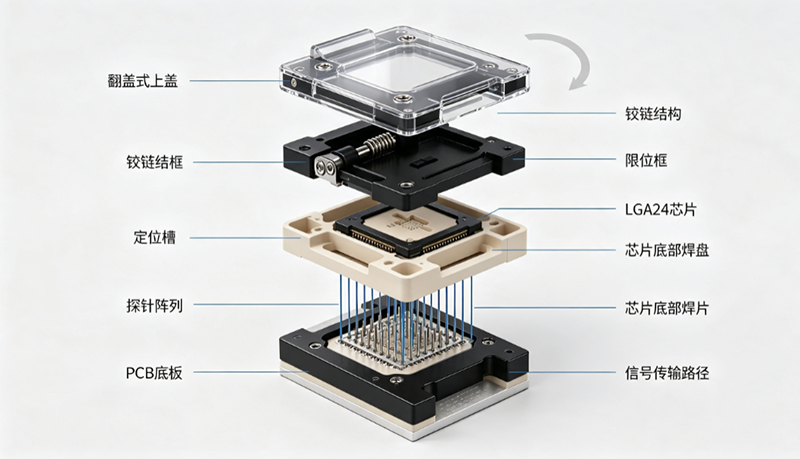

解决方案：谷易电子为其定制了LGA24翻盖式测试座，采用高精度定位槽确保芯片位置精确；探针接触可靠，支持3.3V/5V双电压测试；测试座工作温度覆盖40°C~+125°C，满足宽温功能验证需求。

实施效果：测试座成功实现了芯片的数字ABZ信号与模拟正余弦信号的全功能验证，接触阻抗稳定，信号传输损耗低，为客户芯片的研发迭代提供了可靠的测试支撑。

4.3 案例二：反射式编码器芯片宽温老化测试

客户需求：某汽车电子Tier1供应商需对反射式光电编码器芯片进行40°C~+125°C宽温老化测试，验证芯片在极端温度条件下的长期可靠性。

解决方案：谷易电子提供了LGA24塑胶探针老化座，采用陶瓷PEEK针板与PEI/PPS外壳材质，在宽温域内保持稳定的机械性能与电气接触；探针镀覆3μ" Au over 50100μ" Ni，确保接触电阻在温度循环中保持稳定。

实施效果：测试座在1000小时的宽温循环老化测试中保持稳定的电气接触，精准筛选出温度敏感的不良芯片，为客户的产品车规认证提供了可靠的数据支撑。

4.4 案例三：ATE自动化测试场景应用

客户需求：某编码器模组厂商需对LGA24封装反射式光电编码器芯片进行大批量量产ATE自动化测试，要求测试座与自动化设备无缝对接。

解决方案：谷易电子提供了LGA24下压式ATE自动化测试座，采用下压结构便于机械臂操作；紧凑的设计和较小的测试压力，适配自动化产线高频次插拔需求；可更换限位框设计，支持不同尺寸芯片的快速换型。

实施效果：测试座成功集成至ATE自动化测试产线，实现了编码器芯片的自动化批量测试，测试效率大幅提升，接触可靠性满足了量产场景下的高频次插拔需求。

反射式光电编码器芯片作为高精度位置检测的核心器件，其测试是一项涵盖宽温度范围验证、供电与功耗评估、插值细分精度检测、数字ABZ信号与模拟正余弦信号输出质量分析的多维度工程。LGA24封装以其小型化、高密度的特点成为反射式光电编码器芯片的主流封装形式，也对测试座的定位精度、接触可靠性与宽温适配能力提出了严苛要求。

谷易电子通过技术积累，在LGA封装芯片测试座领域形成了覆盖功能验证、宽温老化、ATE自动化测试的全场景解决方案。从材料创新（陶瓷PEEK针板、PEI/PPS外壳）到结构优化（翻盖式/下压式、高精度定位槽、可更换限位框），谷易电子为反射式光电编码器芯片的全场景测试提供了完整的硬件支撑。

工业自动化、机器人、智能驾驶等领域的快速发展，反射式光电编码器芯片正朝着更高分辨率、更宽温域、更低功耗的方向持续演进。高精度、高可靠性、宽温适配的芯片测试座，将成为保障编码器芯片质量与推动产业升级的关键一环。
