雷电防护芯片（TVS/ESD保护器件）作为电子系统的"安全阀"，在5G通信、新能源汽车、工业控制等领域承担着抵御瞬态过电压冲击的关键使命。

一、雷电防护芯片：电子系统的瞬态过电压"安全阀"

1.1 核心工作原理

雷电防护芯片是一类专门用于吸收和泄放瞬态过电压能量的半导体保护器件，主要包括TVS（瞬态电压抑制器）二极管和ESD（静电放电保护）芯片两大类别。其核心工作机制基于PN结的反向击穿特性：当电路正常工作时，保护器件处于高阻抗截止状态，不影响信号传输；当遭遇雷击、静电放电或电源切换等异常过电压事件时，器件迅速击穿导通，将瞬态大电流分流至地，同时将异常电压钳位在安全水平，从而保护后端敏感IC免受损伤。

TVS与ESD虽同属瞬态保护器件，但在设计目标与应用层级上存在本质差异：

TVS二极管：聚焦"系统级浪涌防护"，应对雷击、电源切换、感性负载关断等高能量、低频次的瞬态过电压（如8/20μs浪涌电流）。其设计核心是高功率耗散能力（峰值脉冲功率PPP可达数千至数万瓦）、宽电压范围与强抗浪涌能力。

ESD保护芯片：专注"板级静电防护"，针对人体/设备摩擦、接触放电（IEC 6100042接触8kV/空气15kV）等低能量、高频次的静电事件。其设计核心是快速响应（纳秒级）、低钳位电压与极低结电容，避免高速信号因寄生电容导致信号畸变。

1.2 关键性能参数

雷电防护芯片的选型与测试需重点关注以下核心参数：

反向工作电压（VRWM）：器件在正常工作时承受的最大反向电压，需高于被保护电路的工作电压

击穿电压（VBR）：器件开始导通的临界电压，通常定义为1mA测试电流下的电压值

钳位电压（VC）：器件导通后两端的最大电压，直接决定后端IC的保护水平

峰值脉冲电流（IPP）：器件可承受的最大瞬态浪涌电流，8/20μs波形下可达数十至数百安培

结电容（CJ）：影响高速信号完整性的关键参数，USB3.0以上接口要求Cj＜0.5pF，HDMI 2.1要求Cj＜0.3pF

漏电流（IR）：关断状态下的微小漏电流，高精度模拟前端要求IR＜1μA

1.3 核心应用场景

雷电防护芯片的应用已渗透到几乎所有电子领域：

（1）通信与数据中心

5G基站、交换机、路由器等通信设备常年暴露于室外或机房环境，需同时应对雷击感应浪涌与静电放电。以太网接口需选择支持10/100/1000Mbps传输速率、结电容＜1pF的ESD/TVS器件，光纤接口则需超低电容方案以避免对光信号产生影响。

（2）汽车电子

新能源汽车的BMS电池管理系统、CAN/LIN总线、车载摄像头与雷达模块均需车规级保护。汽车级TVS需满足AECQ101认证，工作温度范围40℃至+125℃（部分扩展至+150℃），并需通过ISO 10605标准的±30kV接触放电测试。

（3）工业控制与电力系统

PLC、变频器、光伏逆变器、充电桩等设备面临电机启停产生的反电动势冲击及电网浪涌。工业级TVS要求峰值脉冲功率1000W以上，IPP可达数百安培，工作温度范围40℃至+85℃，需通过严格的IEC 61000系列EMC测试。

（4）消费电子

智能手机、平板、笔记本电脑的USB TypeC、HDMI、雷电接口等高速数据端口，需同时满足快充（100W+）与高速传输（10Gbps+）的ESD防护需求，对保护器件的低电容、小封装提出了极高要求。

二、雷电防护芯片测试条件要求与标准体系

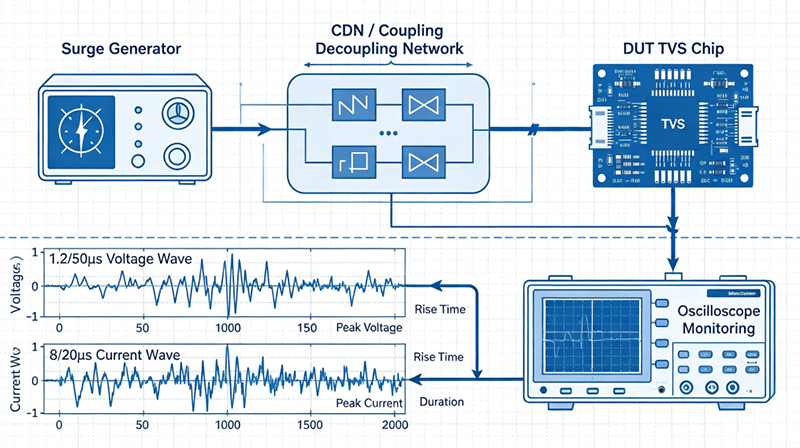

2.1 浪涌抗扰度测试（IEC 6100045）

IEC 6100045是全球通用的浪涌测试基础标准（我国等同采用为GB/T 17626.52019），用于评估设备对雷击感应过电压与电网开关瞬态冲击的耐受能力。

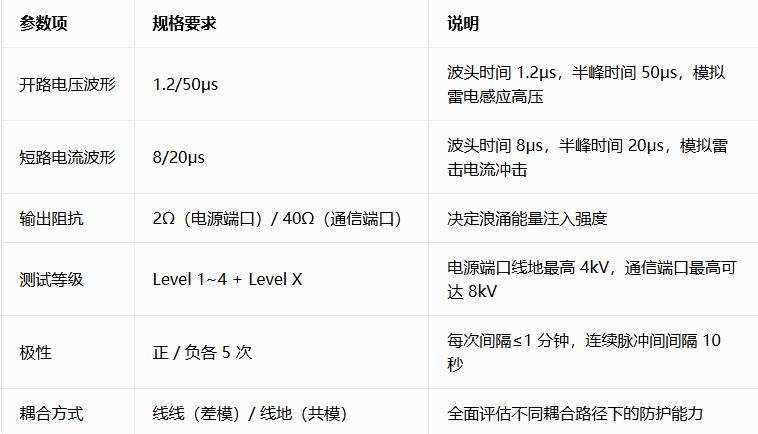

核心测试参数：

测试等级按环境严酷度划分：Level 1适用于保护良好的室内环境（0.5kV）；Level 2对应普通民用建筑（1kV）；Level 3面向典型工业环境（2kV）；Level 4针对变电站等高风险区域（4kV）；Level X为自定义等级，可根据实际工况设定更高电压。

性能判据：

A类：测试期间及测试后设备功能完全正常，无性能降级

B类：测试期间功能暂时丧失，但测试后可自动恢复

C类：测试后需人工干预（如重启）才能恢复

D类：设备损坏或数据丢失，判定为不合格

2.2 静电放电测试（IEC 6100042）

IEC 6100042标准模拟人体或设备携带静电后对电子产品的放电过程，是评估ESD防护芯片性能的核心依据。

测试条件：

接触放电：±2kV、±4kV、±6kV、±8kV（Level 4最高等级）

空气放电：±2kV、±4kV、±8kV、±15kV（Level 4最高等级）

放电网络：150pF电容串联330Ω电阻，模拟人体模型

放电方式：单次放电，每个测试点至少10次（正负极性各5次）

放电间隔：≥1秒，确保被测器件充分恢复

车规级芯片还需通过ISO 10605标准，该标准采用330pF/330Ω（车内）或150pF/2000Ω（车外）放电网络，接触放电等级高达±30kV，对保护器件的响应速度与能量吸收能力提出更严苛要求。

2.3 关键直流电参数测试

除瞬态抗扰度测试外，雷电防护芯片还需进行全面的直流电参数验证：

反向漏电流（IR）测试：在VRWM电压下测试漏电流，确保关断状态下功耗极低

击穿电压（VBR）测试：以1mA测试电流验证击穿电压容差（通常±5%~±10%）

钳位电压（VC）测试：在额定IPP电流下验证VC是否低于被保护IC的耐压值

结电容（CJ）测试：在1MHz频率下测量，高速接口要求CJ＜0.5pF

温度系数测试：验证VBR、VC等参数在40℃~+125℃范围内的漂移量

三、雷电防护芯片可靠性老化测试要求

老化测试是筛选雷电防护芯片早期缺陷、验证长期工作稳定性的核心手段。由于TVS/ESD器件在实际应用中可能长期承受高频次的微小瞬态冲击，其长期可靠性直接关系到整机系统的使用寿命。

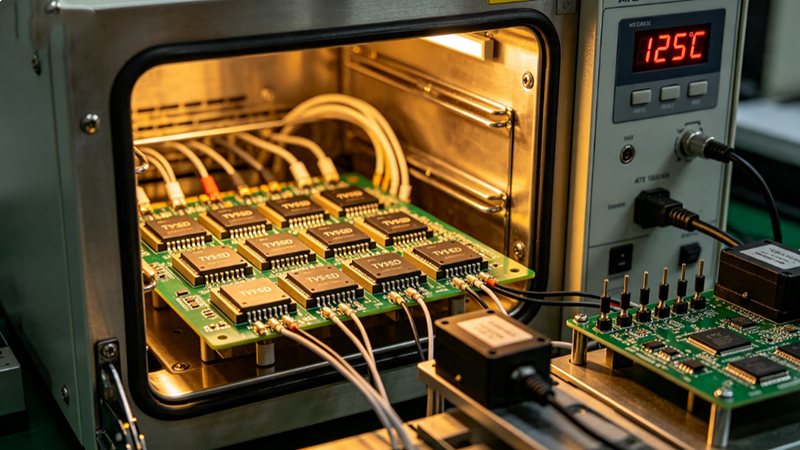

3.1 HTOL（高温工作寿命测试）

HTOL是评估芯片长期可靠性的最基础、最核心的测试项目，通过在高温环境下让芯片长期处于满负载工作状态，加速内部晶体管与金属互连层的老化。

标准测试条件：

测试温度：125℃（工业级标准），车规级AECQ100 Grade 0要求150℃

偏置电压：采用最大工作电压或1.1倍额定电压加速老化

测试时长：标准周期1000小时，部分高可靠性要求需延长至2000小时

中间检测点：168小时、500小时、1000小时进行功能回测与参数漂移分析

样本数量：AECQ100标准要求从三个不同生产批次各抽取至少77颗芯片

参考标准：JESD22A108D、JESD47I、AECQ100REVH

核心检测指标：

反向漏电流IR漂移量≤10%

击穿电压VBR变化率≤5%

钳位电压VC稳定性

封装引脚间绝缘阻抗≥1500MΩ@500V DC

3.2 HAST（高加速温湿度应力测试）

HAST通过"高温+高湿+偏压"的极端组合，快速验证芯片封装抗湿气渗透能力与内部材料稳定性，测试周期仅为HTOL的1/10，是消费电子与物联网芯片量产筛查的高效手段。

标准测试条件：

温度：105℃或121℃（饱和蒸汽条件下可达130℃）

湿度：85%RH（非饱和）或100%RH（饱和蒸汽）

偏置电压：额定工作电压或直流偏压

测试时长：48小时~100小时

参考标准：JESD22A118、JESD22A110

关键检测项：

功能完整性：测试后芯片全功能正常，无逻辑错误

参数漂移：静态电流、工作电压变化≤10%

封装可靠性：BGA/CSP封装焊点无开裂（通过X射线检测）

绝缘阻抗：85℃/85%RH下≥1500MΩ@500V DC

3.3 HTRB（高温反向偏压测试）

HTRB专门针对二极管类器件的反向特性稳定性，通过在高温下长期施加反向偏压，验证PN结的漏电流稳定性与击穿特性退化情况。

标准测试条件：

测试温度：125℃或150℃

反向偏压：额定VRWM或80%额定击穿电压

测试时长：1000小时

参考标准：JESD22A108、AECQ101

失效模式筛查：

离子污染导致的表面漏电通道

封装材料分层引起的湿气侵入

金属互连层的电迁移与氧化失效

3.4 温度循环与机械应力测试

温度循环测试（TC）：40℃↔+125℃，循环1000次，验证封装热膨胀系数匹配性

高温存储测试（HTS）：150℃无偏压存储1000小时，评估材料热稳定性

机械振动/冲击测试：依据JESD22B103/B110，验证封装与引脚在运输及使用中的机械可靠性

四、谷易电子雷电防护芯片测试座解决方案

雷电防护芯片的测试验证涵盖从晶圆级CP测试、封装后FT功能测试到长期可靠性老化测试的全流程。测试座（Test Socket）与老化座（Burnin Socket）作为芯片与测试系统之间的关键接口，其性能直接决定测试数据的准确性与测试效率。谷易电子深耕IC测试接口领域多年，针对TVS/ESD等功率保护器件的特殊测试需求，提供系列化高可靠性测试连接方案。

4.1 晶圆级CP测试：高精度探针卡方案

在晶圆制造完成后、封装前的CP测试阶段，需对裸片（Die）进行击穿电压、漏电流等关键参数筛选。谷易电子针对TVS/ESD芯片的高压、大电流测试特性，开发了专用探针卡解决方案：

高耐压探针设计：采用钨铜合金探针，耐压等级覆盖600V~1500V，满足高压TVS芯片的BV测试需求

低接触电阻：接触电阻＜5mΩ，确保大电流浪涌模拟测试时的功率损耗最小化

多Die并行测试架构：支持多颗裸片同时测试，提升晶圆测试产能，同时通过信号隔离设计避免高压串扰

主动散热系统：针对功率TVS芯片的Rdson测试温升问题，配备探针主动冷却模块，避免自热效应导致的参数漂移

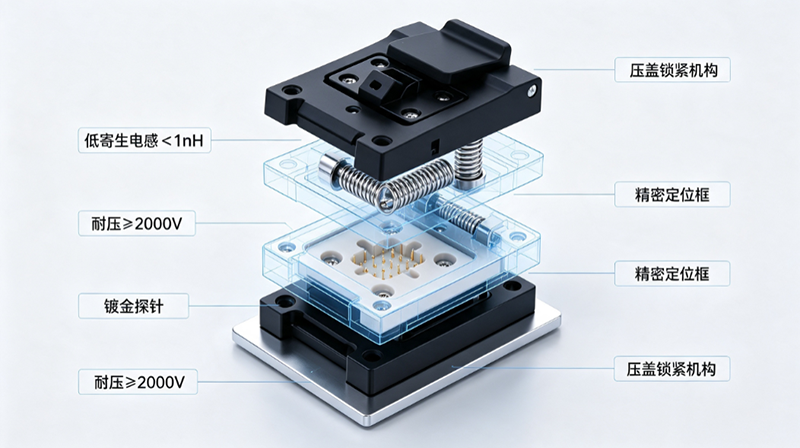

4.2 封装后FT测试：低寄生参数测试座

封装后的雷电防护芯片需进行完整的直流电参数与瞬态响应测试。封装引入的寄生电感与电容会显著影响高频瞬态参数的测试精度，谷易电子的FT测试座针对此痛点进行了专项优化：

超低寄生电感设计：采用LCP（液晶聚合物）等低介电常数材料作为Socket本体，寄生电感＜1nH，确保8/20μs浪涌波形传输的保真度

高耐压绝缘结构：Socket本体与探针间采用高绝缘等级设计，耐压≥2000V，满足高压TVS器件的线地耐压测试需求

宽温域适应性：支持45℃~+150℃三温测试（常温/低温/高温），覆盖工业级与车规级TVS/ESD芯片的全温度范围验证

长寿命接触系统：探针采用铍铜合金镀金工艺，接触寿命＞50万次，满足批量产线测试的经济性要求

4.3 可靠性老化测试：高稳定性老化座

HTOL、HAST等长期老化测试对测试接口的耐高温、高湿稳定性提出了极端要求。谷易电子的老化座方案专为可靠性验证场景设计：

耐高温高湿材料：老化座基材选用耐高温板材（耐温≥175℃）与LCP镀金触点，在85℃/85%RH及130℃/100%RH的HAST环境中保持绝缘阻抗稳定性（≥1500MΩ@500V DC），抵抗高湿氧化腐蚀

多芯片并行老化：单座支持48颗TVS/ESD芯片同时加载老化，温度均匀性±1℃，大幅提升可靠性验证效率

厚铜低损耗线路：老化板采用厚铜设计，降低线路电阻与发热损耗，避免老化板自身发热影响芯片结温精度

自动化测试对接：老化座支持与ATE测试设备联动，在168h、500h、1000h等关键节点自动进行参数回测，实时监测漏电流、击穿电压等指标的漂移趋势

4.4 封装适配与定制化服务

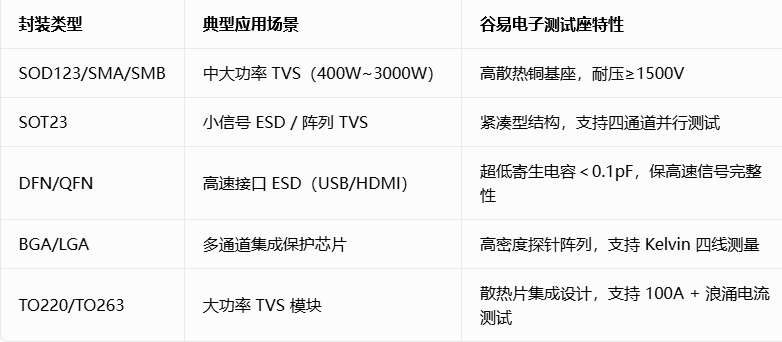

雷电防护芯片的封装形式涵盖SOD123、SMA/SMB/SMC、SOT23、DFN、QFN乃至多引脚阵列封装。谷易电子提供覆盖全封装类型的测试座定制服务：

五、雷电防护芯片测试的工程实践要点

5.1 测试布局与接地设计

TVS/ESD芯片的瞬态测试对PCB布局极为敏感。根据德州仪器（TI）的ESD保护布局指南，TVS与ESD源之间的接地阻抗直接决定保护效果：

最短接地路径：TVS/ESD芯片的接地引脚应通过最短、最宽的走线连接至主地平面，避免过孔引入额外阻抗

分离保护回路与敏感回路：ESD源与TVS之间的布线不应与未受保护电路相邻，防止EMI耦合

连续接地平面：多层PCB中保持完整的接地平面，为瞬态电流提供低阻抗返回路径

5.2 浪涌测试的残压监测

在IEC 6100045浪涌测试中，需通过差分探头实时监测被测器件两端的残压（Clamping Voltage）与通过电流。残压越低，说明保护器件的钳位能力越强，对后端IC的保护效果越好。实测数据显示，优化设计的TVS方案可将8kV共模冲击下的残压控制在0.7kV以内，达到A类标准。

5.3 温度对保护参数的影响

TVS/ESD芯片的击穿电压VBR具有正温度系数（约0.1%/℃），高温下VBR升高可能导致保护阈值漂移。因此，在125℃ HTOL老化测试前后，需重点监测VBR与VC的温度漂移量，确保器件在全温度范围内均能有效保护后端电路。

雷电防护芯片作为电子系统抵御瞬态过电压的第一道防线，其性能可靠性直接关系到5G通信、新能源汽车、工业控制等关键基础设施的安全运行。从IEC 6100045浪涌抗扰度测试到HTOL/HAST长期老化验证，从晶圆级CP筛选到封装后FT量产测试，每一个环节都需要高精度、高稳定性的测试接口支撑。

谷易电子凭借在IC测试座、老化座领域的深厚技术积累，通过高耐压探针卡、超低寄生电感FT测试座、耐高温高湿老化座等系列产品，为雷电防护芯片的全流程测试验证提供了可靠的硬件保障。随着第三代半导体与高速接口技术的持续演进，雷电防护芯片将向更高功率密度、更低结电容、更宽温度范围方向发展，测试接口技术也将同步迭代，以"高耐压、低损耗、长寿命"的设计理念，为电子系统的雷电安全保驾护航。
