一、什么是芯片良率？

在芯片制造的庞大工程中，有一个数字牵动着所有工程师的心——良率。简单来说，良率就是一片晶圆上最终通过测试、能够正常工作的芯片所占的比例。一片12英寸晶圆上可以切割出几百颗芯片，如果良率是90%，就意味着有几十颗芯片报废；如果良率只有50%，那整片晶圆的价值就大打折扣。

芯片良率（或称成品率）是指在芯片制造过程中，从一片晶圆上生产出的芯片中，能正常工作的比例，即合格芯片数量与总芯片数量的比率。良率的高低反映了生产工艺的成熟度、设备的精度和稳定性、材料质量以及设计合理性。

一颗芯片是否合格，最终是通过电性测试来判断的。测试机台会向芯片施加各种电压和电流，测量其响应，并与设计规格进行比对。这些电性参数包括阈值电压、饱和电流、导通电阻、漏电流、击穿电压等数十项指标——只有所有参数都落在规格范围内，这颗芯片才算合格。任何一项参数超标，都可能导致整颗芯片报废。

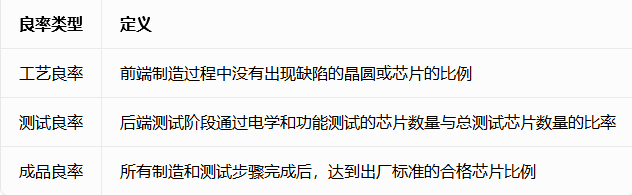

1.1 良率的分类

基于制造流程，芯片良率可细分为多个维度：

1.2 良率为何如此重要？

成本控制：低良率会增加材料、人工、能源等成本，而高良率则能在相同投入下生产更多合格芯片，降低每个芯片的平均成本。

市场竞争力：高良率降低了生产成本，使制造商能够以更具竞争力的价格出售芯片。

质量和可靠性：高良率通常意味着缺陷更少，芯片质量和可靠性更高。

加速产品上市：高良率减少了生产过程中的问题，缩短了测试和质量控制时间。

据统计，实施有效的测试筛选可将封装成本降低1525%。芯片测试成本通常占芯片总制造成本的5%10%，对于高端芯片（如服务器CPU、AI加速器），这一比例甚至高达15%。

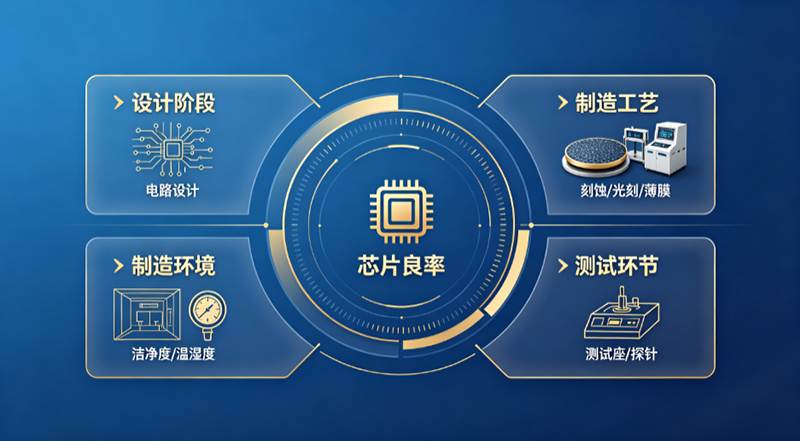

二、影响芯片测试良率的核心因素

芯片从晶圆制造、中期测试、封装到最终测试，每一步都会对良率产生影响。工艺复杂，工艺步骤（约300步）成为影响良率的主要因素。

2.1 设计阶段因素

电路设计不合理：理论与实际的偏差、设计工艺的适配不充分等问题

DFM/DFT设计不足：缺乏面向制造和面向测试的设计考量

2.2 制造工艺因素

每一道工艺的微小偏差，最终都会映射到电性参数上：

刻蚀形貌：刻蚀参数不当可能导致正梯形或倒梯形轮廓，影响导线截面积和导通电阻

光刻形貌：光刻机焦距偏离会导致线宽偏差，影响驱动能力和漏电流

薄膜厚度均匀性：栅氧化层1埃的厚度偏差都可能导致阈值电压漂移

清洗干净程度：颗粒残留、金属离子污染、有机污染物都会影响界面质量和缺陷密度

2.3 制造环境因素

洁净度、温度、湿度等条件，以及生产过程中的设备稳定性、人员操作规范等。环境因素对晶圆、裸片、封测良率都有一定影响，常见的环境因素包括灰尘等。

2.4 测试环节因素——最容易被忽视的“隐形杀手”

在影响测试良率的诸多因素中，测试环节本身往往是最容易被忽视的一环。一颗在晶圆制造和封装环节都完好的芯片，完全可能因为在测试座上的一次接触不良而被误判为不良品。

这正是芯片测试座（Socket）发挥关键作用的地方——它既是连接芯片与测试系统的“桥梁”，也可能成为制约良率的“瓶颈”。

三、芯片测试座：决定测试良率的关键桥梁

3.1 测试座在测试流程中的核心定位

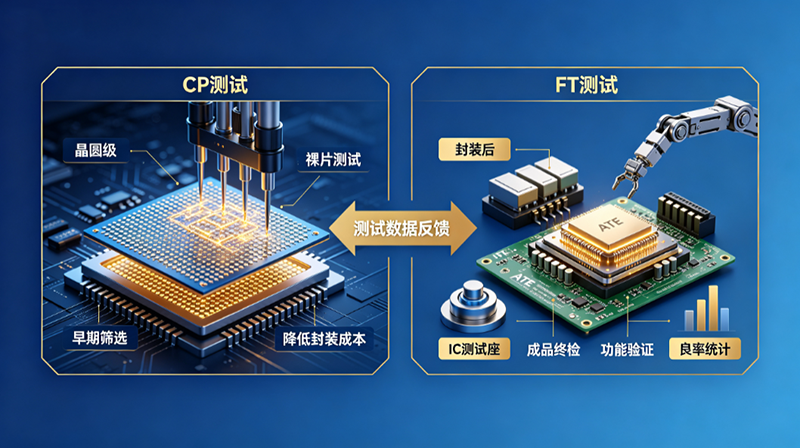

芯片测试分为两个主要阶段：

CP测试（晶圆测试） ：在晶圆级进行，通过探针卡直接接触芯片焊盘进行电气特性测试。核心价值在于“早剔除”——避免对不良品进行昂贵的封装操作。

FT测试（成品测试） ：在封装完成后进行，通过测试座与芯片引脚接触，进行全面的功能和性能测试。

在FT测试中，测试座是ATE设备与芯片之间的唯一电气连接载体。它的性能直接决定了测试数据的真实性——测试座接触不良、接触电阻过大，会导致导通压降测量失真。

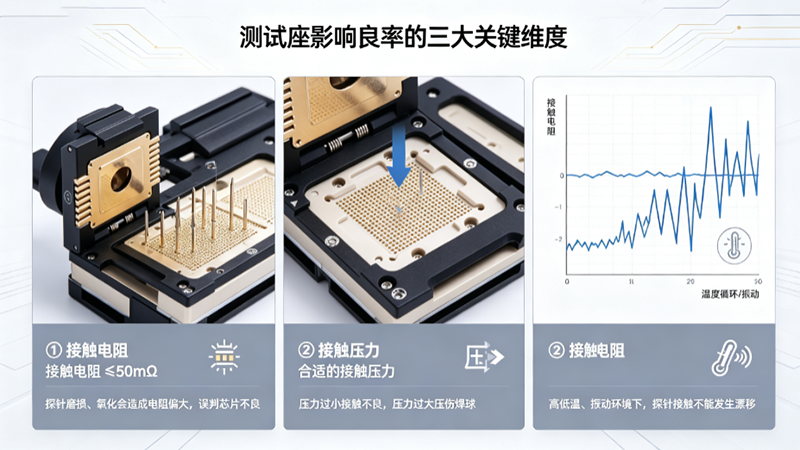

3.2 测试座影响良率的三大关键维度

（一）接触电阻：信号传输的基础门槛

接触电阻是指测试座探针与芯片引脚接触时的电阻值。它需控制在极低范围（通常100mΩ以下），否则会导致信号衰减、电流损耗，甚至误判芯片性能。

传统测试座接触电阻波动幅度可达75mΩ，接触不良导致的测试中断率高达5%。在芯片FT成品测试、性能测试、高低温老化、量产分选全流程中，接触稳定性是决定测试数据精准、量产良率稳定、复测率可控的核心基石。

（二）接触压力：平衡有效接触与芯片保护

探针施加于芯片引脚的压力过低会导致接触不良（电阻骤升），压力过高则会压伤芯片焊球。精准的接触压力设计可使芯片焊球损伤率从行业平均0.2%降至0.03%，测试良率提升2个百分点。

（三）接触稳定性：应对复杂测试环境的核心能力

在温度循环、振动、多次插拔等环境下，接触电阻的波动幅度决定了测试数据的重复性。部分测试座探针压力控制失衡，压力过小易出现虚接，压力过大则会造成探针形变，进一步加剧电阻波动。

3.3 测试座问题导致的良率损失案例

传统测试座采用单点顶针接触，接触面积仅0.01mm²左右，芯片放置偏差、探针磨损都会导致接触电阻突变

普通探针采用黄铜基材+薄镀金层，插拔1万次后镀层磨损严重，接触电阻从初始的20mΩ飙升至100mΩ以上

测试座在连续工作中产生热量，温度波动会影响接触的稳定性

接触不良导致的误判率上升0.7% ——这背后是成百上千片芯片的良率损失

四、谷易电子芯片测试座：为良率保驾护航

深圳市谷易电子有限公司是一家专注于集成电路适配器研发、设计、生产与销售的技术型企业，专业生产各类IC的Burnin Socket（老化座） 、Test Socket（测试座） 及各类IC测试治具。公司凭借在芯片测试座领域的持续技术创新，为芯片测试良率的提升提供了关键支撑。

4.1 谷易电子测试座保证良率的核心技术

（一）微间距精准接触技术

谷易电子采用铍铜镀金探针设计，支持最小0.15mm引脚间距，定位精度达±0.005mm，接触阻抗≤25mΩ（远优于行业平均50mΩ），可精准捕捉微伏级电压与微安级电流信号，避免因接触偏移导致的“良品误判”。探针头部圆弧打磨处理使接触压力控制在510g，杜绝裸片划伤。

（二）高精度探针头型设计

谷易电子最新一代测试座探针头型经过优化设计，更容易刺破锡球氧化层，测试良率更高。探针采用进口双头探针接触方式，使IC与PCB之间的数据传输距离更短，测试更稳定、频率更高。

（三）多样化的接触介质体系

谷易电子针对不同测试场景精准匹配专属接触介质：

高精密镀金探针介质：采用高弹性铍铜合金基材+加厚纯金电镀工艺，弹性形变稳定、回弹一致性强

高负载弹片介质：采用面接触导通结构，接触面积更大、导通阻抗更低、载流能力更强

柔性导电胶介质：软性均匀导电颗粒排布，接触压力轻柔、全域受力均衡

（四）多样化的结构设计保障接触一致性

谷易电子深耕芯片测试治具领域，针对不同封装、不同测试场景、不同精度需求，研发迭代出旋钮式、翻盖式、下压式、双扣式、压合式多维度锁合结构。这些结构设计确保了芯片在测试过程中的精确定位和压力均匀分布，从根源上解决了测试接触不稳的难题。

4.2 实际应用成效

实测数据：

谷易电子测试座使测试误差率从传统的8%降至2%以下，确保参数测量与功能验证结果可靠，减少因测试设备导致的良率误判

某物联网芯片企业实测数据显示，采用谷易电子自动化弹跳测试座后，卡片式芯片测试的接触不良率从9%降至0.5%以下，单颗芯片测试时间从8秒缩短至3秒，测试效率提升62.5%

谷易电子连接器测试微针模组的测试良率：公座99.8%以上，母座99.5%以上

在某卫星导航芯片测试中，采用谷易电子测试座后，20GHz信号的串扰干扰降至58dB，测试数据的重复性误差从1.2%降至0.1% ，测试良率提升至99.2%

4.3 全流程良率保障

谷易电子通过接触技术创新、材料升级与场景化设计，不仅解决了“微间距适配、极端环境稳定、多协议兼容”等行业痛点，更推动芯片测试从“被动检测”向“主动优化良率”转型。从研发验证到量产测试，谷易电子测试座为芯片质量把控提供核心支撑，其探针可更换、便捷维护的设计，进一步降低测试成本、提升测试效率。

芯片良率，是半导体制造决定芯片生死的及格线。它不仅是衡量生产工艺成熟度的标尺，更是决定芯片成本、质量和市场竞争力的核心指标。

在影响芯片测试良率的诸多因素中，芯片测试座作为芯片与测试系统的唯一电气连接载体，其性能直接决定了测试数据的真实性和良率统计的准确性。接触电阻的波动、接触压力的失衡、接触稳定性的下降——这些看似微小的测试座问题，正是导致良率误判、成本浪费的“隐形杀手”。

谷易电子凭借其在芯片测试座领域的技术积累——微米级对位精度（±0.005mm）、超低接触阻抗（≤25mΩ）、多样化的接触介质与锁合结构体系——为芯片测试良率的提升提供了专业、可靠的硬件保障，助力半导体企业守住这道决定芯片生死的“及格线”。
