一、什么是AFE模拟前端芯片？

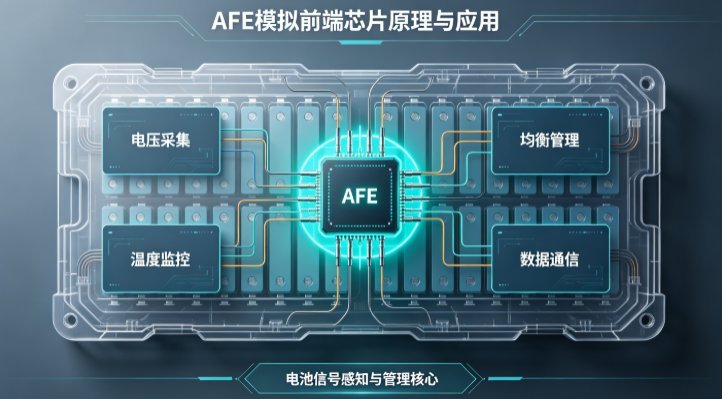

AFE（Analog Front End，模拟前端）芯片是一种集成了模数转换器（ADC）、放大器、基准源、激励电路、数据处理电路等的模数混合芯片系统。在电池管理系统中，AFE芯片的主要功能是采集电池组中所有电池的电压和温度信息，并传递给位于不同电压域的电池管理系统中央处理器，是电池管理系统中不可或缺的关键芯片。

车规级BMS AFE芯片的功能主要包括以下几个方面：

实时监测：监测电池的充放电状态，确保电池在安全范围内工作

温度监控：监控电池温度，防止电池过热或过冷

数据通信：将采集到的电池数据传输至整车控制器或其他电子控制单元

均衡管理：调节各电芯的电量，保证电池组的整体性能和延长使用寿命

故障诊断：检测电池系统异常并采取保护措施

车规级BMS AFE芯片需通过AECQ100 Grade 1认证，在整车生命周期内（通常10—15年）保持测量精度漂移不超过±3mV，并具备高压耐受性，支持400V至800V高压平台，耐压能力达60V以上。

1.1 典型应用场景

AFE模拟前端芯片的应用范围极为广泛：

新能源汽车BMS：电动汽车动力电池管理系统的核心采样芯片

工业储能系统：电力储能用电池管理系统

工业自动化：高精度测量与控制

超声波检测：液位、流体识别、接近/距离检测

电能计量：三相电能计量AFE芯片

1.2 DFN8/DFN10封装特点

DFN（Dual Flat Nolead，双侧扁平无引脚）封装凭借无引脚设计、小尺寸及优异的散热性能，成为AFE等模拟前端芯片的主流封装形式。DFN8封装典型尺寸为3mm×3mm（8个焊盘）或2mm×2.2mm，DFN10封装典型尺寸为3mm×3mm（10个焊盘）。焊盘间距通常在0.4mm~0.5mm左右。

DFN封装的核心优势在于：无引脚设计减少了寄生电感，支持高密度集成，适用于ADAS域控制器等高速通信场景。其无引脚特性也意味着测试时接触点集中于芯片底部焊盘，对测试座探针的对位精度要求极高。

二、车规/工业AFE芯片测试条件要求

2.1 核心测试标准体系

AFE模拟前端芯片的测试需参照多项标准执行：

（一）AECQ100（车规级芯片认证）

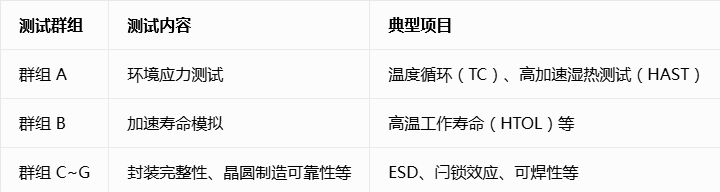

AECQ100是车规芯片的强制性认证标准，通过系统性应力测试暴露潜在失效（如腐蚀、迁移、封装开裂），确保芯片在振动、高低温、湿热等极端条件下仍能稳定工作。AECQ100要求芯片必须通过七大测试群组的严格考核：

车规级AFE芯片通常要求温度等级1（Grade 1） ：工作温度范围40℃至+125℃。AECQ100 Grade 2认证则要求器件在40℃至105℃的宽温区间内零失效运行。

（二）QC/T 12642025《电动汽车动力电池管理系统模拟前端芯片技术要求及试验方法》

这是我国于2025年12月29日发布的汽车行业标准，专门针对电动汽车用动力电池管理系统模拟前端采样芯片，规定了AFE芯片的技术要求和相应的试验方法。该标准涵盖功能要求、性能要求、阻燃、功能安全、电气适应性、环境适应性、电磁兼容等主要技术内容。

标准引用了包括GB/T 4937系列（半导体器件机械和气候试验方法）、GB/T 17626系列（电磁兼容试验）、GB/T 28046系列（道路车辆环境条件）等多项国家标准。

（三）工业级芯片测试标准

工业级AFE芯片通常依据JEDEC（固态技术协会）标准进行测试，工作温度范围通常为20℃~85℃。与车规级相比，工业级在温度范围、失效率和测试严酷度方面要求相对宽松，但对长期稳定性和抗干扰能力仍有较高要求。

2.2 电气参数测试

（一）电压采集精度测试

AFE芯片的单体电压采集精度直接决定了电池状态估算（SOC/SOH）、均衡、保护等功能的质量。车规级AFE芯片要求在整车生命周期内保持测量精度漂移不超过±3mV。测试时，需通过精密直流电压源输入一系列已知电压，评估ADC输出代码的分布。

（二）采样精度试验

按照QC/T 12642025的试验方法，进行AFE芯片采样精度试验时，需将试验样品放置在温箱中，调整至指定温度值，给试验样品通电并提供采样通道电压值，待温度稳定后读取采集到的电压值。

（三）动态性能测试

包括输入参考噪声、零点误差、动态范围等关键参数的测试。高速同步控制要求指令响应≤1ms，多通道同步性≤200μs。

（四）高压耐受性测试

车规级AFE芯片需具备60V以上的耐压能力，支持400V至800V高压平台。

2.3 环境可靠性测试

（一）温度循环测试（TCT）

模拟芯片在温度极端变化环境下的可靠性。车规级要求40℃~150℃循环500次，检测焊球裂纹等失效模式。测试座的基板材料需确保在宽温域下探针对位精度±5μm以内。

（二）高温高湿测试（HAST/THB）

模拟高温高湿环境下的长期工作可靠性。典型条件为85℃/85%RH条件下运行1000小时。AECQ100要求的HAST测试温度最高130℃，湿度85%RH。

（三）高温工作寿命测试（HTOL）

车规级AFE芯片需在125℃~150℃温度下、额定电压下持续工作1000小时以上，验证芯片在长期高温工作环境下的可靠性。

（四）机械振动与冲击测试

模拟汽车行驶过程中的振动环境。典型条件为102000Hz正弦振动（30g）和随机振动（20g RMS）。

（五）静电放电（ESD）测试

依据GB/T 4937.26（人体模式HBM）和GB/T 4937.28（带电器件模式CDM）进行ESD敏感度试验。

2.4 电磁兼容性（EMC）测试

（一）传导干扰（CE）

依据CISPR 25标准，测试频率范围150kHz~1GHz。

（二）辐射抗扰度（RS）

在10V/m场强下测试芯片功能稳定性。

（三）电快速瞬变脉冲群抗扰度

依据GB/T 17626.4进行测试。

（四）浪涌（冲击）抗扰度

依据GB/T 17626.5进行测试。

2.5 功能安全测试

车规级AFE芯片宜按照GB/T 34590（道路车辆功能安全，对应ISO 26262）相关规定和流程要求进行设计和开发。采用FMEA（失效模式与效应分析）识别潜在风险，通过硬件诊断覆盖率和单点故障度量验证安全机制。

三、DFN8/DFN10封装AFE芯片测试的挑战

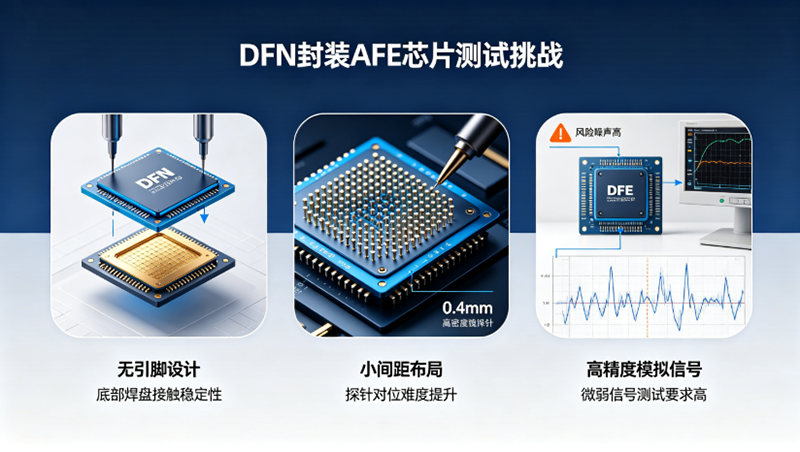

DFN封装AFE芯片的测试面临三大核心难点：

3.1 无引脚设计带来的接触难题

DFN封装无引脚设计导致测试时接触点集中于芯片底部焊盘，对测试座探针的对位精度要求极高，需控制在±0.05mm以内。一旦探针定位偏差超出容差范围，极易导致相邻焊盘短路或触点受力不均产生虚接。

3.2 小尺寸封装的间距挑战

DFN8/DFN10封装的焊盘间距通常在0.4mm~0.5mm左右。在如此微小的间距下，探针阵列的排布精度要求极高，容易出现探针短路或接触不良问题。

3.3 高精度模拟信号测试要求

AFE芯片作为高精度模拟前端，其测试对信号完整性要求极高。测试座需具备低接触电阻、低寄生参数的电气特性，确保微弱模拟信号的精确传输不受干扰。

四、谷易电子AFE芯片测试座的应用

深圳市谷易电子有限公司是一家专注于集成电路适配器研发、设计、生产与销售的技术型企业，专业生产各类IC的测试座（Socket）、老化座（Burnin Socket）及各类IC测试治具，向客户提供专业的集成电路测试、烧录、老化试验连接解决方案。

4.1 DFN系列测试座产品

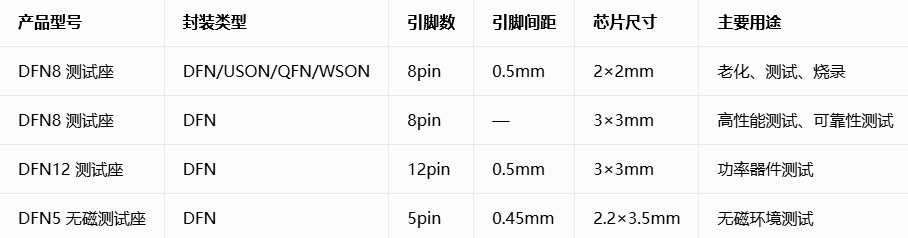

谷易电子为DFN封装芯片提供全系列测试座产品，覆盖不同引脚数和尺寸规格：

4.2 核心技术特点

（一）高精度探针对位

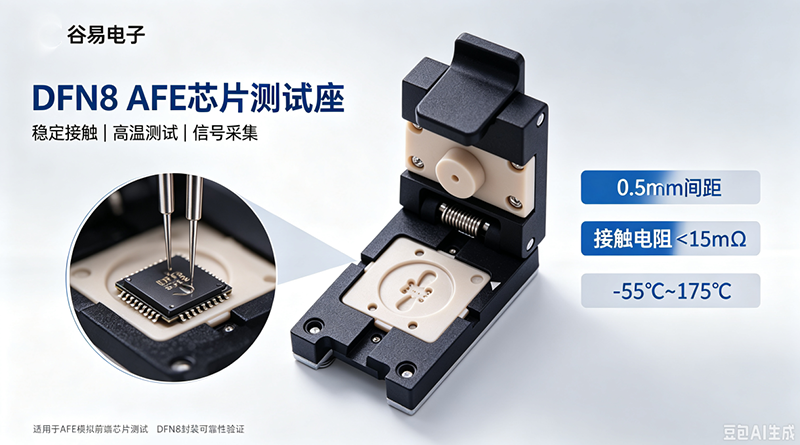

针对DFN封装无引脚设计的特点，谷易电子测试座采用高精度定位槽，确保IC定位及焊盘精确导通。探针采用爪头形突起设计，能刺破焊盘表面的氧化层，实现可靠接触。

（二）翻盖式结构设计

谷易电子DFN测试座采用手动翻盖式结构，操作方便。上盖的IC压板采用旋压式结构，下压平稳，压力均匀，芯片不移位。这种设计尤其适合AFE芯片的高精度模拟信号测试场景——均匀的压力分布确保了每根探针与对应焊盘的接触一致性，避免因局部压力不均导致的接触电阻波动，从而保障微弱模拟信号的稳定传输。

（三）高性能材料

测试座外壳采用阳极硬氧铝合金材质，表层绝缘耐磨、抗氧化性强，使用年限长。探针采用进口双头探针接触方式，使IC与PCB之间的数据传输距离更短，测试更稳定、频率更高。

（四）宽温域适配

谷易电子测试座支持55℃~175℃的宽温域，满足车规级AFE芯片三温测试（低温40℃、常温25℃、高温125℃~150℃）的需求。

4.3 在AFE芯片测试中的关键价值

（一）保障高精度模拟信号传输

AFE芯片的电压采集精度直接决定BMS系统的性能。谷易电子测试座通过低接触阻抗（接触电阻<15mΩ）和稳定的机械接触，确保微弱模拟信号在传输过程中不受干扰，保障测试结果的真实性。

（二）满足车规级严苛环境测试

车规级AFE芯片需经历温度循环（40℃~150℃循环500次）、高温高湿（85℃/85%RH）、机械振动（102000Hz）等严苛测试。谷易电子测试座的碳纤维基板（CTE 4.5ppm/℃）确保在65℃~200℃下探针对位精度±5μm；钨铜合金探针插拔寿命>50万次，可承受长期振动冲击。

（三）适配全流程测试场景

谷易电子DFN测试座覆盖AFE芯片从研发验证、功能测试、可靠性老化测试到量产烧录的全流程需求。无论是实验室的手动调试，还是产线的自动化测试，均可提供对应的测试座解决方案。

4.4 典型应用案例

谷易电子为DFN8/DFN10封装的车规/工业AFE芯片提供定制化测试座方案。以DFN82×2mm、0.5mm间距的AFE芯片为例，谷易电子测试座通过以下设计保障测试可靠性：

精确定位：高精度定位槽确保芯片每次放置的位置一致性

均匀施压：翻盖旋压式结构实现均匀压力分布，避免局部接触不良

可靠接触：爪头形探针刺破焊盘氧化层，确保低阻抗电气连接

长寿命：探针可更换设计，降低长期使用成本

车规/工业AFE模拟前端芯片作为电池管理系统和各类高精度测量系统的核心器件，其性能与可靠性直接关系到新能源汽车的安全、工业设备的稳定运行以及储能系统的长效服役。从AECQ100 Grade 1认证到QC/T 12642025行业标准，从40℃~125℃宽温域测试到±3mV精度保持，每一道测试工序都是对AFE芯片性能的严格检验。

DFN8/DFN10封装以其无引脚设计、小尺寸、优异散热性能成为AFE芯片的主流封装形式，但也给测试带来了对位精度高、间距小、信号完整性要求严等挑战。在这一严苛的测试体系中，测试座作为连接芯片与测试设备的关键桥梁，其设计合理性直接决定了测试的精度、效率与可靠性。

谷易电子凭借其在DFN测试座领域的技术积累与全流程服务能力，为车规/工业AFE模拟前端芯片提供了从研发验证到量产测试的专业连接解决方案，有力支撑了新能源汽车与工业电子领域的高质量发展。
