一、功率器件与分立器件：定义与交叉关系

1.1 分立器件：半导体世界的“基础元件”

分立器件（Discrete Device）是指具有单一功能、功能不可拆分的半导体电子器件。它通常只包含一个或极少几个主要功能，如开关、放大、整流等。典型的单颗芯片仅能实现单一特定功能。

分立器件主要由芯片、引线/框架、塑封外壳三部分组成——芯片决定器件功能（整流、稳压、开关、保护等），引线/框架实现芯片与外部电路的连接及热量导出，塑封外壳为芯片及内部结构提供保护。

分立器件按照芯片结构和功能可分为二极管、三极管，以及由其组合形成的器件（如整流桥）。典型产品包括二极管、晶闸管、功率MOSFET和IGBT等。

1.2 功率器件：电能变换的“核心引擎”

功率器件（Power Device），又称电力电子器件，是指可直接用于处理电能的主电路中、实现电能变换或控制的电子器件。其主要功能包括功率转换、功率放大、功率开关、线路保护和整流等。

功率器件通常具有以下特征：

工作电压高（如1,200V）

输出电流大（如600A）

更大的芯片尺寸和封装尺寸

更强的耐压能力和热散性能

功率器件的典型产品包括功率二极管、功率三极管、晶闸管、MOSFET、IGBT等。以碳化硅（SiC）和氮化镓（GaN）为代表的第三代半导体功率器件，正成为高压、高频应用的重要发展方向。

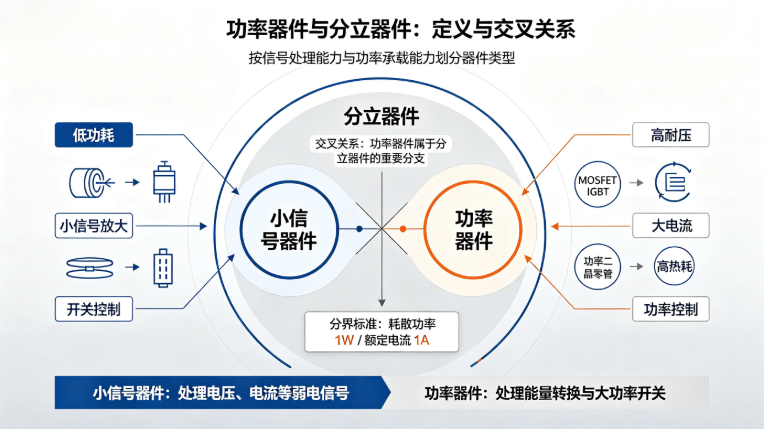

1.3 两者的交叉关系：功率器件是分立器件的重要组成部分

功率器件与分立器件的关系可以概括为：功率器件是分立器件的重要子集。

世界半导体贸易统计协会（WSTS）以耗散功率1W（或额定电流1A）为分界线进行划分：

小信号器件：耗散功率小于1W（或额定电流小于1A）的分立器件

功率器件：耗散功率不小于1W（或额定电流不小于1A）的分立器件

简单来说，所有功率器件都是分立器件，但并非所有分立器件都是功率器件。两者可用一个简洁的公式概括：

> 分立器件 = 小信号器件 + 功率器件

>

> 功率器件 ⊂ 分立器件

在应用层面，功率器件主要用于电能变换和电能控制电路中的大功率场景（电流数十至数千安、电压数百伏以上），而小信号器件则满足小电流电路的功能需求。功率器件芯片和封装尺寸都较大，要求芯片与框架接触良好、封装体有较好的散热能力。

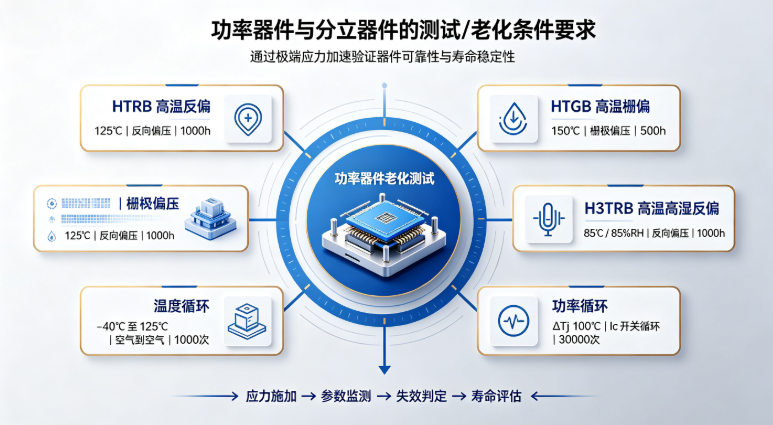

二、功率器件与分立器件的测试/老化条件要求

功率器件和分立器件的测试体系涵盖静态参数测试、动态参数测试、环境可靠性测试和老化测试四大维度。

2.1 核心测试标准

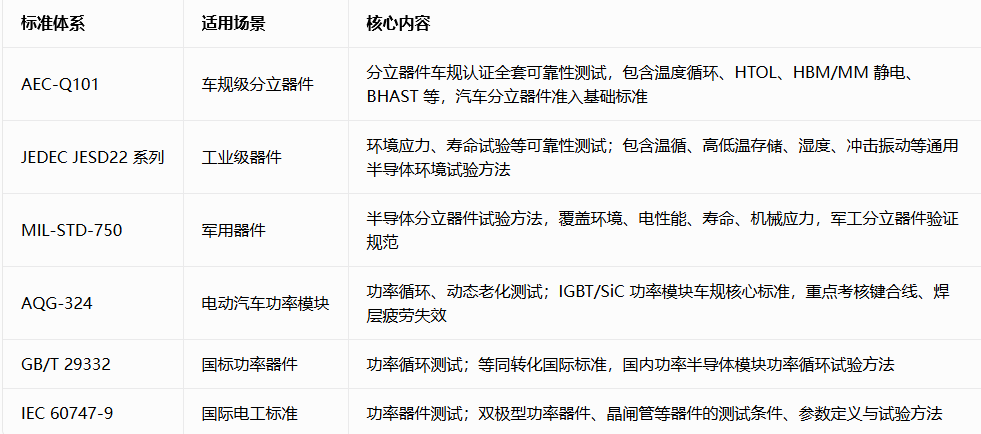

功率器件与分立器件的测试主要依据以下标准体系：

2.2 静态参数测试

静态参数测试是验证器件基本电气特性的基础：

导通特性：MOSFET的导通电阻（Rds(on)）、IGBT的饱和压降（Vce(sat)）、二极管的正向压降（Vf）

耐压特性：击穿电压（BVdss/BVces）、漏电流（Idss）

阈值电压（Vth） ：器件开启所需的栅极电压

对于高功率器件，测试座需支持1000A以上脉冲电流（如IGBT短路测试），接触阻抗需≤1mΩ，避免温升导致数据偏差。

2.3 动态参数测试

动态参数测试评估器件的开关特性与高频性能：

开关特性：导通时间（Ton）、关断时间（Toff）、反向恢复时间（Trr）

栅极电荷（Qg） ：通过电荷平台测试优化驱动电路设计

高频信号完整性：GaN/SiC器件开关频率达MHz级，测试需保障信号完整性

动态老化测试：针对SiC等新型功率器件，AQG324标准要求增加动态栅偏和动态反偏测试

2.4 可靠性老化测试

老化测试是功率器件与分立器件可靠性验证的核心环节，主要通过加速应力暴露器件的潜在失效模式。

（一）高温反向偏压测试（HTRB）

评估器件在高温和反向偏压下的长期稳定性。典型条件为1000小时、Tjmax（最高结温）。对于电动汽车模块，正常运行30年所需的HTRB加速老化时间约为866小时。

（二）高温栅偏测试（HTGB）

评估栅极氧化层在高温偏压下的可靠性。电动汽车模块正常运行30年所需HTGB加速老化时间约为832小时。

（三）高温高湿反偏测试（H3TRB）

模拟潮湿环境下的失效风险。电动汽车模块正常运行30年所需H3TRB加速老化时间约为1,038小时。

（四）功率循环测试（Power Cycling）

评估器件在反复功率通断下的键合线疲劳、焊料老化等封装可靠性。AQG324标准规定：

ton＜5s（秒级）：考核芯片周围连接处的可靠性

ton＞15s（分钟级）：考核远离芯片的连接的可靠性

失效判据：热阻达到初始值的120% 或导通压降达到初始值的105%

（五）温度循环测试（TCT）

评估器件在极端温度变化下的可靠性。分立器件温度循环测试通常要求1000次循环。不同材料的热膨胀系数差异会导致器件内部产生热机械应力，芯片与铜基板之间的焊料退化是导致器件失效的主要原因之一。

（六）间歇工作寿命测试（IOL）

AECQ101标准要求：ΔTj≥100°C时进行1000小时或15000个循环，ΔTj≥125°C时进行500小时或7500个循环。

（七）工业级可靠性测试

工业级器件通常按照JESD47进行可靠性试验，细项参考JESD22系列标准，与AECQ101项目基本一致。

2.5 测试座/老化座的关键技术要求

功率器件与分立器件的测试对测试座/老化座提出了极为严苛的要求：

（一）高电流与高压承载能力

测试座需支持1000A以上脉冲电流，接触阻抗≤1mΩ

高压隔离设计：耐压≥5kV，防止击穿风险

老化座需在高温下持续运行168小时以上，筛选早期失效器件

（二）宽温域适配

老化座集成TEC（热电制冷器），支持65℃~200℃温循测试

实时监控结温漂移，确保测试精度

（三）高频信号传输

采用射频探针与同轴结构，带宽≥500MHz

减少寄生电容/电感对开关波形的影响

（四）模块化与多工位

适配TO247、DFN、SMD等多种封装

支持多工位并行测试（如64工位老化板），提升效率并降低单颗成本

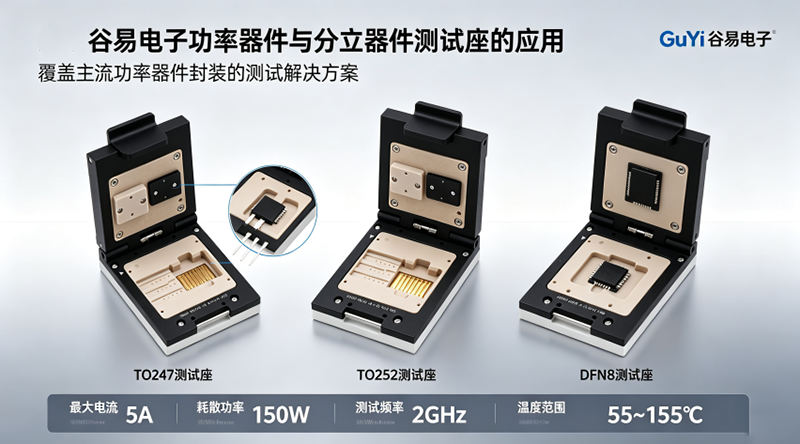

三、谷易电子功率器件与分立器件测试座的应用

深圳市谷易电子有限公司专业生产各类IC的Burnin Socket（老化座） 、Test Socket（测试座） 及各类IC测试治具，向客户提供专业的集成电路测试、烧录、老化试验连接解决方案。

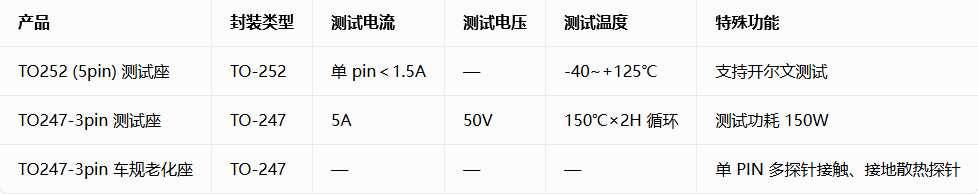

3.1 功率器件测试座产品矩阵

谷易电子为功率器件提供覆盖多种封装类型的测试座产品：

（一）TO系列功率器件测试座

TO2473pin车规级功率器件老化座采用单PIN引脚使用多根探针接触的设计，在大焊盘处使用接地散热探针来加速管子散热，不易烧坏。

（二）DFN系列功率器件测试座

DFN8pin功率器件测试座的单pin 2GHz高频能力，使其适用于高频功率器件的性能验证。

（三）功率模块测试座

功率模块10pin测试座适用于模块性能测试、模块功能测试、模块导通测试等场景。

3.2 分立器件测试座产品

（一）TOLL9pin分立器件测试座

TOLL9pin分立器件测试座适用于分立器件的老化、测试等场景。

（二）结构形式与材料

谷易电子功率器件与分立器件测试座普遍采用翻盖式结构，操作方便、压合平稳。测试座材料采用合金材质，确保机械强度与导电性能。

3.3 核心技术特点

（一）多探针并联与散热设计

针对功率器件大电流、高功耗的特点，谷易电子的功率器件老化座采用单PIN多探针并联的设计，将大电流分散至多根探针并行承载。接地散热探针的应用进一步加速了器件散热，防止高温烧坏。

（二）开尔文测试支持

TO252(5pin)功率器件测试座支持开尔文测试（四线制测量法），可消除接触电阻对微欧级测量的干扰，精准捕捉功率器件的导通电阻等关键参数。

（三）宽温域适配

谷易电子测试座支持55℃~+155℃的宽温度范围，适配功率器件与分立器件的高温老化、温度循环等可靠性测试需求。

（四）高频信号传输

DFN8pin功率器件测试座单pin满足2GHz高频测试需求，TOLL9pin分立器件测试座支持300MHz测试频率，覆盖从MHz到GHz级的高频测试场景。

3.4 覆盖全场景测试需求

谷易电子的功率器件与分立器件测试座覆盖从研发验证、功能测试、可靠性测试到老化筛选、烧录的全流程需求：

功能测试：验证器件的基本电气功能

性能测试：评估器件的静态与动态参数

可靠性测试：验证器件在极端环境下的长期稳定性

老化筛选：通过加速应力暴露早期失效

烧录：为可编程功率器件写入配置参数

功率器件与分立器件是电力电子系统的基石。功率器件是分立器件的重要子集——以耗散功率1W（或额定电流1A）为界，分立器件分为小信号器件和功率器件两大类。功率器件凭借高耐压、大电流、强散热等特性，在新能源汽车、工业控制、光伏发电、智能电网等领域发挥着不可替代的作用。

功率器件与分立器件的测试体系涵盖静态参数测试、动态参数测试与多维度可靠性老化测试。从HTRB、HTGB、H3TRB到功率循环、温度循环，每一项测试都是对器件长期可靠性的严格检验。

在这一严苛的测试体系中，测试座/老化座作为连接器件与测试设备的核心桥梁，其载流能力、散热效率、接触稳定性与温域适配性直接决定了测试的精度与可靠性。谷易电子凭借其在功率器件与分立器件测试座领域的技术积累——多探针并联设计、开尔文测试支持、宽温域适配、高频信号传输——为功率器件与分立器件从研发验证到量产交付提供了专业、可靠的测试硬件支撑。
