一、恒温控制——芯片测试的“温度命脉”

芯片测试的准确性不仅取决于电信号的完整性，更受制于温度的精确控制。无论是高温老化测试（HTOL）、温度循环测试（TCT），还是车规级芯片的40℃~125℃全温域验证，测试座都需要在极短时间内完成升温、降温并维持恒温——温度偏差每增加1℃，关键参数（如阈值电压、漏电流）的测量误差可能放大数倍。

传统的“恒温箱式”控温依赖外部环境腔体加热或冷却整个测试区域，存在热阻网络失控、响应速度慢、温度分布不均等先天缺陷。而现代芯片测试座的恒温控制系统，通过在测试座内部嵌入微型加热模块、风扇制冷系统与多点温度传感器，结合PID算法与PWM调制技术，实现了对芯片结温的精准闭环控制。

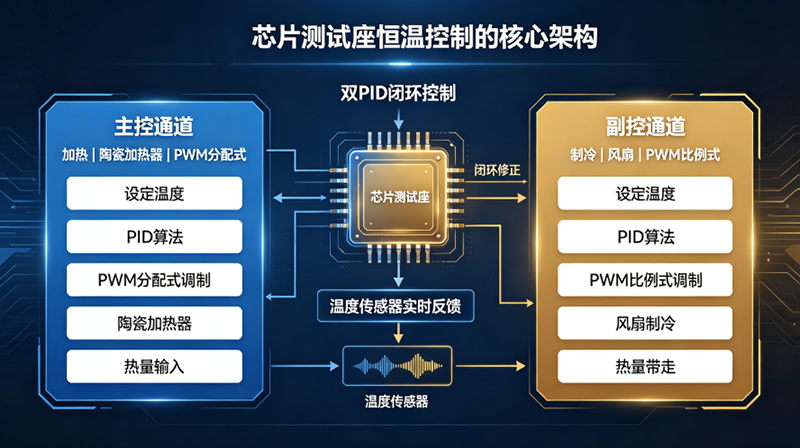

二、芯片测试座恒温控制的核心架构

现代芯片测试座的恒温控制系统采用主控+副控的双PID架构，分别管理加热与制冷两大子系统，实现快速升温、精准控温、抑制超调的全方位温度管理。

2.1 主控：冷/热双输出PID控制——“PWM分配式”模式

主控负责加热子系统的驱动与控制，核心负载为陶瓷加热器——一种阻性负载。其控制策略为 “PWM分配式”模式。

（一）PWM分配式控制的工作原理

PWM（Pulse Width Modulation，脉宽调制）分配式控制的核心思路是：将PID算法计算出的控制量转换为PWM信号的占空比，通过控制加热器通电时间占总周期的比例来调节平均加热功率。

具体而言，当温度传感器检测到芯片实际温度低于目标值时，PID控制器计算偏差，输出一个0~100%的控制量。单片机将该控制量映射为PWM波的占空比——占空比越高，加热器通电时间占比越大，平均功率越高，升温越快。

（二）分配式控制的三大核心优势

1. 通断速度快，温度稳定：陶瓷加热器采用PWM分配式控制时，电源通断切换速度极快，能够在毫秒级时间内完成功率调节，使温度波动被抑制在极小范围内。

2. 加热响应速度极快：陶瓷加热器本身具有热响应时间短、升温速度快的特性。相关资料显示，陶瓷加热器可在710秒内升至200℃。这种极快的加热响应速度，配合PWM分配式的快速通断控制，实现了“即需即热”的精准温控。

3. 保护加热器使用寿命：分配式控制通过精确的功率分配，避免了加热器长时间满负荷运行或频繁的硬通断冲击，有效延长了陶瓷加热器的使用寿命。

2.2 副控：PID比例式控制——“PWM比例式”模式

副控负责制冷子系统的驱动与控制，核心负载为风扇——一种感性负载。其控制策略为 “PWM比例式”模式。

（一）PWM比例式控制的工作原理

比例式控制同样基于PID算法，但其核心特征是 “超前算法” ——通过预测温度变化趋势，主动提前调节控制量，防止温度超调。

具体实现上，系统持续监测温度变化率（即温度的微分），在温度即将达到目标值之前就开始减小制冷功率或提前停止制冷，从而主动抑制超温超调。

（二）比例式控制对感性负载的特殊适配

风扇作为感性负载，其电气特性与阻性负载截然不同：

感性负载的电流不能突变：快速通断会导致电能在线圈中转换为热能，烧毁风扇电机

感性负载需要更平滑的功率调节：PWM比例式控制以较慢的调节速率、平滑的功率变化驱动风扇，避免了感性负载的损坏风险

（三）比例式控制的生产稳定性价值

在芯片量产测试中，温度的稳定性直接决定测试良率的一致性。比例式控制通过超前算法主动防止超温，使生产过程中的温度波动被严格抑制，保证了每颗芯片在相同温度条件下的测试可比性。

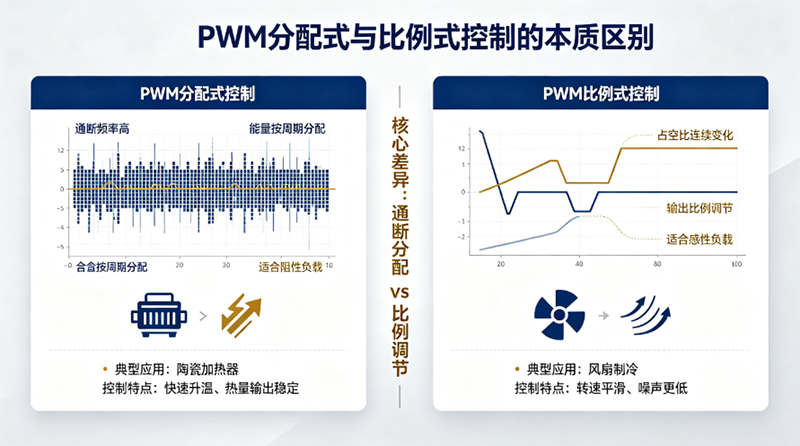

三、PWM分配式与比例式控制的本质区别

3.1 负载类型的根本差异决定了控制模式的选择

在实际应用中，测试座温控系统面临两种截然不同的负载类型：

3.2 分配式控制的特点与适用场景

核心特点：

负载响应快，适用于快速控制场景

电能通断时间可短至510秒，根据实际情况可调整最快通断时间

控制精度高，温度波动小

适用场景：

需要快速升温的加热场景

对温度响应速度要求高的测试环节

阻性负载（陶瓷加热器、电阻丝等）

3.3 比例式控制的特点与适用场景

核心特点：

以PID超前算法主动防止超温

调节速率较慢，功率变化平滑

有效保护感性负载使用寿命

适用场景：

感性负载（风扇、电机等）的驱动

需要防止温度超调的场景

对温度稳定性要求极高的量产测试

3.4 为什么感性负载不能采用分配式控制

感性负载（如风扇）不能适用于秒级的快速控制——快速通断会导致电能在线圈中转换为热能而非机械能，使线圈发热烧坏。感性负载通常有以下特点：

电流变化滞后于电压变化

通断瞬间产生反电动势

需要平滑的功率调节而非快速通断

因此，风扇等感性负载必须采用PWM比例式控制，以较慢的调节速率驱动，既保证制冷效果，又保护风扇寿命。

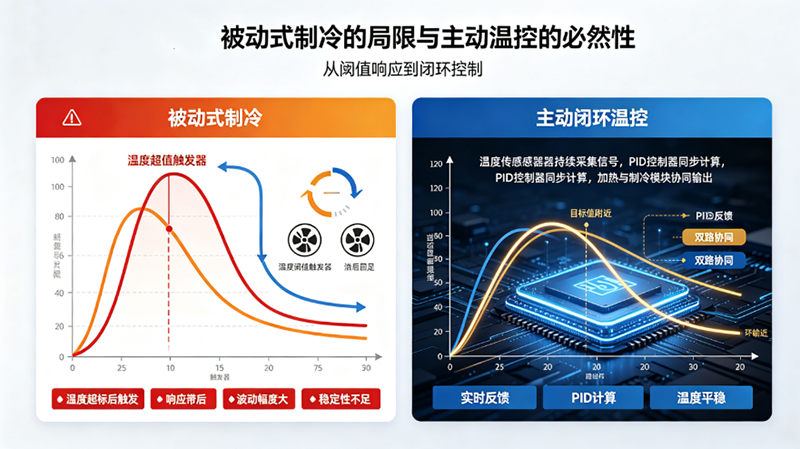

四、被动式制冷的局限与主动温控的必然性

4.1 被动式制冷的定义与局限

被动式制冷是指在指定的条件下触发制冷——例如当温度超过某一阈值时启动风扇，低于阈值时关闭风扇。这种开环控制方式存在显著缺陷：

热惯性：加热器停止加热后，余热仍会使温度继续上升一段时间（热惯性）

散热效率不稳定：环境温度变化、风扇转速波动等都会影响散热效果

响应滞后：温度超标后才启动制冷，存在明显的滞后效应

这些因素共同导致被动式制冷可能出现散热功能效果不佳的现象——尤其是在高功率芯片持续发热的场景下，温度波动可能超出允许范围。

4.2 主动闭环温控的必然性

与被动式制冷不同，主动闭环温控通过实时温度反馈、PID算法计算、PWM精确驱动，实现了对温度的动态、连续、精准控制。这正是现代芯片测试座恒温控制系统的核心价值所在——不是“超标了再降温”，而是“始终维持在目标温度” 。

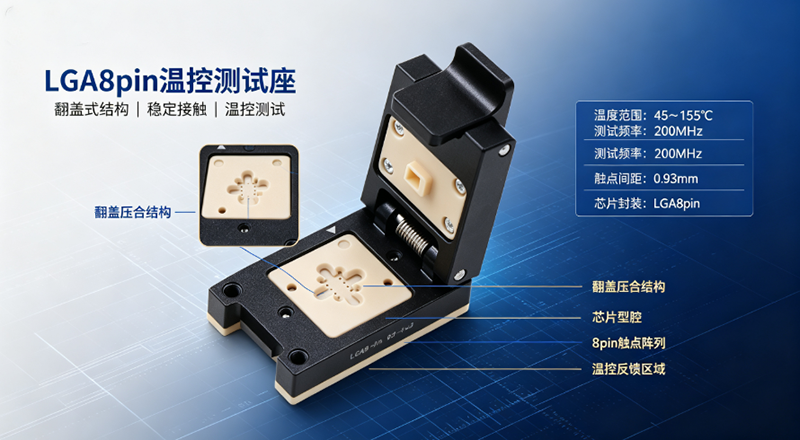

五、谷易电子LGA8pin温控测试座的应用

深圳市谷易电子有限公司深耕芯片测试座领域，其LGA8pin温控测试座是恒温控制技术在小型化封装芯片测试中的典型应用。

5.1 LGA8pin测试座的基本参数

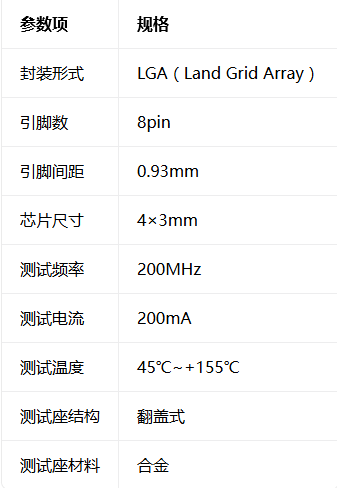

谷易电子LGA8pin芯片测试座适用于老化、测试、编程烧录等多场景。其核心规格参数如下：

5.2 宽温域适配能力

谷易电子LGA8pin测试座支持45℃~+155℃的宽温域测试。这一温度范围的实现，正是依赖于PID闭环温控系统的精准驱动——低温段通过比例式控制驱动制冷系统降温，高温段通过分配式控制驱动陶瓷加热器快速升温，中间温度段则通过双PID协同实现恒温维持。

5.3 谷易电子的温控技术延伸

谷易电子在温控测试座领域的技术积累不止于LGA8pin。其LGA芯片老化座采用了双相浸没式液冷系统，温控范围扩展至55℃~175℃，湿度精度达到±3%RH。这一技术突破使得谷易电子能够为车规级芯片提供从55℃到175℃的全温域可靠性验证方案。

在LGA芯片高性能测试解决方案中，谷易电子实现了阻抗匹配精度±3%，支持56Gbps高速信号传输，耐温范围55℃~175℃，并通过了20Grms振动测试（符合MILSTD883H）。

5.4 从LGA8pin到全场景温控覆盖

谷易电子的温控测试座产品已覆盖LGA、BGA、QFN、DFN、WSON等多种封装形式。其核心优势在于：

全温域适配：55℃~175℃宽温域覆盖

精准控温：PID闭环算法实时调节

快速响应：陶瓷加热器配合PWM分配式控制，实现秒级升温

稳定制冷：风扇PWM比例式控制，保护感性负载寿命

芯片测试座的恒温控制，是一个融合了PID控制理论、PWM调制技术、负载特性匹配、热管理工程的精密系统。

主控采用PWM分配式控制陶瓷加热器（阻性负载） ——利用其快速通断能力实现秒级升温和精准功率调节，充分发挥陶瓷加热器710秒升至200℃的快速响应优势。

副控采用PWM比例式控制风扇（感性负载） ——利用PID超前算法主动防止超温，以平滑的功率变化保护风扇寿命，确保量产测试中的温度稳定性。

被动式制冷因热惯性和散热效率不稳定而存在局限，主动闭环温控已成为现代芯片测试座的必然选择。

谷易电子LGA8pin温控测试座以其45℃~+155℃宽温域、200MHz测试频率、翻盖式便捷操作等特性，成为恒温控制技术在小型化LGA封装芯片测试中的典型应用范例。从LGA8pin到全封装覆盖，从55℃到175℃，谷易电子正在为半导体行业的精准温控测试提供越来越完善的硬件支撑。
