AI算力爆发带动GPU、ASIC、HBM、Chiplet异构集成芯片大规模量产，芯片测试不再只是产线末端简单良品筛选环节，已经升级为决定良率、控制成本、保障算力稳定运行的核心底座。SEMI数据预测，2026全球半导体测试设备市场同比增长31%，规模达到153亿美元，2028年突破208亿美元，20252028复合增速21%，AI算力芯片是核心增长引擎。

一、AI时代，测试需求发生根本性改变

AI芯片带来三重测试增量：芯片数量更多、芯片架构更复杂、单颗芯片测试工序大幅增加。

1. HBM高带宽存储测试压力陡增

HBM堆叠层数不断提升，微凸点数量暴涨，微小凸点缺陷就会造成整片存储报废。存储大厂持续加码HBM测试设备采购，单条产线测试设备订单规模可达千亿韩元级别，高速信号、并行测试、高低温老化筛选成为硬性门槛。

2. Chiplet/2.5D先进封装重构测试流程

传统单颗裸片测试逻辑不再适用。多芯粒异构集成，需要开展裸片KGD已知好晶粒测试、中介层测试、封装后系统级SLT测试。一旦封装完成后发现缺陷，报废成本成倍抬升，测试节点需要前置到晶圆阶段、芯粒阶段、封装后多轮验证。

3. 测试复杂度推高测试成本占比

传统芯片测试成本占整体制造成本约8%；AI算力、先进封装芯片测试占比上涨至12%以上，高频、多站点并行、长周期HTOL老化、BHAST可靠性验证成为标配。

二、当前测试行业几大现实痛点

1. 高端ATE设备高度垄断

全球高端SoC、HBM测试机市场高度集中，海外厂商占据绝大部分份额。国内设备正在从单点品类突破，向完整测试平台生态演进，但高端测试程序、多站点并行、高频信号能力仍存在追赶空间。

2. 测试接口工装成为短板

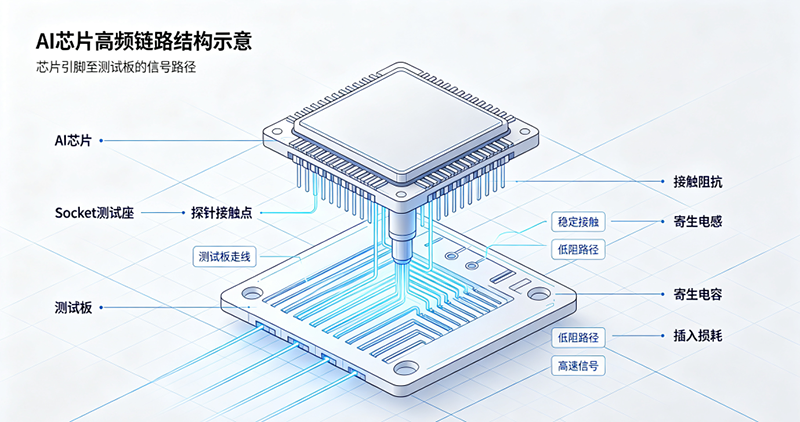

PBGA、FBGA、LCC、LGA各类算力、光模块、射频AI芯片，高密度微小焊盘与锡球阵列，对测试座、老化座socket的信号完整性、接触阻抗、宽温老化稳定性提出严苛要求；进口测试座交期长、价格高昂，供货周期不稳定，国产替代需求迫切。算力芯片高频信号链路，如果socket寄生参数控制不佳，会直接导致高速测试波形失真，造成功能误判。

3. 测试工程工作量指数级上涨

AI芯片引脚规模巨大，测试程序开发周期拉长，传统人工编写测试用例效率瓶颈凸显，行业开始探索大模型辅助测试工程，自动生成测试代码、解析测试数据，缩短测试开发周期。

三、技术演进方向：多维度并行升级

1. 测试设备模块化、大规模多站点并行

通过提升并行测试站点数量，摊薄单颗芯片测试成本，头部平台已经实现512站点并行方案，有效降低算力芯片量产测试成本。

2. 系统级测试SLT大规模普及

Chiplet芯片仅仅裸片测试不足以保证整机功能，封装完成后模拟真实整机工况做系统级测试，成为算力芯片出厂必选项。

3. 可靠性老化工况标准升级

AI芯片长时间7×24h高负载运行，HTOL高温工作寿命、温度循环、BHAST高加速湿热测试条件更加严苛，老化座需要长期耐受55℃~+155℃宽温，高温下接触阻抗漂移需要严格控制。

四、国产替代机会：设备、工装、测试服务同步突破

国内封测厂持续扩产先进封装产线，带动ATE测试机、分选机、测试socket老化座、烧录座整套产业链需求释放。

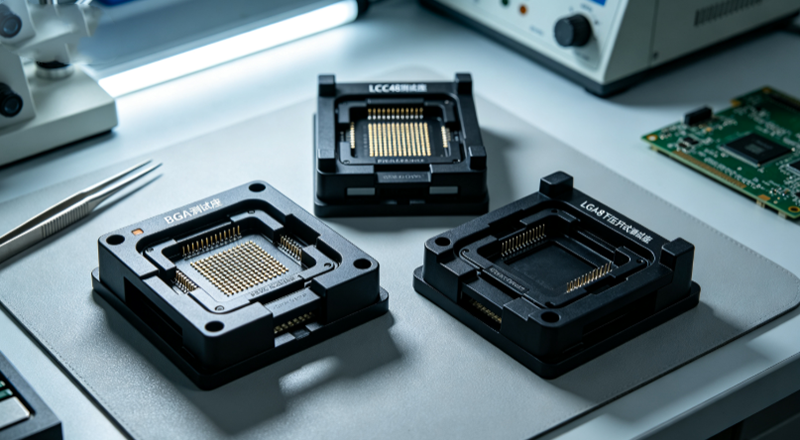

测试工装夹具层面，谷易电子聚焦AI算力、光模块、射频算力芯片测试场景，针对LCC48、LGA8、BGA、FBGA等先进封装，推出适配AI算力芯片系列测试座、老化座Socket方案，重点优化高频信号链路性能，降低寄生电感电容，保障高速信号完整性；产品可对标海外进口socket实现pintopin替代，无需改动原有PCB板位，解决进口交期长、供货不稳问题。

产品覆盖研发调试、固件烧录、ATE量产FT测试、批量HTOL/BHAST可靠性老化全流程。座体选用PES、PEEK耐高温基材，可直接放置高低温试验箱长期工作；精密探针采用铍铜镀金工艺，接触阻抗≤50mΩ，高低温循环条件下阻抗漂移可控，满足AI算力芯片长周期可靠性验证要求。同时针对光模块、AFE模拟前端、射频类算力配套芯片，提供定制化测试座开发，适配国产Chiplet、2.5D封装芯片的KGD测试、SLT系统级测试工装需求。

>典型落地应用场景：

1. AI板卡配套LCC封装光模块芯片，使用谷易电子LCC48测试座完成量产功能验证与可靠性老化；

2. LGA封装AI电源管理、AFE模拟前端芯片，通过下压式测试座对接ATE设备实现批量测试；

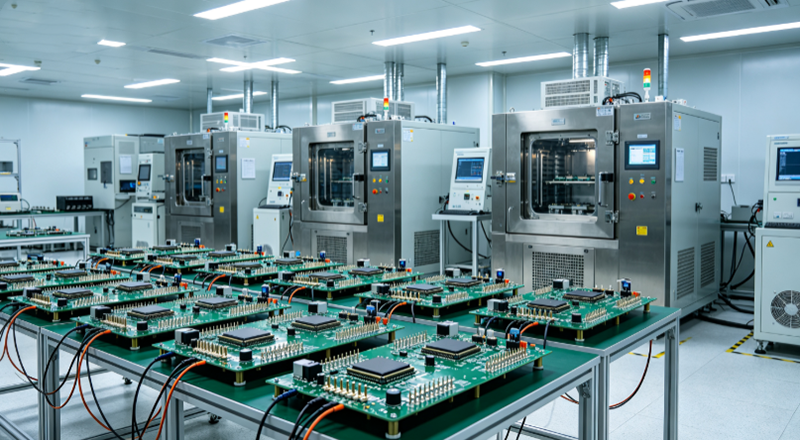

3. BGA封装算力辅助芯片，多工位老化座配套老化板，执行长时间HTOL加速寿命验证。

AI算力时代，芯片测试价值被重新定义。测试不再是后端附属工序，而是贯穿晶圆、裸芯粒、封装、系统全链路的质量防线。HBM、Chiplet带来全新技术挑战，国产ATE设备、测试工装、第三方测试服务迎来巨大成长空间。
