可编程逻辑器件CPLD/FPGA广泛应用于高速通信、工业控制、雷达信号处理、光模块、航空电子等领域，BGA封装凭借高引脚密度、优异电气性能，成为大规格器件主流载体，覆盖BGA484、BGA672、BGA900、BGA1158、BGA1517、BGA1760、BGA1932等多引脚规格。高端FPGA内置逻辑单元阵列、片上温度传感器、SEU单粒子翻转检错纠错、AES硬件加密等硬核模块，器件出厂阶段需要完成逻辑资源遍历、外设接口、安全模块、温度传感等全维度验证，同时开展可靠性老化筛选，挖掘芯片潜在工艺缺陷。

一、BGA封装CPLD/FPGA核心硬件参数与工作温度

BGA484~BGA1932系列CPLD/FPGA属于中大规模可编程逻辑器件，器件规模随BGA引脚数量提升同步增大，逻辑单元资源、IO数量、硬核资源随之扩容，是高速信号处理系统核心硬件。

1.逻辑单元参数 逻辑单元（LE/LUT查找表、寄存器、ALU算术单元）是FPGA基础运算单元，测试需要完成全阵列逻辑单元遍历测试，覆盖LUT组合逻辑、寄存器时序逻辑、进位链、RAM块、DSP乘法器阵列。大引脚BGA1517、BGA1760、BGA1932器件逻辑单元数量庞大，量产测试需要生成大规模逻辑测试向量，遍历不同逻辑配置工况，检出单LUT失效、寄存器锁存异常、Block RAM读写故障等隐性问题。逻辑单元测试对测试座信号通路完整性要求严苛，BGA焊球数量多，局部接触不良极易导致部分逻辑资源测试误判。

2.器件工作温度区间 商用级器件典型工作温度：0℃ ~ +85℃； 工业级器件：40℃ ~ +100℃； 车规、军工宽温器件：55℃ ~ +125℃。 器件需要在全温域完成逻辑、安全模块、片上传感器功能验证；HTOL高温老化通常选取器件最高结温作为应力条件，模拟极限工况下器件长期运行可靠性。BGA封装热密度高，老化过程中需要兼顾芯片结温控制，同时老化座基材与探针必须耐受宽温环境，保证大量BGA焊球接触稳定。

3.核心集成功能特性

集成温度传感器 FPGA片上集成多通道片上温度传感器，实时采集芯片内部结温，用于过热告警、动态降频保护。测试需要校验温度传感器读数精度，对比外部环境温箱参考温度，验证温度上报、过热触发告警逻辑，覆盖常温、高温、低温多工况。BGA大封装芯片内部温度梯度大，需要校验多点温度采样通道输出，规避传感器读数漂移、通道失效问题。

SEU检错纠错（单粒子翻转防护） 面向航天、工业高可靠场景，FPGA内置SEU检测与纠错硬核，针对配置存储器SEU单粒子翻转故障实现检测、报错、动态纠错。测试项目包含配置存储位注入错误模拟，验证SEU故障识别、错误上报、纠错恢复能力，校验故障发生后逻辑业务链路是否正常恢复。该功能多为偶发场景，需要配合老化应力进行长时间循环压力测试。

AES硬件加密模块 高端FPGA集成AES硬件加密引擎，支持配置文件加密解密，防止比特流被窃取、篡改。测试覆盖加密、解密运算速率、密钥存储保护、密钥锁存、暴力访问防护，验证加密比特流加载、解密启动流程，校验密钥销毁机制。加密模块失效会直接导致设备无法正常加载配置文件，属于器件必测安全项。

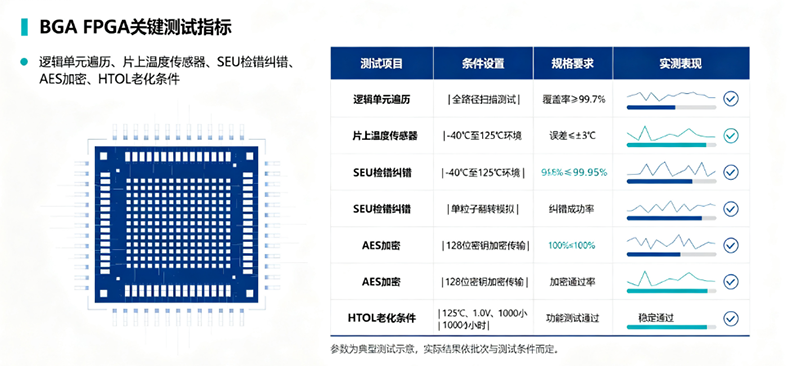

二、BGA封装CPLD/FPGA测试与老化条件技术解析

BGA系列CPLD/FPGA引脚数量庞大，BGA1158、BGA1517、BGA1760、BGA1932焊球密集，除常温功能测试外，还需要完成高低温功能验证、HTOL高温工作老化、HTSL高温存储等可靠性筛选，筛除焊球接触缺陷、逻辑单元隐性失效、存储单元漏电等潜在问题。

2.1 电性能功能测试条件

1.常温测试：25℃±5℃，供电电压覆盖最小、典型、最大电压档位，加载不同逻辑配置文件，遍历全部LUT、寄存器、Block RAM、DSP单元；

2.高低温功能验证：55℃ ~ +125℃，在极限温度下重复验证片上温度传感器、SEU检错纠错、AES加密模块、高速IO接口；

3.电气指标：BGA焊球接触电阻控制≤40mΩ，高速信号链路阻抗匹配，大BGA器件上千颗焊球，任意一颗焊球接触异常，会造成部分逻辑单元、硬核模块测试失败，引发误判。

2.2 HTOL高温工作老化

HTOL是FPGA量产可靠性筛选核心项目：

1.环境温度：依据器件等级，常用105℃~125℃；

2.供电：额定电压+5%~10%过压应力；

3.芯片工作状态：FPGA加载满负载测试逻辑，全量逻辑单元轮询工作，持续运行AES加密解密运算，循环触发SEU纠错自检，片上温度传感器持续采集上报，IO端口交替翻转，模拟真实业务满载工况；

4.老化时长：48168小时，老化结束后冷却至常温，重新烧录配置文件，完整复测逻辑资源、温度传感器、SEU纠错、AES加密全部功能，对比老化前后参数偏移。

BGA1760、BGA1932超高引脚器件，焊球数量多，高温环境下探针容易出现应力衰减、氧化，一旦部分焊球接触断开，芯片并未真正施加老化应力，形成“假老化”，直接造成可靠性筛选失效，对老化座的耐高温、多触点同步接触能力提出极高门槛。

2.3 HTSL高温存储老化

无上电高温存储，温度125℃，持续96168h，考核BGA封装焊球、基材、内部介质层稳定性，存储完成后上电完成全功能复测。

2.4 SEU模拟压力测试

借助测试设备注入配置位错误，反复触发SEU检错纠错逻辑，长时间循环运行，验证纠错模块稳定性，该项目可结合老化工位同步执行。

2.5 AES加密模块专项测试

完成密钥写入、加密比特流加载、密钥锁存，多次上电掉电循环，验证密钥不会异常丢失，解密功能稳定输出。

三、谷易电子BGA系列CPLD/FPGA老化座/测试座实际应用

BGA484、BGA672、BGA900、BGA1158、BGA1517、BGA1760、BGA1932大引脚可编程逻辑器件，焊球排布密集，高速信号、电源地引脚数量巨大，量产功能测试、HTOL老化对座子接触可靠性、耐温性能、信号完整性要求严苛。谷易电子BGA系列老化座、测试座完整覆盖上述BGA规格，服务于CPLD/FPGA实验室验证、ATE量产测试、高温可靠性老化场景。

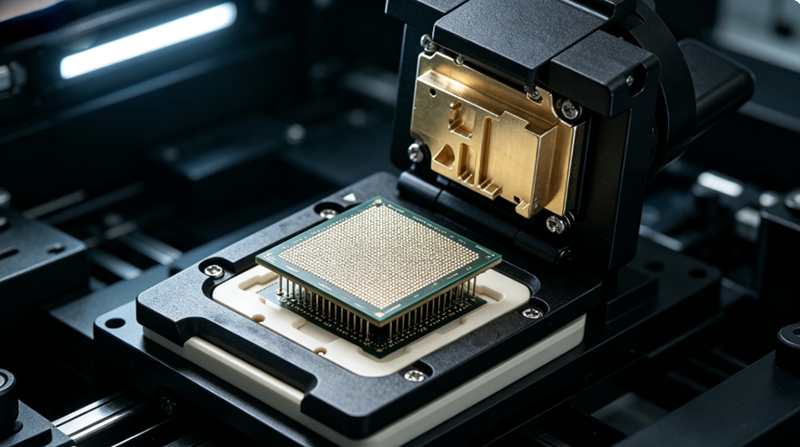

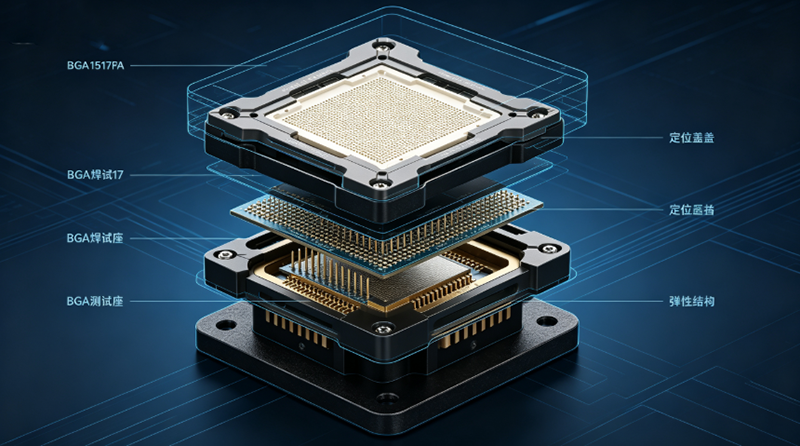

1.FPGA功能测试座应用 对接ATE测试机台，用于常温与高低温全功能验证，完成逻辑单元遍历、片上温度传感器校准、SEU检错纠错模拟测试、AES加密解密功能校验。采用精密探针阵列，降低单颗焊球接触电阻，优化高速信号串扰抑制，解决BGA1517、BGA1760、BGA1932这类超高引脚器件多焊球同步接触难题，避免因个别焊球虚接，造成LUT、BRAM、加密模块的误测误判，适配研发验证与量产测试工位。

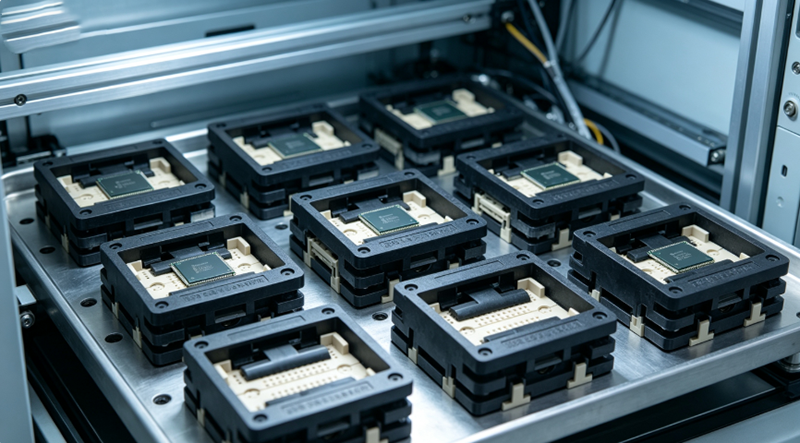

2.FPGA/CPLD老化座应用 适配高温老化箱内部使用，支持55℃~+165℃宽温应力环境，满足HTOL、HTSL可靠性老化需求。耐高温绝缘基材，探针具备抗高温氧化能力，长时间高温工况下维持上千颗BGA焊球稳定接触。老化过程中FPGA持续满载运行，AES加密运算、SEU自检纠错、片上温度传感器持续工作，谷易电子BGA老化座保证每一路电源、信号焊球有效施加应力，规避“假老化”问题，保障可靠性筛选有效性。

完整量产测试流程：器件配置烧录 → 常温全功能测试（测试座）→ HTOL/HTSL可靠性老化（老化座）→ 老化后复测筛选。谷易电子BGA测试座与老化座方案，实现大引脚BGACPLD/FPGA从功能验证到可靠性老化全流程硬件支撑，助力国产可编程逻辑器件量产落地。

BGA484BGA1932系列大规模CPLD/FPGA，逻辑单元规模庞大，集成片上温度传感器、SEU检错纠错、AES硬件加密等高可靠硬核。器件测试不仅需要完成海量逻辑资源遍历，还需要针对安全模块、传感单元开展专项验证，同时通过HTOL、HTSL等老化条件加速暴露器件潜在缺陷。BGA大焊球封装对测试硬件接触可靠性提出巨大挑战，谷易电子BGA系列老化座、测试座覆盖全系列大引脚BGA规格，解决高密度BGA焊球接触、高温老化、高速信号测试等痛点，为可编程逻辑器件研发验证与量产可靠性筛选提供硬件保障。
