线性稳压器LDO作为模拟电源核心器件，凭借低噪声、高PSRR电源抑制比、电路简单等优势，广泛用于精密模拟电路、射频模块、传感器供电、车载电子与工业控制设备。器件封装种类丰富，覆盖BGA、SOP、DFN、TO、LCC、LQFP、SOT、QFN等主流封装，不同封装的散热能力、功率承载、引脚定义差异较大，直接决定LDO的输出电流等级与可靠性边界。LDO包含正输出、负输出等输出极性，工作电压、输出电压、输出电流、温度系数是关键电气指标。芯片除常规电参数测试外，还需要开展HTOL高温工作老化、热应力测试，甄别内部基准源、误差放大器、功率管、保护电路的隐性失效。

一、LDO线性稳压器核心电气参数与封装匹配特性

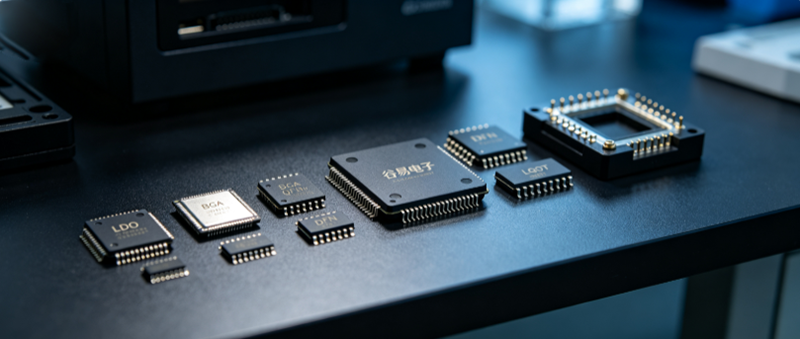

BGA、SOP、DFN、TO、LCC、LQFP、SOT、QFN封装散热焊盘面积、热阻各不相同，TO封装散热性能优异适合大电流LDO；SOT、SOP多用于小电流消费类场景；QFN、DFN、BGA面向中大功率高密度板卡；LCC、LQFP多用于工业、高可靠器件。封装热阻直接限制最大输出电流与高温降额特性。

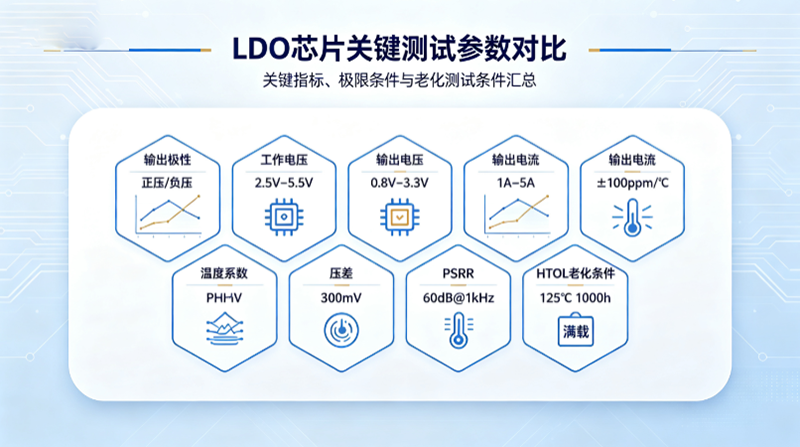

1.输出极性 LDO分为正输出LDO与负输出LDO。正输出应用最为普遍，实现输入正电压稳压输出；负输出LDO用于模拟电路负电源轨供电。测试阶段需要区分极性校验，防止电源施加方向错误造成芯片损坏，同时验证负压模式下稳压精度、保护逻辑。部分双极性器件需要同时验证正负输出两路性能。

2.工作电压 代表LDO允许的输入电压范围，包含低压小信号LDO与高压耐冲击LDO。测试覆盖输入电压最小值、典型值、最大值，验证压差（Dropout）性能，测试最小压差条件下能否维持稳定输出。高压LDO需要验证浪涌边界工况，低压LDO重点验证低压启动能力。

3.输出电压 分为固定输出电压与可调输出电压两类。测试校验空载、轻载、额定负载条件下输出精度，计算线性调整率、负载调整率。大电流LDO，功率引脚、散热焊盘接触阻抗会引入压降，造成输出电压测试偏移，对测试座接触性能提出较高要求。

4.输出电流 LDO可持续供给负载电流。SOT、SOP多为百毫安级小电流；DFN、QFN、LQFP支持数百毫安至数安培；TO封装依靠外置散热可实现更大输出电流。测试覆盖轻载、额定负载、过载条件，考核输出稳压稳定性，同时验证限流保护阈值。高温环境下受封装热阻约束，输出电流需要做降额处理。

5.温度系数 指输出电压随结温变化漂移系数。商用LDO工作温度0℃+85℃；工业级40℃+125℃；车规高可靠器件可达55℃~+125℃。高低温测试采集多温度节点输出电压，计算温漂系数，校验过热关断阈值，基准源漂移是LDO常见隐性失效模式。

二、LDO功能特性与测试验证要点

LDO核心优势为低噪声、高电源抑制比PSRR，除基础电压电流参数，还需要对压差特性、噪声、PSRR、限流保护、热关断、软启动开展专项验证。

1.压差Dropout测试 压差是LDO标志性参数，即输入电压高于输出电压的最小差值。测试逐步降低输入电压，观测输出电压跌落拐点，验证器件标称压差指标。压差性能劣化会直接导致整机供电失效。

2.电源抑制比PSRR测试 衡量LDO抑制输入端电源纹波噪声的能力，在不同频率点注入交流干扰，检测输出端噪声抑制效果，射频、精密模拟应用场景为必测项。测试座寄生耦合会干扰PSRR实测结果，需要管控治具寄生参数。

3.输出噪声测试 测量输出端固有噪声电压，低噪声LDO广泛用于ADC、射频芯片供电，噪声指标超标会直接降低模拟系统采样精度。

4.限流与短路保护测试 模拟输出过载、输出短路工况，校验输出限流阈值、短路保护动作，移除故障后验证自动恢复性能。部分保护类缺陷仅在高温满载应力条件下暴露。

5.过热关断OTP测试 LDO工作时功率损耗转化为热量，当芯片结温超过阈值触发热关断；降温后自动恢复。高低温与老化工况下验证热关断触发点与恢复逻辑。

6.软启动功能测试 具备软启动的LDO，测试上电输出电压爬升时序，抑制上电冲击电流，避免后级电路浪涌损伤。

7.高低温全工况验证 55℃~+125℃温度区间循环测试，校验输出温漂、压差变化、PSRR、保护阈值漂移，模拟工业与车规真实使用环境。

三、LDO芯片测试与老化条件技术解析

LDO内部集成带隙基准源、误差放大器、MOS功率管、保护逻辑单元，量产可靠性筛选主要采用HTOL高温工作老化、温度循环，加速暴露基准漂移、功率管漏电、保护电路隐性缺陷。

3.1 常温功能测试条件

环境温度：25℃±5℃；

测试项目：输入输出电压、压差、输出电流、线性/负载调整率、输出噪声、PSRR、限流、短路保护、热关断；

电气要求：功率引脚、散热焊盘接触电阻控制≤30mΩ；QFN、DFN、TO封装的散热焊盘接触不良会造成散热异常，引发过热保护误触发、参数误判。

3.2 HTOL高温工作老化

HTOL为LDO可靠性筛选核心项目：

1.老化温度：工业/车规器件常用105℃~125℃；

2.电气应力：输入电压施加额定最大值，芯片带载运行至接近额定输出电流；

3.工作状态：持续稳压工作，间歇性施加负载跳变，功率管持续处于工作状态；

4.老化时长：48h168h；

5.老化结束冷却至常温，完整复测全部电气参数，对比老化前后输出电压、基准、保护阈值漂移情况。

TO、LQFP、QFN大散热焊盘封装，高温下需要保证散热焊盘充分接触；SOT、SOP小封装引脚细小，压力过大容易压伤芯片，压力不足会出现接触断开，产生“假老化”，应力无法施加芯片内部。

3.3 温度循环测试

温度区间55℃~+125℃，完成多次冷热循环，考核封装、焊盘、内部器件热胀冷缩耐受能力，循环结束执行全套电参数复测。

3.4 负载瞬态压力测试

老化工位叠加负载跳变，模拟负载突变工况，加速误差放大器、基准源潜在缺陷暴露。

四、谷易电子LDO线性稳压器老化座 / 测试座工程应用

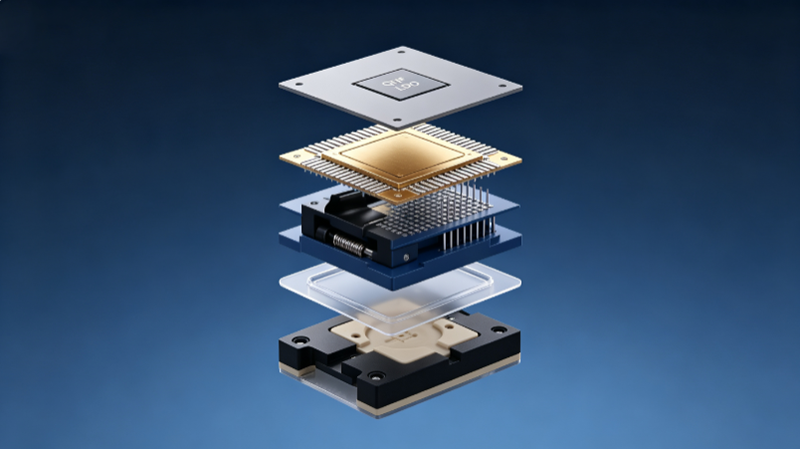

LDO器件封装种类繁杂，BGA、SOP、DFN、TO、LCC、LQFP、SOT、QFN，小封装引脚细小，大电流封装重视散热焊盘接触，量产测试、高温老化对治具接触阻抗、压力控制、耐温性能要求严苛。谷易电子LDO线性稳压器老化座、测试座覆盖上述主流封装，适配研发验证、ATE量产测试、HTOL高温老化工位。

1.LDO功能测试座应用 对接模拟ATE测试系统，完成输入输出参数、压差、PSRR、输出噪声、各类保护功能验证。针对SOT、SOP小封装优化定位限位结构，防止芯片偏移压损；针对TO、QFN、LQFP、BGA大电流封装强化散热焊盘与功率引脚接触，压低寄生阻抗，减少噪声、PSRR、压差测试误差，规避虚接带来测试误判，适配实验室验证与大批量产测试。

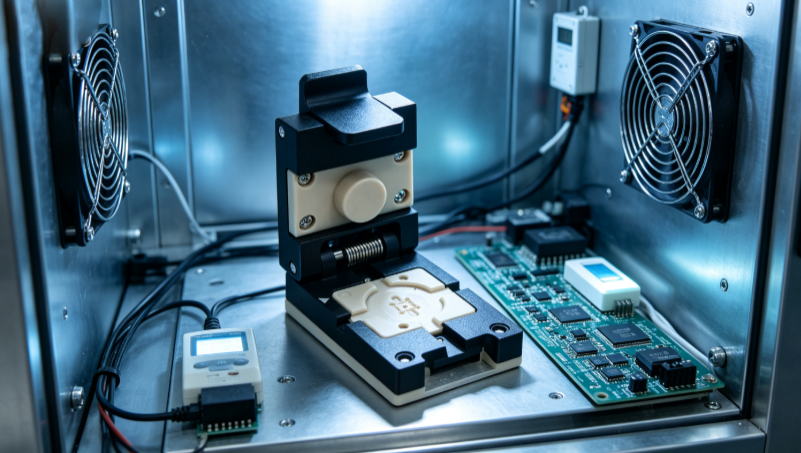

2.LDO老化座应用 适配高温老化箱内部使用，支持55℃~+165℃宽温应力环境，满足HTOL高温工作老化、温度循环可靠性试验。采用耐高温绝缘基材，探针抗高温氧化，压合压力可适配不同封装特性：SOT/SOP小封装采用柔和压合避免芯片受损；TO、QFN、BGA大电流封装保证信号引脚与散热焊盘同步可靠接触。老化过程LDO持续带载稳压运行，谷易电子老化座保障电气应力有效施加，规避假老化现象，保障可靠性筛选有效性。

完整量产测试流程：器件上料 → 常温全功能测试（测试座）→ HTOL高温带载老化（老化座）→ 冷却复测 → 分级分选。谷易电子LDO测试座与老化座实现多封装线性稳压器从电参数验证到可靠性老化全流程硬件支撑，助力国产LDO芯片量产以及车规级可靠性验证落地。

BGA、SOP、DFN、TO、LCC、LQFP、SOT、QFN多封装LDO线性稳压器，依靠正/负输出极性实现精密稳压，工作电压、输出电压、输出电流、温度系数决定器件应用边界。LDO测试除基础电气参数外，还需要重点验证压差、PSRR电源抑制比、输出噪声、限流短路与过热保护；配合HTOL高温带载老化、温度循环等应力手段，筛选带隙基准源、功率管、保护电路的隐性缺陷。各类封装散热焊盘、引脚尺寸差异较大，对治具接触阻抗、压力控制、耐高温能力提出差异化要求。谷易电子LDO老化座、测试座覆盖全系列主流封装，解决小封装易压伤、大电流封装散热焊盘接触不良、高温老化接触失效等痛点，为线性稳压器芯片研发验证、量产测试提供硬件保障。
