AI大模型向端侧下沉、工业物联网与智能驾驶对低延迟推理的刚性需求，边缘计算芯片正从“辅助计算单元”跃升为“核心算力引擎”。与云端芯片追求绝对算力不同，边缘计算芯片必须在功耗、面积、成本、环境适应性之间取得精妙平衡。从智能摄像头中毫瓦级功耗的AI协处理器，到车规域控制器中百瓦级算力的异构SoC，边缘计算芯片的封装类型、规格尺寸与应用场景日趋多元，这对芯片测试提出了覆盖电气、机械、环境全维度的严苛要求。

一、边缘计算芯片概览：品类多元，架构异构

边缘计算芯片并非单一品类，而是涵盖从超低功耗AI协处理器到高性能嵌入式SoC的完整谱系。按架构类型划分，当前主流边缘计算芯片主要包括以下几大阵营：

NPU架构AI芯片：以神经网络处理器为核心，针对矩阵乘法、卷积运算、张量计算等AI推理任务进行专用优化，具有高能效比和低功耗特点，广泛应用于智能手机、智能摄像头、嵌入式AI设备。

GPU架构边缘芯片：依托GPU的并行计算优势，适用于需要较强图形处理与通用计算能力的边缘场景。

异构计算SoC：集成CPU、GPU、NPU、DSP、ISP等多种计算单元的大型异构片上系统（SoC）或系统级封装（SiP），代表当前边缘计算芯片的主流形态。

FPGA与ASIC加速器：面向特定算法进行硬件级优化的专用加速方案，在灵活性与能效比之间提供差异化选择。

从市场格局来看，当前边缘AI芯片领域已形成物联网阵营、MCU/MPU阵营、CPU/主控SoC阵营以及新兴专用AI SoC阵营四大力量同台竞技的局面。

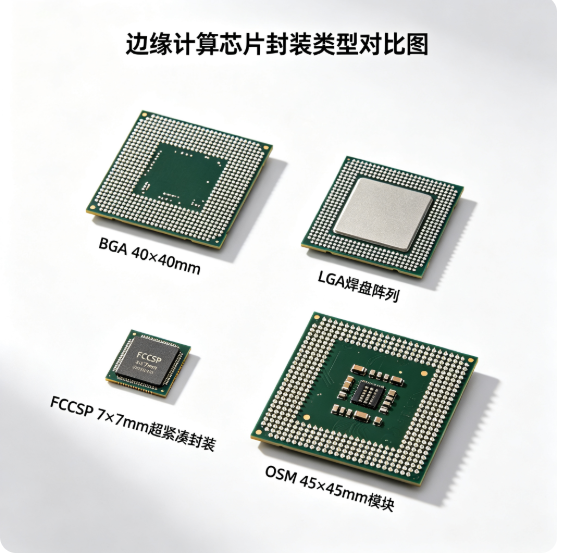

二、封装类型与规格尺寸：从7×7mm到45×45mm的精密尺度

边缘计算芯片的应用场景跨度极大，其封装类型与规格尺寸也因此呈现显著的差异化特征。当前主流封装类型包括：

BGA（Ball Grid Array，球栅阵列封装） ——边缘计算芯片最常见封装形式。球栅阵列通过底面焊球实现与PCB的连接，兼具高I/O密度与优异电气性能。典型案例如AMD EPYC Embedded 2005系列，采用40mm×40mm BGA封装，搭载最高16个x86核心与64MB共享L3缓存，热设计功耗（TDP）覆盖45W至75W，专为紧凑型、功率受限的网络、存储与工业系统设计。该封装面积仅为同类竞品的约2.4分之一。

LGA（Land Grid Array，平面栅格阵列封装） ——通过底部焊盘阵列实现无引脚连接，兼具高密度、高可靠性与优异散热性，成为高性能芯片的重要封装选择。LGA封装支持高达56Gbps高速信号传输（如PCIe 6.0），阻抗匹配精度达±3%，寄生电感低至0.05nH以下，适配5G射频与AI计算芯片。

FCCSP（Flip Chip Chip Scale Package，倒装芯片级封装） ——广泛应用于对尺寸有极致要求的边缘计算芯片。如TI AM6231系列物联网与网关SoC采用425引脚FCCSP封装；瑞芯微边缘计算处理器提供FCCSP698L（16.1×17.2mm）及BGA1088（23×23mm）等多种封装选项。

超紧凑封装——面向可穿戴与IoT设备的边缘AI芯片则追求极致小型化。BrainChip AKD1500边缘AI协处理器采用7×7mm MFCTFBGA169封装，0.5mm引脚间距，典型功耗仅250mW，却可提供高达800 GOPS的推理性能。

OSM标准模块——开放标准模块（Open Standard Module）正成为边缘计算模块化设计的新趋势。凌华智能OSMMTK510采用45mm×45mm的OSM SizeL模块，662 BGA封装，搭载MediaTek Genio 510处理器，整体功耗低于5W，AI算力达3.2 TOPS。另一款OSM兼容SiP（30×45mm²）则提供了476个接触焊盘，支持几乎全部CPU特性引出。

不同封装类型与尺寸对测试座Socket的设计提出差异化挑战：BGA封装需精密的球栅对位与均匀压力分布；LGA封装对焊盘接触的平面度与清洁度极为敏感；超紧凑封装则对测试探针的间距与定位精度提出微米级要求。

三、核心应用场景：从智能穿戴到航空航天

边缘计算芯片的应用已渗透至几乎所有智能化终端，按环境严苛程度与算力需求可划分为以下层级：

消费级边缘计算——智能手机、智能手表、TWS耳机、AR/VR设备中的AI协处理器与低功耗SoC，典型功耗从毫瓦级到数瓦级。BrainChip AKD1500即瞄准可穿戴设备与IoT传感器，以300mW功耗实现实时边缘AI推理。

工业与物联网边缘计算——工业AI工作站、智能网关、机器人主控、预测性维护系统等。OSMMTK510支持40°C至85°C工作温度范围与10年产品生命周期，专为长期关键任务嵌入式系统设计。

智能驾驶与车载边缘计算——ADAS图像传感器、自动驾驶域控制器、车载摄像头模组等，需在40°C~125°C宽温域下稳定运行。LGA封装芯片在此类场景中优势显著，通过20Grms振动测试（符合MILSTD883H），满足车规级抗冲击需求。

航空航天与极端环境——AMD Versal AI Edge XQRVE2302获得美军标MILPRF38535 Class B认证，23mm×23mm封装内集成双核Arm CortexA72、双核CortexR5F实时处理器、AI引擎与FPGA可编程逻辑，专为卫星在轨AI推理设计，用于图像检测、自主导航、遥测异常检测等场景。

四、边缘计算芯片测试体系：三大维度全面把关

边缘计算芯片的测试需覆盖从晶圆级到成品级的完整生命周期，依据中国电子行业标准SJ/T 120342025《人工智能芯片 边缘侧深度学习芯片测试指标与测试方法》，测试体系可划分为功能测试、性能测试、可靠性测试三大维度。

（一）功能测试

功能测试验证芯片是否按照设计规格正确运行，是芯片测试的基础环节：

指令集与核心功能验证：验证CPU/GPU/NPU各计算单元的基础指令执行正确性

接口协议测试：验证PCIe、USB、SPI、I2C、以太网等接口的通信功能与协议合规性

存储控制器测试：验证DDR5/LPDDR4等内存接口的读写功能与时序

安全功能验证：验证安全启动、内存加密、信任根等硬件安全机制

电源管理测试：验证上电顺序、电压爬升时间（典型要求50μs500μs）、电压过冲与振铃等关键参数

（二）性能测试

性能测试是边缘计算芯片测试的核心，需在标准化条件下量化芯片的算力、能效与信号质量：

AI推理性能：采用标准AI基准测试集（如MLPerf Edge）测量芯片在典型神经网络模型上的推理吞吐量与延迟

算力密度与能效比：测量单位面积算力（TOPS/mm²）与单位功耗算力（TOPS/W），这是边缘计算芯片的核心竞争力指标

内存带宽测试：验证DDR/LPDDR接口的实际读写带宽是否达到设计规格

信号完整性测试：采用时域反射计（TDR）检测阻抗突变，70GHz高速示波器捕捉纳秒级开关损耗。高速信号要求如PCIe Gen5/Gen6，抖动与眼图余量需满足IEEE标准

功耗与热测试：测量芯片在不同工作负载下的实际功耗与结温，验证散热方案的有效性

（三）可靠性测试

边缘计算芯片常部署于无恒温恒湿控制的工业现场、车载或户外环境，可靠性测试尤为关键：

温度环境测试：消费级通常要求25°C~+85°C；工业级要求40°C~+85°C；车规级要求40°C~+125°C。典型测试包括高温运行（如85°C运行24小时）、低温启动、温度循环（如55°C↔150℃）等

HTOL高温寿命测试：125°C/1000小时持续运行，参数漂移＜10%（符合AECQ100）

HAST高加速应力测试：130°C/85%RH/96小时，验证湿气渗透防护能力

机械应力测试：三轴振动（20Grms）+温度循环，检测焊点疲劳

长期可用性验证：边缘计算芯片常需支持7×24小时连续运行及长达10年的现场使用寿命

五、谷易电子边缘计算芯片测试座Socket：精准适配多样封装

传统芯片测试多采用直接焊接或通用夹具的方式，但面对边缘计算芯片多样化封装（BGA、LGA、FCCSP、OSM模块等）与严苛测试条件（高频信号、大电流、宽温域），通用方案已难以满足需求。针对这一行业痛点，谷易电子深耕半导体测试工装领域，推出覆盖边缘计算芯片全流程的测试座Socket解决方案。

核心技术优势：

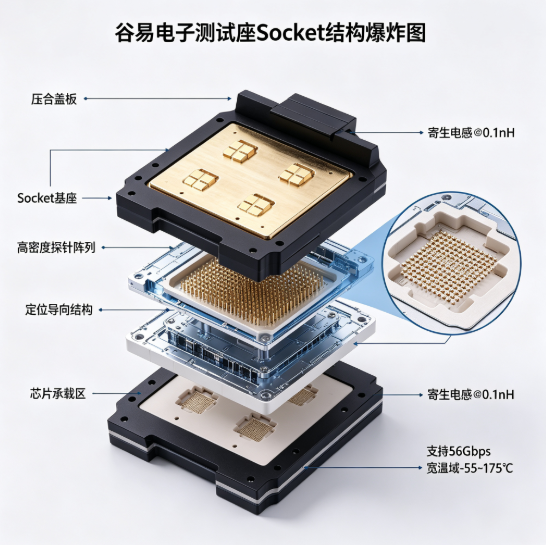

1. 全封装类型兼容。 谷易电子测试座Socket产品线覆盖BGA、PGA、QFN、GCSP、CLCC、QFP、TSOP等主流封装类型。针对边缘计算芯片常见的BGA封装，谷易电子提供BGA450pin等精密测试座方案，精准匹配高速DSP数字处理器等高算力芯片的测试需求。

2. 高频高速信号无损传输。 边缘计算芯片常需验证PCIe Gen5/Gen6等高速接口协议。谷易电子同轴探针芯片测试座寄生电感＜0.1nH，支持56G PAM4高速信号验证。高密度探针阵列设计确保高频信号传输的最小损耗。

3. 宽温域与大电流承载。 针对车规级与工业级边缘计算芯片的严苛测试环境，谷易电子测试座支持从55°C至175°C的宽温域工作范围。同时，针对高算力芯片的大电流测试需求，测试座具备从毫安级低功耗至百安级大电流的承载能力。

4. 高效测试与便捷维护。 边缘AI模块与数字控制器追求小型化、低功耗与宽温稳定，测试需兼顾效率与可靠性。谷易电子采用OPEN TOP快压结构设计，30秒即可完成芯片上下料，大幅提升量产测试效率。探针可更换设计进一步降低维护成本。

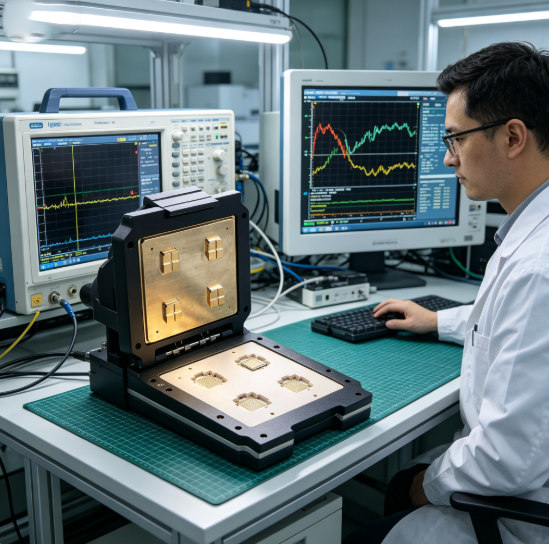

5. 全流程测试覆盖。 谷易电子测试座Socket覆盖芯片研发验证、参数校准、可靠性老化、自动化分选全流程。从研发阶段的工程验证到量产阶段的批量测试，谷易电子为边缘计算芯片的品质把控提供全链路保障。

六、谷易测试座Socket在各场景中的测试实践

边缘AI模块与数字控制器测试： 边缘AI模块追求小型化与低功耗，引脚间距日趋精细。谷易电子采用高密度探针阵列与OPEN TOP快压结构，实现快速装夹与稳定接触，完美匹配边缘AI模块的批量测试需求。

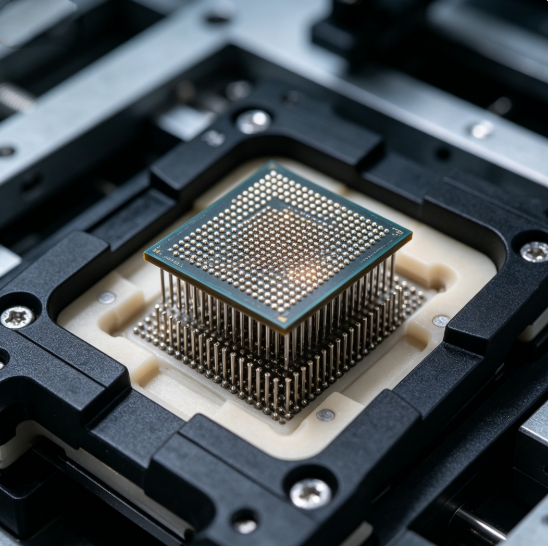

BGA封装边缘计算芯片测试： 以BGA450pin高速DSP数字处理器为例，该芯片支持≥28GHz超高频率运行，额定功耗8W。谷易电子BGA测试座通过精密球栅对位与均匀压力分布设计，确保每一焊球的可靠电气接触，满足高频、高功耗芯片的测试要求。

LGA封装高性能芯片测试： LGA芯片对焊盘接触的平面度与清洁度要求极高。谷易电子LGA芯片测试座通过高精度定位与弹性接触机制，确保每个焊盘获得均匀的接触压力，支持56Gbps高速信号传输验证。

车规级芯片可靠性测试： 针对需通过AECQ100认证的车规边缘计算芯片，谷易电子提供多应力老化测试座方案，同步施加电负载与温度循环，模拟汽车电子冷启动等真实工况。

边缘计算芯片正以多元化的封装形态、差异化的规格尺寸与不断拓展的应用场景，重塑从终端到云端的算力格局。从7×7mm的超紧凑AI协处理器到45×45mm的高性能OSM模块，从消费电子到航空航天，每一颗边缘计算芯片的量产交付都离不开精准、高效、可靠的测试验证。谷易电子边缘计算芯片测试座Socket，凭借全封装兼容、高频高速信号无损传输、宽温域大电流承载与全流程测试覆盖等核心优势，正为边缘计算芯片的研发验证与量产测试提供坚实的硬件支撑，助力边缘智能产业迈向更高品质与更高效率。
