数据存储的基石

在数字化浪潮席卷全球的今天，Flash芯片（闪存芯片）已成为电子设备数据存储的核心载体。从智能手机中的嵌入式存储到服务器SSD的大容量阵列，从汽车电子的固件存储到工业控制板卡的代码载体，Flash芯片凭借其非易失性、高读写速度与不断攀升的存储密度，支撑着现代信息社会的每一次数据读写。然而，Flash芯片的制造工艺复杂、存储单元密集，其失效模式涵盖存储单元物理缺陷、电荷泄漏、擦写疲劳、耦合串扰等多种类型。如何在晶圆级、成品级以及应用验证全流程中高效、精准地筛查出不良品，已成为存储芯片测试领域的核心课题。本文将系统解析Flash芯片的封装类型与规格尺寸、核心应用场景、测试体系与老化条件要求，并结合谷易电子Flash芯片测试座/老化座Socket的实践应用，为行业提供一套完整的测试技术参考。

一、Flash芯片概览：NOR与NAND的双轨并行

Flash芯片是一种电可擦除、可编程的非易失性存储器，兼具ROM的非易失性与RAM的可读写性，主要分为NOR Flash与NAND Flash两大子类。

NOR Flash采用随机存取架构，随机读取速度快、擦除速度慢、容量较小（从KB到数百MB），常用于存储启动代码、固件等需要快速随机读取的场景。其寄生参数较小的特性，使其适合中高频应用场景，兼顾性能与成本效益。

NAND Flash采用顺序存取架构，顺序读写速度快、容量大（从GB到TB级别）、成本低，是SSD、U盘、手机存储卡等大容量数据存储的核心器件。

两大类Flash芯片在封装形式、应用场景及测试需求上存在显著差异，测试方案需根据具体芯片类型与封装形态进行精准适配。

二、封装类型与规格尺寸：从TSOP到BGA的精密演进

Flash芯片的封装形式直接决定了存储密度、信号完整性、散热性能及应用场景适配性。当前主流封装类型主要包括以下几种：

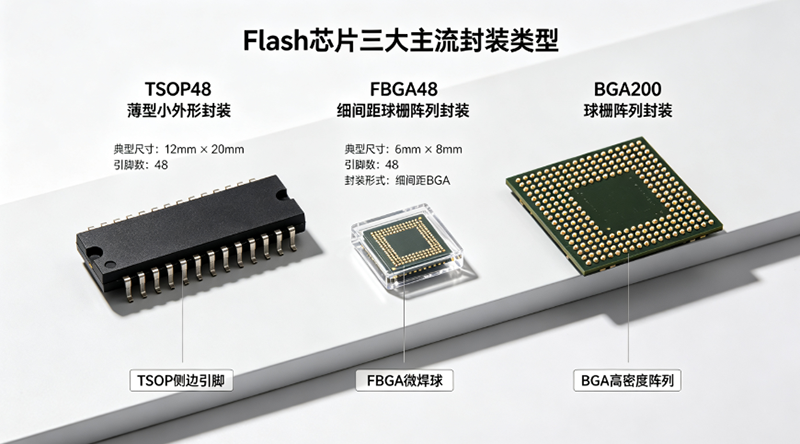

TSOP48（薄型小外形封装） ——通过芯片周围引脚实现信号传输，采用SMT技术可直接贴装于PCB表面，具备封装工艺成熟、成本低廉、可靠性高、兼容性强等优势，是目前应用最广泛的Flash封装形式之一。典型规格如48TSOP I（12×20mm）、56TSOP（14×20mm）等。TSOP48封装主要适配中低端NOR Flash和NAND Flash，覆盖嵌入式系统、工业控制板卡、行车记录仪等场景。

FBGA48（细间距球栅阵列封装） ——BGA封装的轻量化版本，引脚间距更精细（典型0.8mm）、体积更小巧，兼顾了信号完整性与封装紧凑性，且组装良率高于传统密引脚封装。典型规格如VFBGA63（8.5×15mm，0.8mm pitch）、FBGA060等。FBGA48封装广泛应用于中小容量NOR Flash和NAND Flash，适配智能手机、平板电脑、智能穿戴设备、车载电子等便携式及嵌入式场景。

BGA200（球栅阵列封装） ——采用底部锡球阵列作为引脚，具备引脚密度高、信号传输路径短、散热性能优异等特点，能有效降低寄生参数，适配高频高速信号传输需求。BGA200封装主要应用于大容量NAND Flash芯片，如服务器SSD、数据中心存储阵列、高端消费电子嵌入式存储等场景，容量通常达数百GB至数TB级别。

其他封装类型——Flash芯片还广泛采用QFN、WSON（如SPI SLC NAND Flash采用8×6mm WSON封装）、BGA63（适配尺寸10.5×13.5mm或9×11mm，间距0.8mm）、BGA107（0.8mm间距）、BGA152/132/136/88pin（兼容14×18/12×18/14×16.5mm尺寸）等多种封装形态。

三、核心应用场景：从消费电子到工业与汽车

Flash芯片的应用已渗透至几乎所有电子设备，按应用层级与性能要求可划分为以下领域：

消费电子——智能手机、智能电视、平板电脑、计算机、可穿戴设备等。NOR Flash常用于存储启动代码与固件，NAND Flash则承担大容量数据存储。FBGA48封装Flash芯片在智能手表的本地数据缓存、车载导航系统的固件存储等场景中广泛应用。

数据中心与企业级存储——服务器SSD、数据中心存储阵列等大容量存储场景，BGA200封装NAND Flash芯片通过高密度引脚实现多通道数据传输，满足对存储带宽和响应速度的严苛要求。

汽车电子——ADAS（高级驾驶辅助系统）、车窗控制、仪表盘、车载信息娱乐系统等。Flash芯片需满足车规级温度范围（40℃~+85℃甚至更高）与长期可靠性要求。

工业控制与物联网——智能电表、机械控制、工业控制板卡、安防监控、物联网设备等。TSOP48封装Flash芯片常作为嵌入式设备的启动代码存储载体，凭借工业级温度适配能力在工控、安防等场景中占据重要地位。

通信设备——5G基站、路由器、通信模块等。

四、Flash芯片测试体系：五大维度全面把关

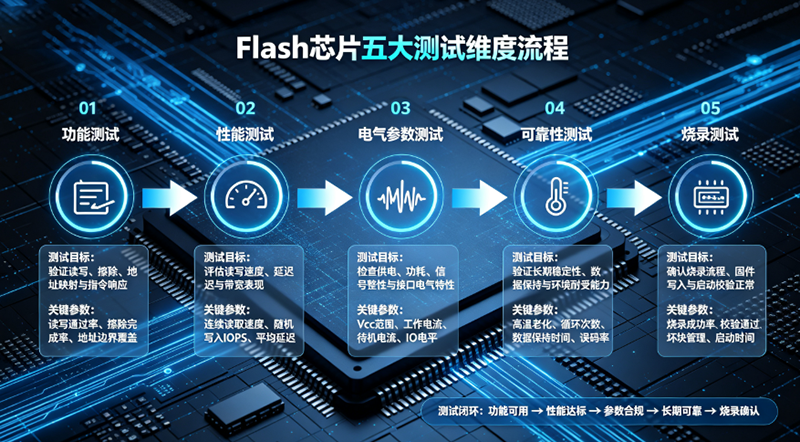

Flash芯片测试贯穿晶圆制造、封装、成品到应用验证全流程，核心目标是筛选不良品、保障性能与可靠性。测试体系可划分为功能测试、性能测试、电气参数测试、可靠性测试、烧录测试五大核心类型。

（一）功能测试

功能测试是验证Flash芯片读写、擦除等基础操作准确性的首要环节，用于筛选芯片制造缺陷。主要测试方法包括：

March测试算法：检测地址译码器故障、存储单元固定型故障。

Checkerboard测试（棋盘码） ：通过交替的0/1图案排查相邻单元串扰故障。

数据保持能力验证：写入已知数据并读取核对，确认芯片能够正确存储和检索数据。

针对BGA200等高引脚密度封装，需额外增加多通道同步读写测试，确保并行传输时的功能稳定性。

（二）性能测试

性能测试用于量化Flash芯片的读写速度与数据吞吐量：

读写速度测试：测量芯片的读取速度、写入速度和擦除速度，评估响应时间。

数据吞吐量测试：评估芯片在大数据量传输场景下的带宽表现。

随机/顺序访问性能：分别测试随机访问与顺序访问场景下的性能表现。

（三）电气参数测试

电气参数测试验证芯片在额定电压与电流条件下的工作状态：

工作电压范围测试：验证芯片在额定电压（如2.7V~3.6V）范围内的正常工作。

电流参数测试：包括编程电流、读取电流、待机电流等。

时序参数测试：验证芯片读写操作的时序是否满足规格要求。

（四）可靠性测试（含老化测试）

可靠性测试是Flash芯片测试中最为关键且复杂的维度。Flash芯片作为一种非易失性存储器，需保证在断电后数据长期保持的可靠性。主要测试项目包括：

高温老化寿命测试（HTOL） ——将芯片置于高温环境（典型125℃）并施加偏压，持续运行1000小时，验证芯片在高温工作条件下的长期可靠性。对于车规级芯片，Grade 1要求125℃/1000小时（等效约10年@125℃活化能0.7eV），Grade 0要求150℃/1000小时。

高温贮存测试（HTS） ——芯片先在125℃的高温箱中烘烤24小时，再进入温湿箱（60℃/60%RH）吸收水分，随后进行回流焊测试，检查芯片是否有脱层等物理损伤。

温度循环测试 ——在55℃至150℃范围内进行多次温度循环，验证芯片在温度剧烈变化下的结构可靠性。

温湿度偏压高加速应力测试（BHAST） ——在高温高湿（如130℃/85%RH）条件下施加偏压，加速验证芯片的防潮与抗腐蚀能力。

耐久性测试（擦写次数测试） ——验证Flash芯片在反复编程/擦除（P/E）循环后的性能退化情况。NOR Flash典型规格为10万次P/E循环。

数据保持测试（Data Retention Test） ——通过加速老化方式验证数据保持能力。在写入数据后，将芯片置于高于正常温度的环境下施加加速应力。NAND Flash通常要求数据保持至少10年。

静电放电（ESD）测试 ——包括人体模型（HBM）与带电器件模型（CDM）测试。

（五）烧录测试

烧录测试验证Flash芯片在编程过程中的稳定性与正确性，确保芯片能够被正确写入目标数据，是量产环节的重要步骤。

五、谷易电子Flash芯片测试座/老化座Socket：全流程测试的硬件保障

在Flash芯片的完整测试体系中，从功能测试到老化测试再到烧录测试，每一个环节都离不开测试座（Test Socket）与老化座（Burnin Socket） 这一关键硬件——它承担着芯片与测试系统之间信号互联的“最后一公里”。

谷易电子深耕芯片测试工装领域近20年，针对BGA、QFN、GCSP、CLCC、QFP、TSOP等主流封装类型，推出覆盖Flash芯片全流程的测试座、老化座、烧录座解决方案。

核心技术优势：

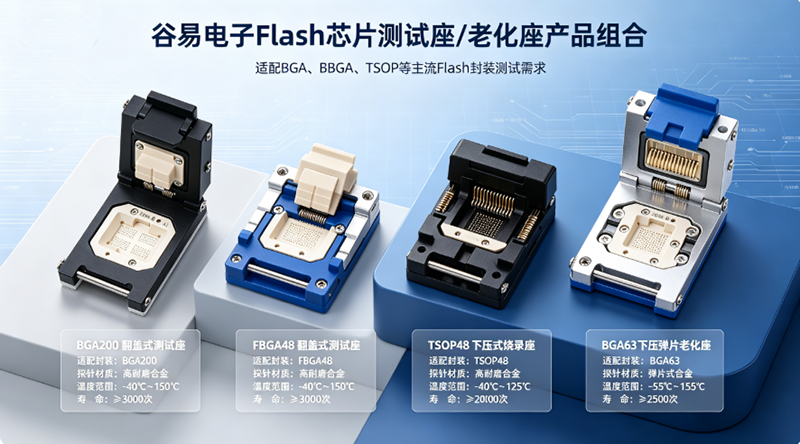

1. 全封装类型覆盖，精准适配Flash芯片多元封装。 谷易电子测试座产品线全面覆盖Flash芯片主流封装。针对BGA200封装，谷易推出翻盖式测试座与宽温域老化座方案，支持高频高速信号传输测试；针对FBGA48封装，提供翻盖式测试座与烧录座一体化方案；针对TSOP48封装，推出下压式烧录座与通用测试座方案。此外，谷易电子还提供BGA63下压弹片老化座（适配10.5×13.5mm/9×11mm尺寸，间距0.8mm）、BGA107下压弹片老化座（0.8mm间距）、BGA152/132/136/88pin老化测试座（兼容14×18/12×18/14×16.5mm尺寸，同一测试座更换限位框即可测试不同尺寸IC）等丰富产品线。

2. 高精度探针设计，保障信号传输稳定性。 谷易电子测试座通过高精度探针设计，确保测试过程中引脚接触可靠，为功能测试提供稳定信号传输通道。其全镀硬金铍铜探针支持有球/无球BGA芯片精准接触，缩短信号路径至≤10mm。

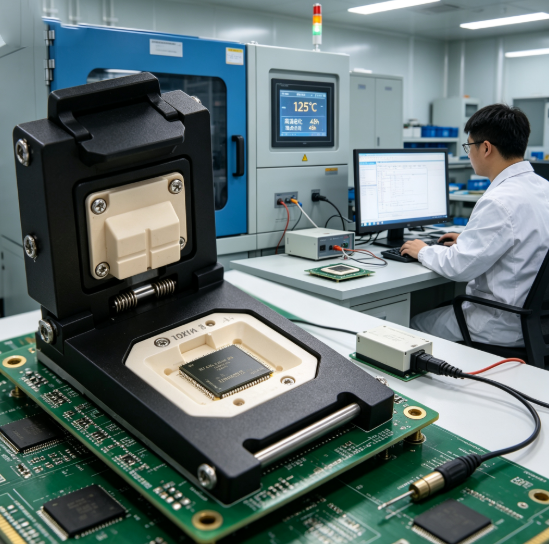

3. 宽温域适配，满足Flash芯片老化测试需求。 老化测试多在高温环境（125℃以上，持续72小时甚至1000小时）进行，材料和结构必须耐受热胀冷缩。谷易电子老化座针对不同封装特性优化结构设计，确保可靠性测试过程中环境应力均匀施加。谷易电子BGA63下压弹片老化座专为Flash行业研发，下压结构节省测试环境空间，适合大批量老化测试。其宽温域老化座方案支持45℃~+125℃甚至更宽的温度范围。

4. 模块化与兼容性设计，降低测试成本。 谷易电子采用模块化设计，通过更换不同尺寸的限位框即可测试不同尺寸的IC芯片。例如BGA152/132/136/88pin老化测试座，仅需更换限位框即可兼容14×18/12×18/14×16.5mm等多种尺寸。这种设计大大提高了测试座的重复利用率，降低了客户的测试成本。

5. 全流程测试覆盖。 谷易电子测试座覆盖Flash芯片研发验证、FT测试（成品测试）、老化测试、烧录测试全流程。其翻盖式、下压式等多样化的开合结构设计，适配不同测试场景的装夹效率需求。

六、谷易电子测试座/老化座在各Flash芯片测试场景中的实践

BGA200封装大容量NAND Flash测试： 服务器SSD与数据中心存储阵列中的大容量NAND Flash芯片，需在高温老化条件下验证其长期可靠性。谷易电子BGA200翻盖式测试座与宽温域老化座方案，通过高精度探针确保高频信号传输的完整性，配合宽温域耐受材料，满足HTOL（125℃/1000小时）等严苛老化测试要求。

FBGA48封装中小容量Flash测试： 智能手机、车载电子等场景中的FBGA48封装Flash芯片，对测试精度与效率有较高要求。谷易电子翻盖式测试座与烧录座一体化方案，实现测试与烧录的无缝衔接，提升量产效率。

TSOP48封装通用型Flash测试： 工业控制板卡、嵌入式系统等场景中的TSOP48封装Flash芯片，对测试成本较为敏感。谷易电子下压式烧录座与通用测试座方案，以成熟稳定的结构和低成本优势，满足大批量量产测试需求。

BGA63/BGA107/BGA152等多样封装测试： 针对Flash行业多样化的BGA封装需求，谷易电子提供BGA63下压弹片老化座、BGA107下压弹片老化座、BGA152/132/136/88pin老化测试座等丰富产品，适配从中小容量到中大容量Flash芯片的测试与老化需求。

Flash芯片正以多元化的封装形态、不断攀升的存储密度与持续拓展的应用场景，支撑着从消费电子到数据中心、从工业控制到汽车电子的数据存储需求。从TSOP48的成熟通用到BGA200的高端大容量，从NOR Flash的快速随机读取到NAND Flash的大容量顺序存储，每一颗Flash芯片的量产交付都离不开覆盖功能测试、性能测试、电气参数测试、可靠性测试（含老化测试）、烧录测试五大维度的完整测试验证。而这一切测试的有效执行，都离不开高精度、宽温域、高可靠性的测试座与老化座硬件支撑。谷易电子Flash芯片测试座/老化座Socket，凭借全封装覆盖、高精度探针、宽温域适配、模块化兼容与全流程覆盖等核心优势，为Flash芯片从研发验证到量产交付提供了坚实的硬件保障，助力存储芯片产业迈向更高品质与更高效率。
