当AI大模型跑进手机，内存先扛不住了

手机端侧AI不是新鲜事，但真正让内存厂商坐不住的，是Llama3.18B这种级别的模型开始在手机上跑起来。根据三星在Hot Chips 2026上公布的验证数据，搭载LPDDR5XPIM的边缘AI加速器SoC，推理耗时从12.3秒压缩到5.4秒，输出吞吐从27.0 token/s飙升至81.3 token/s。

这意味着什么？意味着内存颗粒不再只是“存数据”的仓库，而是AI推理的“主战场”。LPDDR5X作为当前旗舰手机的内存主力，其测试验证的严苛程度，已经远远超出了传统内存测试的范畴。

一、LPDDR5X的AI进化：速度更快、功耗更低、封装更薄

LPDDR5X是LPDDR5的升级版本，两者的关系就像高铁和动车——看着差不多，跑起来完全是两码事。

LPDDR5X的单通道带宽从LPDDR5的6400Mbps提升至8533Mbps，电压从1.1V优化到1.05V，功耗再降10%。而最新的1γ制程版本，数据传输速率更是突破了10.7Gbps（准确值为10667MT/s），功耗较前代1β产品降低20%。

在封装厚度上，美光的1γ LPDDR5X DRAM模块厚度仅为0.61mm，较1β产品降低了14%，比竞争对手的产品薄6%。三星的LPDDR5X同样是业界最薄的12nm级DRAM，厚度做到0.65mm。

更薄、更快、更省电——这三个看似矛盾的方向，在LPDDR5X上同时实现了。而这种“既要又要”的极致追求，也意味着测试环节的难度成倍增加。

二、封装类型与规格尺寸：BGA家族的三驾马车

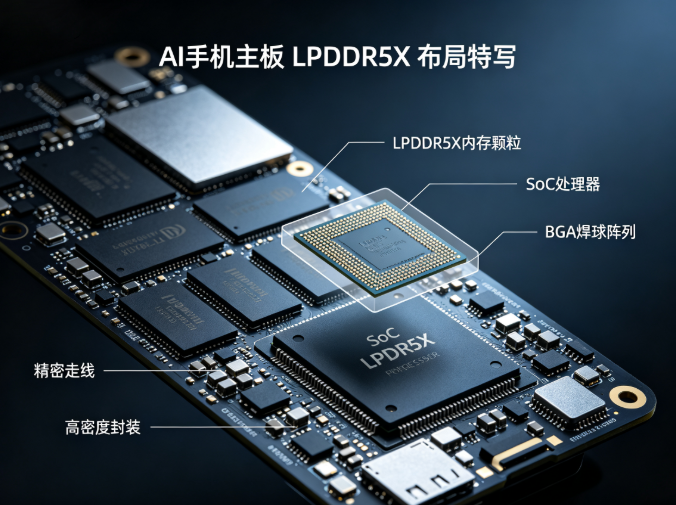

AI手机LPDDR5X芯片普遍采用BGA（球栅阵列）封装。BGA封装的优势在于高集成度、小尺寸和低寄生参数，非常适合移动设备对空间和信号质量的苛刻要求。

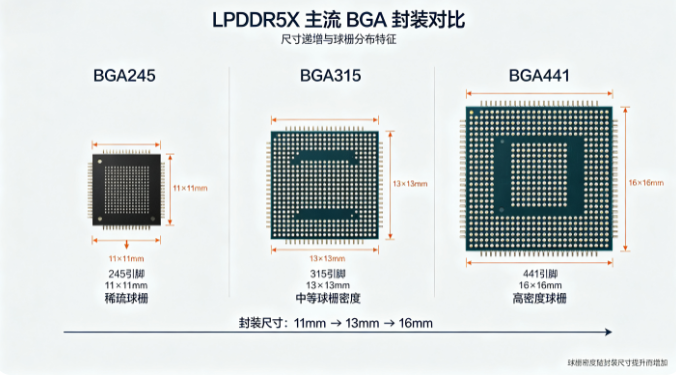

目前市面上主流的LPDDR5/5X BGA封装主要有三大规格：

BGA245封装：引脚数245，尺寸约11mm×11mm。LPDDR5X版本单通道带宽8533Mbps，电压1.05V。主要适配中端智能手机、入门级平板电脑和智能穿戴设备。

BGA315封装：引脚数315，尺寸约13mm×13mm。LPDDR5X版本支持双通道设计，总带宽达17066Mbps，容量可扩展至64GB128GB，新增“能效优化引脚”，可根据负载自动切换速率模式。这是目前高端旗舰手机的主流配置，iPhone Pro系列、华为Mate系列均在此列。

BGA441封装：引脚数441，尺寸约16mm×16mm。LPDDR5X版本支持四通道设计，总带宽突破25600Mbps，容量可达128GB256GB。信号引脚采用差分对设计，抗干扰能力强，适配超高频传输，主要用于AI旗舰机型、折叠屏手机等对性能要求极端苛刻的场景。

三种封装对应三个性能层级，也对应三套完全不同的测试难度。尤其是BGA441，441个球栅引脚在16×16mm的方寸之间排布，引脚间距往往在0.5mm甚至更小。要在这种密度下实现可靠的信号接触和测试，对测试座的设计制造提出了极高要求。

三、AI场景下的测试挑战：速率越高，问题越多

LPDDR5X跑在10.7Gbps时，信号完整性问题会变得极其敏感。业内早有共识：很多LPDDR5X IP在规格书上标注支持8533Mbps甚至9600Mbps，但在实际系统中，因信道损耗、封装寄生、温度漂移等问题，往往只能降频到6400Mbps或更低。

具体来说，LPDDR5X的测试挑战主要集中在以下几个维度：

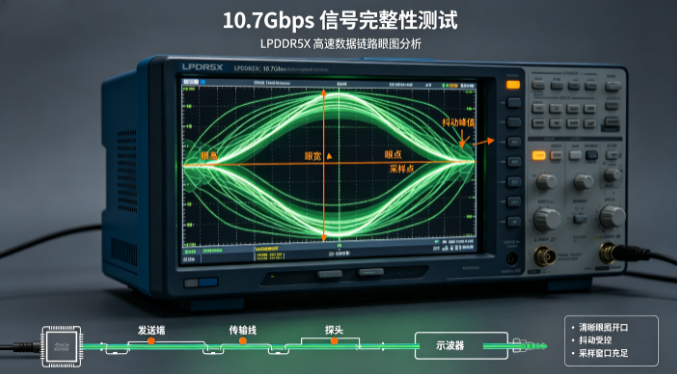

信号完整性（SI） ：LPDDR5X的高信号速率和降低的电压裕量，对信号完整性构成了严重挑战。PCB走线损耗、过孔耦合、连接器反射等因素，都会让高速信号面目全非。传统码型发生器和普通示波器已经难以覆盖全部测试场景。

时序精度：10.7Gbps的数据传输速率意味着每个比特的窗口只有不到100皮秒。任何微小的时序偏移——无论是来自芯片本身还是来自测试座的接触寄生——都可能导致数据采样错误。

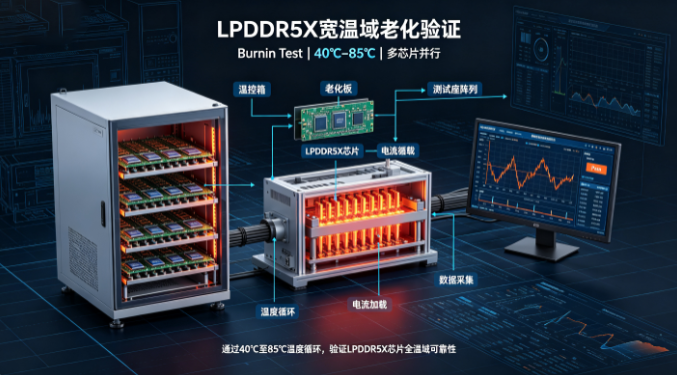

宽温域适应性：手机的使用场景从零下几十度的户外到车内高温暴晒，温差跨度极大。LPDDR5X需要覆盖40℃至85℃的测试区间，包含低温冷启动、高温满载老化、高低温循环三大项目。

功耗与热管理：高速运行带来的发热问题日益突出。LPDDR5X虽然功耗较前代有所降低，但在AI高负载场景下长时间运行，热量积累仍然不可忽视。测试需要验证满载功耗与静态漏电流是否达标。

误码率：AI数据传输的误码率要求低于10⁻¹²。这个量级的要求意味着，测试座本身的接触电阻波动、信号反射等任何微小瑕疵，都可能成为误码的源头。

四、LPDDR5X芯片的核心测试条件

AI手机LPDDR5X芯片的测试，严格遵循JEDEC JESD2095C标准，主要围绕三大维度展开：

功能测试：验证芯片逻辑正确性、读写功能及协议兼容性。重点测试时序参数校准，确保信号时序符合JEDEC规范。

性能测试：聚焦带宽、频率及功耗表现。在不同负载下监测数据传输速率，验证高频下的协议兼容性，支持8533MHz速率甚至10.7Gbps速率的信号完整性测试。要求满速运行下带宽衰减控制在5%以内。

可靠性测试：针对长负载场景，开展高温工作老化（HTOL）、温度循环测试（TCT）等。强化宽温域测试与振动测试，模拟手机在实际使用中的各种极端工况。

在具体操作层面，LPDDR5X的测试通常采用ATE机台运行测试程序，对芯片的指定地址空间连续写入特定数据并读取验证。测试座作为ATE机台与芯片之间的接口，其性能直接决定了测试数据的准确性和测试效率。

五、谷易电子AI手机LPDDR5X芯片测试座socket的应用解析

面对LPDDR5X在10.7Gbps高频下的严苛测试要求，测试座早已不是“一个简单的连接件”那么简单。一个设计精良的测试座，融合了对芯片特性、测试流程与可靠性的深度理解。

谷易电子在存储芯片测试领域深耕多年，针对LPDDR5/5X的高频、宽温域需求，推出了完整的测试座解决方案。

全BGA封装覆盖：谷易电子的产品覆盖BGA245、BGA315、BGA441等LPDDR5/5X主流封装规格。无论是中端机型的BGA245还是旗舰机型的BGA441，都能提供精准匹配的测试座方案。

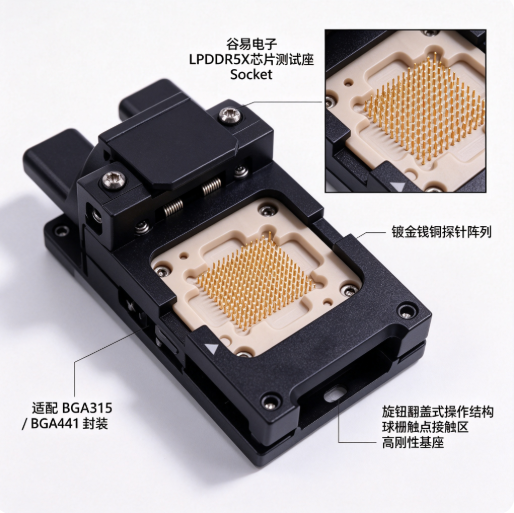

高精度探针阵列：谷易电子采用镀金铍铜探针阵列，适配0.5mm超细间距BGA封装。探针阵列的压力均匀性偏差控制在5%以内，确保每个球栅引脚都能获得稳定、一致的接触压力。

高频信号完整性保障：谷易电子的测试座支持8533MHz速率的信号传输，其低阻抗连接设计将接触电阻控制在极低水平。对于10.7Gbps的LPDDR5X测试，低寄生参数设计是保证信号完整性的关键。

多种操作结构适配：谷易电子推出高精度旋钮翻盖式测试座与车规级双扣式测试座两大方案。前者适合高端消费电子芯片的研发验证测试；后者通过双重锁扣固定，可在102000Hz振动环境中控制引脚脱落率≤0.1%，适配车规级及高可靠性测试需求。

量产效率提升：谷易电子的LPDDR5X测试座采用四工位紧凑布局（尺寸仅120mm×80mm），较传统双工位测试效率提升100%。同时通过“探针基板”低阻连接（接触电阻≤18mΩ），确保大电流、高频信号下的测试稳定性。

宽温域适配：针对LPDDR5X在40℃至85℃的宽温测试需求，谷易电子的测试座材料和结构设计充分考虑了热膨胀系数匹配，确保在高低温循环中接触可靠性不受影响。

AI手机对内存带宽的需求远未到顶。从LPDDR5到LPDDR5X再到LPDDR5T，速率从6400Mbps到8533Mbps再到9.6Gbps，每一代都在刷新上限。而每一次速率的跃升，都对测试座的高频特性、接触可靠性、宽温适应性提出更高要求。谷易电子在LPDDR5/5X测试座领域的持续深耕，为国产AI手机内存芯片从研发验证到量产交付，提供了可靠的技术底座。
