手机连WiFi、耳机连蓝牙、智能家居跑ZigBee、远距离传感器走LoRa、汽车雷达探测盲区——这些场景背后，都离不开同一类核心器件：射频无线收发芯片。它负责把数字信号“翻译”成电磁波发射出去，再把接收到的微弱电磁波“还原”成数字信号。

这颗芯片的测试难度，随着频段的攀升和封装尺寸的缩小，正在成倍增加。一颗工作在2.4GHz的WiFi芯片，测试座上一个微小的寄生电容就可能让信号眼图完全闭合；一颗工作在76GHz的雷达芯片，测试座的插入损耗每增加0.5dB，回波损耗的测试数据就失去了参考价值。射频芯片的测试，本质上是一场与寄生参数和信号完整性的“贴身博弈”。

一、QFN56封装射频芯片：小封装承载大生态

QFN56是射频无线收发芯片中应用最广泛的封装形式之一，典型尺寸为7mm×7mm或8mm×8mm，引脚间距0.4mm至0.5mm。这个封装尺寸在射频芯片领域属于“黄金规格”——足够紧凑，能够塞进手机、智能手表、无线耳机等空间受限的设备；同时又留出了56个引脚，足以承载射频收发链路、基带处理、电源管理和多种外设接口的完整功能。

以TI的CC2538系列为例，这款QFN56（8×8mm）封装芯片集成了ARM CortexM3处理器和2.4GHz IEEE 802.15.4射频收发器，接收灵敏度达97dBm，支持ZigBee和6LoWPAN协议栈。再看WiFi领域，ESP32系列的部分型号同样采用QFN56（7×7mm）封装，支持802.11b/g/n协议，接收灵敏度98.4dBm，发射功率21dBm，覆盖2.412GHz至2.484GHz频段。

QFN56封装的核心特点：底部裸露焊盘（EP）是QFN封装区别于传统QFP的关键设计。这个裸露在底部的金属焊盘直接与PCB的接地层焊接，既充当电气接地，又是主要的散热通道。对于射频芯片而言，裸露焊盘还承担着另一项关键任务——为射频信号提供稳定的参考地平面，降低信号回路的寄生电感。但这也给测试带来了挑战：测试座需要在确保56个引脚精确接触的同时，对底部裸露焊盘施加均匀的接触压力，否则射频信号的参考地不稳定，S参数测试结果就会出现“漂移”。

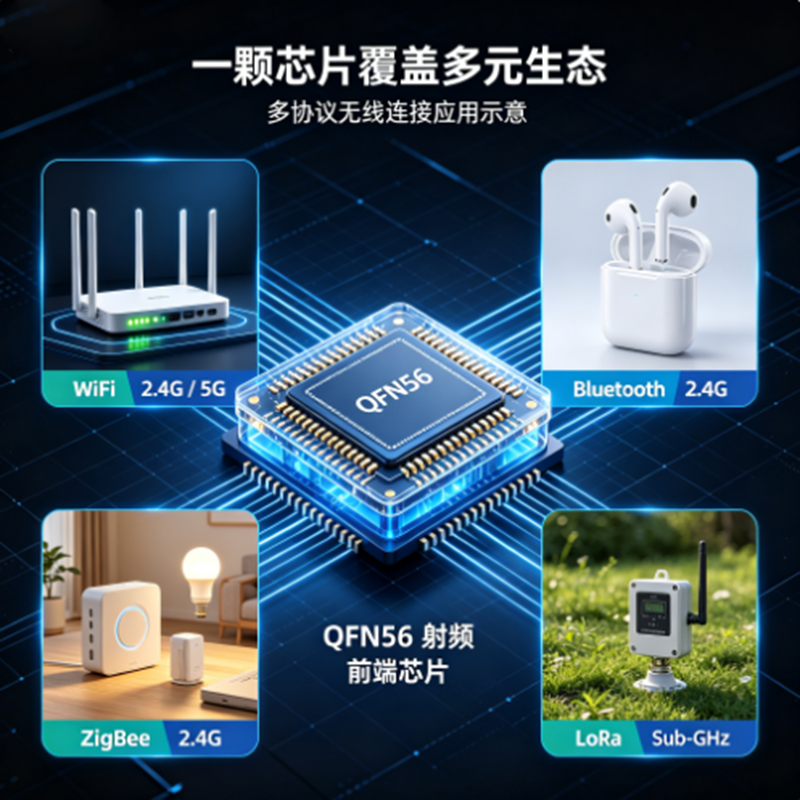

QFN56封装覆盖的应用场景：

WiFi与蓝牙：这是QFN56射频芯片最大的应用市场。从手机、平板到智能音箱，WiFi/BT二合一芯片普遍采用QFN56封装。测试重点在于2.4GHz频段的发射功率、接收灵敏度和EVM（误差矢量幅度）。

ZigBee与Thread：智能家居和工业物联网的核心协议。ZigBee芯片对接收灵敏度和邻道抑制比的要求极为苛刻，CC2538的邻道抑制比达到44dB。测试时需要精确评估芯片在拥挤的2.4GHz频段中的抗干扰能力。

ISM频段应用：工业、科学和医疗频段的无线通信模块，包括遥控器、无线传感器等。这类应用对功耗极为敏感，测试时需要重点关注睡眠模式电流和唤醒时间。

LoRa：远距离低功耗通信的代表。LoRa芯片通常工作在SubGHz频段（如433MHz、868MHz、915MHz），对测试座的频率适配范围提出了更宽的要求。

二、FCBGA180封装：雷达芯片的“高密度”测试挑战

当应用场景从消费级的WiFi/蓝牙转向汽车雷达时，封装形态发生了根本性的变化。

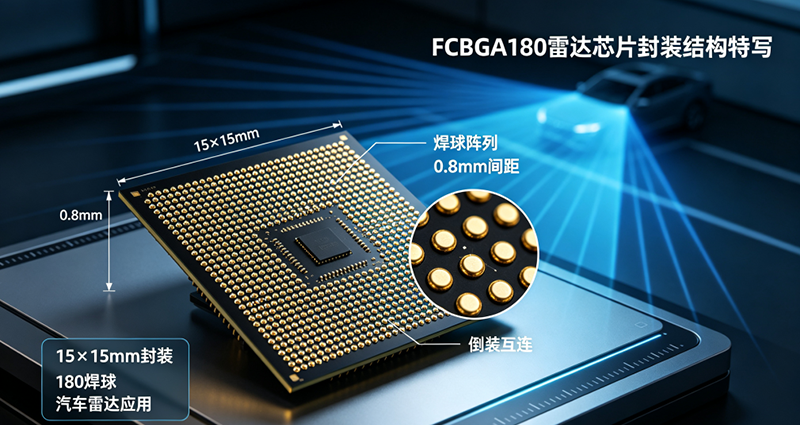

FCBGA180封装，典型规格为15mm×15mm，引脚间距0.8mm，180个焊球采用倒装芯片（FlipChip）工艺。倒装芯片意味着芯片的有源面朝下，通过焊球直接与基板连接，省去了引线键合环节，寄生电感大幅降低，信号路径更短，非常适合76GHz至81GHz毫米波频段的工作需求。

以TI的AWR1843AOP为例，这款FCBGA180封装的雷达芯片工作在76GHz至81GHz频段，集成了4个接收通道和3个发射通道，TX EIRP达16dBm，RX噪声系数仅10dB。芯片内部集成了DSP子系统、BIST处理器、Arm CortexR4F微控制器和硬件加速器，单芯片即可完成FMCW雷达信号的发射、接收和完整信号处理。

FCBGA180封装给测试带来的特殊挑战在于高密度焊球阵列下的射频信号完整性。180个焊球在15mm×15mm的区域内以0.8mm间距排列，其中包含多路射频差分信号、高速ADC接口和电源引脚。射频差分信号对之间的隔离度、每条信号路径的插入损耗和回波损耗，都需要在测试过程中精确表征。与此同时，0.8mm间距下的探针串扰问题也会在76GHz频段被显著放大——相邻探针之间哪怕只有很小的寄生电容，都可能导致射频通道之间的隔离度指标不达标。

三、射频RF无线收发芯片的测试条件要求

射频芯片的测试与传统数字芯片有本质区别。数字芯片关心“0和1对不对”，射频芯片关心“信号有多干净”。GB/T 449242024《半导体集成电路 射频发射器/接收器测试方法》对射频收发器的电特性测试方法做出了系统规定，适用于具有接收功能、发射功能或收发一体功能的一次变频射频发射器/接收器。

3.1 单pin电流与功耗

射频芯片每个引脚的电流承载能力直接关系到供电质量和功耗预算。QFN56射频芯片的单pin电流通常在300mA至1A之间，FCBGA180雷达芯片的功耗则更高，单pin电流需求也相应提升。测试时需要验证额定电流下的电压跌落、峰值电流冲击下的稳定性，以及多电源引脚之间的电流分配均匀性。

3.2 频率区间与阻抗匹配

射频芯片的测试频率必须覆盖芯片的全部工作频段。QFN56封装的WiFi芯片需覆盖2.4GHz和5GHz双频段，LoRa芯片需覆盖SubGHz频段，FCBGA180雷达芯片则需覆盖76GHz至81GHz。测试座的频率适配范围必须与芯片工作频段匹配——频率范围过窄，高频端信号衰减严重；频率范围过宽但精度不足，低频端测试数据又缺乏可靠性。

阻抗匹配是射频测试中最核心的指标之一。射频系统的标准阻抗为50Ω，测试座必须在整个工作频段内维持50Ω的恒定阻抗。测试座内部任何阻抗不连续点——探针与焊盘的接触界面、探针与基板的连接处——都会产生信号反射，表现为回波损耗恶化。

3.3 插入损耗与回波损耗

插入损耗衡量的是信号通过测试座后的功率损失。对于76GHz至81GHz的雷达芯片测试，插入损耗每增加0.5dB，都可能让接收灵敏度测试结果偏差数dB。行业研究表明，优质的射频测试方案要求射频通道插入损耗小于0.6dB，驻波比典型值约为1.15。

回波损耗反映的是因阻抗不匹配而反射回信号源的功率。回波损耗越大（dB值越高），说明阻抗匹配越好。在50Ω系统中，回波损耗优于20dB意味着反射功率不到入射功率的1%。

3.4 驻波比（VSWR）

电压驻波比是衡量射频传输系统匹配质量的核心指标。理想的50Ω匹配系统VSWR为1.0，实际工程中VSWR低于1.5即可认为匹配良好。射频芯片测试座的VSWR指标直接影响S参数测试的精度——VSWR偏高意味着测试座本身引入了额外的反射，测试数据反映的是“芯片+测试座”的复合特性，而非芯片本身的真实性能。

3.5 温度与可靠性

射频芯片的工作温度范围因应用场景而异。消费级WiFi/蓝牙芯片通常要求40℃至85℃，工业级和车规级雷达芯片则需要覆盖40℃至125℃甚至更宽的范围。温度变化会直接影响射频芯片的增益、噪声系数和频率稳定性。测试需要在多个温度节点采集射频参数，评估温度漂移对性能的影响。

四、谷易电子射频RF无线收发芯片测试座的应用解析

射频芯片的测试座，和普通数字芯片测试座有着本质区别。普通测试座追求“接触可靠”，射频测试座还要追求“信号保真”——从探针材料到座体结构，每一个细节都会影响高频信号的传输质量。

谷易电子在射频芯片测试连接领域有着多年的技术积累，其射频测试座产品线针对QFN56和FCBGA180等主流封装，提供了针对性的解决方案。

全封装覆盖：谷易电子的射频测试座产品覆盖QFN56pin、BGA169pin、LGA122pin等多种封装规格。其中QFN56pin测试座支持300mA至1A的测试电流，频率覆盖1GHz至10GHz区间，工作温度范围达到55℃至+175℃。对于FCBGA180封装的雷达芯片，谷易电子的BGA系列测试座支持0.8mm间距的精细适配，高频性能可满足雷达芯片的射频参数验证需求。

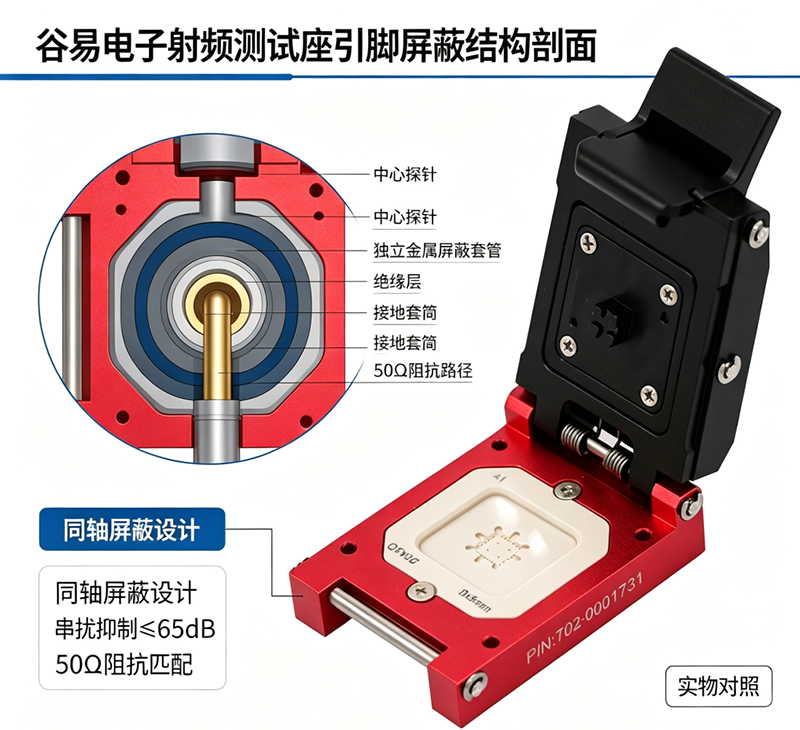

引脚级屏蔽与串扰抑制：射频芯片测试中，相邻引脚之间的信号串扰是导致测试数据失真的重要原因。谷易电子的高频芯片测试座采用“探针独立屏蔽+座体整体接地”设计，每根探针外均套有独立的金属屏蔽套管，套管与探针同轴设计，有效阻断相邻探针间的信号耦合。这一设计将单引脚间的串扰干扰控制在65dB以下，对于QFN56封装中密集排列的射频差分信号引脚，这种屏蔽结构的价值尤为突出。

精密阻抗匹配与低插入损耗：射频测试座的核心竞争力在于能否在整个工作频段内维持稳定的50Ω阻抗。谷易电子的射频测试座采用阻抗可控的探针设计，通过优化探针的几何尺寸和介质材料，减小信号路径上的阻抗不连续点。对于FCBGA180雷达芯片的76GHz至81GHz频段测试，低插入损耗设计是保障射频信号“原样”传输到测试设备的前提。

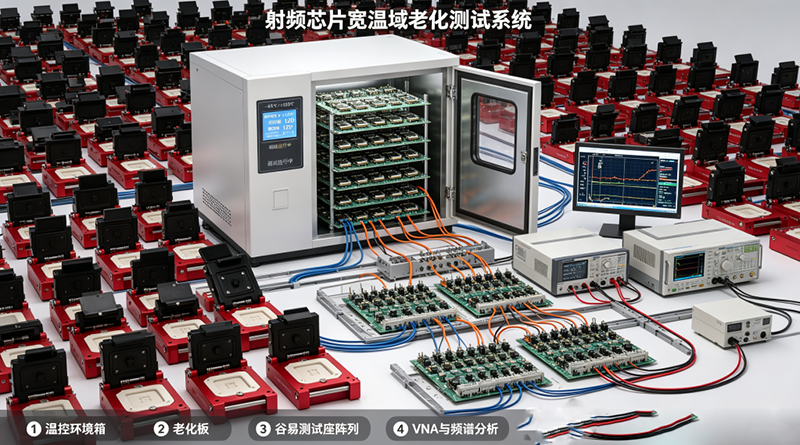

宽温域与结构稳定性：射频芯片的老化测试和温度循环测试需要在宽温域内保持接触一致性和阻抗稳定性。谷易电子的射频测试座采用合金座体与PEEK材料组合，在45℃至+125℃范围内保持良好的机械稳定性和电气性能。QFN56pin测试座的高温能力更是覆盖至+175℃，满足车规级雷达芯片的可靠性测试需求。

多种操作结构适配：谷易电子提供翻盖式、旋钮翻盖式、下压式、双扣式等多种操作结构的射频测试座，适配研发实验室的手动测试和量产线的自动化测试。旋钮翻盖式结构在提供稳定接触压力的同时，便于操作人员快速更换被测芯片，适合研发阶段的多批次参数摸底测试。

射频无线收发芯片从QFN56的WiFi/蓝牙/ZigBee/LoRa生态到FCBGA180的毫米波雷达，封装形态和应用频段跨越了数个数量级。但测试的核心诉求始终如一——在芯片引脚与测试设备之间，建立一条“信号不丢失、阻抗不偏离、温度不失控”的可靠连接通道。谷易电子在射频测试座领域的持续深耕，从引脚级屏蔽到阻抗匹配，从宽温域适配到全封装覆盖，正在为射频芯片从研发验证到量产测试的每一个环节提供稳定支撑。
