引脚密度背后的测试代价

先进封装技术的演进正在把芯片的引脚阵列推向一个工程极限。BGA封装从几百球发展到数千球，LGA触点阵列的间距持续收窄，FCBGA在AI加速芯片上的应用已使单颗芯片的焊球数量突破4000个。对于测试环节而言，这意味着测试座需要在邮票大小的区域内，同时建立数千条可靠的电气连接。

引脚越多，接触不良的概率越高。这不是简单的线性关系——当阵列规模达到千级时，任何一个引脚的接触失效都可能导致整个测试流程中断或数据误判。一颗在功能上完全合格的芯片，可能因为第237个焊球与探针之间多了一层氧化膜而被判为不良品。

更棘手的是，引脚数量的增长伴随着间距的压缩。0.5mm间距以下的BGA封装已经普及，部分高密度封装的球间距逼近0.35mm。在这种尺度下，探针的机械精度、压力控制、对位准确性都进入了微米级的博弈区间。

压力不均：大阵列接触失效的隐性推手

在讨论接触不良时，行业习惯把目光投向探针材料和镀层工艺。但大阵列芯片测试中的大多数间歇性接触故障，根源不在材料本身，而在机械压力的分布。

平面度是第一道门槛

测试座与芯片之间的接触界面，理论上应该是一个完美的平面。实际上，芯片封装基板存在回流焊后的轻微翘曲，测试座的压板在长期使用中也会产生应力变形。对于几百个引脚的芯片，这种微小的平面度偏差尚可通过探针的弹性行程来补偿；但当成千上万个探针需要同时接触时，翘曲量哪怕只有几十微米，也会导致阵列边缘的探针“够不着”焊球，而中心区域的探针则被过度压缩。

这种“有的太松、有的太紧”的状态，直接表现为测试结果的不稳定：同一颗芯片，重新装载一次，测试数据可能截然不同。

压板结构的力学盲区

传统的翻盖式测试座依靠上盖的压板将芯片压向探针阵列。问题在于，压板的施力点通常集中在芯片中心或沿单轴分布。对于小尺寸芯片，这种设计足够；但对于边长超过30mm的大阵列封装，压板的力学传递效率在边缘区域显著衰减。

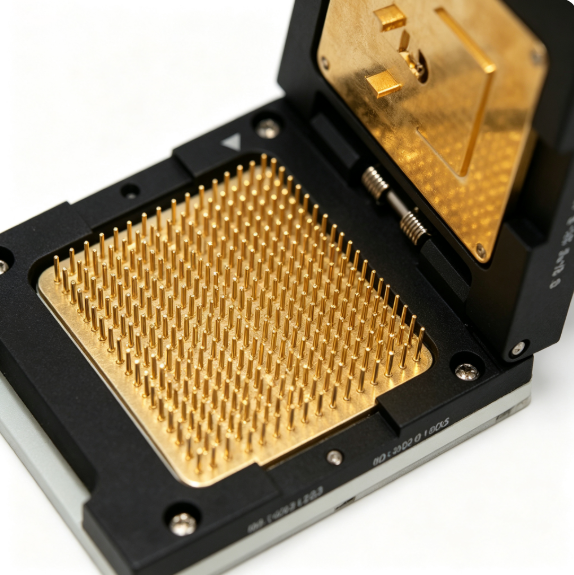

深圳谷易电子在为大阵列BGA和LGA芯片设计测试方案时，针对这一力学短板做了结构层面的调整。其翻盖旋钮式测试座采用旋压式IC压板结构，压板下压时通过旋钮的螺旋运动产生均匀的垂直力，而非传统翻盖的铰链杠杆力。这种设计的核心价值在于：压力从单点集中变为面分布，大阵列边缘的探针也能获得与中心区域一致的接触压力。

谷易电子在BGA809大阵列芯片测试座的方案中，将这一结构用于球间距0.8mm/1.0mm的大阵列封装，配合合金材料座体，在常温测试条件下实现了对数百个引脚的同时接触。

接触力的“恰到好处”有多难

接触压力不是越大越好。压力不足则接触电阻偏高，信号衰减明显；压力过大则会压伤焊球，造成芯片的物理损伤——对于BGA封装，焊球一旦被压扁，即便芯片本身功能完好，也无法进入后续的SMT产线。

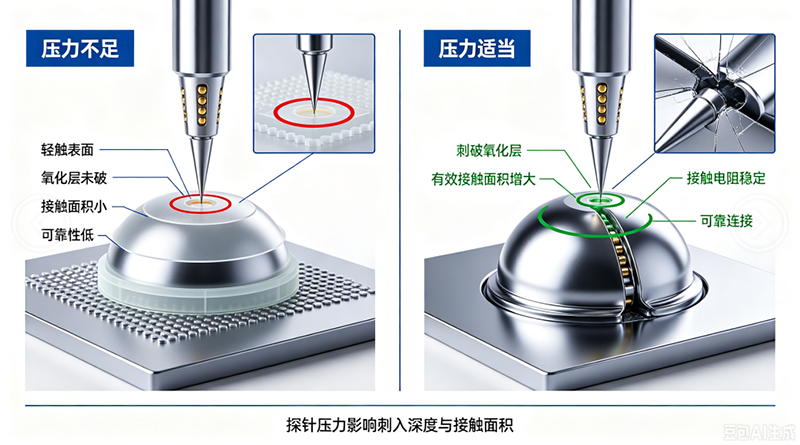

大阵列芯片的困难在于，每个探针的压力必须被精确控制在一个狭窄的窗口内。以谷易电子为0.8mm/1.0mm pitch大阵列BGA研发的老化夹具为例，其采用进口三温双头探针，针尖的特殊头形设计能够刺破焊球表面的氧化层形成可靠接触，同时不损伤锡球本体。这种“刺破而不破坏”的力学逻辑，是大阵列测试中压力控制的核心原则。

对位精度：当几千个触点需要一一对应

压力之外，对位是另一个决定成败的机械变量。

大阵列芯片的球间距越小，对位容差越窄。0.5mm间距下，对位偏差超过0.1mm就可能导致探针打滑、误触相邻焊球。而芯片在装载过程中受到的人为操作偏差、测试座长期使用后的机械磨损、温度变化引起的材料膨胀差异，都在挤压这仅有的0.1mm余量。

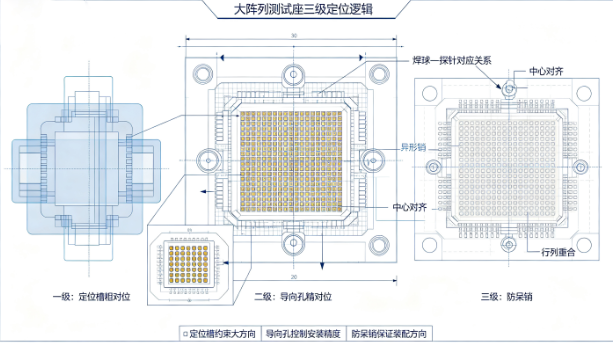

谷易电子在大阵列测试座中采用高精度定位槽和导向孔的组合方案：芯片放入时先由定位槽完成粗对位，导向孔在压板闭合过程中引导探针与焊球精确对准。对于BGA900这类超大阵列FPGA芯片，谷易的方案还加入了PCB与Socket之间的定位销防呆设计和螺丝固定结构，确保测试座与测试板之间的相对位置在长期使用中不发生漂移。

温度是另一个容易被低估的对位干扰因素。芯片在老化测试中可能处于125℃甚至更高的环境温度，测试座材料的热膨胀系数若与芯片封装基板不匹配，升温过程中焊球与探针之间会产生横向位移。谷易电子在大阵列老化座中采用PEEK工程塑胶壳体，该材料可在155℃以下持续老化3000小时以上，热膨胀行为稳定，避免了高温下的对位偏移。

从结构到系统的解决方案思维

大阵列芯片测试的接触问题，无法通过单一环节的优化来解决。它要求测试座的设计者同时处理材料、力学、热学、精密加工四个维度的耦合问题。

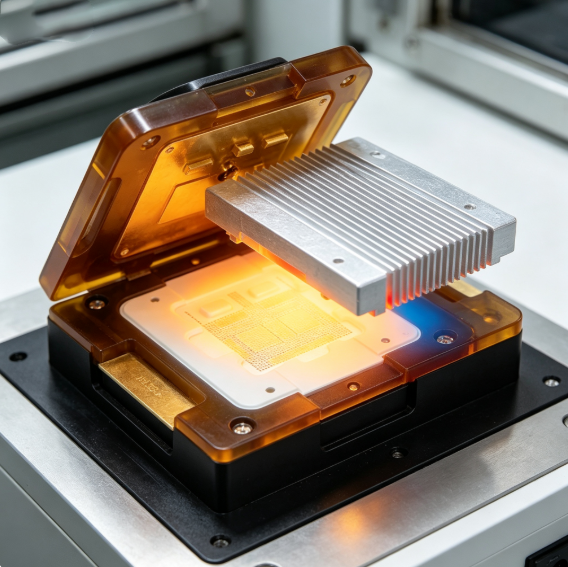

谷易电子在大阵列封装测试领域的方案逻辑，可以概括为“结构优先”：先通过压板力学设计保证压力均匀性，再通过对位结构确保几千个触点的空间匹配，最后用材料选择来维持长期使用中的稳定性。其针对BGA900大阵列FPGA的老化方案中，上盖采用一体成型的铝散热器，在提供均匀下压力的同时兼顾高功耗芯片的散热需求；揭盖卡扣式结构则让芯片的装载和取出保持一致的压合姿态，减少人为操作引入的变量。

对于存储类大阵列芯片，谷易的方案还加入了自适应校准的思路：通过算法补偿探针的磨损量，将接触电阻的漂移控制在判定阈值以内，误判率压至0.01%以下。

大阵列芯片的测试可靠性，本质上是一个统计学问题：单探针的失效概率即使低至万分之一，在3000个引脚的阵列中也会被放大到不容忽视的程度。解决这个问题，不能依赖“更好的探针”这一单一变量，而需要在测试座的结构层面重新思考压力分布、对位精度和长期稳定性的协同关系。

当芯片的引脚数量从几百走向几千，测试座的角色也在悄然转变—它不再只是一个“连接器”，而是一个需要在微米尺度上管理数千个机械接触点的精密系统。在这个系统里，任何一个结构细节的疏忽，都会被阵列规模放大为良率数字上的显著波动。
