一颗芯片从晶圆到出厂，最“贵”的检测环节往往不在实验室，而在量产产线上。自动测试设备（ATE）承担了绝大部分量产筛选任务，而测试座作为ATE与被测芯片之间的唯一物理接口，其选型精度直接决定了测试数据的可信度。

一、什么芯片需要做ATE测试？

从技术必要性来看，几乎所有量产芯片都需要ATE测试，但不同类型芯片的测试强度和重点差异显著。

存储芯片是ATE测试的重度用户。DRAM和HBM芯片的CP（晶圆测试）与FT（成品测试）环节均依赖ATE测试机完成静态电流、时序特性、动态功耗及信号完整性检测。以HBM为例，其多堆叠结构要求ATE平台支持并行测试，测试复杂度远高于普通DRAM。Flash存储芯片同样需要覆盖功能、性能、电器参数及烧录测试，BGA200、FBGA48、TSOP48等封装各有侧重。

SoC与处理器芯片的ATE测试聚焦功能与性能验证。消费电子SoC需检测CPU/GPU运算速率、通信模块协议一致性及动态功耗；车规级SoC则必须完成40℃至150℃宽温域下的HTOL（高温工作寿命）测试，以符合AECQ100标准。

射频与通信芯片的ATE测试带有鲜明的信号特征。蓝牙芯片量产测试需要ATE配合射频探针卡完成发射功率、中心频率及接收灵敏度验证。LCC封装的射频模块测试频率可达1.5GHz，这对测试座的阻抗匹配和寄生参数控制提出了硬性要求。

电源管理芯片（如LDO、DCDC）的ATE测试则更关注参数漂移。研究表明，固定测试限值已不足以筛选LDO芯片的潜在风险品，动态测试限值方法正在被引入量产ATE流程。

简言之，凡是需要量产交付的芯片，都逃不过ATE测试。区别只在于测什么、测多深。

二、芯片ATE测试包含哪些测试项？

ATE测试项可归纳为五大类别，不同芯片按需裁剪。

功能测试验证芯片“能不能工作”。通过加载测试向量或固件，校验芯片的IO交互、接口通信、数据读写及协议匹配是否正常。对于Flash芯片，功能测试围绕读写擦除操作展开，需覆盖地址译码器故障、存储单元固定性故障等典型缺陷。

直流参数测试测量芯片在静态条件下的电气特性。包括接触测试、漏电流测试、转换电平测试、输出电平测试、电源消耗测试等。这些参数反映了芯片的基础电学健康度。

交流参数测试聚焦时序与动态响应。上升/下降时间、传输延迟、建立与保持时间、存储时间是典型指标。对于高速接口芯片，眼图质量和关键路径延迟也被纳入ATE评估范围。

性能测试在满载或高频工况下进行。运算速率、信号传输带宽、动态功耗、负载稳定性等参数在此环节获取。高性能计算芯片和射频芯片对此类测试的依赖尤为突出。

可靠性筛选虽常被归入老化（Burnin）环节，但与ATE的边界正在模糊。动态老化测试（TDBI）要求在模拟实际工作的动态信号环境下叠加高温高压应力，筛选早期失效芯片。更先进的RDBI工艺甚至能在老化过程中激活冗余单元修复缺陷芯片。

三、ATE测试在芯片制程中处于什么位置？

半导体制造分为前道（晶圆制造）和后道（晶圆探测、封装、终测）两大阶段。ATE的部署覆盖了后道阶段的两个关键节点。

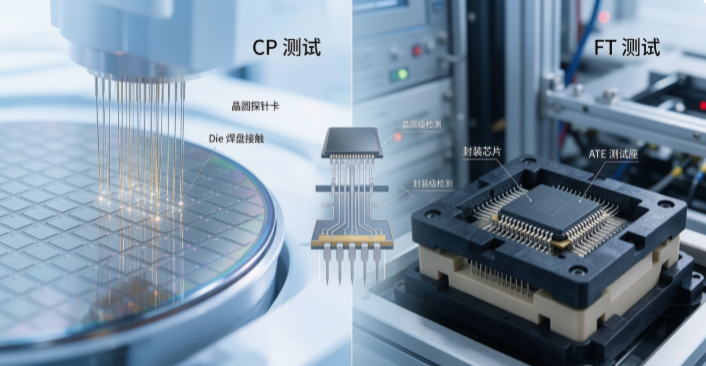

CP（晶圆测试） 是ATE的第一道介入点。此时芯片尚未切割封装，探针卡直接接触晶圆上的每个Die。ATE对裸片进行基础电性能参数测试和功能验证，标记不良Die为后续封装环节提供筛选依据。这一环节的核心价值在于“避免封装浪费”——将有缺陷的裸片提前剔除，而非等到封装完成后才发现问题。

FT（成品测试） 是ATE的第二道、也是最后一道关卡。芯片已完成封装，进入最终形态。ATE配合分选机（Handler）对成品芯片进行全面的功能、参数和性能测试，判定良品与不良品，决定最终质量等级。FT测试的数据直接决定芯片能否出厂交付。

在CP与FT之间，老化测试作为可靠性筛选环节独立运行或与FT合并进行。而SLT（系统级测试）则是在ATE测试之外，搭建模拟实际应用环境的测试设备，用于验证芯片在系统层面的兼容性与稳定性。

四、ATE测试座如何选配

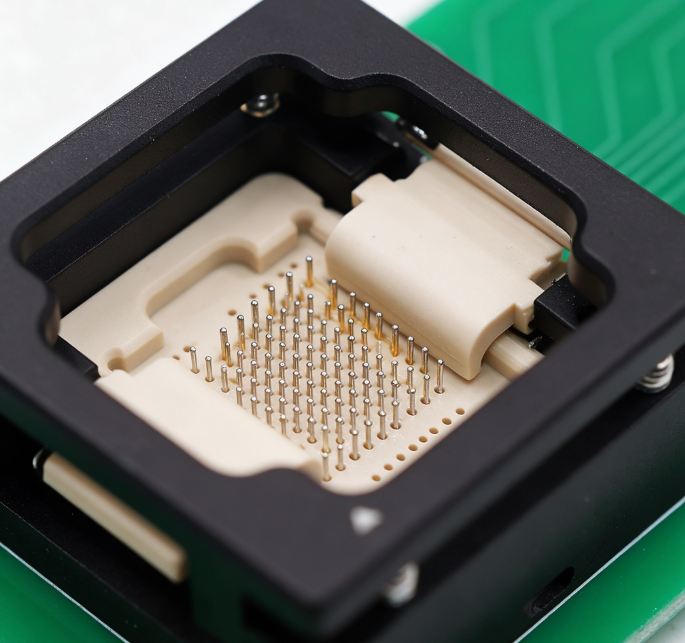

芯片测试座是ATE系统的“最后一厘米”，位于测试载板（Load Board）之上，直接承载被测芯片。它的选型失误，足以让百万级ATE设备的高精度测量失去意义。有行业分析明确指出，测试座接触不良、信号损耗大、适配性差会直接导致批量误判和芯片损伤。

选配逻辑可以从四个维度展开。

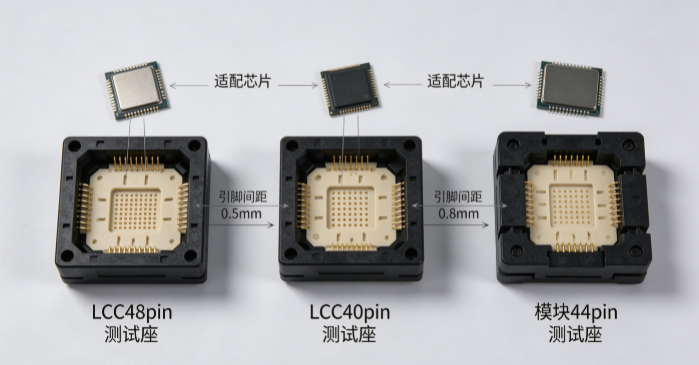

封装与引脚间距是首要过滤条件。谷易电子的ATE测试座产品线覆盖LCC、BGA、QFN、QFP等主流封装。以LCC48pin模块测试座为例，其适配16.4×16.4mm模块尺寸，引脚间距1.0mm，实际下针8pin，结构为下压式，专为ATE自动化测试设计。LCC40pin则适配18×8mm芯片，间距0.6mm，测试频率1.5GHz，材料选用PEEK。引脚间距越细，对定位精度和探针制造工艺的要求越高。

电气性能决定测试信号的保真度。接触电阻的稳定性直接影响直流参数测试的准确性，而寄生电感和电容则在高频测试中成为关键变量。谷易电子的LCC48pin测试座支持500mA测试电流，LCC40pin支持500mA以下电流与1.5GHz频率，模块44pin测试座则支持单pin过流1A、频率800MHz、功耗50W。选型时需对照芯片的额定电流和测试频率上限。

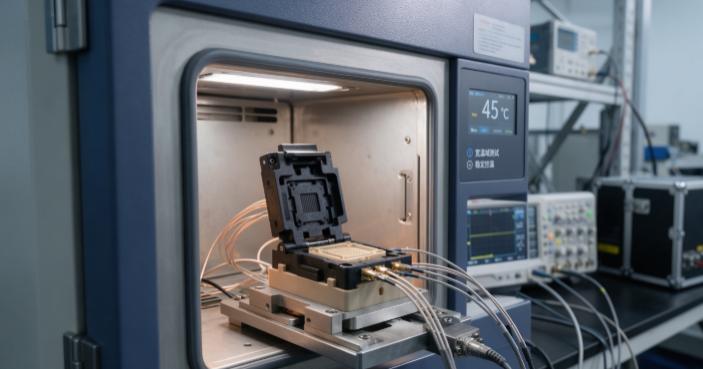

温度范围匹配测试环境。ATE量产测试通常在常温下进行，但可靠性相关测试或特定应用场景需要宽温域支持。谷易电子LCC48pin测试座工作温度为45°至+125°，LCC40pin为45°至+85°，模块44pin测试座扩展至45°至+135°。对于需要三温测试或老化筛选的场景，温度上限是硬性约束。

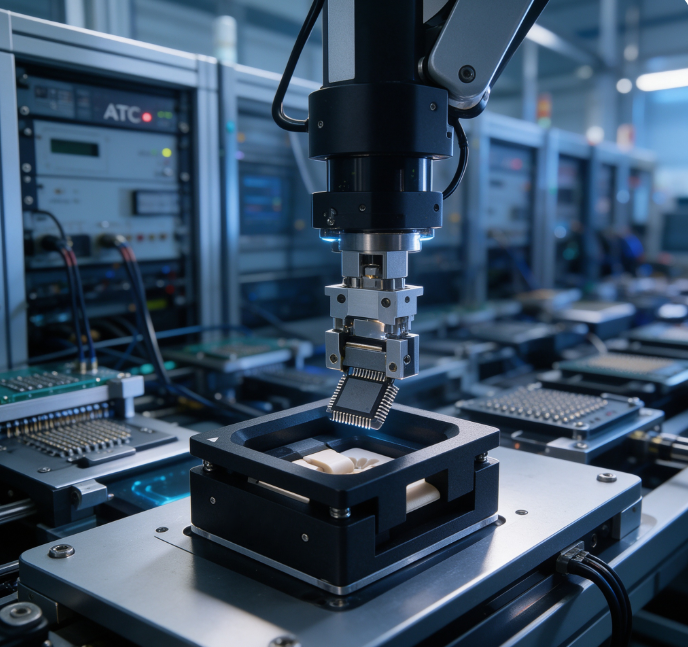

自动化兼容性决定量产效率。ATE测试座需与分选机（Handler）的机械手接口匹配，下压式、翻盖式、旋钮翻盖式等结构形式对应不同的自动化集成方式。谷易电子LCC系列采用下压式结构，适配ATE自动化测试流程；模块44pin测试座则采用旋钮翻盖式，兼顾手动操作的便利性与自动化适配能力。

五、谷易电子ATE测试座方案的适配逻辑

谷易电子的ATE测试座产品围绕“封装适配+场景定制”展开。在ATE自动化测试场景中，LCC系列是代表性产品：LCC48pin和LCC40pin均采用下压式结构，支持老化、测试、烧录三种场景，可直接集成于ATE产线。

对于大电流或高功耗场景，模块44pin测试座以合金材料作为夹具主体，支持单pin 1A过流和50W功耗，旋钮翻盖式结构在保证接触压力的同时降低了操作复杂度。

在更广泛的封装覆盖上，谷易电子的测试座系列涵盖BGA、QFN、QFP、SOP等主流形式，烧录座与老化座可根据芯片的具体引脚定义和测试程序进行定制。对于Flash存储芯片，其测试座方案覆盖BGA200、FBGA48、TSOP48等封装，针对不同封装的信号完整性和散热需求做了差异化设计。

ATE测试的精度上限，往往不取决于测试机本身，而取决于那颗芯片与探针之间的最后一段路。选对测试座，是让百万级设备发挥应有价值的前提。
