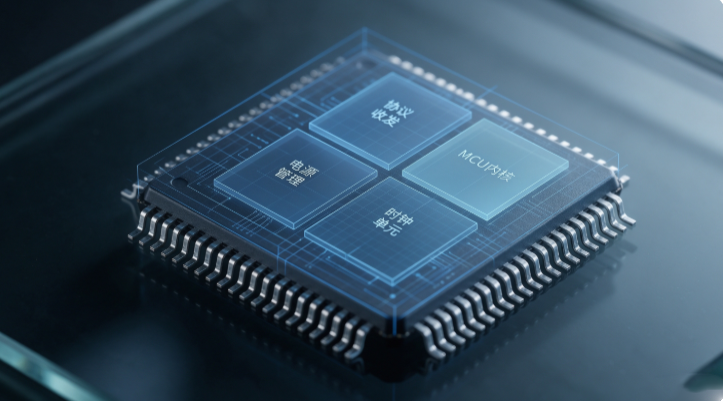

协议桥接SOC这两年在工业和消费类产品里铺得很快。一颗QFP48封装的芯片，面积不过7×7mm，里面却同时装下了协议收发单元、MCU内核、电源管理和时钟单元。以前板上要占好几个器件位置的活，现在一颗芯片全包了。

集成度高带来的好处很直接，外围元件少了、板子能画得更小、成本也下来了。但对测试来说，麻烦才刚开始。

单一功能的芯片，测通就算过。协议桥接SOC不行。它要一边跑协议收发，一边跑MCU的逻辑，同时电源和时钟还得稳住。任何一个环节出问题，表现出来的都可能是同一类故障现象，定位起来很费劲。

量产测试里真正难啃的，集中在三个方面。

一、协议交互时序，差一个时钟周期都不行

协议桥接芯片的核心工作是翻译。一端收进来的报文，解析之后按另一端的协议格式重新发出，中间要走完握手、应答、重传这一整套流程。

时序是这套流程的生命线。协议本身对时间窗口有硬性规定，建立连接要在多少个时钟周期内完成响应，数据帧之间要留多长的间隔，超时之后多久触发重传，这些都是写死在协议规范里的。测试的时候，芯片的响应时间只要偏出窗口，对端就会判定超时，连接建立失败。可这个偏差可能只有几个时钟周期，用普通的示波器单点抓取，很难稳定复现。

更麻烦的是收发双向往返。桥接芯片要同时处理两个方向的流量，发送和接收在时间上是交叠的。测试时如果只盯单向的时序，看起来一切正常，一旦双向同时压上去，内部仲裁和缓冲就会暴露出问题。丢帧、乱序、延迟突增都可能在双向负载下才冒出来。

时钟单元在这里的角色很关键。桥接芯片通常要对接外部晶振，内部再做分频和锁相。时钟抖动会沿着链路一直传递下去，最终反映到协议时序的偏差上。测时序的时候把时钟质量一并盯住，才能分清问题出在协议逻辑还是时钟源。

二、数据包校验，错一个bit就是一次事故

协议通信靠数据包，数据包的可靠靠校验。

以太网这类协议用的是CRC校验，接收端算出校验值跟包尾比对，对不上就丢弃重传。桥接SOC要处理的不只是校验的计算，还包括校验失败之后的处理逻辑。丢包该不该重传，重传几次之后放弃，这些策略都要在测试里跑到。

校验测试的难点在于覆盖度。正常数据的校验很容易过，真正要测的是异常路径。报文中间某一位翻转、包长字段被改、校验值本身被篡改、分包传输时中间丢了一段，这些异常场景能不能被准确识别，才是芯片可靠性的分水岭。

跑这些测试，光靠人工构造报文效率太低。通常要用测试设备连续注入正常流量和异常流量，观察芯片在各种边界条件下的反应。连续跑几个小时甚至几十个小时，中途不能有中断，对测试座和治具的稳定性也是一次考核。

还有一类问题更隐蔽，就是长时间运行之后才出现的偶发误码。芯片短时间内数据都对，跑几个小时之后开始零星报错。这种问题往往跟电源纹波、时序余量、接触阻抗的缓慢漂移有关，测试工装本身如果在长时间通电下参数发生变化，就会污染判断。

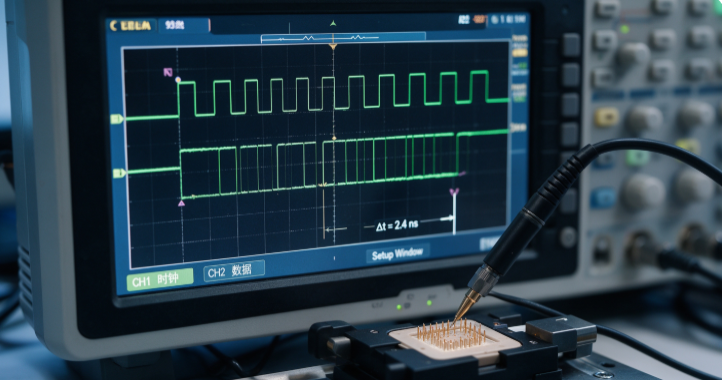

[协议桥接SOC测试 - 数据包校验与协议时序波形采集]

三、高低温下的协议稳定性，是最难的一关

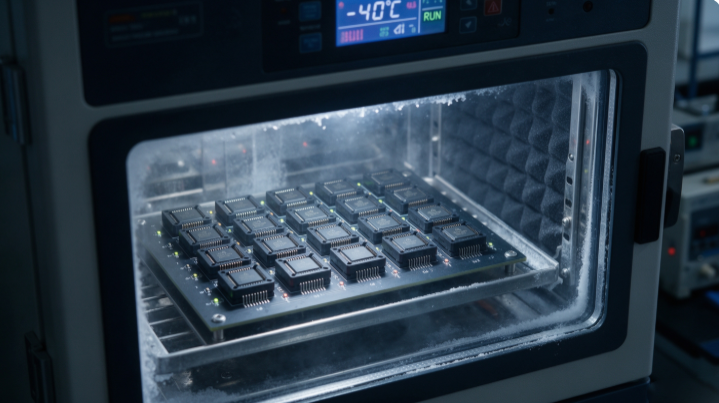

协议桥接芯片用在哪里很广，工业现场、车载环境、户外设备都有。工作温度范围往往要求覆盖-40℃到85℃，车规级还要更宽。也就是说，芯片要在低温冷启动和高温满载两种极端条件下都能正常跑协议。

温度对协议稳定性的影响，主要有这么几条路径。

时钟会漂。晶振的频率随温度变化，低温下频率偏低，高温下偏高。频率一偏，分频之后的时钟跟着偏，协议时序的时间窗口就守不住了。低温冷启动的时候，晶振起振慢，如果芯片的上电时序和时钟建立时间没配合好，可能出现起来之后协议跑不通的情况。

电源会变。电源管理单元在低温下效率下降，高温下漏电流上升。输出电压的波动会直接影响协议收发单元的驱动能力，信号幅度不够，眼图就会闭合，误码率跟着上升。

接触会变。测试座本身的材料在温度变化下也会伸缩。如果基座和弹片的热膨胀系数跟芯片封装不匹配，高温时接触压力变化，接触阻抗漂移，测出来的问题到底在芯片还是在治具，很难分清楚。

这三条路径叠加起来，就是为什么高低温协议测试这么难做。要测准，测试工装必须在整个温区里保持电气参数的稳定，不能自己先飘。

四、集成度高，测试座的压力就大

说回封装的层面。

QFP48是四边引脚的封装，48条引脚分布在四个边上，常见引脚间距是0.5mm或0.65mm。桥接SOC的引脚里，既有时钟和高速差分信号，有电源和地，还有各种控制和状态脚。不同类型的引脚对测试座提出的要求不一样。

高频信号脚要求阻抗稳定、寄生小、串扰低。电源脚要求载流能力足、接触电阻小。这些要求放在同一个座子上，就得靠材料、结构、弹片形式整体配合。0.5mm的间距下，48个接触点每个都要稳定，压力不均匀就会有个别点虚接，表现出来就是某个功能偶尔失效，排查起来很折磨。

还有个实际的问题，芯片在测试过程中不能有损伤。QFP的引脚是外露的，弹片或者探针压上去的力如果控制不好，容易把引脚压变形，本来好的芯片测完变成次品。这个损耗在量产里累积起来不是小数目。

五、谷易电子的QFP48测试座方案

上面这几个环节，落到测试工装上是同一件事，就看这颗座子有没有把协议类芯片的特点吃透。

深圳谷易电子在芯片测试座这个方向做了多年，QFP48系列是它的常规产品线之一，覆盖QFP、PQFP、TQFP几种封装形式，引脚间距涵盖0.5mm和0.65mm。协议桥接SOC的测试需求，对应的是它主推的几个方案。

针对0.5mm间距的封装，用的是下压式弹片结构。弹片材料选的是铍铜，镀层做镍金处理，接触阻抗能控制在30mΩ MAX，绝缘阻抗不低于1000mΩ（DC 500V），介电耐压AC 700V持续1分钟。弹片相比探针的一个好处是不容易把QFP引脚压伤，对引脚外露的封装更友好。操作压力18g per pin，48个引脚总压力大概1公斤出头，芯片本身承受的应力在合理范围。

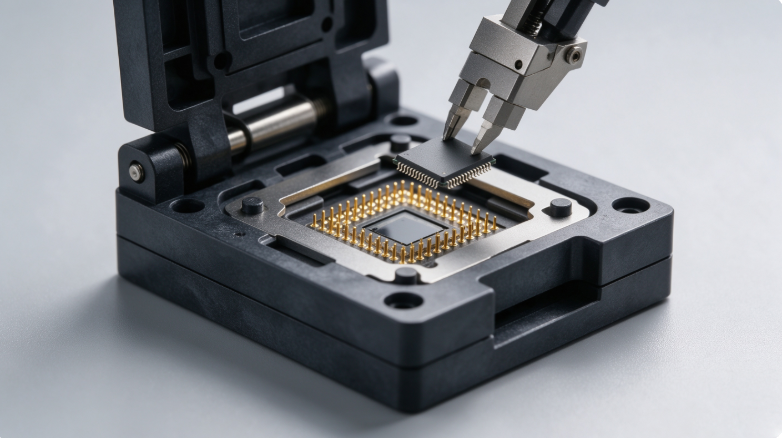

针对0.65mm间距、10×10mm尺寸的封装，用的是旋钮翻盖式结构，接触介质换成探针，座体材料是合金+PEEK。这套结构的定位更精准，翻盖式操作也方便产线上快速上下料。两个方案支持的最高频率都是1GHz，电流1A，对协议桥接芯片常用的接口速率来说是够用的。

温度这块，谷易电子的QFP48系列常规覆盖-55℃到+180℃，宽温域方案可以做到-65℃到180℃。老化座在-55℃到+155℃的条件下，可以连续跑5000小时。这个温区和时长，足够覆盖协议桥接芯片的可靠性筛选需求。座体材料用的是PEEK、PEI、陶瓷、PPS这些耐高温工程塑料，弹片材料是铍铜，在整个温区里能保持机械稳定和电气接触的一致性。

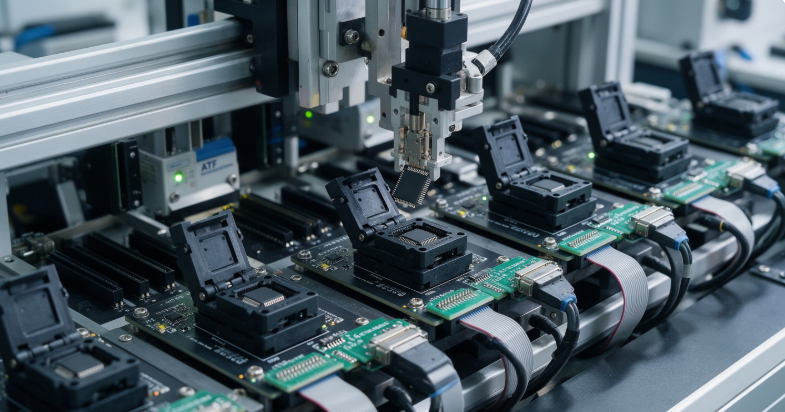

耐久性是另一个实际指标。弹片结构的机械寿命可以做到15000次以上，探针方案的接触寿命能到10万次。量产测试里，座子的寿命直接关系到停机换件的频率。寿命越长，非计划停机越少，产线节奏越稳。

PCB配套这块，谷易电子提供通用的48pin双排针转接板，也可以按客户需求定制，画板不额外收费。协议桥接芯片的测试往往要接外部的协议分析设备或者主机控制器，转接板能省掉不少外围设计的功夫。交期上，标准件的周期是3到5天，定制件7个工作日，这个节奏对研发阶段的快速迭代比较友好。

协议桥接SOC的集成度只会继续往上走。现在是一颗芯片里装四套系统，往后协议种类更多、速率更高、功耗要求更严，测试的复杂度会跟着涨。协议交互时序、数据包校验、高低温下的稳定性，这三关一个都不会轻松。

这几件事说到底，还是在考验测试工装能不能给芯片提供一个足够干净、足够稳定的环境。工装本身不引入误差，测出来的数据才有参考价值。协议类芯片的验证周期本来就长，把工装这个环节的问题提前解决掉，后面的事情会顺很多。
