光模块里的DSP芯片，处理的不是普通的电信号。它面前是经过光纤传输、衰减、畸变之后的光信号—那些“0”和“1”已经变得模糊、抖动、幅度参差。DSP要做的事情，是在电域里把这些信号“重新画清楚”，用均衡、判决、纠错的手段，把误码率压到前向纠错（FEC）阈值以下。

而测试这样一颗芯片，难度在于：你无法用眼睛看到“0”和“1”到底画得准不准。 唯一的手段是把芯片放进测试座，让测试机通过引脚把信号灌进去、读出来，看DSP的处理结果是否达标。测试座在这里的角色，是信号进入芯片之前的“最后一道关口”。这道关口如果引入了额外的损耗、反射或串扰，测试机看到的“01”就已经不是芯片真实的处理能力了。

一、光模块DSP芯片：在电域里“擦亮”光信号

光通信的本质是01比特流在光纤中的传输。发射端把电信号转成光信号，接收端再把光信号转回电信号。问题在于，光信号经过几十公里光纤传输后，边沿变缓、幅度衰减、不同波长的分量到达时间不一致。到了接收端，原始的“0”和“1”已经变得面目模糊。

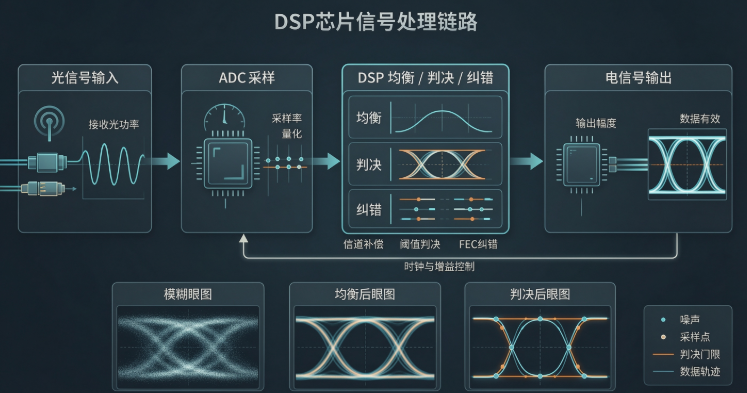

DSP芯片的工作就是在这时介入。接收方向，ADC先把模拟光电流采样成数字信号，DSP内部的均衡器（FFE/DFE）补偿信道失真，时钟数据恢复（CDR）从抖动的数据流中提取出准确的采样时钟，判决电路判断每一个比特是0还是1，FEC解码器纠正传输过程中产生的误码。发射方向，DSP把高速数据流分发到多个通道，加入预加重和整形，再通过DAC和驱动芯片送到光调制器。

以800G光模块为例，其内部DSP芯片输出的是8路50GBaud的PAM4信号。PAM4意味着每个符号携带2比特信息，4个电平（0、1/3、2/3、1）需要被精确区分。电平之间的间距只有NRZ信号的三分之一，对噪声、抖动、非线性失真的容忍度极低。DSP芯片的测试，本质上是在验证这颗芯片能否在电平“挤在一起”的情况下，依然做出正确的判决。

二、多通道的代价：从单通道到1.6T，每一路都在“抢”信号

光模块的速率提升，走的是一条“多通道并行”的路。400G用8×50G，800G用8×100G，1.6T用8×212.5G。通道数不变，单通道速率翻倍再翻倍。

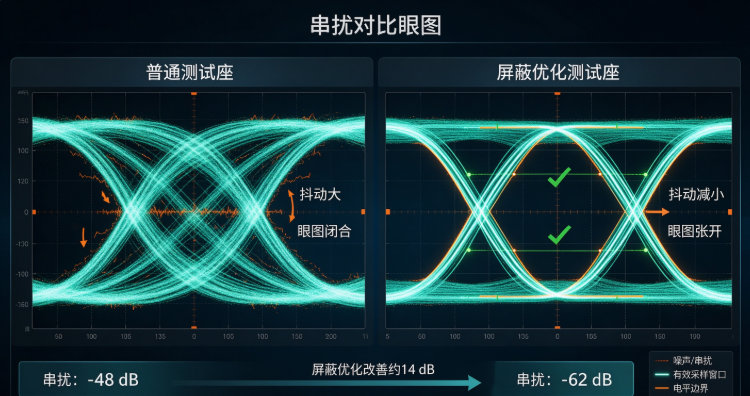

这带来的测试挑战是复合的。通道间串扰成为核心痛点：8路高速信号在同一颗芯片内部、同一个封装基板上并行传输，相邻通道之间的电磁耦合会直接恶化眼图质量。行业经验表明，采用普通测试座时，10GHz以上信号的串扰干扰可达30dB，远超50dB的允许标准，直接导致测试良率不足85%。

阻抗连续性是另一个隐形杀手。PAM4信号对阻抗不连续极其敏感。当测试座的探针存在寄生电感、焊盘过渡区域存在寄生电容时，阻抗偏离50Ω，信号在界面处产生反射，回波损耗（S11）恶化，眼图闭合。更棘手的是，这种恶化在时域上表现为抖动增加，在频域上表现为特定频点的谐振，很难通过简单的“换一根线”来修复。

1.6T时代，单通道速率达到212.5Gbps，奈奎斯特频率超过100GHz。在这个频段，测试座不再是一个“连接器”，而是一个必须被精确建模的射频器件。任何一段没有经过阻抗控制的走线、任何一个没有妥善接地的过孔，都会成为信号完整性的瓶颈。

三、测试座的选材、选型与选结构

高频光模块DSP芯片的测试座，选型的核心逻辑可以归结为一句话：让信号通过测试座时的“遭遇”，尽可能接近它直接焊接在板上的“遭遇”。

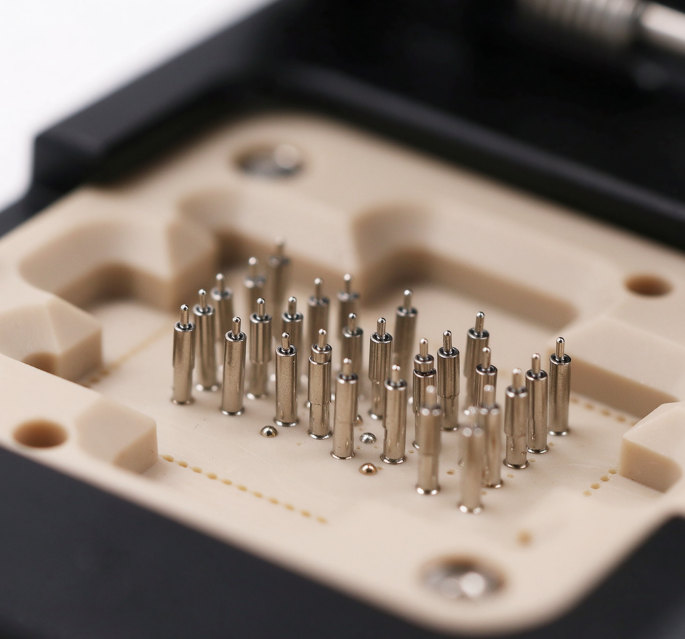

选材：低损耗与热稳定性并重。 座体材料必须选用低介电常数、低损耗因子的特种工程塑料，LCP、PEEK、改性PI是主流选择。普通FR4的介质损耗在毫米波频段会急剧恶化插入损耗，直接拉低测试动态范围。接触探针的镀层同样关键：镍底层上的硬金镀层需要足够的厚度和纯度来抵抗反复插拔的磨损，前沿方案已在探索钯镍合金镀层，在保持电气性能的同时提升耐磨和抗腐蚀能力。谷易电子在光模块测试座中选用PEI材料，兼顾了高频介电性能和机械强度。

选型：阻抗匹配优先于接触电阻。 传统测试座选型习惯先看接触电阻，但在高频场景下，阻抗一致性比接触电阻重要得多。一根接触电阻20mΩ但阻抗严重偏离50Ω的探针，造成的信号劣化远大于一根接触电阻50mΩ但阻抗匹配良好的探针。谷易电子的高频芯片测试座将探针阻抗精准匹配至50Ω标准，探针与芯片引脚的接触点经过圆弧优化，确保高频信号传输的连续性。对于光模块DSP芯片这类多通道器件，相邻通道的隔离度是另一个核心指标——谷易通过引脚级金属屏蔽套管和模块级合金屏蔽外壳的复合结构，将单引脚间串扰控制在65dB以下。

选结构：浮动定位与散热路径。 光模块DSP芯片通常采用BGA或LGA封装，焊球共面度和封装翘曲是常态而非例外。测试座需要浮动定位结构来吸收这些公差，避免个别焊球接触不良而其他焊球过压损伤。谷易电子的BGA1275pin光模块测试座针对高密度引脚适配和高速信号优化做了专门设计，通过精密导正结构确保0.3mm级间距下的对位精度。同时，1.6T DSP芯片的功耗不容忽视——单波200G DSP的功耗已优化至23W以内，但测试工况下的功耗峰值可能更高。测试座需要为芯片提供有效的散热路径，否则结温上升会导致参数漂移，测试结果失去意义。

光模块的速率迭代没有停下来的迹象。OSFPXD封装已经为16通道、3.2T速率预留了空间，单通道速率向400G演进的技术路径也在探索中。这意味着DSP芯片的测试座需要面对的，是越来越高的频率、越来越多的通道、越来越紧的阻抗窗口。

模块测试座选型没有“一劳永逸”的答案。但有一条判断标准是确定的：在50Ω的阻抗体系下，测试座插入信号链路后，链路是否还能“认得出来”原本的信号。 认得出来，测试才有意义；认不出来，再贵的测试机也只是在测量测试座自己。
