功率器件测试和普通 IC 测试不是一回事，尽管它们共用一个词。

一颗 MCU 可能有 200 个脚，每个脚只跑几毫安；一颗 TO247 封装的硅基 MOS 只有 3 个脚，却要在这 3 个脚上承受上千伏电压和几十上百安培电流。这个差别把整个测试体系都改写了：IC 测试的核心矛盾是"在极短时间内测准几千个信号通道"，功率器件的矛盾则是"在只有几个端子的前提下，把高电压、大电流、强发热这三者同时管住"。

所以它的测试链路也长得不一样：开短路判别、直流静态参数、动态开关参数、体二极管参数、热参数、雪崩耐量、老化与复测、再到 EMI 与动态导通特性——每一环的判据都依赖前一环，而每一环对IC测试座的要求都在往两个方向拉扯：既要过得了大电流，又不能污染微欧级的测量信号。

一、开短路测试：功率器件拿什么当判据

IC 的开短路测试靠的是 IO pad 上的静电保护二极管，加流测压，看到 0.3~0.7V 就算通。这套方法在功率器件上直接失效，因为功率器件根本没有这个结构。

功率器件的"开短路判别"必须按器件类型分别定义，这是它比 IC 复杂的根本原因。

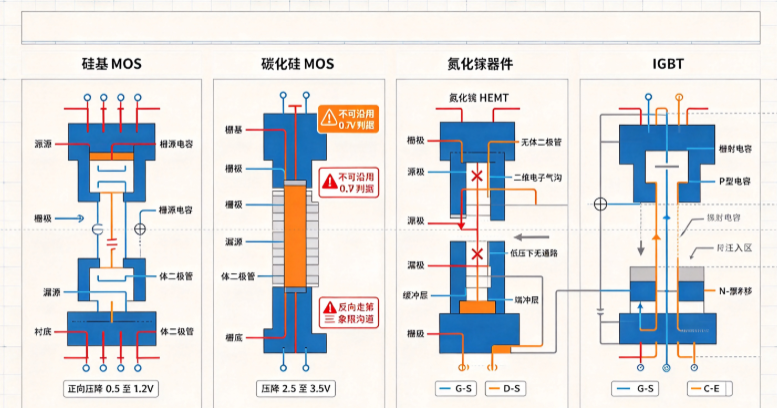

硅基 MOS。 栅极到源极之间是栅氧化层，本质是个电容，直流下应该是开路的；漏极到源极之间则存在一个体二极管。所以判别分两段走：栅源之间测阻抗，正常应在兆欧以上，一旦成低阻就是栅氧击穿；漏源之间测体二极管的正向压降，低压硅基 MOS 通常在 0.5~1.2V，高压器件会更高一些。

碳化硅 MOS。 结构相似，但体二极管的正向压降要高出一大截，通常落在 2.5~3.5V 区间——因为碳化硅材料本身的内建电势大。如果沿用 0.7V 的判据，一颗好器件会被判成开路。这是碳化硅器件开短路测试最典型的误判来源。

氮化镓器件。 横向结构，没有体二极管。它的反向导通走的是第三象限的沟道，反向压降与栅极状态直接相关，不是一个固定的结压降。因此对它做开短路判别，思路要整个换掉：基于第三象限导通特性与阈值电压来判，而不是找体二极管。

IGBT。 集电极到发射极之间在低压下没有通路（除非是带反并联快恢复二极管的合封型号），栅极到发射极同样是栅氧电容。判别方式因此变成：栅射之间测高阻，集射之间测规定电压下的漏电流。合封型号则能测到那只反并联二极管。

功率二极管。 最简单也最明确：正向压降加反向阻断。肖特基的正向压降通常在 0.3~0.6V，快恢复管在 1V 以上，判据按类型分。

归纳起来，功率器件的开短路环节虽然快，但判据种类远多于 IC——同一套测试程序要同时服务五种物理结构完全不同的器件。而更关键的是，这个环节的测量对象里已经包含了微欧级的低阻通路，意味着从这里开始，接触电阻就进入了误差链，这一点与 IC 测试恰恰相反。

二、直流静态参数：量产的必测项

直流静态参数是功率器件量产的必测项，各家大同小异，但有几个口径问题值得单说。

通用硅基 MOS 的参数集是：漏源击穿电压、漏极漏电流、栅极漏电流、栅极阈值电压、导通电阻、体二极管正向压降、跨导。IGBT 对应的是集射击穿电压、集射漏电流、栅射漏电流、栅极阈值电压、饱和压降，以及合封二极管的正向压降。

碳化硅器件要多看几项。 阈值电压的温度漂移、导通电阻的正温度系数特性、偏高的体二极管压降，以及栅极氧化层的可靠性——碳化硅器件的栅氧在电场下的长期稳定性一直是行业焦点，量产上表现为对栅极电压上下限的严格规定，以及负偏压关断的驱动要求。

氮化镓器件的参数集差异最大。 阈值电压通常在 1~2V，对负压敏感；漏极漏电流中存在衬底漏电分量；栅极结构分增强型的 p-GaN 栅与共源共栅两种，驱动要求完全不同——前者是电流型驱动，后者是常规电压驱动。这些差异直接决定了测试回路的搭建方式。

三个工程经验比参数清单更重要。

导通电阻必须用脉冲测量。 几十安培的测试电流加进去，器件瞬间自热，如果采用直流测量，测到的是热起来的结果而不是标称值。行业通用做法是脉冲式电流电压测量，脉冲宽度短到自热可以忽略，同时还要给出 25℃ 和高温（常见 150℃）两个温度点的数据。

阈值电压的电流口径必须先对齐。 同一个器件，定义在 250 微安还是 1 毫安下，读数能差出百分之几十。这是供应商与客户之间最常见的争议点，也是跨厂数据对不上的头号原因——不是器件有问题，是定义没谈拢。

微安甚至纳安级的漏电测量要单独铺通路。 漏电流的测量精度取决于屏蔽、保护环和被测治具本身的绝缘水平，任何一处爬电都会让读数超标。这类项目的失效，绝大多数先怀疑通路而不是器件。

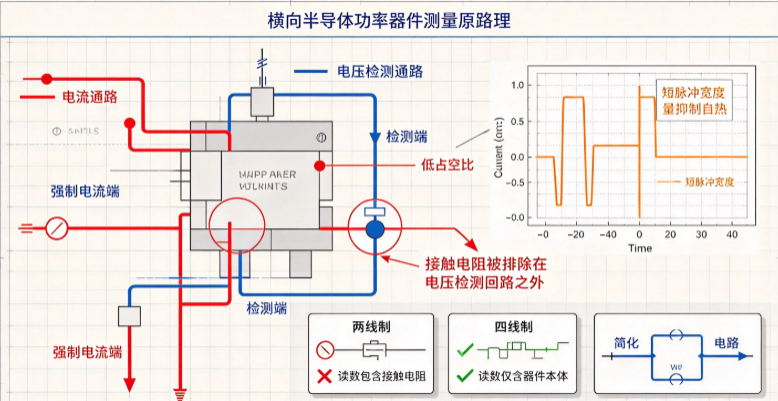

而贯穿整个直流环节的绝对前提是：导通电阻测量必须走四线制（开尔文连接）。 因为被测值本身只有几毫欧到几十毫欧，接触电阻哪怕 10 毫欧，也会让一颗 50 毫欧的器件读数偏出 20%。这一条直接决定了后文所有关于治具的讨论。

三、动态开关参数：双脉冲与治具的寄生

动态参数包括开通延时、上升时间、关断延时、下降时间、开通能量、关断能量，以及栅极电荷、栅漏电荷、输出电荷这类电荷参数。

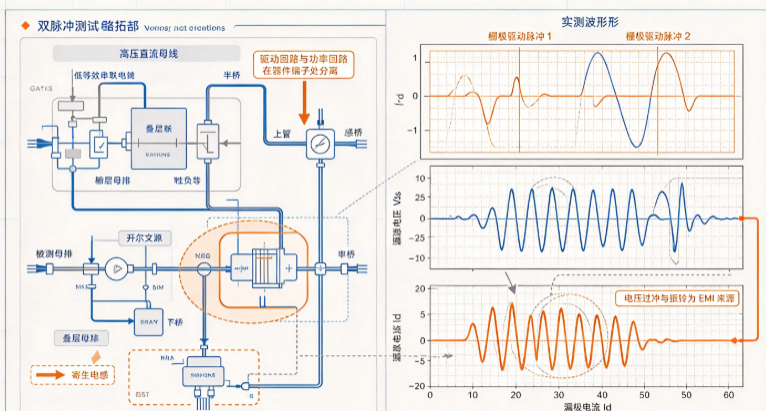

行业的事实标准测量方法是双脉冲测试：给器件两个栅极脉冲，第一个脉冲建立电感电流，第一个脉冲关断时测关断特性，第二个脉冲开通时测开通特性，负载是感性续流回路。它把开关损耗的测量从复杂拓扑里剥离出来，变成可控、可复现的标准动作。

这套方法对治具提出了功率测试中最苛刻的一组要求。

必须有独立的开尔文源极通路。 这是功率器件独有的四引脚形态（TO-247-4、HDSOP、部分 TOLL 与 PDFN 封装都带独立的开尔文源脚）。它的作用是把驱动回路和功率回路在器件端子上就分开，避免功率回路的寄生电感在栅极上感应出电压。如果治具把这两个通路在接触点短接了，开尔文连接就形同虚设。

换流回路的寄生电感要压到最低。 叠层母排、低等效串联电感电容、极短的功率环路是标配。

测量链路本身要够快。 电流测量用同轴分流或罗氏线圈，电压用高压差分探头，驱动侧要光隔离——任何一段的带宽不足，测到的边沿就是测仪器的边沿。

第三代半导体把这套要求又抬了一档。碳化硅器件的开关速度可以做到 50V/ns 以上量级，氮化镓更快。在这种速度下，治具寄生参数的微小差别会被直接写进结果：同一颗器件放在两只不同的治具上，开关损耗能差出可观的百分比，而器件本身毫无差别。 这类误差不会表现为失效，只会表现为数据不一致，因此更难被发现。

至于全测还是抽检，取决于成本结构：双脉冲测试单颗耗时在秒级，还要配高压大功率工装，量产几乎不可能全测。通行做法是以批次抽检为主，电源类与车规客户会加严，极端情况才做全测。

四、体二极管参数：从反向恢复到碳化硅的退化

体二极管相关参数包括正向压降、反向恢复时间、反向恢复电荷、反向恢复峰值电流，以及反向恢复的软度。它们在桥式拓扑里的意义重大：反向恢复电荷越大，桥臂换向时的损耗和电磁干扰就越严重。

硅基 MOS 的体二极管反向恢复特性最差，这也是它长期以来在硬开关桥臂里被诟病的地方。

碳化硅器件的情况更微妙。 它的体二极管正向压降本身就高，通流损耗大；更要紧的是，体二极管持续通流会引发双极退化——体内原有缺陷在载流子复合能量下扩展为堆垛层错，宏观表现为导通电阻上升、体二极管压降上升。这是一类随时间累积的退化，不是瞬时失效。正因为如此，实际电路中普遍用反并联的碳化硅肖特基二极管来旁路体二极管，体二极管参数的测量也随之变成可靠性筛选的一环，而不只是参数记录。

IGBT 的合封快恢复二极管同样要测反向恢复时间与电荷，并且要看软度——硬恢复会在关断瞬间产生高压尖峰和振荡。

氮化镓器件这里有个根本差异：它没有体二极管，反向恢复电荷几乎为零。 这是它在硬开关桥臂（例如 totem-pole PFC）里最大的优势来源。对应到测试上，就是反向恢复这一组参数对它不适用，取而代之的是第三象限导通特性的测量。

反向恢复的测量本身也有讲究：需要在规定的正向电流和规定的电流变化率条件下进行，用感性负载，且必须脉冲化，否则器件直接过热。电流变化率这一项如果没控制住，测出来的电荷值就没有可比性。

五、热相关参数：测的是参数，决定的是治具

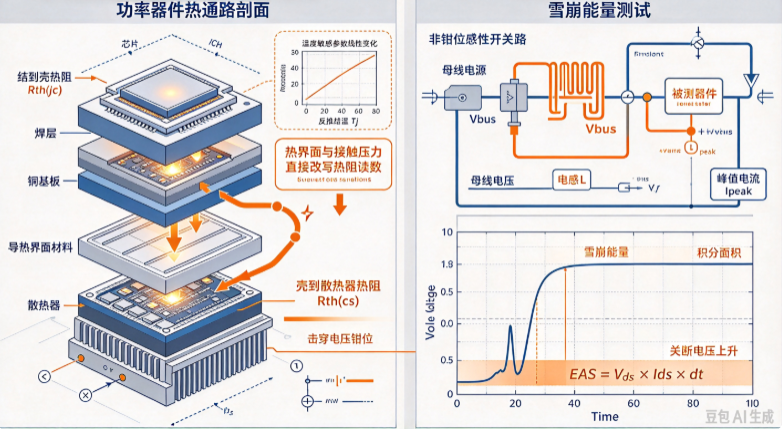

热参数包括结到壳热阻、结到环境热阻、瞬态热阻抗曲线，以及结温本身。

结温没法直接测，行业通用的做法是找一个温度敏感电参数做标尺：饱和压降、体二极管正向压降、阈值电压、栅极内部电阻都随温度规律变化，先标定它们的温度系数，测参数即可反推结温。瞬态热阻抗则通过加热与冷却的响应曲线来提取。

这一章的关键不在于参数定义，而在于一个容易被低估的事实：热参数的测量精度高度依赖治具本身就是一条合格的热通路。 施加压力的方式、接触面积、导热界面材料、温度测点的位置、以及冷却条件是否真的稳定在 25℃ 或 150℃，每一项都会直接改写测量结果。同一颗器件，压装方式不同，热阻能差出可观的比例。

因此车规与工业级功率器件在做热验证时，治具要与热沉、恒温台、温度控制器一起作为整体考虑，而不是"夹住器件就行"。碳化硅与氮化镓因为功率密度高、芯片面积小，对热通路的要求还要更严——芯片越小，界面热阻在总热阻里的占比越高。

六、雪崩耐量：破坏性决定了它只能是抽检

单脉冲雪崩能量测试，也就是非钳位感性开关测试。原理是让器件在关断时承受感性负载强灌的电流，被迫进入雪崩击穿，看它能扛住多少能量。能量值由母线电压、电感量和雪崩电流决定，工程上常用近似式计算。

它的失效机理分两类：一类是纯粹的热失效，能量超过芯片的热容；另一类是寄生双极型晶体管被触发闩锁，器件瞬间失控。后者与电压电流变化率强相关，还与栅极关断电阻的取值有关——这也是为什么雪崩测试的驱动条件必须写死在规格里。

这个测试本质是准破坏性的： 器件要么被推到失效边缘，要么直接失效。这决定了它在量产中只能是抽检——通常作为设计验证与可靠性验证项目，按批次抽样。车规级应用会加严，部分厂商会按远低于失效阈值的能量水平做百分之百筛选，但那已经是"应力筛选"而不是"耐量测试"了。

对治具的要求因此也很特殊：需要能承受大电流脉冲的电感回路、可靠的栅极驱动、以及器件失效时的隔离保护。失效瞬间器件可能炸裂，治具既要耐冲击又必须便于更换，不能因为一颗器件报废整块工装。

碳化硅器件的雪崩表现与硅基器件不能简单类比，它的短路耐量和雪崩能力往往要分开评估，且都与栅氧可靠性挂钩。这也是第三代半导体器件在可靠性验证清单上比硅基器件更长的原因。

七、老化与老化前后复测：微欧级的差值才有意义

功率器件的老化项目是成套的：高温反偏、高温栅偏、高温高湿反偏、高温储存、温度循环，以及最贴近实际工况的功率循环。车规按 AEC-Q101 执行，碳化硅器件还要参照 AQG 324 一类的专用规范。

老化对治具提出的是四个方向上的同时满足：高温、高压或大电流、长时间、多工位。 单次时长从 168 小时到 1000 小时不等，同时为了提高单批产出，老化板往往做成几十工位并行。在高温下长期通电，接触件的氧化与应力松弛是必然发生的，老化座的抗老化能力直接决定了这一工序的良率表现。

老化前后复测要看的参数相对固定：阈值电压的漂移量、导通电阻的增量、各种漏电流的增长、击穿电压的变化、体二极管压降的变化。 其中碳化硅器件的阈值电压漂移尤其需要关注，它与偏压温度不稳定性相关，而阈值漂移会直接传导到导通电阻上。

这里有一条纪律比参数清单更重要：老化前后的测量必须走同一条路径、同一套条件。 导通电阻的差值本身就在毫欧量级，换一只治具、换一种压装、温度测点挪一下，差值就没有意义了。很多看起来"老化后明显退化"的数据，追下去其实是两次测量条件不一致。

归因时同样要分两边。真实退化来自栅氧缺陷、金属化重构、焊层空洞、键合线脱落与疲劳；假性退化则来自探针高温氧化、弹力衰减、接触面污染。区分方法还是那三板斧：换已知良好的治具复测、清洁接触面后复测、以及必要时的物理分析。 只看数据变化趋势、不做物理复核的判罚，在功率器件上尤其危险，因为这个领域的"退化"与"接触不良"在数据上长得一模一样。

八、EMI、噪声与动态导通抖动

这一组通常是高端应用的抽检项，不一定进标准量产流程。

开关过程中的振荡是直接源头：栅极回路的振铃、关断时的电压过冲、以及由此产生的传导与辐射干扰。测试上的表现是波形上的过冲幅值、振铃频率、电压变化率与电流变化率。这些内容在第三章的双脉冲测试里其实已经采到了，单独拿出来作为判据，是因为主机厂与电源客户对电磁干扰有硬性指标。

动态导通抖动是第三代半导体的专属考点。氮化镓器件存在电流崩塌现象：器件在承受高压偏置之后，陷阱捕获载流子，导致随后的导通电阻比静态值高出不少。测量方法是先在关断态施加规定的高压偏置，再在规定的延时窗口内测导通电阻，看它随偏置电压与延时的漂移。碳化硅器件也存在程度轻得多的类似效应。

这一参数之所以重要，是因为它直接影响实际效率：数据手册上的静态导通电阻与电路里的实际表现不是一回事，设计裕量就是按这个差值留的。

测量这一项时的治具要求又回到了矛盾的原点：既要能承受高压偏置，又要在偏置撤除后的极短时间内完成微欧级测量，寄生参数、屏蔽水平、接触稳定性三者缺一不可。

九、失效归因：QFN 类封装的治具特有难点

前面八章的每一章，都对应着一组典型的失效与误判。而要把它们归到正确的地方，必须先看封装。

功率器件的封装形态分两条路：一类是带引脚的插件与表面贴装形态（TO 系列、TOLL、部分 SOP 形态），一类是无引脚的 QFN、DFN、PDFN 类封装。后者因为体积小、热性能好、寄生参数低，在中小功率和高频场景中占比越来越高，但它的治具难度也最高。

QFN 类封装在功率器件上有几个绕不开的特有痛点。

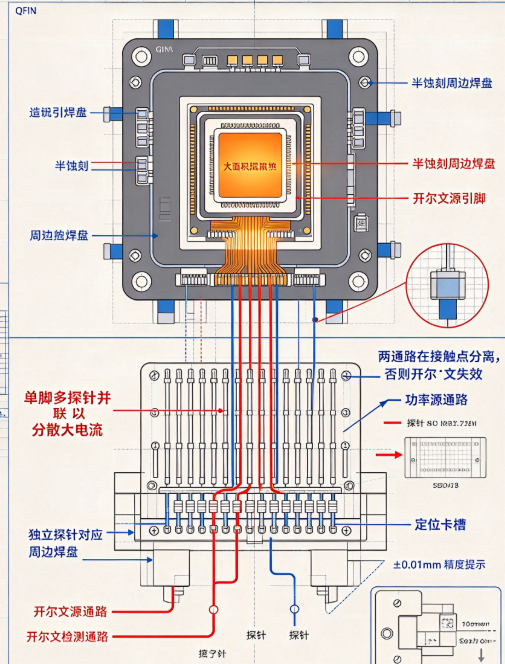

其一，底部散热焊盘同时是电气端子。 它通常连接漏极或源极，既是散热主通路又是电流主通路。这要求治具在同一个面上同时完成大电流承载、高效导热和可靠接触——三个目标互相打架，单点接触根本满足不了。

其二，没有引脚可以夹持。 QFN 周边是半蚀刻的焊盘，接触只能从垂直方向压接。而功率器件的电流动辄几十安培，单个接触点的过流能力有限，必须用多探针并联，并且要保证各探针之间的电流均衡，否则个别探针会先过热失效。

其三，开尔文源引脚必须与功率源在接触点彻底分开。 PDFN、TOLL 这类功率封装普遍带独立的开尔文源脚，作用是把驱动回路和功率回路分开。如果治具在接触点把两者短接，开尔文连接就完全失效，导通电阻测量会被接触电阻污染——而这些器件的导通电阻只有几毫欧到几十毫欧，污染量级可能直接超过被测量。

其四，自热无法回避。 测量电流本身就足以让器件升温，所以导通电阻必须脉冲测量，同时配套恒温条件与尽可能短的电流窗口。

其五，塑封体的翘曲与焊盘氧化。 QFN 塑封体在回流后和高温下的翘曲会改变边角焊盘的接触几何，边角接触不良是一类典型的间歇失效；焊盘表面的氧化层则需要在不损伤焊盘的前提下被可靠刺破。

把前面八章的失效按来源分一下，大致是这样：

值得强调的是其中的逻辑次序：功率器件的低阻测量对接触电阻极度敏感，这与 IC 的开短路测试恰恰相反。 在 IC 那边，接触电阻的微小变化对 0.7V 的结压降读数几乎无影响；在功率器件这边，同样的变化可以直接决定一颗器件的分档结果。这是做惯了 IC 测试的团队转向功率器件时最需要转变的认知。

十、治具侧的对应：谷易电子功率器件测试座方案

把前面九章的要求收拢，功率器件治具要同时满足四件事：大电流承载、微欧级测量通路、宽温长期稳定、以及针对无引脚封装的可靠接触。

深圳市谷易电子有限公司（goodesocket）在这个领域的产品线是围绕功率器件与分立器件展开的：TO 系列功率器件老化座、TOLL 分立器件测试座、DFN 系列功率器件测试座、功率模块测试座、IGBT 与新能源测试座，以及大电流弹片微针模组。形态以翻盖式为主，主体材质采用合金，压合平稳，并支持探针单独更换。

对照前面各章，几项公开规格的落点如下。

开尔文四线制，对应第二章与第九章的低阻测量。 谷易的 TO252（5 脚）功率器件测试座明确支持开尔文四线制测量，用于消除接触电阻对微欧级测量的干扰。这项能力直接服务于导通电阻这一最核心的分档参数——没有它，前面讨论的所有精度问题都无从谈起。

大电流与高压承载，对应第三、六章。 谷易公开给出的能力口径包括：支持 1000A 以上脉冲电流、接触阻抗不大于 1mΩ、高压隔离耐压达到 5kV 级别。1000A 的脉冲电流能力主要服务于雪崩与短路一类的极限测试，5kV 隔离则对应 1200V/1700V 等级器件的高压测试安全需求。此外，大电流弹片微针模组的额定电流标称为 3A 到 50A，机械寿命标称 20 万次，覆盖常规功率测试区间。

低寄生与高频能力，对应第三章与第八章。 公开口径提到采用射频探针与同轴结构、带宽不低于 500MHz；DFN 8 脚功率器件测试座的单脚高频能力标称可达 2GHz。这两项服务的正是第三代半导体器件的动态参数测量——在 50V/ns 量级的开关速度下，治具的寄生参数已经是测量链路的一部分，而不是可忽略项。

宽温与热管理，对应第五章与第七章。 老化座方面，公开口径为可耐受 168 小时以上持续运行，并集成热电制冷器支持 65℃ 到 200℃ 的温度循环，同时可实时监控结温漂移。TO 系列的第三代半导体高温老化座耐温标称可达 200℃，触点为可更换的镀金探针。热管理上还有一个针对性设计：在大焊盘位置布置接地散热探针，直接在器件侧加速散热，这对 TO247 这类大功率器件的老化与测试是刚需。

单脚多探针并联与模块化，对应第九章的 QFN 痛点。 针对功率器件大电流、高功耗的特点，谷易的做法是单个引脚使用多根探针并联，把大电流分散到多根探针上并行承载——这正是无引脚封装在没有夹持点的前提下解决过流问题的现实路径。配套的还有定位精度 ±0.01mm 的微调定位卡槽、以及旋压式压板带来的均匀受力，用来压制翘曲导致的边角接触不良。模块化这边则支持 64 工位老化板的并行作业，以及老化座与老化板之间的螺丝固定（座子损坏时只需换座，不必报废整块老化板）。

覆盖面上，脚位间距支持 0.2 到 2.54mm，常规耐温区间 -55℃ 到 180℃，更高温度可定制；结构上另有一体化方案，同一基座可切换测试与老化两种工作模式，减少换型成本。

功率器件测试的技术难点，不在于参数多——参数清单翻几页就能列完——而在于每一环都是一对矛盾的共存：大电流与微欧级测量要在同一副治具上完成，高压隔离与低寄生回路要在同一个空间里实现，低阻通路与高温长时老化要同时成立。

把这些矛盾理清楚，再看治具选型，标准就很明确了：低阻测量有没有走四线制、大电流有没有分散承载、宽温下接触力是否还能保持、失效之后更换成本是否可控。 这四条决定的不只是测试的准确度，也包括量产线能不能跑得下去。
