线性霍尔传感器芯片应用测试:谷易电子传感器无磁芯片测试座socket

发表时间:2026-10-26 10:37:44浏览量:182【小中大】

线性霍尔传感器是少数几种"输出量取决于外界物理场"的芯片。它的输入端接的不是信号源,是一块磁场。这让它的测试跟绝大多数模拟芯片都不一样,把电源和示波器接好只完成了一半,另一半取决于用什么磁场去激励它、那...

线性霍尔传感器是少数几种"输出量取决于外界物理场"的芯片。它的输入端接的不是信号源,是一块磁场。这让它的测试跟绝大多数模拟芯片都不一样,把电源和示波器接好只完成了一半,另一半取决于用什么磁场去激励它、那个磁场有多准、测试座本身会不会把磁场扭曲。


一、先说应用,线性霍尔芯片装在哪里

线性霍尔的输出与磁通密度成比例,凡是需要把位置、角度、位移、电流这类物理量连续读出来的地方,都会用到它。

汽车里的油门踏板位置、电子节气门、转向扭矩、座椅与后视镜位置,用的是它。电池管理系统里的大电流测量,靠它把电流产生的磁场读成电压。工业侧的机械臂关节角度、阀门开度、液位与流量计,也常见它的身影。消费类里有磁编码器、云台角度反馈、笔记本开合角度检测。

这些应用的要求是连续量输出,判据落在零点、灵敏度、线性度、温漂这四个指标上。跟开关型霍尔只看一个跳变点不同,线性霍尔的每一点输出都有意义,任何一点的偏差都会直接变成系统的测量误差。所以它的测试重点不在"能不能触发",而在"整条输出曲线对不对"。

内部构成

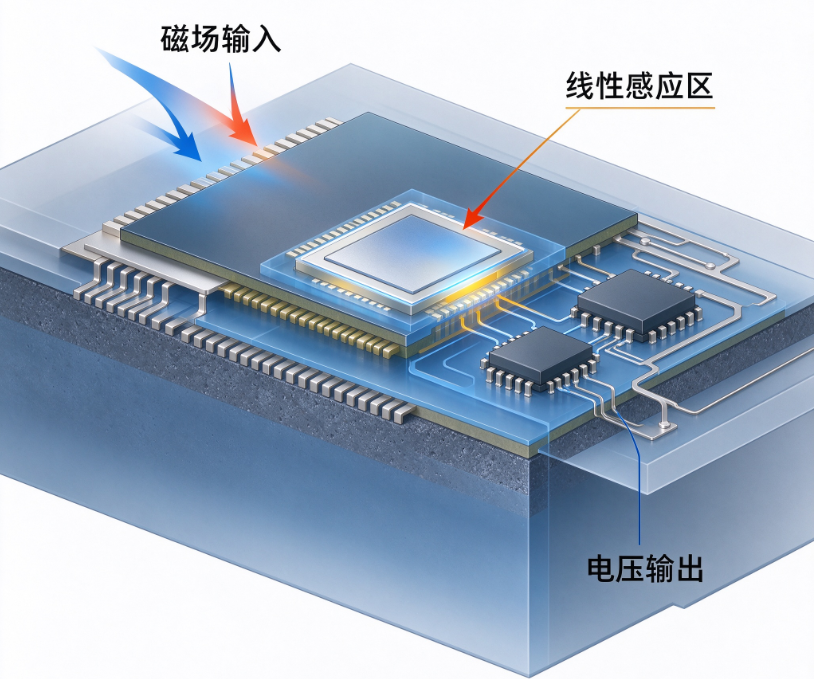

通常包含霍尔片、偏置电流源或斩波稳定电路、差分放大器、温度补偿网络、输出级。可编程型号还带 EEPROM,用来存灵敏度、零点偏移、温度补偿系数,出厂前由厂商逐颗写入。

封装形态

差别很大。板上小信号应用多用 SOT23-3、SOT23-5、SOP8;工业与汽车上常见 TO92、TO94 这类带外露磁感面的封装。以 TO94 为例,芯片本体尺寸约 5.22mm × 5.75mm、厚度 1.56mm,引脚间距 1.27mm,只有 4 个引脚。看着好测,实际上对夹具的要求一点都不低,原因在第五节和第六节说。

二、测试条件分成六类

六类条件的层次跟其他器件类似。环境条件定物理边界,电气供电条件定能量边界,磁场激励条件定激励边界,工装夹具与屏蔽校准条件定测量不确定度,工作模式配置条件定芯片此刻在做什么,可靠性应力条件把前面五项放进应力里再走一遍。

条件类别

线性霍尔的特殊之处

主要风险

环境条件

除温湿度外,还多了地磁场与工位背景磁场

背景磁场混入零点测量,铁磁物体带来静态偏置

电气供电条件

零点输出为 mV 级,必须走 Kelvin 四线

接触电阻压降污染零点判据

磁场激励条件

核心项,含均匀度、方向、扫场方式与温度耦合

激励源温度漂移被误判为芯片灵敏度温漂

工装夹具与屏蔽校准

无磁是准入门槛,金属外壳屏蔽不了直流磁场

夹具带磁或扭曲磁场,数据整体失准

工作模式配置条件

输出形态多,可编程器件还要写 EEPROM

编程时磁场不准,写进去的零点改不回来

可靠性应力条件

压磁效应使零点对封装应力敏感

应力累积表现为零点单调漂移与磁滞增大

区别在于"边界"里多了一项磁场。而且这一项最难做准,因为它跟温度是会互相串的,第五节会专门讲这个坑。

三、环境条件,除了温湿度还有磁背景

温湿度与供电

温度通常定在 25℃ 正负 5℃,湿度 40% 到 60%RH,供电电压波动容差正负 5%。这几条跟常规模拟芯片一样。

磁背景

这是这一类里独有的。地球磁场本身就有约 50μT,大约相当于 0.5 高斯。工位上如果摆着步进电机、扬声器、带磁的螺丝刀、铁质机架,静态偏置磁场会更高。线性霍尔的满量程往往只有几十毫特斯拉,几十微特斯拉的背景磁通密度落在灵敏度尺度上已经不可忽略。

零场条件必须被验证

做法是在工位空载时先测一次背景磁场,确认在可接受范围内;测试前用消磁器对夹具和周围工具做消磁;每次换工位、换夹具、挪动机台之后重新测一遍背景场。一个被忽略的铁质扳手放在测试座旁边,就能让零点偏移测试整体偏掉。

温度均匀性

芯片的零点与灵敏度都随温度变化,如果测试工位本身有温度梯度,测出来的漂移量里混着工位温差,数据就没法用。测试座若能提供独立温控,把 DUT 表面温度稳定住,比依赖试验箱环境温度可靠得多。


四、电气供电条件,DC 偏置怎么写

供电电压档位

线性霍尔常见 3.3V 和 5V 两档,部分型号支持 2.7V 到 5.5V 的宽范围。每一档的上限、下限、标称值都要分别定义,因为灵敏度跟供电电压直接挂钩,比例输出的器件尤其明显。

供电电流与静态功耗

静态电流是判断电源域是否正常的第一道筛子。斩波稳定型器件在斩波周期内电流会有纹波,平均电流和峰值电流都要看。

纹波与噪声

线性霍尔的输出是 mV 级信号,供电上的纹波会直接进到输出里。测零点输出时,如果电源纹波没有被压住,读数会一直在跳,判据窗口就废了。

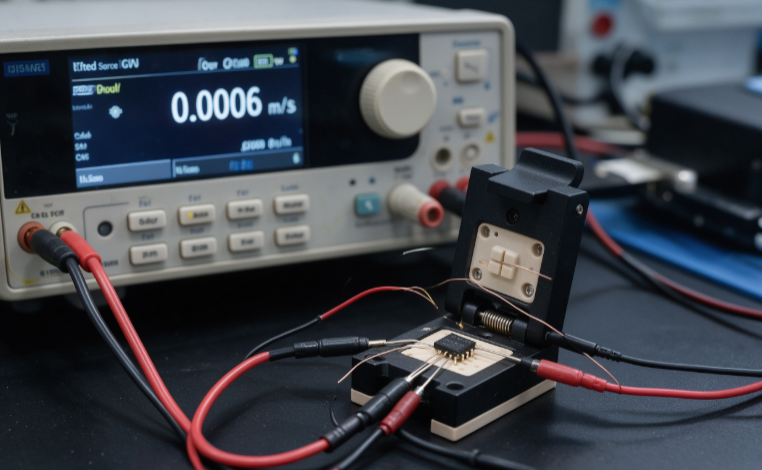

四线制 Kelvin 连接

这一条在霍尔测试里比在别处更重要。零点输出电压可能只有几毫伏的允许偏差,而接触电阻上的压降是同一个量级。用两线制测量,测到的是"芯片输出加接触压降",零点判据会被接触状态污染。所以输出端与电源端都要走 Kelvin 四线,把电流路径和感测路径分开。

上电时序与复位

可编程器件上电后有一段初始化时间,这段时间内输出无效。测试程序要等初始化完成后再采样,否则读到的是未稳定值。

输出级的驱动能力

线性霍尔的输出级通常要驱动 ADC 或者线束,输出阻抗、负载调整率、拉电流与灌电流能力都要测。靠近满量程时的输出非线性往往出在输出级,跟感测部分无关。

五、磁场激励条件,最核心的一段

这一节决定线性霍尔测试的成败。

磁场源的选择

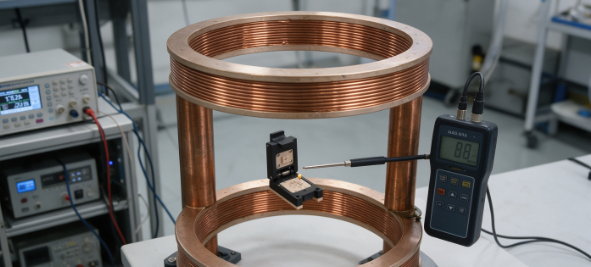

常见三类。亥姆霍兹线圈产生均匀区大、方向性好、可正负连续变化的磁场,是实验室的主力,线圈常数决定磁场与电流的比例关系。电磁铁能到更高场强,但均匀区小、有剩磁。永磁体简单,但磁场固定、不可扫描,适合做单点判据,不适合做曲线。

磁场标定

线圈的磁场强度靠电流和线圈常数换算,而线圈常数需要溯源。做法是用高斯计在均匀区实测,建立电流到磁通密度的对应关系,并定期复核。业界用数字高斯计的量程可以做到 3T、分辨率 0.1μT 量级,这个精度远超测试需要,但高斯计探头本身要送检溯源,否则只是把误差搬了个家。

均匀度与位置

传感器必须放在均匀区内,与磁体的间距、角度都要控制。间距典型值在 1 到 3mm,取小了容易饱和,取大了信号太弱。磁场方向要与芯片的敏感轴正交,倾斜超过 5° 时误差就会明显增大。这些几何条件靠三维位移台保证,位移台的重复定位精度直接变成磁场的不确定度。

扫场方式

灵敏度与线性度需要在量程内取多点拟合。行业惯例是步进扫场,步长控制在 0.1mT 一档,取足够多的点后用最小二乘拟合直线,拟合决定系数低于 0.98 就说明线性有问题。只测两点算斜率的做法在实验室可以,在产线上必须配合多点抽检。

磁滞要正反向扫场才看得出来

从零场加到满量程,再退回零场,再反向加到负满量程,这条闭合曲线的宽度就是磁滞。磁滞超标的典型原因是磁感材料本身的剩磁与封装应力,单方向扫场测不出来。常见判据是正反向输出差值对应到磁通密度不超过 0.3mT 量级。

温度与磁场的耦合,这是最容易踩的坑

零点温漂和灵敏度温漂是必测项,但测试方法本身会引入误差。如果用永磁体做激励源,磁体的磁通密度会随温度变化,钕铁硼的剩磁温度系数大约在 -0.11% 每摄氏度,钐钴大约 -0.03% 每摄氏度。试验箱升到 125℃,永磁体的磁场已经掉了将近 13%,这部分降幅跟芯片的灵敏度温漂混在一起,最终会算到芯片头上。

正确的做法是在宽温测试中用线圈做激励源,靠电流闭环把磁通密度锁在设定值上,让温度成为唯一的变量。如果非要用永磁体,就得对磁体的温度系数做补偿,或者在每个温度点用高斯计复测磁场并归一化。

正交轴干扰

芯片对非敏感轴向的磁场也有响应。测试时要施加垂直方向的磁场,看输出变化量,折算成交叉轴灵敏度衰减比。这一项在多轴磁环境里决定测量精度,也是客户投诉里比较常见的一类。


六、工装夹具、屏蔽与校准条件

这一节是霍尔测试跟其他器件差别最大的地方。

无磁是硬要求

常规芯片测试座的探针是铍铜合金,表面镀金。问题在于常规镀金层和部分探针基材带有磁性,装在被测器件的正下方,本身就成了一块小磁体。霍尔芯片测的是磁通密度,夹具带磁等于在测量回路里加了一个随位置变化的偏置源,测出来的零点、灵敏度、线性度全部失准。业内有句话,这类芯片的测试要求已经把大部分测试座厂商挡在门外。

所以霍尔测试座从材料开始就要重新选。座体要用非磁性的工程塑料与不导磁的金属,探针要用无磁材料或者无磁镀层,屏蔽罩、弹簧、螺丝、定位销这些看起来不起眼的零件同样不能带磁。这不是选配项,是准入门槛。

金属外壳屏蔽不了直流磁场

这一点常被误解。测试座加金属外壳能屏蔽高频电磁干扰,但对静态磁场几乎没有屏蔽作用,金属外壳的磁导率接近空气,磁力线照样穿过去。要屏蔽静磁场得用高磁导率材料,比如坡莫合金或者坡莫合金内衬的屏蔽腔,而且厚度和层数都有讲究。

更麻烦的是反向作用

如果座体里混进了铁磁材料,它不会帮你屏蔽磁场,反而会变成磁路的一部分,把线圈产生的均匀磁场扭曲掉,让被测器件处的磁通密度偏离标定值,而且这个偏差随器件装配位置变化。同一批芯片在同一工位上测,只要装偏一点,磁场条件就变了。

校准与参考件

每次换线圈、换夹具、换工位之后,要用高斯计在 DUT 位置复测实际磁通密度,更新标定系数。日常运行中用一颗已知参数的参考芯片做每日校验,看零点与灵敏度是否落在历史分布中间。参考芯片不能放在普通料盒里,要远离铁磁物体存放。

接触与结构

探针接触电阻要低且稳定,因为零点输出是 mV 级。定位精度要够,装偏会同时改变接触状态和磁场条件。结构上还要防止压伤芯片的磁感面,那个面是裸露的塑封或镀层,刮一下就报废。

七、工作模式配置条件

输出模式

线性霍尔的输出形态比想象中多。模拟比例输出最常见,输出电压与供电电压成比例;还有 PWM 输出,占空比对应磁通密度;SENT 这类数字单边沿 nibble 传输协议在汽车上用得越来越多;带 I2C 或 SPI 的可编程器件可以直接读寄存器。

测试程序要先确认器件处于哪种输出模式,再选对应的测量方法。用示波器测占空比和用万用表测直流电压,是两套完全不同的配置。

可编程器件的编程与校验

这类器件出厂前要写灵敏度、零点、温度补偿系数。写之前要先让器件进入编程模式,写完之后回读比对,最后锁定。编程环节对磁场条件有额外要求,写零点时器件必须处在已知的磁场里,磁场不准,写进去的零点就是错的,而且锁定之后改不回来。产线上这一环节往往是整条线良率损失最集中的地方。

内部滤波与带宽

很多器件内部有数字滤波,滤波强了输出稳,但响应变慢。带宽和响应时间是同一个设计的两端,测试时要按应用确认器件配的是哪一档,配置不同,判据就不同。

磁极方向

敏感轴的方向、南极还是北极对应输出正斜率,都要在配置里明确。装反了输出曲线就是镜像的,判据全部失效。

八、可靠性应力测试条件,研发阶段做

这一块属于 DV 与 PV,量产阶段不重复。

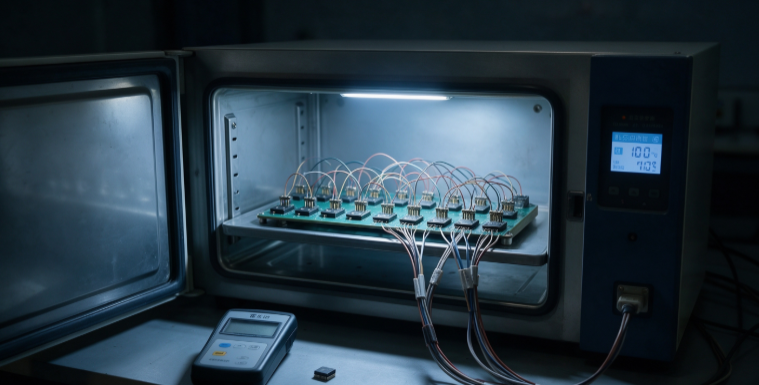

高温工作寿命

125℃ 带电工作 1000 小时。线性霍尔在这一项上的典型漂移是零点缓慢移动,原因是封装应力在高温下释放,霍尔片上的机械应力变化会通过压磁效应改变载流子迁移率。漂移量本身就是一个要标定的指标。

温度循环与温度冲击

-40℃ 到 125℃ 循环 500 到 1000 次。重点看三件事。零点是否随循环次数单调漂移,灵敏度是否退化,磁滞宽度是否增大。塑封料与硅片的 CTE 失配会在循环中不断累积应力,这三个指标是应力累积的敏感指示器。

高温高湿偏压

85℃ / 85%RH 偏压 1000 小时。湿气进入封装会改变介质参数,也会引起内部金属的腐蚀,表现为零点偏移和输出噪声上升。

ESD 与闩锁

磁感面一侧的芯片表面通常离外表面很近,静电放电容易打进去。HBM 与 CDM 都要做,部分汽车应用还要求按整机场景考虑带电插拔。

机械应力

振动、冲击、跌落。线性霍尔的输出对机械应力敏感,装配应力会让零点偏移,这一点跟开关型器件差别明显。测试时要注意,夹具的压紧力本身也是一种应力,压得过紧会让零点偏移读数偏高。

应力后的复测方式

每一轮试验结束,芯片要在基准常温条件下、零场与标定磁场下各测一轮,跟初始值比对。这里有两件事容易做错。一是应力后不能立刻测,要让器件回到热平衡;二是复测时用的是同一个测试座,如果座体在高温试验后有形变,测出来的漂移里就混了工装的漂移。所以关键试验的前后复测最好在同一套标定过的工位上做,并同时记录参考件的数据做对照。


九、从研发走到量产的测试条件收敛

到了量产阶段,测试条件会被大幅收窄。线性霍尔的产线测试跟研发验证最大的区别在于,产线上不可能给每颗芯片扫一条完整曲线。

磁场条件收敛成固定几个点

零场用于测零点,一到两个标定点用于测灵敏度,其中标定点要选在量程内的合适位置,避开饱和区。少数情况下会取三个点做线性度的粗略判断。

温度条件收敛成常温单点

限值来自 PV 阶段在产线实际温度下测得的分布,不是直接套规格书上的 25℃ 数据。

磁场稳定性是产线独有的约束

研发阶段可以慢慢标定,产线每个测试循环都要在毫秒到百毫秒量级完成,线圈的电流要能快速稳定。用永磁体做单点激励的产线方案,必须定期用高斯计复核磁场,因为永磁体本身会随时间退磁,也会被周围的铁磁物体影响。

常见的产线项目

零场零点输出,标定点灵敏度,输出上下限与饱和检查,静态电流与功耗,输出驱动能力,可编程器件的 EEPROM 回读校验。六到七项,常温单点,几秒内完成。

十、无磁测试座,谷易电子在这方面做了什么

回到第六节那个门槛。霍尔芯片测试座最难的不是精度,是材料。常规测试座的探针基材与镀层带磁,装上去就等于在测量回路里塞了一个干扰源。

无磁方向的突破

谷易电子在无磁方向上做的比较早。他们通过与国外探针厂商合作,在无磁探针上取得突破,做出来的无磁 socket 可以在磁性传感器芯片测试时不产生干扰。这一点在他们的磁性传感器类产品线上体现得比较直接。

针对霍尔芯片的具体座型

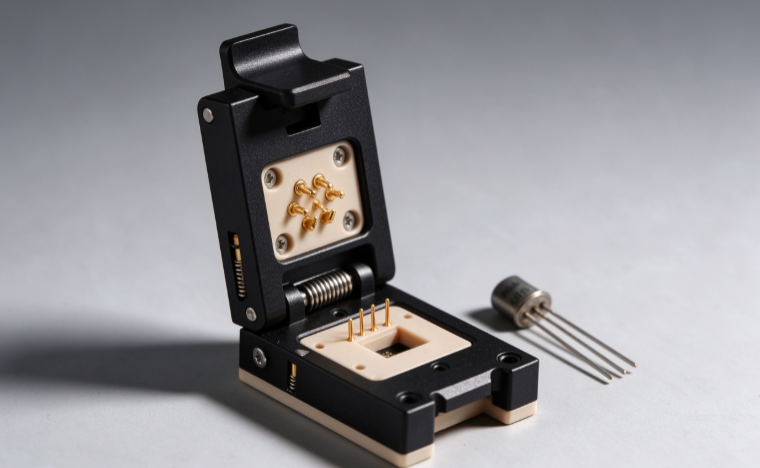

有针对 TO 封装的 TO94-4pin-1.27mm 型号,适配本体尺寸 5.22mm × 5.75mm、厚度 1.56mm 的霍尔芯片,翻盖式结构,座体采用防静电 PEEK 与无磁合金组合,产品定位就是"无磁测试",工作温度覆盖 -45℃ 到 +125℃。这个温域覆盖了车规 Grade 3 到 Grade 2 的验证需求。他们的产品线里还有多款以"无磁合金翻盖测试座"命名的型号,主要是给磁性传感器类芯片配套。

无磁之外的基础能力

谷易的测试座通用做法里有几项对霍尔测试有实际价值。

三维扫描建模定制的定位结构,整体定位精度做到 1μm 量级,配合精密导向槽与限位结构,减少装配偏移带来的磁场条件变化。探针采用进口高弹性铍铜,表面 5μm 硬金镀层,接触阻抗稳定在 8mΩ 以内,也有型号用镍钯金镀层把接触电阻压到 10mΩ 以内、耐温 200℃。针对细间距与无引脚封装,用独立式双头探针,单针独立运动互不干扰,压合受力均匀,插拔过程不刮伤磁感面。

座体材料用阳极硬化铝合金配耐高温 PEEK 复合材料,热膨胀系数与封装匹配,高低温下不变形不翘曲。老化座采用碳纤维基板与殷钢复合结构,CTE 约 5ppm/℃,在 -40℃ 到 150℃ 范围内对位精度保持正负 5μm。他们的共地抗干扰架构有专利(CN 117434304 A),用金属外框、金属固持座加接地弹簧探针构成统一接地网络,接地电阻稳定在 10mΩ 以内。老化座在 85℃ 到 150℃ 全温域内单批次芯片温差控制在正负 1℃ 以内。测试座支持手动测试、ATE 自动化测试与分选机对接,测试节拍可做到 10 秒每颗以内。

公司情况

深圳市谷易电子有限公司,位于宝安区福永街道,主营芯片测试座、老化座、编程烧录座与测试夹具,产品线覆盖 BGA、EMMC、EMCP、QFP、QFN、SOP、SOT、TO、LGA、LCC、DDR、FPC 等封装,支持一件定制。


十一、几条落地建议

磁场系统要溯源,工位要逐个标定

线圈常数、高斯计探头、参考件三者构成一条溯源链,任何一环失效,整条线的数据都不可信。多工位测试时每个工位的实际磁通密度要分别实测,工位间的磁场差异往往是这个方案里最大的系统误差来源。

温漂测试要把磁场源的温漂解耦

宽温测试用线圈而不是永磁体,或者对永磁体的温度系数做补偿。这一点如果没做,测出来的灵敏度温漂里混着激励源的漂移,后续所有温度补偿系数都会跟着错。

工位上要清场

铁磁物体的管理是霍尔测试里成本最低、收益最高的一件事。测试座上不放假件之外的东西,螺丝刀、镊子、料盒、扳手全部换成无磁材质或者移出工作区,按班次做一次背景磁场复核。

参考件与工装一起进维护体系

测试座的接触阻抗会随测试次数上升,座体材料的无磁特性也可能因为零件更换被破坏。按周记录参考件的零点与灵敏度读数,画成趋势图,出现漂移先查工装,再查芯片。

线性霍尔的测试条件看着是六类,真正的难点集中在两处,一处是磁场激励做不做准,一处是工装带不带磁。前者决定数据对不对,后者决定数据真不真。这两件事都不在测试程序的代码里,而在实验室的线圈标定记录、工位的清场纪律,以及那颗装在芯片下面的测试座。芯片本身做得再好,也要靠一套不干扰磁场的连接方式,把它真实的输出交出来。
