加速寿命测试听起来是一件事，实际是几件目标完全不同的事。

一个新车规项目导入时，可靠性清单上通常并排列着三项：高温工作寿命、高加速温湿度应力、温湿度偏压。它们都要把芯片放进腔体、加上偏置电压、跑上千小时，工位看着也差不多。但如果因为"都是老化"，就指望同一套老化板和老化座通吃三种测试，结果往往是钱花了、时间到了、数据却不能用——因为这三种测试对治具的要求，在很多关键项上是相反的。

要理解这个矛盾，得先从条件本身说起。

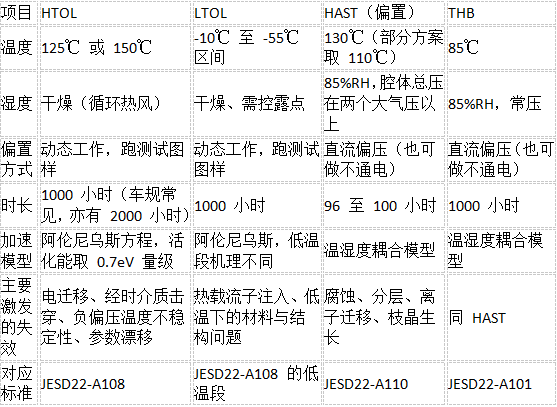

一、把三者的条件摊开

这张表里有几处值得停下来看。

温度和湿度是两件独立的事，而三者的组合方式完全不同。 HTOL 是干热，THB 是湿热但温度不高，HAST 则是用加压的方式把高温与高湿同时塞进腔体——在 130℃ 下要维持 85% 的相对湿度，腔体总压必须达到两个大气压以上，这正是它叫"高加速"的原因，也是它对治具最不友好的地方。

偏置方式的差异被严重低估。 HTOL 和 LTOL 要求器件真正跑起来，意味着老化板要提供电源、时钟、图样、去耦、终端和驱动；HAST 和 THB 只需要施加直流偏压，老化板上几乎只有电源和地。这直接把两类老化板变成了两种产品：一个是动态驱动板，一个是静态偏置板。

时长差了整整一个数量级。 HAST 用 96 至 100 小时对标 THB 的 1000 小时，这个等效关系建立在取 0.7eV 量级活化能的温湿度耦合模型上。数量级上成立，但正因为它是推算出来的，HAST 才通常不单独作为正式认证数据使用。

二、各自适用的场景

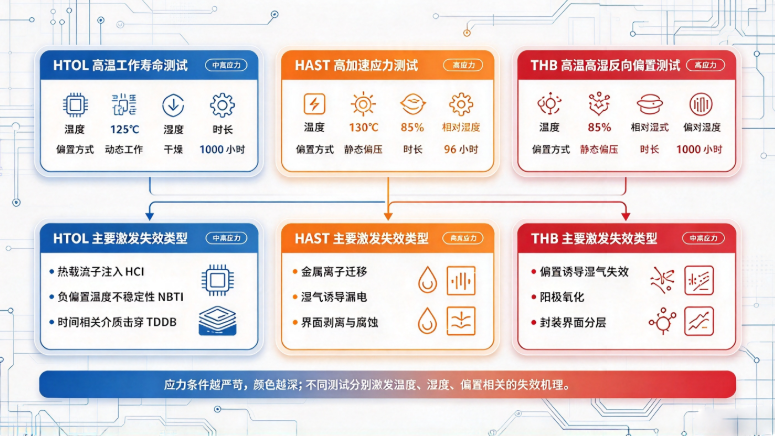

HTOL 最普适。 几乎所有要做寿命验证的器件都会跑它，因为它激发的是热激活类失效——电迁移、介质经时击穿、负偏压温度不稳定性——这些机理在任何温度下都在缓慢发生，高温只是加速。125℃ 下 1000 小时大致对应十年量级的使用时长，150℃ 下的等效倍数还要更高。它是可靠性清单里的地基。

LTOL 是补充项，但补的是 HTOL 补不了的。 关键在热载流子注入：这个机理在低温下反而更显著，因为载流子平均自由程随温度降低而变长，更容易获得足够能量注入氧化层。高温跑 HTOL 抓不到它。低温工作寿命因此适合两类对象：小尺寸模拟与射频器件（尺寸越小热载流子效应越突出），以及实际要在低温环境中工作的产品。它常被 HTOL 的光芒盖住，但在针对性场景下是不可替代的。

HAST 是快速评估手段。 它的价值是快——不到一周就能拿到结果，因此在新品导入、封装材料与工艺变更、潮敏等级评估这些需要快速反馈的场合是首选。它也常被用作产线的周期性监控手段。但它有一处硬伤：130℃ 配合 85% 的相对湿度，构成了实际使用中几乎不存在的应力组合，加速倍率依赖模型推算。拿它做唯一判据是不妥的。

THB 出的是正式数据。 85℃ 与 85% 相对湿度的组合，本身就是常见的最恶劣使用条件，不用推算就成立。车规与工业级的认证清单里，THB 与 HTOL 通常是并列的两项，前者 1000 小时，后者 1000 小时。

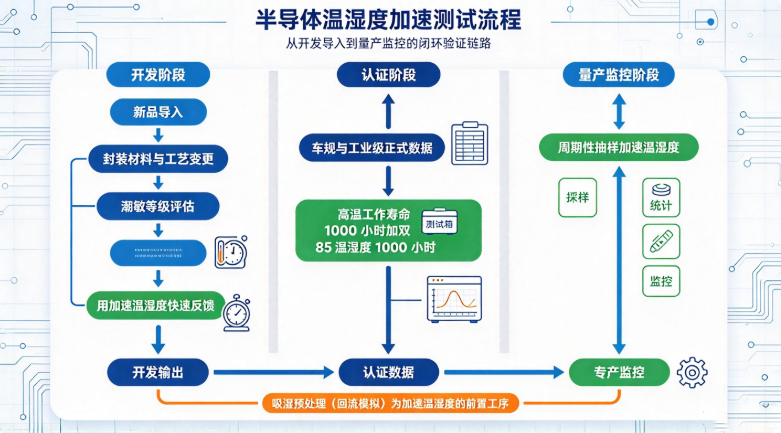

于是形成了通行的组合策略：开发阶段用 HAST 快速试错与筛选，定型阶段用 THB 出认证数据，两者都建立在 HTOL 的基础验证之上。 军品级则再往上加码，例如在更高的温湿度条件下延长时长，并叠加温度骤变循环。

还有一项容易被忽略的前置工序：吸湿预处理（回流模拟）。器件在进 HAST 腔体之前，通常要先按标准做吸湿与回流，模拟它在贴装过程中吸进去的水。没有这一步，HAST 的分层失效就激发不出来。

三、条件差异如何改写了老化板

老化板是三种测试的共同载体，但它们的板材、接口和板上元件的选材逻辑，在很多项上是相反的。

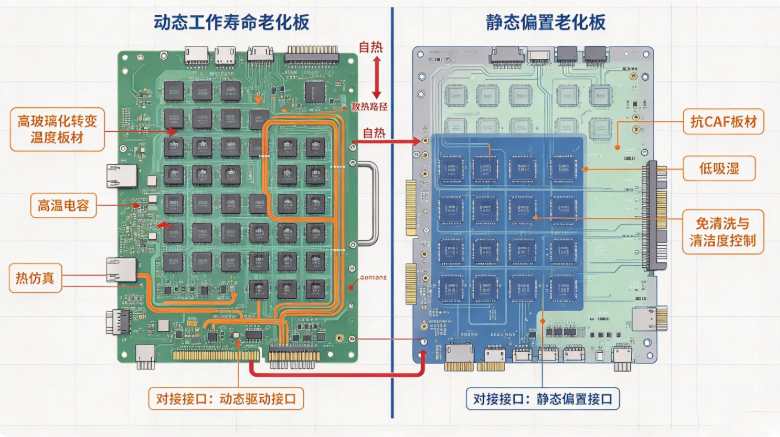

接口与走线密度：这是最根本的分野。 动态老化的板子要承担时钟与图样信号的分配，走线密度高、层数多、还要考虑信号完整性与电源完整性；静态偏置的板子只需要把偏置电压铺到每个工位，主体是电源层和地层，走线密度低得多。用同一块板兼顾两者，结果通常是代价高昂的过度设计。

与腔体的对接接口是易损件。 金手指、高温连接器、欧式连接器这几类接口都要在腔体温度上长期工作：HTOL 腔体 150℃ 时，连接器本身要耐到 150℃ 以上；HAST 腔体湿热时，连接器还要抗氧化、抗腐蚀、并且要考虑凝露——镀层选择在这里不是可选项。板子在三种测试之间来回流转，插拔寿命直接转化为使用成本。

板材的选材逻辑，高温和湿热是两个方向。 这一点最反直觉：

HTOL 板的核心指标是耐热：高玻璃化转变温度（150℃ 工况下要留足余量）、高热分解温度、低 Z 轴热膨胀系数（1000 小时的热循环下，通孔的可靠性取决于此）、厚铜承载。

HAST 板的核心指标是抗湿与抗离子迁移：低吸水率、抗 CAF 的板材体系、合适的表面处理。

THB 板虽然与 HAST 同属湿热类，但它的温度只有 85℃——对耐热的要求反而比 HTOL 低，把 HTOL 板的选材逻辑照搬过去是浪费。

三者的共性只有一条：清洁度。离子残留是湿热类测试的大敌，板厂的清洁工艺与免清洗助焊剂的选择直接决定成败。

板上元件是 HTOL 板的硬门槛。 去耦电容必须耐得住腔体温度。普通 X7R 介质电容的类别上限是 125℃，放到 150℃ 腔体里用，失效只是时间问题——HTOL 板必须用更高温度等级的介质或特种高温电容。此外还有每颗芯片独立配置保险丝（防止单颗失效拖垮整板）、上电缓启动电路（抑制批量上电时的浪涌），这些在静态偏置板上则可以大幅简化。

热设计是 HTOL 板的另一半工作量。 动态工作的器件本身会发热，板子要提供散热路径：接地焊盘的散热过孔、铜箔面积、工位间距、以及板在腔体中的放置方向。热仿真在这类板子上是常规动作，不是加分项。

工位排布也分场景。 湿热类测试中，板在腔体内通常竖直放置，为的是让凝水顺势滑落而不是积在器件上；热风循环的老化箱里则更看重风向与热均匀性。高密度的一拖多布局能把单颗分摊成本压下来，前提是单颗功耗撑得住。

四、老化座材料：耐热的扛不住湿热

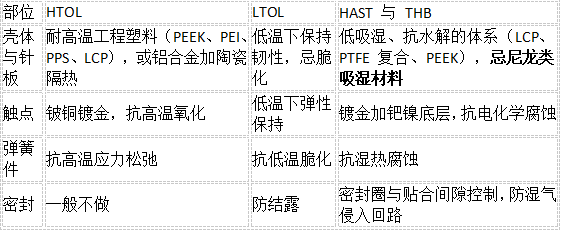

把三种测试对治具材料的要求列成一张表，矛盾就一目了然。

几点需要展开。

"耐高温"和"耐湿热"不是同一种能力。 以 PPS 为例，它的耐热性不错，是高温工况的常用料，但在高温高湿环境下会发生水解，长期性能衰减明显。而液晶聚合物与聚四氟乙烯体系的抗水解能力要高出一大截。反过来，某些吸湿率极低的材料在纯干热工况下性能优势并不突出，成本却更高。选材必须跟着工况走，没有通用最优解。

金属件在湿热下的失效是电化学问题。 85% 相对湿度加直流偏压，构成了一个标准的电解环境。只要有电位差、有电解质（水汽及其溶解的离子），金属迁移和腐蚀就会发生。因此湿热类治具的触点通常采用厚金层配钯镍底层的结构——金提供抗氧化，钯镍层则阻挡底层金属向上扩散。这不只是为了接触阻抗稳定，更是为了防止触点本身成为污染源。

绝缘性能在湿热下会整体下滑。 针板材料吸湿后，绝缘电阻下降，相邻触点之间可能出现漏电通路。这直接影响测试结果——测出来的可能是治具的漏电而不是器件的。抗 CAF 板材在这里不是可选项，而是基本要求。

五、接触介质：湿热工况下的取舍

三种测试对接触介质的容受度差别很大。

弹簧针在干热工况是主力。 它行程大、可补偿基板翘曲、寿命长，是 HTOL 与 LTOL 的通用选择。但它的结构里有一个天然的弱点：针管内部存在空隙。在干热环境这不算问题，在湿热环境里，这些空隙恰好是水汽凝结的落点——凝结水在针管内形成电解环境，既降低绝缘又腐蚀弹簧。

导电胶在湿热工况基本出局。 它的耐温上限通常就在 125℃ 附近，而且硅胶基体本身会吸湿，老化与吸湿叠加后性能和寿命都不稳定。高温工作寿命工况下还能勉强使用，湿热工况则不合适。

直接焊接是湿热测试的一条现实路径。 既然座子在湿热环境下是短板，那就干脆不用座子——把器件直接焊在老化板上，省掉整个接触界面。这条路牺牲的是可更换性（一块板只能服务一种封装、器件取不下来），换来的是接触界面零失效风险。在很多正式的湿热认证试验中，这恰恰是标准做法。

专用密封座则是另一条路，保留了可重复使用与多工位并行的优势，代价是要在密封、材料、触点上做足投入。选哪条路，取决于试验是长期重复还是一次性认证。

六、结构与设计：散热优先还是密封优先

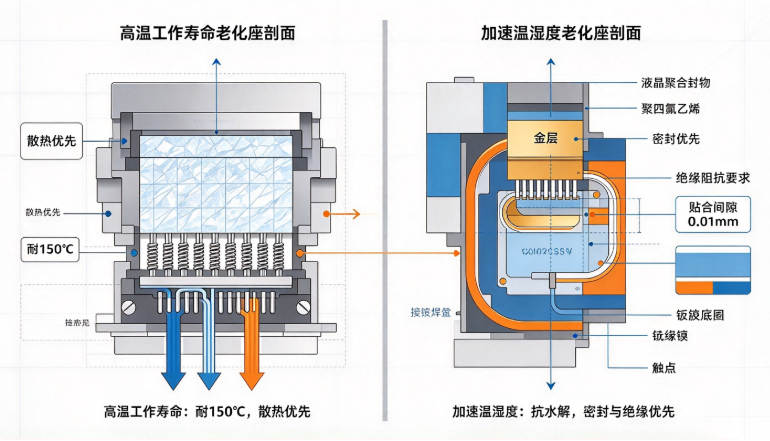

HTOL 座的设计重点是散热与长时稳定。 动态工作的器件自身发热，治具要能把热量导走：壳体用铝合金加陶瓷隔热层的组合是常见做法——铝合金负责导热，陶瓷层负责把热量限制在器件侧而不是传到外部设备。具体设计上还包括接地焊盘的散热通路设计、热仿真验证、盖子材质的导热性。

这里有一条容易被忽略的经验：盖子与壳体的材质选择还要考虑是否引发芯片自激。 高速器件上方如果覆盖大面积金属构件，可能改变其周边的电磁环境，诱发振荡。这类问题在纸面上看不出来，只有上机跑过才知道，因此在高速器件的老化治具上，材质选择要兼顾导热与电磁两方面的表现。

电流能力则是另一条硬指标：单针过电流能力要满足器件需求，功耗较大的器件还要专门考虑散热路径。长时方面，高温工作寿命的治具寿命要求往往按 5000 小时以上设计，而不是只满足单次 1000 小时。

HAST 座的设计重点完全转向密封与绝缘。 硅胶密封圈配合超声波焊接工艺，把座体与芯片封装之间的贴合间隙压到极小；绝缘阻抗要做到 1500 兆欧（500V 直流）量级以上；针板必须用抗 CAF 材料；偏压通路的间距与爬电距离要按最高偏压设计——湿热治具常需要支持到 300 伏直流偏压。结构上还要刻意避免形成水汽滞留的死角，否则积水会成为持续的污染源。

三者共通的设计要素则集中在可维护性与互换性上：定位销与安装孔按需求设计以保证板级互换，翻盖结构保证操作便利与压力均匀，而老化座与老化板之间采用螺丝固定这一点尤其关键——座子损坏时只换座，不必报废整块板。这一条在千小时级的试验里省下的是实打实的成本。

七、谷易电子的对应方案：把两套硬件需求分开列

深圳市谷易电子有限公司（goodesocket）在老化板与老化座上的做法，恰好印证了前面的全部论点——他们公开的 BGA144 电源芯片治具案例中，直接把 HAST 与 HTOL 的硬件需求分成了两个清单，而不是给一个通用规格。

HAST 插座一侧列出的是：

满足 130℃、85% 相对湿度、96 小时的试验条件，硬件本身的耐温能力要求到 150℃；

针板材料采用 PEEK，且明确要求针板耐 CAF；

要求可重复至少 5 次试验；

定位销与安装孔按需求设计。

HTOL 一侧列出的是：

满足 125℃、1000 小时的试验条件，硬件耐温能力要求到 150℃；

单针过电流能力不小于 1A；

功耗约 2W 的器件要做接地焊盘散热设计，并进行热仿真；

盖子与壳体材质不能引发芯片自激，同时要能良好散热；

针板采用 PEEK；

寿命要求满足 5000 小时以上；

定位销与安装孔按需求设计。

两个清单的交集只有"耐温 150℃、针板用 PEEK、定位销与安装孔"这几项，其余全部不同。这份清单本身就是"同一个座子做不了 HAST"最直接的证据。

在具体实现上，谷易的分路设计是这样的：

湿热路线的壳体采用液晶聚合物与聚四氟乙烯的复合材质，公开给出的抗水解能力是普通 PPS 材质的三倍；触点采用金层加钯镍底层的结构，接触阻抗稳定在不大于 30 毫欧，防的是高湿环境下的氧化与电化学腐蚀；密封采用硅胶密封圈加超声波焊接，座体与芯片封装的贴合间隙控制在 0.01mm 量级，绝缘阻抗达到 1500 兆欧（500V 直流）以上；偏压支持到最高 300 伏直流，最小引脚间距做到 0.2mm，覆盖 BGA、QFN、LGA 等封装。

干热路线的壳体则采用铝合金加陶瓷隔热层的组合，一侧导热一侧隔热；结构上对应功耗器件的散热需求，并针对高速器件的自激抑制做材质选择。

产品侧的覆盖情况是这样的：88pin 芯片老化座配老化板的方案，按公开规格可支持高温工作寿命 120℃ 通电 2000 小时、加速温湿度 120℃/85% 相对湿度 96 小时、温度循环 -45 至 150℃ 通电 2000 小时、双 85 温湿度 2000 小时，结构为翻盖式，且通电与不通电两种模式都能覆盖；BGA292 老化座可对应 130℃/85% 相对湿度的加速温湿度试验，以及 150℃ 单次 1000 小时的高温工作寿命，并满足 5000 小时寿命要求；TO247-3L 下压老化座的温度区间为 -45 至 155℃、相对湿度 85%、时长 1000 小时，可用于加速温湿度与高温工作寿命，且适配自动化上下料；SMD 一拖十六翻盖座则把单颗分摊成本压了下来。

老化板侧的配套做法同样对得上第三章的要求：每颗芯片的电源独立加装保险丝，滤波电容需耐 150℃ 高温与 50 伏电压，并配置缓启动电路抑制上电浪涌——这三条恰好对应 HTOL 动态老化板最容易出问题的部位。

实际应用方面，公开案例中有按 130℃/85% 相对湿度/100 小时完成消费级电源管理芯片加速温湿度测试的（报告接触阻抗波动不大于 5%），也有按 150℃/2000 小时完成车规雷达芯片高温工作寿命测试的（报告接触电阻稳定在不大于 30 毫欧）。

八、选型对号入座

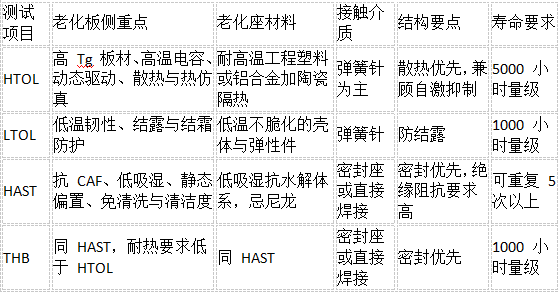

把全文收拢成一张对照表，选型时按图索骥即可：

三种加速寿命测试的分野，归根到底是四个变量——温度、湿度、偏置方式、时长——的不同组合。这四个变量先决定了加速什么、不加速什么，再决定了老化板该怎么选料、老化座该怎么设计。

把它们当成同一件事来做，代价往往不在采购成本上，而在数据能不能用上。一套在 HAST 腔体里腐蚀掉触点、或者在 HTOL 腔体里因为电容耐不住温度而批量失效的治具，浪费掉的是上千小时的试验时间和一整批样品。

反过来，条件理清楚了，选型就变成一道按图索骥的题：干热工况抓耐热与散热，湿热工况抓抗水解与密封，动态老化的板子解决驱动与散热，静态偏置的板子解决绝缘与清洁。这也是为什么成熟的做法是把两套硬件需求分开列——它们本来就不是一件事。
