医用级脑机接口芯片测试:BGA104pin芯片测试座的关键应用

发表时间:2025-07-07 14:34:52浏览量:174

医用级脑机接口芯片的测试与评估是确保其临床安全性和可靠性的核心环节。以下从芯片应用、工作原理及谷易电子BGA104pin测试座的关键应用展开分析: 一、医用级脑机接口芯片的核心应用 1. 神经系统疾病诊疗 芯片通...

医用级脑机接口芯片的测试与评估是确保其临床安全性和可靠性的核心环节。以下从芯片应用、工作原理及谷易电子BGA104pin测试座的关键应用展开分析:

图片来源:上海脑虎科技

一、医用级脑机接口芯片的核心应用

1. 神经系统疾病诊疗

芯片通过采集和分析脑电信号,实现癫痫、帕金森病等疾病的实时监测与干预。例如,佳量医疗的闭环神经刺激器植入患者颅内后,可在探测到异常放电时立即进行电刺激,抑制癫痫发作,已完成40多例临床手术并取得良好效果。对于渐冻症患者,脑机接口芯片可将神经信号转化为语言指令,准确率高达97%,帮助患者恢复基本交流能力。

2. 运动功能重建

芯片通过解码运动意图信号,驱动外骨骼或机械臂实现肢体功能代偿。例如,中国首例侵入式脑机接口临床试验中,受试者通过植入芯片控制电脑光标完成下棋、赛车等操作,未来将扩展至机械臂抓握等日常生活场景。

3. 意识障碍评估与治疗

芯片可捕捉植物人患者的微弱脑电信号,辅助医生判断意识状态并制定唤醒方案。华中科技大学协和医院使用衷华脑机的芯片,在脑肿瘤手术中实时监测神经通路功能变化,为个性化治疗提供量化依据。

4. 感觉缺陷修复

通过将外部传感器信号转化为神经电信号,芯片可帮助失明患者恢复视觉感知。例如,视觉芯片将图像信息转化为电脉冲刺激视觉皮层,使患者感知到基础光影。


图片来源:上海脑虎科技

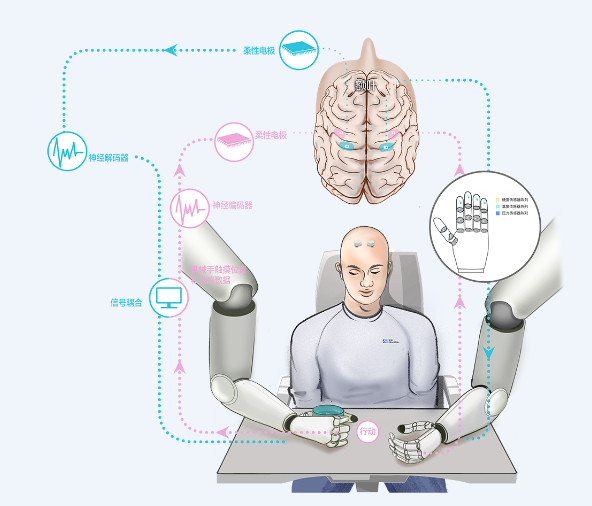

二、脑机接口芯片的工作原理

1. 信号采集与预处理

芯片通过柔性电极(如衷华脑机的“软针”阵列电极)采集大脑皮层的微伏级电信号(<10mV),并进行放大(增益>1000倍)、滤波(带宽0.1-1000Hz)及模数转换(分辨率≥16位),确保信号信噪比(SNR)>40dB。

2. 特征提取与解码

内置算法(如机器学习模型)对信号进行特征提取,识别运动意图、情绪状态等模式。例如,侵入式芯片通过分析运动皮层神经元放电频率,将信号解码为“向左”“加速”等指令,平均延迟<20毫秒。

3. 控制指令输出

解码后的信号通过无线传输(如蓝牙5.0或Wi-Fi 6)或有线接口(如USB-C)驱动外部设备,同时接收设备反馈信号实现闭环控制。例如,植入式芯片通过无线供电技术(能量传输效率>70%)维持长期稳定运行。

4. 生物相容性设计

芯片封装采用医用级陶瓷或钛合金材料,表面涂覆生物惰性涂层(如聚对二甲苯),确保植入后无免疫反应。例如,衷华脑机的电极阵列采用柔性材料,可贴合硬膜外区域避免脑组织损伤。

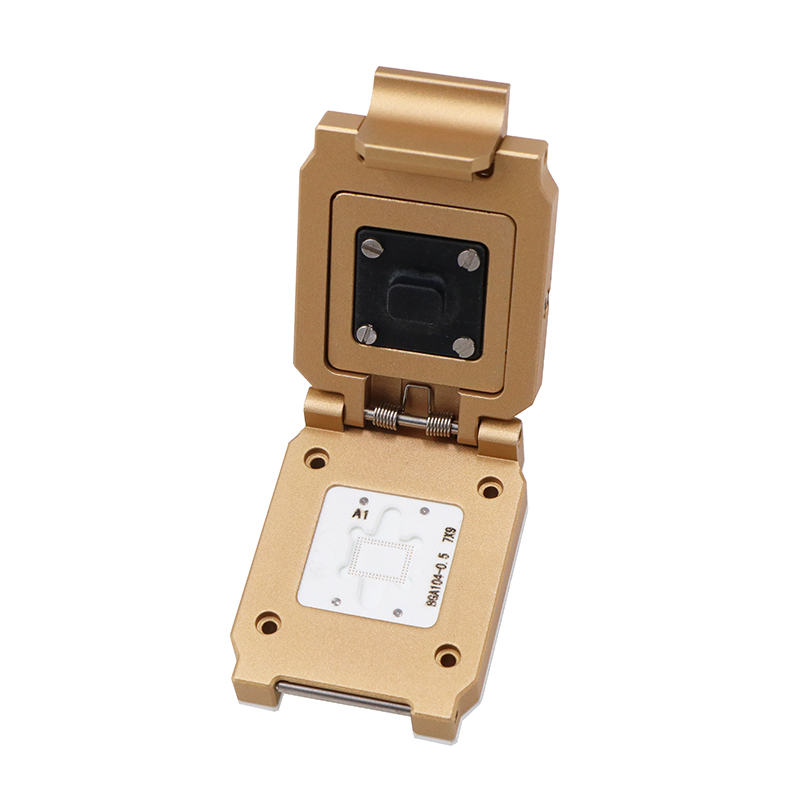

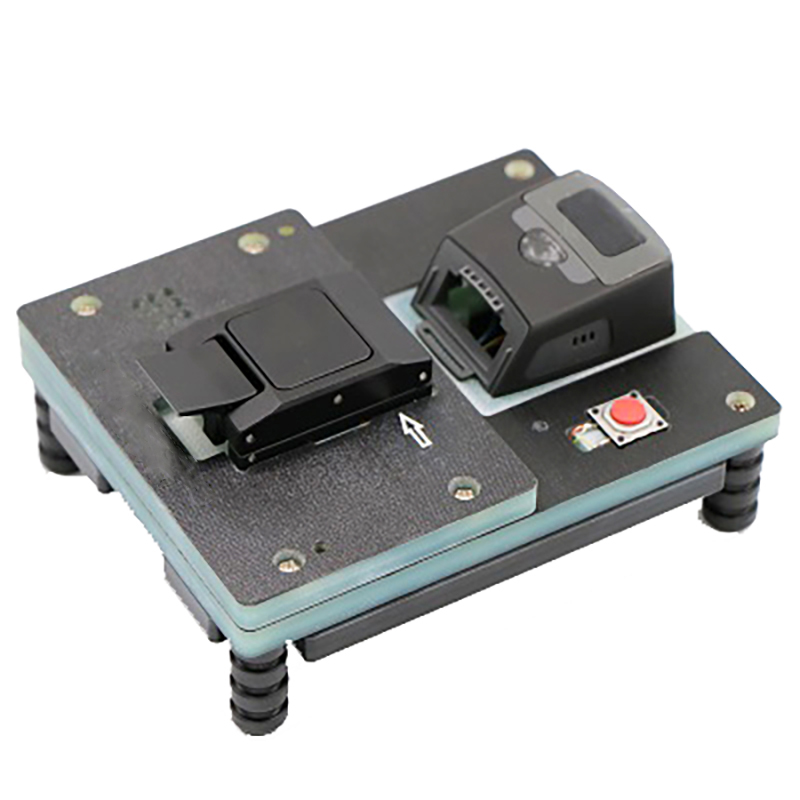

三、谷易电子BGA104pin测试座的关键应用

1. 高精度信号完整性验证

测试座采用0.35mm间距镀金探针(接触电阻<15mΩ),支持40GHz以上信号传输,通过阻抗匹配(±3%)和低插损(<2dB)设计,确保高频信号(如EEG的γ波段)的完整性。例如,测试座集成同轴连接器,可消除射频干扰,满足5G通信芯片的测试需求。

2. 多物理场协同测试

测试座支持-65℃~200℃宽温域测试,通过导热硅胶和散热片设计,模拟芯片在极端环境下的稳定性。例如,车规级芯片测试需通过高温反向偏压(HTRB)测试,测试座的热管理系统可确保温度均匀性±1℃。

3. 高可靠性与寿命保障

探针采用钨铜合金材料,插拔寿命>50万次,可满足晶圆级并行测试(如64工位同时检测)的需求。例如,测试座通过碳纤维基板(CTE匹配芯片封装)和抗ESD设计(±15kV接触放电),避免热变形导致的接触失效。

4. 医疗合规性支持

测试座符合ISO 13485医疗器械质量管理体系要求,通过生物相容性测试(如细胞毒性、致敏性)和灭菌耐受测试(如环氧乙烷灭菌)。例如,医疗级传感器芯片测试需验证灭菌后参数漂移<5%,测试座的材料选择可确保长期稳定性。

5. 自动化测试集成

测试座支持与ATE(自动测试设备)无缝对接,实现从晶圆测试到成品测试的全流程自动化。例如,探针卡与测试机实时通信,单日测试效率可达10万颗以上,显著降低量产成本。

四、测试流程中的核心价值

1. 设计验证阶段

测试座用于原型芯片的功能验证,例如通过JTAG边界扫描技术检测内部节点信号,快速定位逻辑错误。对于高频芯片,测试座需模拟27GHz以上信号传输,确保眼图余量≥0.3UI。

2. 晶圆测试阶段

探针卡与测试座配合完成晶圆级并行测试,生成晶圆Map图标记缺陷芯片。例如,IDDQ测试可检测桥接缺陷,避免封装环节的成本浪费。

3. 量产测试阶段

测试座支持高温老化(如168小时持续运行)和多工位并行测试,筛选早期失效器件。例如,DDR5内存测试夹具集成IBIS模型仿真功能,预判信号完整性风险。

五、技术挑战与创新方向

1. 超高频信号处理

随着6G和AI芯片的发展,测试座需支持100GHz以上信号频率,并通过TDR(时域反射计)实时监测传输线阻抗,确保信号完整性。

2. 多模态数据融合测试

脑机接口芯片需同步处理电、光、声等多模态信号,测试座需集成多通道同步采集模块,支持微秒级时间对齐。

3. 智能化测试系统

未来测试座可能嵌入AI算法,实现参数自适应调整和故障预测。例如,通过机器学习分析测试数据,预判芯片寿命和潜在失效模式。

谷易BGA104pin测试座凭借高精度信号完整性、宽温域可靠性及医疗合规性设计,成为医用级脑机接口芯片测试的关键工具。其核心价值不仅在于验证芯片的功能与性能,更在于通过早期缺陷筛选和参数优化,确保产品符合临床应用的严苛要求。随着脑机接口技术向高精度、多模态方向发展,测试座的创新将直接影响产业的技术突破与商业化进程。
