一、车规芯片与功率器件IC的核心测试类型与方法

1. 车规芯片测试体系

功能安全测试（ISO 26262）

采用FMEA（失效模式与效应分析）识别潜在风险，通过硬件诊断覆盖率（HDC）和单点故障度量（SPFM）验证安全机制。例如，国科安芯的AS32A601芯片通过双冗余架构实现ASIL D等级，在电源故障时自动切换至备份供电，响应时间<10μs。

环境可靠性测试（AEC-Q100）

温度循环：-40℃~150℃循环500次，检测焊球裂纹（如BGA封装芯片），谷易芯片测试座的碳纤维基板（CTE 4.5ppm/℃）确保-65℃~200℃下探针对位精度±5μm。

湿热测试：85℃/85%RH条件下运行1000小时，验证封装密封性，谷易芯片HAST老化座通过压力容器模拟高压高湿环境（121℃/2atm），湿度偏差±3%RH。

机械振动：10-2000Hz正弦振动（30g）和随机振动（20g RMS），测试座的钨铜合金探针（插拔寿命>50万次）可承受长期振动冲击。

电磁兼容性（EMC）测试

传导干扰（CE）：依据CISPR 25标准，测试频率范围150kHz~1GHz，谷易芯片测试座的低介电PCB（εr=3.2）可降低信号串扰至-20dB以下。

辐射抗扰度（RS）：在10V/m场强下测试芯片功能稳定性，测试座的金属屏蔽罩可衰减外部干扰≥40dB。

2. 功率器件IC测试体系

静态参数测试

导通电阻（Rds(on)）：四线法测试精度达±0.1mΩ，谷易电子测试座的镀金探针（接触电阻<15mΩ）确保低损耗连接。

阈值电压（Vth）：SiC MOSFET需依据《SiC MOSFET阈值电压测试方法》标准，谷易芯片测试座支持多通道同步采集，实现微秒级时间对齐。

动态特性测试

双脉冲测试：模拟开关工况，测试开关损耗（Eon/Eoff）和电压/电流波形。谷易芯片测试座的同轴探针结构（寄生电感<0.1nH）支持40GHz信号传输，满足SiC器件高频测试需求。

功率循环测试：模拟热机械应力，验证封装热疲劳特性。谷易电子老化座支持-55℃~175℃宽温域，集成热电偶实时监控结温，循环次数>5万次符合AEC-Q101要求。

可靠性测试

高温工作寿命（HTOL）：SiC MOSFET在175℃、1.3倍额定电压下运行1000小时，Rds(on)漂移<10%，谷易芯片老化座的热管理系统确保温度均匀性±1℃。

动态可靠性测试：针对SiC器件的高dv/dt（>50V/ns）特性，谷易电子测试座的叠层电容母排设计将回路电感控制在<10nH，避免寄生振荡。

二、核心测试标准与认证要求

1. 车规芯片标准

AEC-Q100（集成电路）包含13个子标准，

例如：

002项：HBM静电放电测试（±8kV），谷易芯片测试座的抗ESD设计（±15kV接触放电）可保护芯片免受损伤。

008项：早期失效率（ELFR）测试，通过168小时高温老化筛选潜在缺陷，谷易芯片老化座支持64工位并行测试，单日处理量达10万颗。

ISO 26262（功能安全）

要求芯片设计满足ASIL等级（A-D）

例如：ASIL D级：单点故障率<1%，谷易芯片测试座的冗余探针设计（双触点结构）确保测试过程中信号传输的可靠性。

2. 功率器件标准

AEC-Q101（分立器件）

针对IGBT、MOSFET等，测试项包括：

高温反向偏压（HTRB）：175℃、80%额定电压下运行1000小时，谷易器件IC老化座的散热片设计可有效降低器件结温。

温度循环（TC）：-55℃~150℃循环1000次，测试座的碳纤维基板（CTE匹配芯片封装）避免热变形导致的接触失效。

JEDEC JESD22

包含多项测试方法，例如：

A110（高温存储）：150℃下存储1000小时，谷易器件IC老化座的惰性气体环境（N₂纯度>99.99%）可防止芯片氧化。

A113（温度循环）：-40℃~125℃循环500次，测试座的高精度温控系统（精度±0.5℃）确保测试条件一致性。

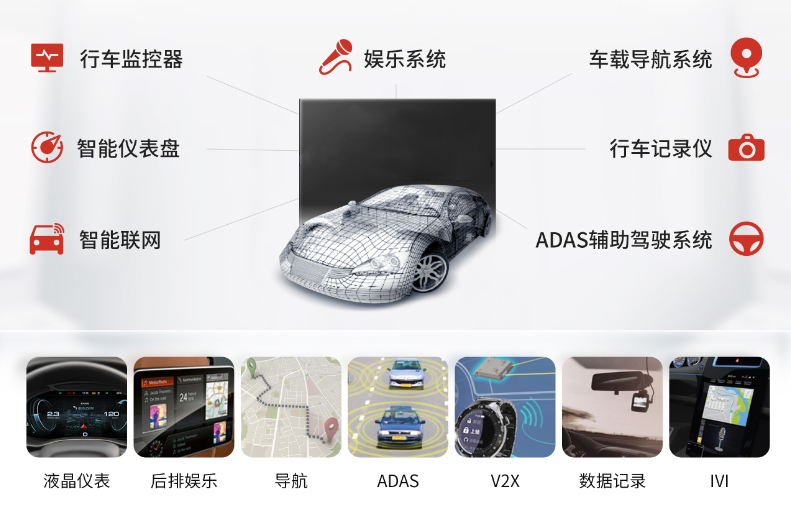

三、谷易汽车芯片测试座解决方案关键应用

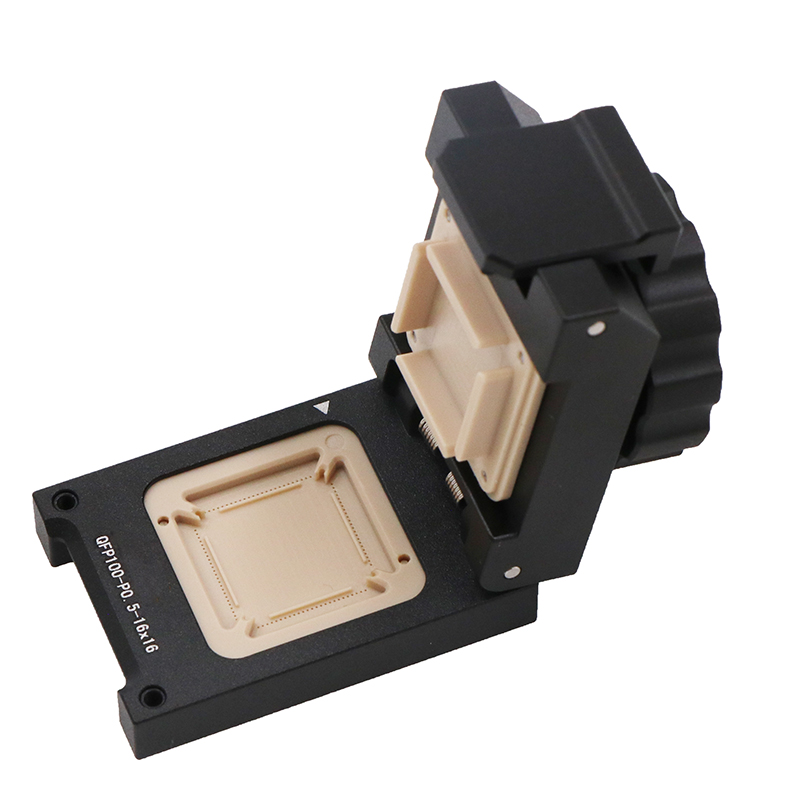

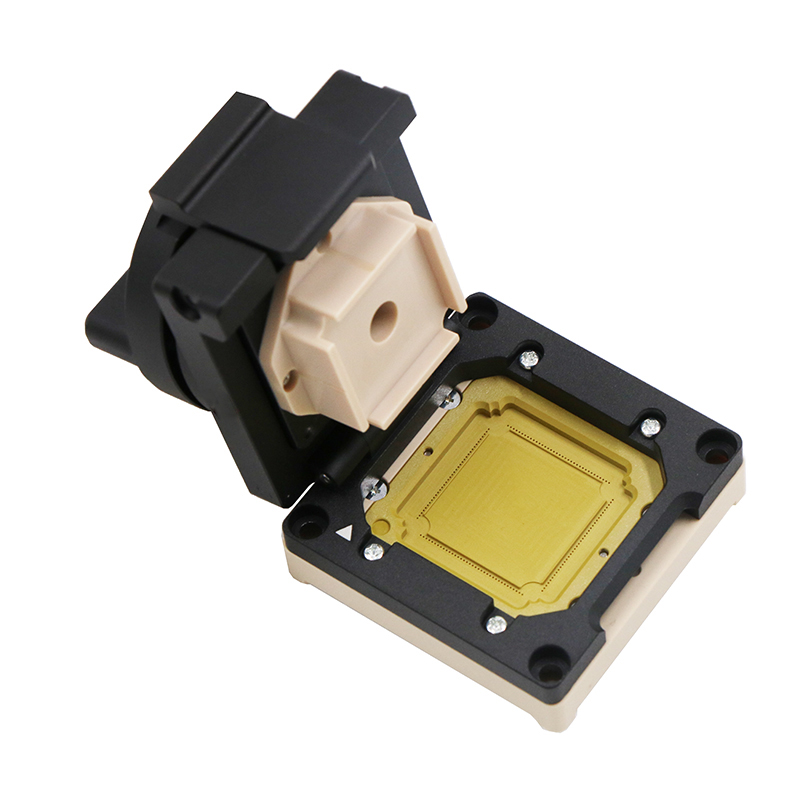

1. QFP封装芯片测试座

技术优势

高精度信号完整性：0.35mm间距镀金探针（接触电阻<15mΩ），支持10GHz以上信号传输，通过阻抗匹配（±3%）和低插损（<2dB）设计，确保高频信号（如CAN FD的2Mbps速率）的完整性。

多物理场协同测试：支持-65℃~200℃宽温域测试，集成导热硅胶和散热片，模拟芯片在发动机舱（150℃）或低温启动（-40℃）时的稳定性。

医疗合规性：材料通过生物相容性测试（细胞毒性、致敏性），支持环氧乙烷灭菌，适用于车载医疗设备芯片测试。

典型应用

ECU微控制器测试：通过JTAG接口进行边界扫描测试，检测内部逻辑错误，谷易芯片测试座的多工位设计（如32工位）可并行测试多个芯片，效率提升50%。

传感器芯片校准：在-40℃~125℃范围内验证温度传感器的线性度（误差<±0.5℃），芯片测试座的实时数据采集模块可生成校准曲线。

2. TO封装器件测试座

技术优势

高电流承载能力：采用铜合金探针（截面积>1mm²），支持50A以上电流测试，接触电阻<5mΩ，满足IGBT模块的大电流测试需求。

散热设计：集成水冷通道（流量5L/min），将器件结温控制在150℃以下，适用于连续30分钟的满负荷测试。

智能化测试：内置温度传感器和电压监测模块，实时反馈测试数据，支持与ATE（自动测试设备）无缝对接，实现测试流程自动化。

典型应用

SiC MOSFET动态测试：在100kHz频率下进行双脉冲测试，谷易器件IC测试座的低寄生电感（<0.1nH）设计可准确捕捉开关波形，评估开关损耗（Eon=200μJ，Eoff=150μJ）。

IGBT模块可靠性验证：通过10万次功率循环测试（ΔTj=100℃），测试座的热管理系统确保温度均匀性±1℃，验证封装的热疲劳寿命。

3. 老化座关键应用

宽温域老化测试

高温老化（HTOL）：在175℃下运行1000小时，谷易器件IC老化座的惰性气体环境（O₂含量<10ppm）可防止芯片氧化，支持64工位并行测试，单日处理量达10万颗。

低温存储测试：-65℃下存储1000小时，测试座的真空绝热层（导热系数<0.01W/m·K）可维持温度稳定性，验证芯片在极寒环境下的数据保持能力。

多应力耦合测试

温度+振动联合测试：在-40℃~125℃温度循环的同时施加20g RMS随机振动，谷易芯片老化座的抗振结构（固有频率>2000Hz）可避免探针松动，确保测试数据可靠性。

湿度+电压应力测试：在85℃/85%RH环境下施加1.2倍额定电压，测试座的防潮涂层（聚对二甲苯）可防止引脚腐蚀，验证芯片的长期可靠性。

四、技术挑战与创新方向

1. 多物理场协同测试

挑战：车规芯片需同时承受电、热、机械应力，传统测试设备难以模拟复杂工况。

创新：谷易开发多应力耦合测试平台，集成高精度温控（±0.1℃）、振动台（0-50g）和高压电源（0-1000V），实现多参数同步加载，测试效率提升30%。

2. 高频信号完整性

挑战：SiC器件的高频开关（>100kHz）对测试设备的寄生参数敏感。

创新：谷易采用同轴探针+微带线设计，将寄生电感降低至0.05nH，支持40GHz以上信号传输，眼图余量≥0.3UI，满足6G通信芯片测试需求。

3. 智能化测试系统

挑战：车规芯片测试数据量庞大，传统人工分析效率低。

创新：谷易嵌入AI算法，通过机器学习分析测试数据，自动识别潜在失效模式（如焊球裂纹、金属迁移），预测芯片寿命，误报率<5%。

4. 先进封装测试

挑战：3D堆叠芯片（如HBM）和Chiplet架构对测试精度要求极高。

创新：谷易开发微米级探针卡（精度±2μm），支持TSV（硅通孔）互连测试，通过分布式时钟模块实现纳秒级时间同步，满足多Die协同测试需求。

谷易电子车规芯片测试座和老化座通过高精度信号完整性设计、宽温域可靠性验证和多物理场协同测试能力，覆盖从晶圆测试到系统集成的全流程需求。其核心价值不仅在于参数验证，更在于通过早期缺陷筛选和自动化测试，帮助客户提升产品良率、降低成本，并应对高频化、智能化的技术挑战。随着汽车电动化和自动驾驶的发展，测试解决方案的创新将成为保障车规芯片安全性和可靠性的关键。
