一、有源晶振与无源晶振的工作原理

1. 无源晶振（晶体谐振器）工作原理：基于石英晶体的压电效应，通过外部振荡电路（如CMOS反相器）驱动晶体产生机械振动，形成稳定的频率信号。晶体等效为LC串联谐振电路，需匹配负载电容（CL）以确保频率精度。

2. 核心特点：

低成本：

无内置电路，体积小（如SMD2016封装仅2.0×1.6mm），适用于消费电子。

低功耗：依赖外部驱动，静态电流趋近于零。

需外围电路：需设计振荡电路（如Pierce振荡器），增加PCB复杂度。

3. 有源晶振（晶体振荡器）

工作原理：内置振荡电路（如CMOS缓冲器）和石英晶体，通过反馈机制维持稳定振荡，直接输出方波或正弦波信号。

核心特点：

高稳定性：

内置电路抑制外部干扰，频率精度可达±20ppm（全温范围），部分TCXO可达±0.1ppm。

即插即用：无需外部电路，简化设计（如Epson TG5032系列支持10-54MHz直接输出）。

宽温域支持：车规级产品（如NDK NP2520SBB）可在-55℃~+125℃稳定工作。

二、特殊晶振类型与工作原理

1. 晶振滤波器（Crystal Filter）

工作原理：利用石英晶体的机械共振特性，通过多组晶体谐振器级联形成带通或带阻滤波特性。例如，单片晶体滤波器（MCF）通过声波耦合实现高精度选频，用于5G基站的射频前端。

核心特点：

高Q值：Q值可达10,000以上，带外抑制≥40dB。

小型化：3.8×3.8mm封装支持512MHz高频应用，用于车联网V2X通信。

低插损：插入损耗≤1.5dB，适用于信号链关键节点。

2. 恒温控制晶振（OCXO）

工作原理：将石英晶体置于恒温槽中，通过PID温控电路使晶体工作在零温度系数点（通常为80℃~100℃），消除温度波动影响。

核心特点：

超高稳定度：

频率稳定度达10⁻⁹量级（如MTI-milliren212系列在-40℃~+85℃下稳定度±0.01ppm）。

长启动时间：预热时间30秒至5分钟，适用于卫星导航、量子计算等高精度场景。

高功耗：恒温槽功耗可达5W，需散热设计。

3. 温补晶振（TCXO）

工作原理：通过热敏电阻网络或数字算法（如MCU+ADC）实时补偿温度变化对频率的影响，动态调整负载电容或振荡频率。

核心特点：

宽温域精度：-40℃~+85℃下稳定度±0.5ppm（如爱普生TG5032系列），部分高端型号达±0.1ppm。

低功耗：典型功耗<10mW，适用于移动设备（如智能手机的GPS模块）。 快速启动：

启动时间<5ms，支持即开即用场景。

4. 压控晶振（VCXO）

工作原理：通过外部电压调节变容二极管电容，改变晶体谐振频率，实现频率调制（如±200ppm范围）。

核心特点：

频率可调：支持锁相环（PLL）频率合成，用于5G基站的时钟同步（如FCom FVC系列支持10-250MHz可编程）。

低相位噪声：10MHz VCXO相位噪声可达-120dBc/Hz@1kHz，满足高速数据传输需求。

高线性度：电压-频率特性曲线线性度>99%，确保调制精度。

三、晶振封装与型号解析

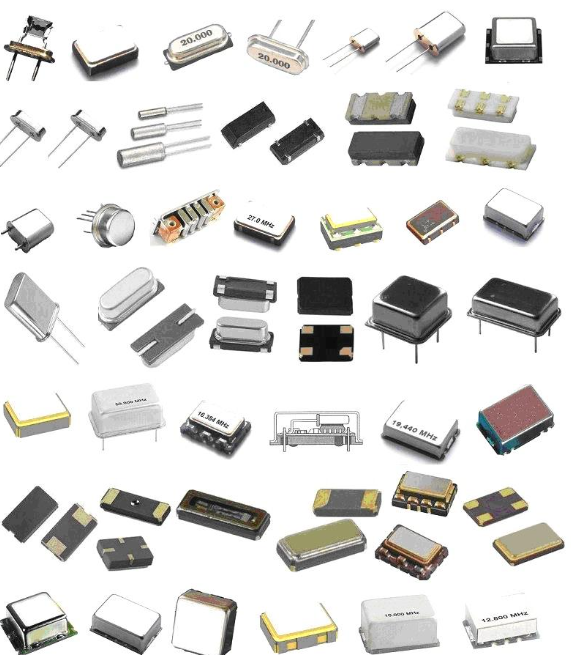

1. 封装类型与应用场景

无源晶振：

HC-49S（DIP）：11.0×4.5mm，频率3.2-100MHz，用于工业设备。

SMD3225：3.2×2.5mm，频率8-100MHz，主流消费电子（如TXC 7M系列）。

圆柱型（32.768kHz）：2.0×6.0mm，用于RTC时钟。

有源晶振：

OSC5032：5.0×3.2mm，频率1-160MHz，工控设备。

TCXO-DIP14：20.4×12.8mm，高精度仪表（如医疗CT机）。

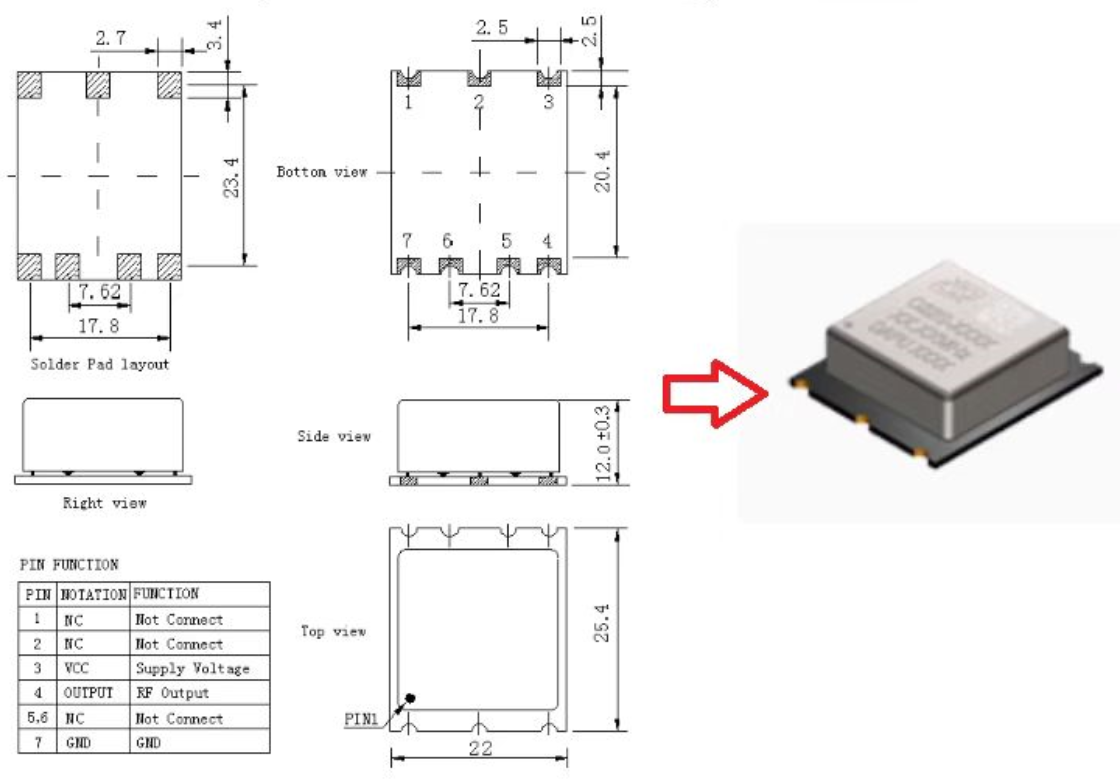

OCXO（20×20mm）：恒温槽设计，用于卫星通信。

2. 型号命名规则

示例1：KOAN KX3225 25M00B

KX：晶体谐振器系列

3225：封装尺寸（3.2×2.5mm）

25M00B：频率25MHz，负载电容12pF

示例2：Epson TG5032CKN

TG5032：封装尺寸（5.0×3.2mm）

CKN：CMOS输出，频率10-54MHz

示例3：TXC 7M25000013

7M：SMD3225封装，频率25MHz

25000013：负载电容10pF，公差±20ppm

四、晶振测试项与标准

1. 基础电性能测试

频率精度：在25℃下测试实际频率与标称值偏差，标准为±20ppm（普通XO）至±0.01ppm（OCXO）。

负载电容匹配：通过公式 \( C_L = \frac{C_1 \times C_2}{C_1 + C_2} + C_{stray} \) 计算外部电容，确保频率偏差<±0.5ppm。

驱动电平验证：测量晶体功耗，确保不超过额定值（如10μW~100μW），避免过驱导致老化加速。

2. 环境可靠性测试

温度循环：-40℃~+85℃循环500次，检测封装密封性（谷易电子测试座支持-65℃~200℃宽温域，温度均匀性±1℃）。

高温老化：125℃下运行1000小时，频率漂移应<±0.5ppm（谷易电子老化座支持64工位并行测试，单日处理量达10万颗）。

振动测试：10-2000Hz正弦振动（30g），谷易电子晶振测试座的钨铜合金探针（插拔寿命>50万次）可承受长期冲击。

3. 高频特性测试

相位噪声：使用频谱分析仪测量1kHz偏移处噪声（如OCXO可达-160dBc/Hz@1kHz）。

眼图测试：评估信号完整性，眼高≥0.3UI，眼宽≥0.2UI，适用于5G基站时钟信号测试。

4. 特殊功能测试

压控范围：VCXO需验证电压-频率线性度（如±200ppm范围内线性度>99%）。

恒温响应：OCXO需测试预热时间（如100M OCXO启动75秒内达0.1ppm精度）。

五、谷易电子晶振测试座解决方案关键应用

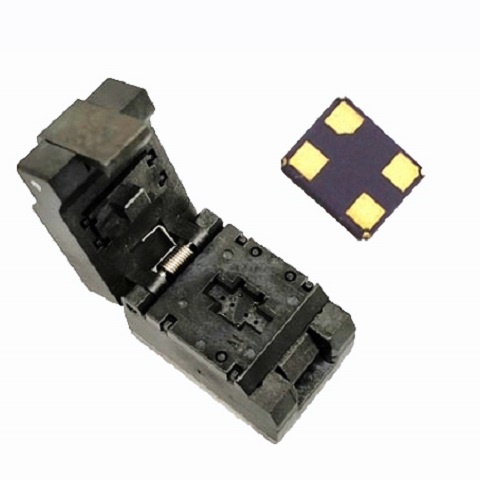

1. 晶振测试座

技术优势：

高频支持：BGA78球测试座支持2800MHz以上频率，接触电阻<100mΩ，适用于5G基站TCXO测试。

多封装兼容：通过更换限位框，适配0.35mm间距QFP封装（如3225尺寸）和TO封装器件，探针寿命>50万次。

信号完整性：镀金探针（铍铜材质）配合低介电PCB，阻抗匹配精度±3%，插损<2dB。

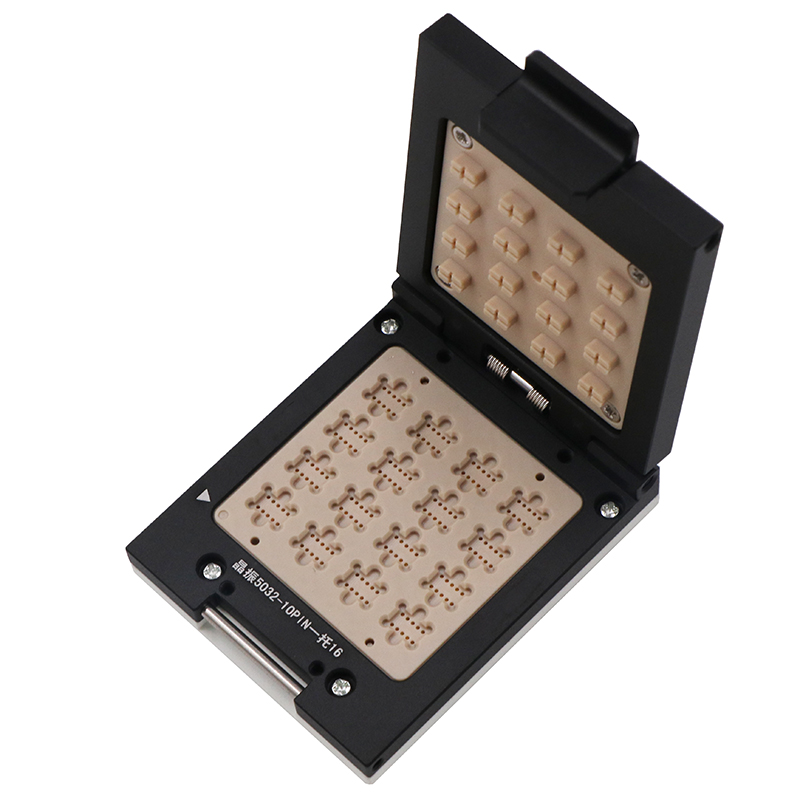

2. 晶振老化座

宽温域测试：

温度范围：-65℃~200℃，支持车规级晶振高温反向偏压（HTRB）测试，温度均匀性±1℃。

多工位并行：64工位老化板实现单日10万颗芯片测试，成本降低30%，支持HTOL（高温工作寿命）验证。

可靠性设计：

抗ESD：±15kV接触放电保护，避免静电损伤。

热管理：导热硅胶和散热片确保-40℃~+125℃下结温控制，适用于OCXO预热测试。

3. 高频测试治具

自动化集成：

ATE对接：支持与泰瑞达、爱德万测试机通信，实现全流程自动化（如相位噪声、压控范围一键测试）。

探针寿命：钨铜合金探针插拔寿命>50万次，满足量产需求。

医疗合规性：

生物相容性：材料通过细胞毒性、致敏性测试，支持医疗级传感器芯片灭菌（环氧乙烷耐受）。

六、技术挑战与创新方向

1. 高频信号处理：

100GHz级测试：6G通信需支持毫米波频段，谷易电子开发同轴探针+微带线设计，寄生电感<0.05nH，支持40GHz以上信号传输。

多模态数据融合：结合AI算法分析测试数据，预判晶振老化趋势（如OCXO的长期稳定性预测）。

2. 智能化测试系统：

自适应校准：测试座嵌入算法自动调整ODT、驱动强度，适配不同厂商颗粒（如VCXO的电压-频率曲线自学习）。

预测性维护：通过实时监测探针磨损状态，动态调整测试参数，延长设备寿命30%。

3. 先进封装测试：

3D堆叠：HBM（高带宽内存）测试需支持TSV（硅通孔）互连，谷易电子开发微米级探针卡（精度±2μm）。

Chiplet架构：多Die协同测试需纳秒级时间同步，测试座集成分布式时钟模块，实现相位偏差<1ps。

谷易电子的晶振测试座和老化座通过高精度信号完整性设计、宽温域可靠性验证和智能化测试系统，覆盖从设计验证到量产的全流程需求。其核心价值不仅在于参数验证，更在于通过早期缺陷筛选和自动化测试，帮助客户提升产品良率、降低成本，并应对高频化、智能化的技术挑战。随着6G通信和量子计算的发展，测试解决方案的创新将成为保障晶振性能的关键。
