VDP垂直电源模块:高密度供电的核心技术与谷易测试座解决方案

发表时间:2025-07-16 14:33:42浏览量:160

一、VDP垂直电源模块的应用场景 VDP(Vertical Power Delivery)垂直电源模块凭借其高功率密度和低损耗特性,已成为AI数据中心、高性能计算(HPC)及电动汽车(EV)等领域的关键技术。 在AI处理器集...

一、VDP垂直电源模块的应用场景 VDP(Vertical Power Delivery)垂直电源模块凭借其高功率密度和低损耗特性,已成为AI数据中心、高性能计算(HPC)及电动汽车(EV)等领域的关键技术。

AI处理器集群中,单个ASIC芯片可能需要超过1500A的峰值电流,传统横向供电方案因PCB阻抗导致的功率损耗高达50%以上,而VDP通过垂直布局将电流倍增器(如Vicor VTM™)直接置于处理器下方,使PDN(电源分配网络)损耗降低95%。

例如,Vicor的三层集成模块DCM™(Gearbox+VTM+PRM)可实现引脚到引脚的镜像供电,满足AI芯片对低噪声和高频去耦的严苛需求。 在数据中心领域,英飞凌OptiMOS™ TDM2454xx模块通过垂直电流传输将电流密度提升至2A/mm²,支持280A四相输出,有效解决高密度服务器的散热与供电难题。

Flex Power Modules的定制VPD模块更实现了670A连续电流输出,效率达86%,其43x22x6mm的紧凑尺寸可直接嵌入GPU下方,配合液体冷板实现高效散热。

二、工作原理与技术创新 VDP模块的核心设计理念是分比式架构(FPA™),通过将电源转换功能分解为稳压与电流倍增两级优化。

Vicor方案为例:

1. PRM™稳压器:

采用零电压开关(ZVS)升降压拓扑,将40-60V输入稳压至30-50V,峰值效率达99.3%。其宽输入范围特性可适应电网波动,同时软启动功能避免浪涌冲击。

2. VTM™电流倍增器:基于正弦振幅转换器(SAC™)技术,以1MHz以上频率实现48:1的电压转换,输出阻抗低至数百微欧,可瞬间响应1000A级电流阶跃变化。其零电流/电压开关(ZCS/ZVS)技术不仅降低开关噪声,还通过电容倍增效应(如48倍变比时输出电容等效为输入电容的2300倍)大幅减少外部去耦电容需求。

3. 垂直集成设计:三层结构(Gearbox+VTM+PRM)通过BGA焊球与处理器引脚直接互联,配合高频去耦电容层,实现信号完整性与热管理的双重优化。英飞凌模块则通过嵌入式电容层和超薄电感设计,进一步提升垂直供电的电磁兼容性。

三、关键测试项与方法 VDP模块的测试需覆盖电气性能、热管理及可靠性三大维度,以下为核心测试项及标准方法:

1. 电气性能测试

输入输出特性:

效率测试:在20%-100%负载范围内,使用电源分析仪(如Keysight N6705C)测量输入输出功率,要求典型效率≥95%。

负载调整率:通过动态负载测试台(如Chroma 63800系列)模拟0%-100%负载跳变,输出电压波动需<±1%。

纹波与噪声:使用示波器(如Tektronix DPO70000系列)在输出端并联10μF陶瓷电容,测试20MHz带宽内纹波电压≤50mVrms。

高频信号完整性:

EMI/EMC测试:

依据CISPR 22标准,在30-1000MHz频段内,传导干扰需<30dBμV,辐射干扰≤40dBμV/m。使用频谱分析仪(如R&S FSW)配合屏蔽室进行测试。

2. 热管理测试

热阻测试:采用双界面法(JESD51-14标准),通过液冷板(如Cooling Master Plate)控制壳温,利用热电偶测量结温变化,计算结到壳热阻(Rth(j-c))。例如,Vicor模块在100A负载下温升需<50℃。

温度循环测试:在-40℃至125℃范围内进行500次循环(AEC-Q100标准),验证模块在极端环境下的稳定性。

3. 可靠性测试

寿命测试:高温反偏(HTOL)测试在150℃下通电1000小时,漏电流增幅需<20%。

机械冲击与振动:依据AEC-Q100标准,模块需承受1000g冲击(半正弦波,1ms)及10-2000Hz振动(20g峰峰值)。

四、测试标准与行业规范

汽车电子:遵循AEC-Q100标准,包括85℃/85%RH湿度测试(HAST)、-40℃至150℃温度循环(TC)及高加速应力测试(HALT)。

数据中心:满足IEEE 802.3at(PoE+)标准,支持30W以上功率输出,同时需通过IEC 62040-3的UPS兼容性测试。

通用规范:JESD51-14定义热阻测试方法,CISPR 22/EN 61800-3规范EMC性能,ISO 13485适用于医疗级模块的生物相容性测试。

五、谷易电源模块测试座的关键应用 针对VDP模块的测试需求,推出了系列高精度测试解决方案:

1. 宽温域老化测试

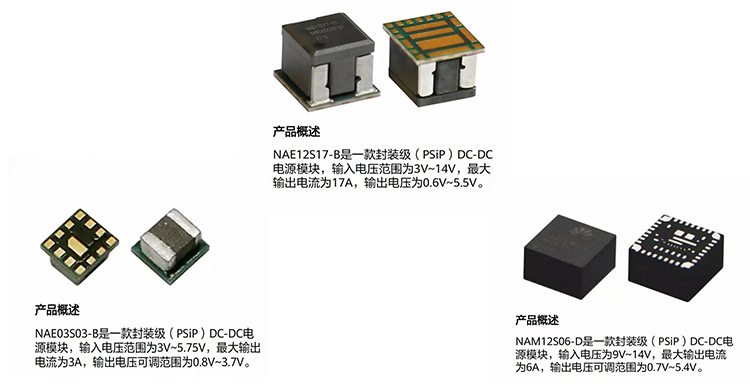

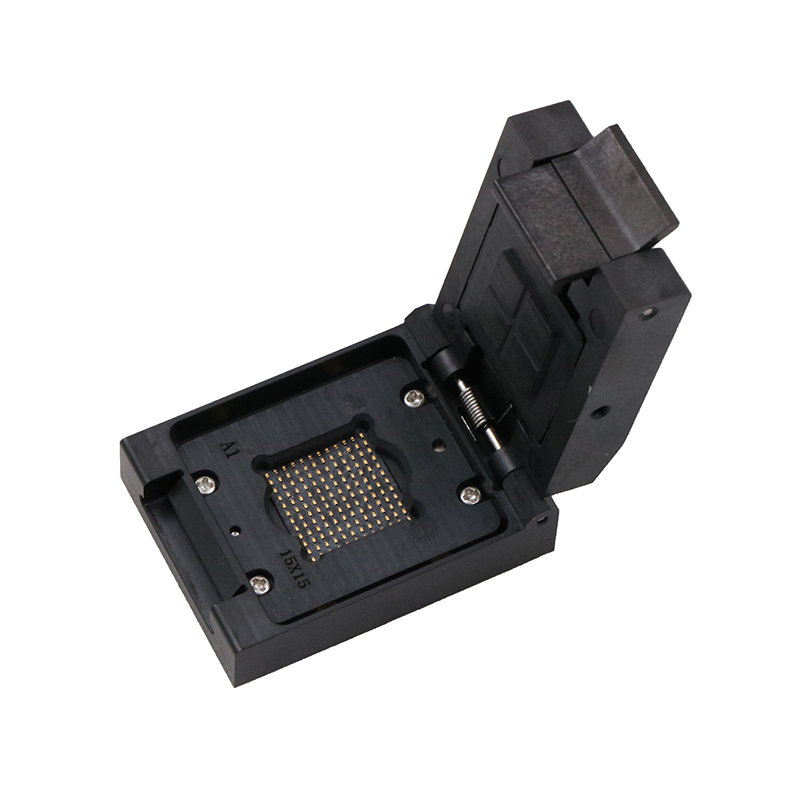

BGA77/144老化测试座支持-55℃至155℃温度冲击,内置热电偶实时监测结温漂移,满足AEC-Q100对汽车级模块的老化要求。其钨铜合金探针插拔寿命>50万次,单针电阻<10mΩ,可同时测试32工位。

2. 高频信号完整性验证

采用0.35mm间距镀金探针(接触电阻<15mΩ)和同轴连接器设计,支持40GHz以上信号传输,阻抗匹配精度±3%,可消除射频干扰。例如,测试VTM™模块的1MHz开关噪声时,插损需控制在2dB以内。

3. 自动化生产测试

集成PMBus协议的测试座可与ATE(自动测试设备)无缝对接,实现多参数并行测试。例如,谷易的BGA104pin测试座单日测试效率达10万颗,成本仅为进口方案的1/3。其板载信号调理模块还可动态补偿-55℃至125℃范围内的时序偏差,确保宽温域测试精度。

4. 可靠性筛选

针对VDP模块的高电流特性,谷易的探针卡支持单针4A持续电流,配合AI算法动态调整探针压力,避免机械疲劳导致的接触失效。在高温老化测试中,通过碳纤维基板(CTE匹配芯片封装)将对位精度控制在±5μm以内,确保测试一致性。

VDP垂直电源模块通过垂直集成与分比式架构,突破了传统供电方案的功率密度瓶颈,而谷易电源模块测试座则为其量产与可靠性验证提供了关键支撑。从AI芯片的高频去耦到电动汽车的宽温域运行,VDP技术正推动电源系统向更高效率、更低损耗的方向演进,其测试方法与标准的完善将进一步加速这一进程。
