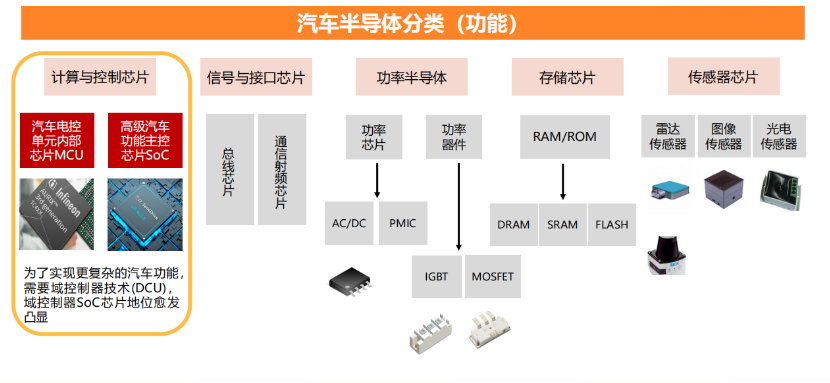

一、智能传感器芯片:感知层的核心基石
(一)类型与应用场景
1. 多模态传感器阵列

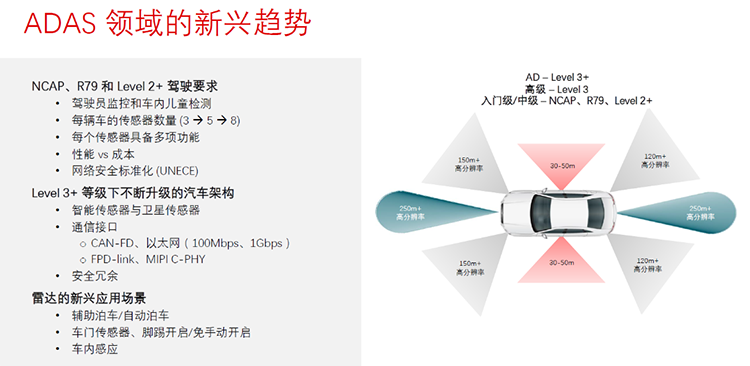

超声波传感器:基于氮化铝(AlN)压电材料,具备高频响应(>1MHz)与±0.1mm精度,广泛应用于自动驾驶泊车辅助系统。例如特斯拉FSD摄像头模组集成的4K分辨率CMOS图像传感器,支持低照度成像(0.1 Lux)与HDR功能,实现复杂路况下的环境感知。
车规级温湿度传感器:如申矽凌CHT8325-Q通过AEC-Q100认证,温度精度±0.1℃、湿度±1.5% RH,支撑新能源汽车电池包热管理与智能座舱环境调控。
毫米波雷达芯片:集成温度/湿度传感功能,用于智能座舱的多模态数据融合,实现乘员状态监测与舒适性调节。
2. MEMS传感器革新
压力传感器:硅压阻式设计使其过载能力提升至300%FS,广泛应用于发动机缸压监测与胎压检测(TPMS)。
IMU惯性测量单元:通过AI补偿算法将陀螺仪零偏稳定性提升至0.5°/h,满足L3级自动驾驶的高动态响应需求。
3. 智能传感器模组
AI传感器:如国芯科技CCR4001S集成RISC-V内核与0.3 TOPS算力NPU,支持端侧实时目标检测,应用于婴儿呼吸异常预警等场景。
(二)封装技术突破
1. 高密度封装方案
BGA封装:0.4mm焊球间距实现56Gbps PAM4高频信号传输,配合液冷散热设计(>3kW),满足激光雷达芯片的高功耗需求。
TOLL封装:专为新能源领域设计,支持单Pin 50A大电流测试与200℃高温老化,适配IGBT驱动芯片。
2. 陶瓷封装优势
采用氧化铝陶瓷基板,耐温范围-55℃~175℃,抗振动性能优异(20Grms),适用于发动机舱等极端环境。
二、计算控制芯片:决策层的智能中枢
架构与应用创新
1. 高性能处理器
智能座舱芯片:芯驰X9系列集成多核CPU/GPU/AI加速器,支撑50余款车型的舱泊一体域控制器,市场份额居国内前列。
动力域控制器:嵌入式电机驱动SoC NSUC1610集成4路半桥驱动器,直接控制BLDC电机,减少分立器件数量30%。
2. 功能安全芯片
ASIL-D级MCU:如TTA8芯片通过ASIL-D认证,集成EVITA-FULL信息安全模块,适配底盘域与动力域控制,实现高功能安全与信息安全融合。
RISC-V架构突破:全球首颗ASIL-D级RISC-V 6核MCU SA32D610,主频300MHz,赋能动力电池管理与区域控制。
3. 跨域计算平台
武当C1296芯片:支持多域融合的“四芯合一”架构,集成计算、通信、安全与电源管理功能,适配下一代电子电气架构。
(三)封装技术演进
1. 先进封装趋势
Chiplet芯粒技术:通过IEEE Std 1838标准实现异构集成,台积电计划2025年底推出汽车级3D封装工艺,支持2TB/s芯粒间带宽。
LGA封装:无引脚设计减少机械应力,配合±5μm精密对位技术,适配高可靠性的域控制器芯片。
2. 高散热封装方案
QFN封装:底部散热焊盘实现接触阻抗≤30mΩ,耐温范围-55℃~150℃,广泛应用于ECU控制芯片。
三、测试体系:从单点验证到系统级保障
(一)传感器芯片测试框架
1. 多维度测试矩阵
环境可靠性:85℃/85%RH双85测试1000小时,模拟10年工况下的湿气渗透风险。
信号完整性:56G PAM4信号眼图余量≥0.3UI,EMC抗扰度≥200V/m,确保高速数据传输稳定性。
动态响应测试:节气门位置传感器阶跃响应时间≤2ms,采用1MHz采样率高速DAQ系统捕获瞬态信号。
2. AI驱动测试革新
缺陷预测系统:基于YOLOv5s模型实现芯片表面缺陷检测,准确率>99.5%,提前筛除封装缺陷。
多物理场耦合测试:同步施加电-热-机械应力,模拟车载传感器振动+高温的真实工况。
(二)控制芯片测试策略
1. 功能安全验证
ASIL-D级测试:通过ISO 26262标准的FTA(故障树分析)与FMEA(失效模式分析),确保单点故障率<1%。
信息安全测试:国密算法硬件加速模块通过Evita Full认证,支持安全启动与密钥存储。
2. 可靠性验证体系
HTOL高温老化:125℃下动态运行1000小时,监测漏电流变化<10%,筛选电迁移与氧化层破裂缺陷。
温度循环测试:-65℃~150℃快速温变1000次,评估焊球疲劳与分层风险。
四、车规芯片测试标准与全检机制
(一)行业标准体系
1. AEC-Q系列认证
传感器芯片遵循AEC-Q103标准,计算控制芯片需通过AEC-Q100认证,包括7个测试序列与42项子测试,如序列A要求77颗样品0失效。 - 多芯片模块(MCM)适用AEC-Q104标准,强调芯粒间互连可靠性。
2. 功能安全基线
ISO 26262要求ASIL-D级芯片实现>99%的失效检测覆盖率,通过硬件冗余与自诊断机制保障系统安全。
(二)全检机制解析 车规芯片实行100%全检策略,主要基于:
1. 安全苛求特性:动力系统、底盘控制等关键应用需杜绝单点失效风险,如ABS轮速传感器检测精度要求±0.1km/h。
2. 标准强制要求:AEC-Q100测试序列A要求77颗样品零失效,ISO 26262通过动态安全分析(DSA)确保量产一致性。
3. 工艺复杂性:MEMS传感器的3D封装与Chiplet芯粒集成增加缺陷概率,需通过AOI(自动光学检测)与ICT(在线测试)双重筛选。
五、谷易电子:芯片测试座与芯片老化座的技术突破
(一)传感器芯片测试解决方案

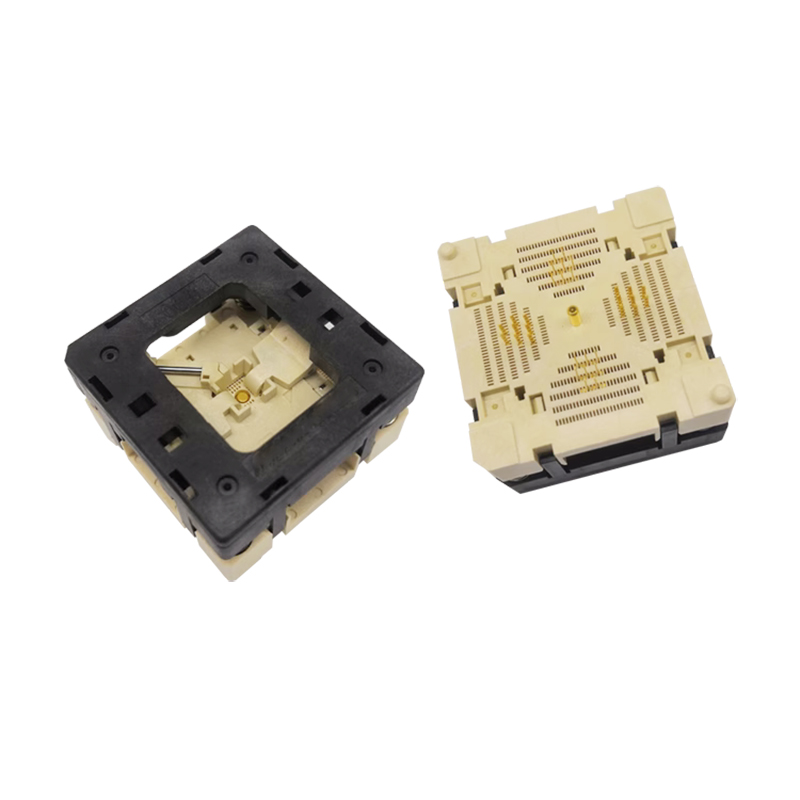

1. 多场景适配芯片测试座
高频探针阵列:0.35mm间距BGA测试座支持56Gbps PAM4信号传输,接触阻抗≤15mΩ,插拔寿命>50万次。
陶瓷封装适配:殷钢-碳纤维复合基板实现-55℃~155℃宽温域下±5μm对位精度,满足发动机舱传感器的严苛测试需求。
2. 智能化测试系统
AI驱动维护:通过实时数据动态调整探针压力,延长设备寿命30%,降低50%的维护成本。
无线化测试:支持NB-IoT传感器的OTA批量烧录与校准,单日筛选20万颗芯片,不良率<10ppm。
(二)控制芯片老化测试方案
1. 宽温域芯片老化座(芯片老炼夹具)
液冷散热设计:集成5kW液冷模块,支持200℃高温老化,适配功率器件的HTOL测试。
多应力耦合:同步施加温度、湿度、电压与振动应力,模拟10年工况下的可靠性表现。
2. 高密度并行测试
256针探针阵列:支持12颗BGA封装芯片并行测试,单日处理量达20万颗,效率提升60%。
抗干扰设计:电源独立保险丝与耐150℃高温滤波电容,确保高压测试的安全性。
六、技术趋势与产业展望
1. 集成化与智能化
单芯片融合温湿度、压力、气体检测等多传感器功能,减少50% PCB面积,同时引入AI算法实现自校准与故障预测。
2. 绿色制造革新
低功耗探针设计使能效提升30%,适配碳中和目标;光子传感技术推动激光雷达芯片向皮秒级延迟突破。
3. 国产化替代加速
谷易等本土企业通过模块化设计将测试座成本降至进口方案的1/3,支撑国产芯片从研发到量产的全流程质量保障。 车规芯片的测试验证已从单一功能检测升级为“环境-电气-安全”三位一体的系统工程。谷易凭借高精度测试座、宽温域老化座与AI驱动的智能解决方案,正在重塑汽车半导体测试的技术标杆,为智能汽车的安全可靠运行提供坚实支撑。随着Chiplet技术与车规级芯粒系统的普及,测试领域将迎来更复杂的挑战与创新机遇。
