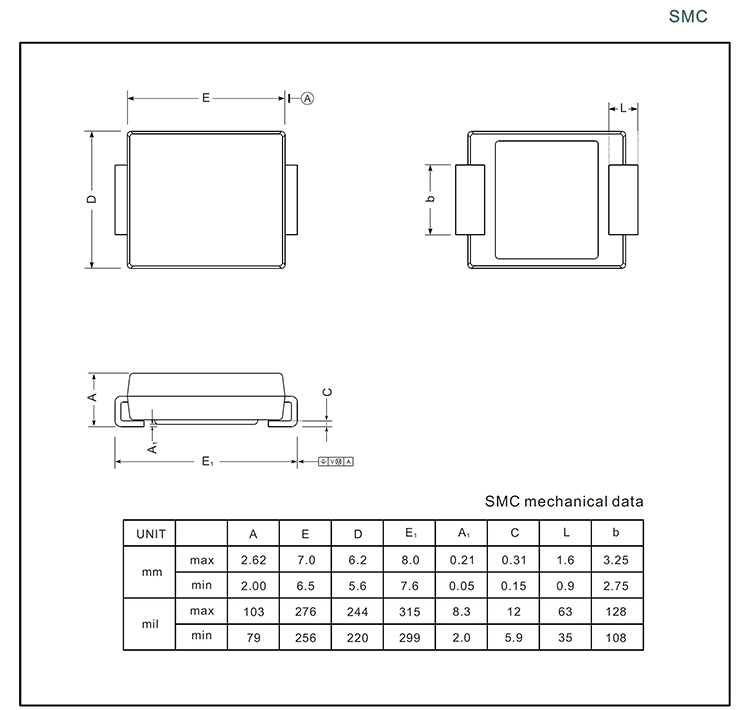

一、SMA、SMB、SMD封装特性与应用场景

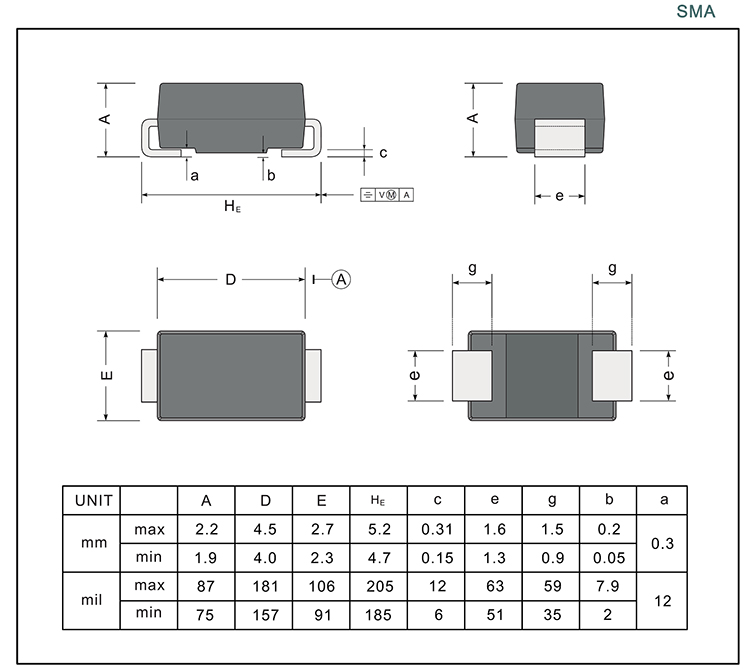

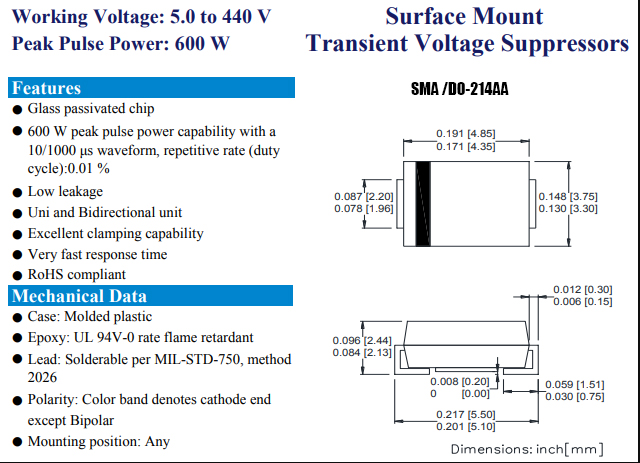

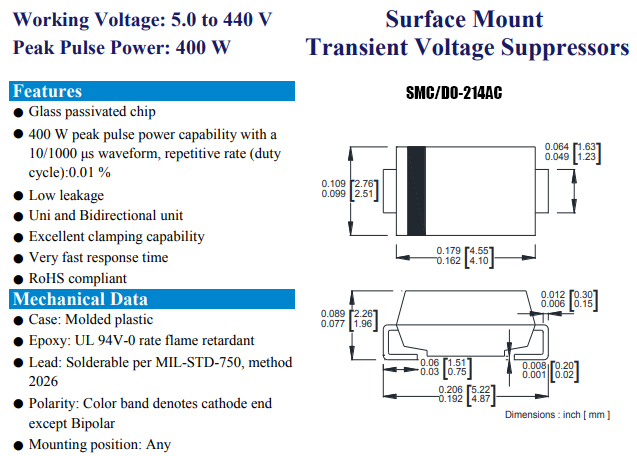

1. SMA封装(DO-214AC)
物理特性:尺寸4.5×2.5mm,引脚间距1.27mm,高度仅1.1mm,采用扁平矩形结构,引脚呈鸥翼型(J形)。
电气性能: - 支持DC-18GHz高频信号传输,驻波比(VSWR)≤1.2@10GHz,适用于5G基站射频前端、Wi-Fi模块等场景。额定功率600W(10/1000μs脉冲),反向漏电流≤1μA(VR≥12V时),满足车载电源保护需求。
典型应用:射频开关二极管(如MA4AG1206),用于手机天线切换电路。快恢复二极管(如MBR0520),用于DC-DC转换器的同步整流。

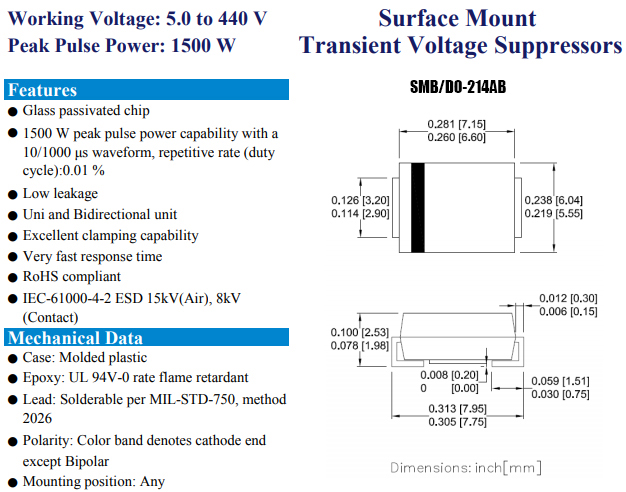

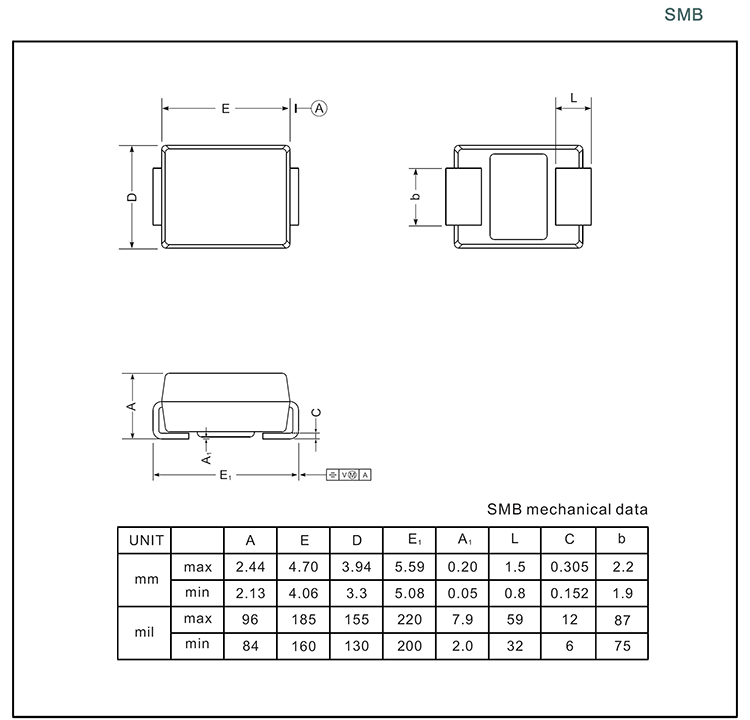

2. SMB封装(DO-214AA)
物理特性:尺寸4.5×3.5mm,引脚间距1.27mm,高度1.5mm,封装体积比SMA大30%。
电气性能:浪涌吸收能力提升至3kW(10/700μs),残压比SMA低20%,适用于工业设备的浪涌保护。工作温度范围-55℃~150℃,满足车规AEC-Q200标准。
典型应用:TVS二极管(如SMBJ58CA),用于新能源汽车电池管理系统(BMS)的过压保护。功率三极管(如2N7002),用于智能家居的电机驱动电路。
3. SMD封装(如0805、SOD-123)
4. 物理特性: - 0805尺寸3.2×1.6mm,引脚间距0.65mm,体积比SMA小40%。SOD-123尺寸2.7×1.6mm,引脚间距0.95mm,适用于高密度PCB布局。
电气性能:0805封装的肖特基二极管正向压降≤0.3V(IF=1A),反向漏电流≤5μA(VR=30V)。SOD-123封装的三极管hFE范围50-300,适用于低功耗放大电路。
典型应用:贴片LED(如0805封装),用于手机背光照明。小信号三极管(如SOT-23封装的2N3904),用于IoT传感器的信号放大。
二、SMA/SMB/SMD封装测试类型与方法
1. 基础电性能测试
二极管测试
正向电压(VF):使用数字万用表二极管档,测试条件IF=10mA(SMA/SMB)或IF=1mA(SMD),典型值0.5-0.7V(硅管)。
反向漏电流(IR):施加VR=额定电压(如50V),要求IR≤10μA(SMA/SMB)或≤1μA(SMD)。
三极管测试:
电流放大倍数(hFE):通过晶体管测试仪在VCE=5V、IC=10mA条件下测量,误差±10%。
集电极-发射极击穿电压(VCEO):基极开路时施加反向电压,要求VCEO≥额定值(如60V)。
2. 高频特性测试
SMA/SMB专用测试:
信号完整性:使用矢量网络分析仪(VNA)测量S参数,要求插入损耗≤0.5dB@10GHz,回波损耗≥20dB。
ESD防护:依据IEC 61000-4-2标准,进行±30kV空气放电测试,要求漏电流≤1μA。
测试夹具设计:探针采用镀金铍铜材质,接触电阻<10mΩ,适配0.35mm超细间距。夹具需集成同轴连接器(如SMA-K型),消除射频干扰。
3. 可靠性测试
高温反偏(HTRB):在125℃、VR=80%额定电压下测试1000小时,要求漏电流增幅≤20%。
温度循环(TCT):-55℃~125℃循环1000次,测试后接触电阻波动<5mΩ。
抗振动测试:依据MIL-STD-810G标准,20Grms振动1小时,引脚无断裂或接触不良。
三、SMA/SMB/SMD封装测试标准与设备
1. 国际标准
JEDEC JESD201A:锡须测试要求(表4a/4c),适用于SMA/SMB的镀层可靠性评估。
IEC 61000-4-5:浪涌测试标准(10/700μs组合波),SMB封装需通过5kV冲击测试。
AEC-Q200:车规级认证要求,包括1000小时HTOL测试和-40℃低温存储。
2. 测试设备与工具
基础参数测试:中昊芯测SC2010晶体管测试仪,支持1mV/10pA分辨率,可生成VCE(sat)-IC曲线。
数字万用表(如Keysight 34461A),用于快速测量VF和IR。
高频测试:安捷伦E5071C矢量网络分析仪,覆盖300kHz-20GHz频段,支持SMA接口直接测试。谷易高速探针阵列,接触电阻<10mΩ,适配0.5mm超细间距BGA封装。
环境测试:三箱式温度冲击试验箱,支持-65℃~150℃快速温变,用于TCT测试。高压加速老化箱(HAST),130℃/85%RH条件下测试96小时,验证封装密封性。
四、谷易IC测试座解决方案关键应用

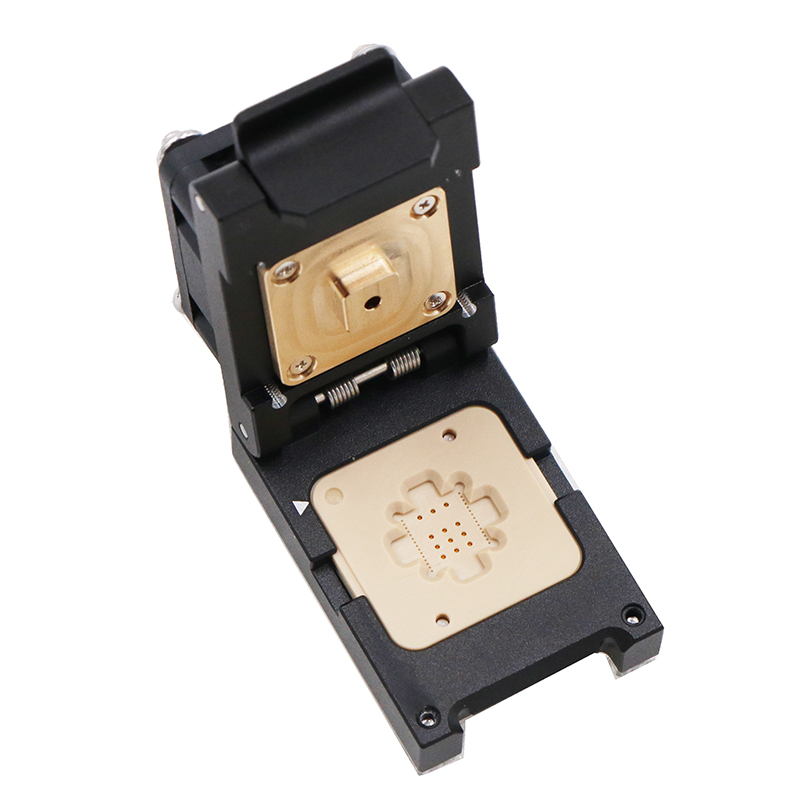

1. SMA/SMB高频测试座
技术创新:采用双曲面接触头设计,接触电阻<20mΩ,支持0.35mm焊球间距检测。 集成27GHz高频探针(如BGA16pin),眼图余量≥0.3UI,适配5G基带芯片测试。
应用案例:某通信设备厂商使用谷易SMA测试座,单日测试10万颗射频二极管,误判率<0.01%。汽车电子客户通过谷易SMB测试座,在-55℃~175℃宽温域下验证TVS二极管的稳定性。
2. SMD多工位测试夹具
技术参数:支持0805/0603等封装,双工位设计提升量产效率30%。 探针采用“金-钯-镍”复合镀层,寿命达80万次,接触电阻波动<5mΩ。
应用案例:消费电子厂商使用谷易SMD测试夹具,实现贴片LED的光色电参数全自动分选,良率提升5%。军工项目中,谷易测试夹具通过MIL-STD-810G振动测试,电磁屏蔽性能满足GJB151B-2013标准。
3. 全流程测试支持
从设计到量产:提供晶圆级测试(飞针扫描)、封装后功能验证及老化筛选的一站式服务。支持JEDEC JESD79-5C(DDR5)等标准,兼容ATE设备实现自动化测试。
定制化服务:根据客户PCB布局优化探针排列,如针对SMA封装的1.27mm间距设计,信号延迟<0.5ps。为某医疗设备厂商定制抗辐照夹具,软错误率(SER)降低至行业平均水平的1/5。
SMA、SMB、SMD封装凭借尺寸、功率、频率的差异化优势,在消费电子、汽车、通信等领域占据重要地位。谷易电子通过高精度探针设计、宽温域可靠性及智能化校准技术,为国产半导体测试提供了核心支撑。
随着6G通信(太赫兹频段)和新能源汽车(800V高压平台)的发展,SMA/SMB封装需进一步提升高频耐压(>100V)和散热能力(热阻<5℃/W),测试设备则需集成AI驱动的缺陷预测算法,实现测试效率与精度的双重突破。国产替代进程中,谷易电子等企业的技术创新将推动存储产业链的全面升级。
