一、ATE 测试座的核心价值与关键应用场景

在半导体量产环节中，ATE（自动测试设备）芯片测试座作为连接芯片与测试系统的 "神经接口"，其性能直接决定了良率判定的准确性和测试效率。在自动化测试流程中，ATE自动化芯片测试座承担着三大核心功能：首先是精准信号传输，需在高频、大电流等极端条件下保持信号完整性，例如支持 20GHz 以上带宽和单针 1A 的电流传输能力，确保测试数据的真实性；其次是机械适配与保护，通过精密结构设计实现芯片的无损对接，弹簧探针 20-30g 的黄金弹力设计既保证接触可靠，又避免焊盘损伤；最后是环境适应性，在 - 55℃至 175℃的宽温域内保持稳定性能，满足汽车电子、航空航天等领域的严苛测试需求。

在具体应用场景中，谷易ATE自动化测试座的价值体现在四个维度：

全封装兼容测试：通过模块化设计适配 BGA、QFN、LGA、QFP、LCC、DFN、LGA等主流封装类型，覆盖 0.4mm-1.27mm 间距的芯片规格，实现从研发验证到量产测试的全流程覆盖。

自动化产线集成：支持机械臂自动上下料，配合翻盖旋扭结构实现每秒 3 次的高速测试切换，设备利用率提升 40%。

极端环境验证：在三温测试（-55℃~175℃）中保持稳定接触，满足汽车级芯片的可靠性测试标准。

高频高速测试：采用低损耗材料和优化的信号路径设计，射频模块/芯片测试座可支持 15GHz 以上频率，插损控制在 - 1dB 以

内。二、适配 ATE 自动化测试的结构设计要素

ATE 测试座的结构设计需平衡电气性能、机械可靠性和自动化兼容性三大核心需求，关键设计特征包括：

1. 接触系统优化

主流方案采用弹簧探针（Pogo Pin）结构，其铍铜材质配合镀金 / 铑涂层实现 50mΩ 以下的接触电阻，单点寿命可达 30 万次以上。针对高频场景，射频芯片/模块测试座会集成 SMA/TNC 等同轴连接器，通过缩短信号路径减少传输损耗，满足 18GHz 以上的测试需求。对于高密度引脚芯片，三阶定位系统（精密导柱 + 浮动探针 + 真空吸附）可实现 ±5μm 的对位精度，解决 0.25mm 细间距封装的接触难题。

2. 机械结构创新

压力均衡设计：旋压式结构通过旋转加压实现芯片均匀受力，相比传统直压式测试夹具减少 70% 的应力集中，有效防止芯片移位或虚接。

快速更换机制：模块化探针测试座设计支持 10 分钟内完成规格切换，可更换探针结构将维护成本降低 60% 以上。

自动化适配：集成定位销和防呆设计，配合机械手放取芯片的导向孔结构，实现 ±0.1mm 的重复定位精度。

3. 材料科学应用

芯片测试座主体采用 PEEK 陶瓷、Torlon 4203 等高性能材料，这些材料具有 0.002 的低介电损耗和匹配的热膨胀系数（CTE），在高低温循环中保持结构稳定。座头部分选用铝、铜等金属材料兼顾导电性和散热需求，绝缘部件则采用 PPS、PEI 等耐高温聚合物，确保在 175℃环境下的绝缘阻抗≥10GΩ。

4. 散热与多站点设计

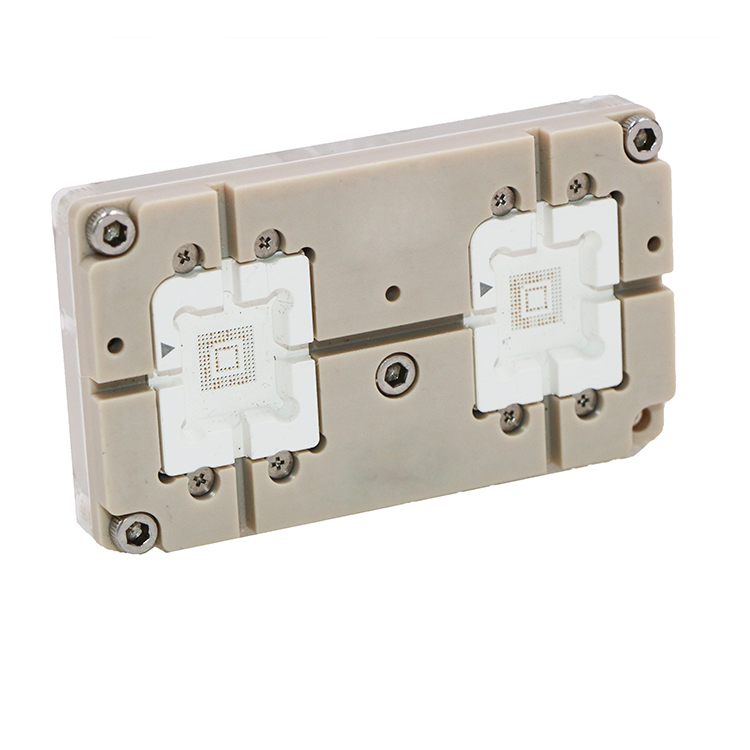

针对高功耗芯片测试，集成热管式散热模组的测试座可将热阻降低至 0.5℃/W，较传统风冷方案效率提升 3 倍。多站点并行测试结构（如 8 颗芯片同步测试）能显著提升吞吐量，配合 PID 温控模块可在 150℃下持续运行，满足大规模量产测试的效率要求。

三、封装类型与结构方案的适配原则

不同芯片封装类型对测试座结构有差异化要求，形成了清晰的 "封装 - 结构" 适配矩阵：

BGA/LGA 封装：采用球栅阵列探针布局，配合真空吸附定位，确保焊点与探针的精准对位，推荐使用 Ceramic PEEK 基座增强温度稳定性。

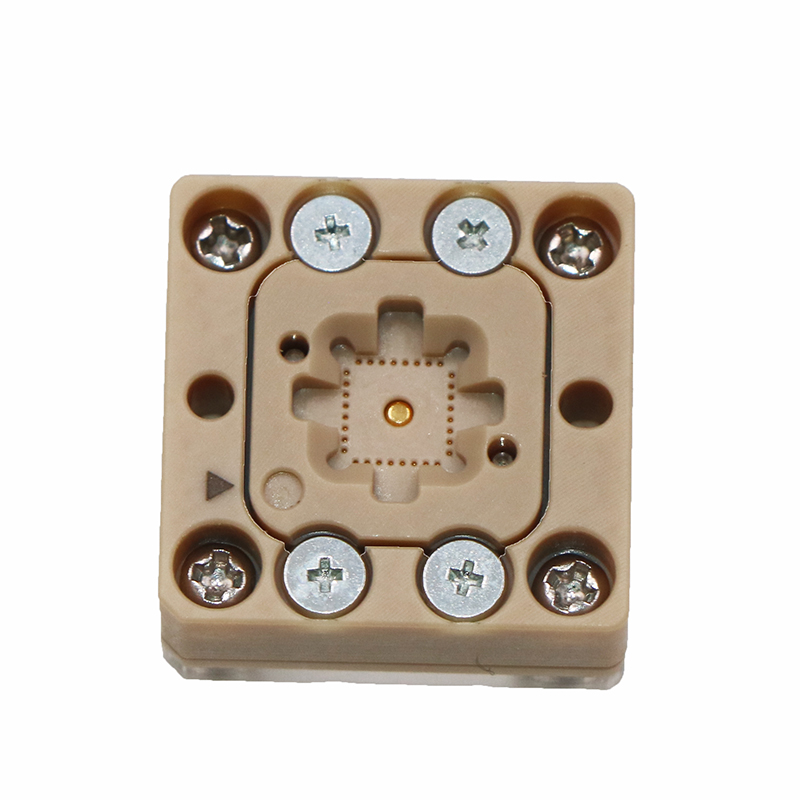

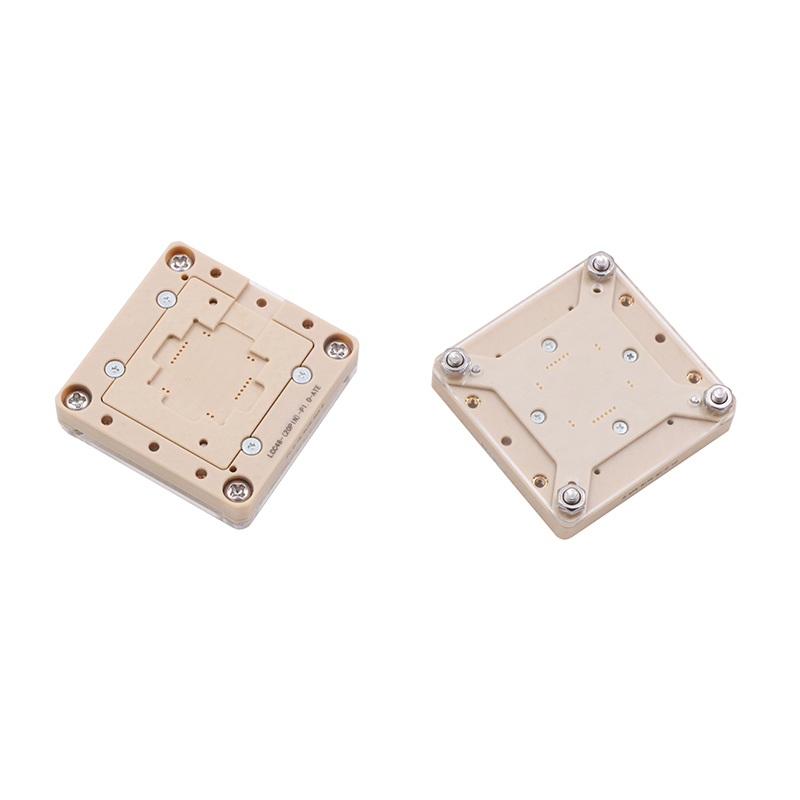

QFN/DFN 封装：选用双头探针设计缩短信号路径，通过侧边定位销实现无引脚封装的精准定位，接触电阻可控制在 100mΩ 以下。

QFP/SOP 封装：采用弹片夹型结构适应外凸引脚特点，单片双触点设计提升接触可靠性，适合 1.27mm 间距的中低密度引脚测试。

射频芯片：需集成专用同轴连接器（如 SMA/TNC），通过独立屏蔽设计减少信号串扰，满足 5G 芯片的毫米波测试需求。

当前 ATE 测试座正朝着 "更高精度、更广兼容、更低损耗" 方向发展。国产芯片测试座已实现技术突破，例如谷易电子的 ATE 测试座通过创新结构设计，将 QFN 封装测试良品率精准度提升至 99.97%。接口标准化方面，ARINC608A、IEEEP1505 等标准的推广降低了不同测试系统间的兼容性问题，但在高频领域仍需定制化解决方案平衡标准化与性能需求。

未来随着 3D 堆叠、Chiplet 等先进封装技术的普及，ATE 测试座将面临多 die 协同测试、异质集成等新挑战，这要求ATE自动化测试座在保持微米级精度的同时，实现更复杂的信号切换与电源管理功能，成为半导体测试装备国产化的关键突破口。
